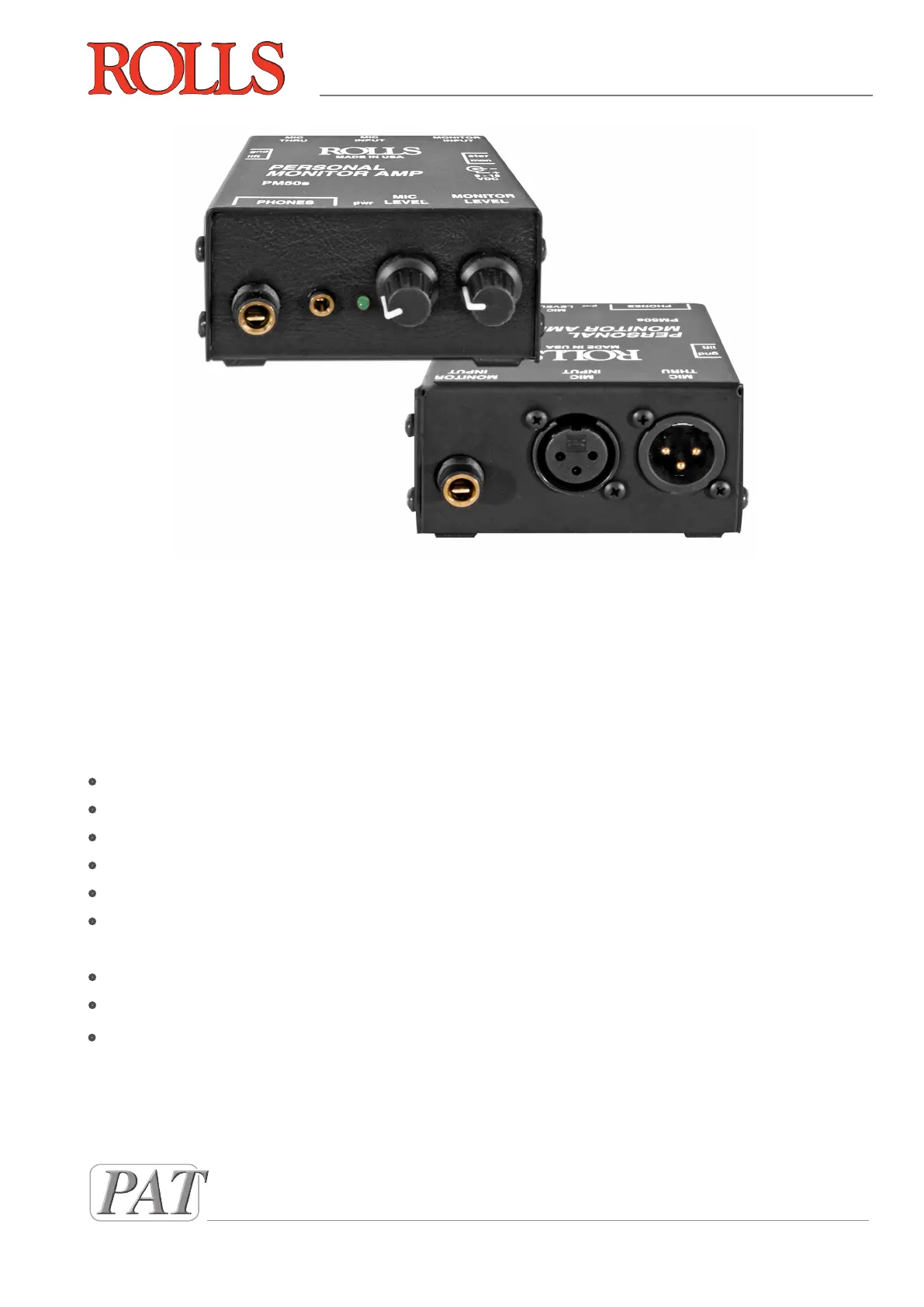

PM-50s Personal Monitor-Verstärker
Pro Audio Technik Ltd. · Technologiezentrum Herzbachtal · Zum Wartturm 15 · 63571 Gelnhausen
Fon: (06051) 9140-0 Fax: 9140-59 · mail@proaudio-technik.de · www.proaudio-technik.de
Max. Eingangspegel -20 dB maximal, XLR, ........................
1 kΩ symmetrisch, 20 dB Monitor
Ausgangsimpedanz......................... 10 Ω
Verstärkung .................................... 15 dB (TRS Klinke), 50 dB (XLR)
Übertragungsbereich 20…20 000 Hz ......................
Störspannungsabstand 90 dB ...................
Betriebsspannung ........................... 9…18 V=
Netzgerät PS-27E (im Lieferumfang) .......................................
Abmessungen 7,6 x 6 x 3,2 cm (B x H x T) .................................
Gewicht 450 g ...........................................
Technische Änderungen vorbehalten.
Mit dem Modell PM-50s bietet ROLLS ein kompaktes Monitor-Verstärker-System für die Zumischung eines
Mikrofons und eines Stereo- oder Mono-Linepegelsignal in einen Monitormix. Ideal im Studio- oder Live-
Betrieb. Kopfhörerausgänge mit hohen Wiedergabepegeln auf 3,5- und 6,3-mm-Stereo-Klinkenbuchsen.
Getrennte Pegelsteller Mic- und Monitorpegel. PM-50s für Netz- oder 9-V-Batteriebetrieb. Netzgerät PS27E
wird mitgeliefert.
Monitor-Verstärker im Pocketformat!
• Kompaktes Monitor-Verstärker-System
• Mikrofon-Eingang mit Loop (XLR)
• XLR-Loop mit Ground-Lift
• Mono-/Stereo Monitor-Eingänge (Klinke)
• Getrennte Pegelsteller für Mic/Monitor
• Hochpegelige Kopfhörer-Ausgänge
auf 3,5- und 6,3-mm-Klinkenbuchsen
• Modell 50s für Netzbetrieb
• Netzteil PS27E wird mitgliefert
Optionales Zubehör
MSC-106 Mikrofonstativ-Halteklammer
BC-17 Gürtelklip, PS-16 Power Center für Versorgung von
Monitorsignal und DC über 6,3 mm Klinke für 4 PM50
•
FEATURES TECHNISCHE DATEN
PM-50s Personal Monitor-Verstärker
Pro Audio Technik Ltd. · Technologiezentrum Herzbachtal · Zum Wartturm 15 · 63571 Gelnhausen
Fon: (06051) 9140-0 Fax: 9140-59 · mail@proaudio-technik.de · www.proaudio-technik.de
BEDIENANLEITUNG und WARNHINWEISE
©Wikipedia
on off on off
Netzeinschaltkontrolle
Position AUS Position EIN
Anschlüsse / Verbindungen
Die Abbildung unten zeigt an einem Beispiel, wie das Modell PM-50S angeschlossen wird, um korrekten und sicheren
Betrieb zu gewährleisten.
Achtung:
Dieses Gerät wird mit einem externen Netzgerät Rolls PS27E, das dem Gerät beiliegt, betrieben. Das Netzgerät kann an jeder
hausüblichen 230-V-Wechselspannungs-Schutzkontaktsteckdose betrieben werden. Andere Netzgeräte dürfen nur nach
Rücksprache mit einem hierfür qualizierten Techniker oder mit Ihrem Fachhändler genutzt werden. Für Fehler, die durch
Fremd-Netzgeräte verursacht werden, haften wir nicht. Bei Önen des Gerätes sowie des Netzgerätes entfällt jeder Garantie-
anspruch. Zudem möchten wir auf eine eventuell lebensgefährliche Gefahr durch Stromschlag hinweisen. Elektrische Geräte
dürfen lediglich durch autorisierte Servicestellen bzw. die Fa. Pro Audio-Technik Ltd., 63571 Gelnhausen geönet werden.
In Reklamationsfällen, im Fall von Fehlfunktion oder Ausfall sind die Geräte ungeönet an diese Firmen zu überstellen.
(1) LINE INPUT zum Anschluss eines 6,3-/3,5-mm-Klinkensteckers (Stereo oder Mono). Belegung STEREO: Tip (3) - Ring
(2) - Sleeve/Abschirmung (1). Belegung MONO Tip (3) - Sleeve (1). Pinbelegung siehe Zeichnung links.
(2) MIC INPUT zum Anschluss eines Mikrofons (dynamisch oder Kondensator). Belegung: Signal symmetrisch an (2) und
(3), Masse an (1). Pinbelegung siehe Zeichnung links. Werkseitig liegt Pin 1 des XLR an Masse. Zur Massetrennung siehe
Hinweis unten).
Monitor-Kopfhörerbuchse
für Kopf- oder Ohrhörer mit 3,5- und
6,3-mm-Stereo-Klinkenstecker (1)*
Pegelsteller für Eingangssignale mit Mikrofonpegel
Pegelsteller für den Monitorpegel
XLR-Eingang für symmetrische Mikrofone (2)*
XLR-Eingang für Signaldurchschleifung von
symmetrischen Mikrofonsignalen zu einem
anderem Mixer oder anderem Gerät
Monitor- (Line)-Eingangsbuchse
für 6,3-mm-Stereo-Klinkenstecker,
z.B. für Linepegel-Signale von CD-Deck
oder Monitor-Ausgängen externer Geräte
Massetrennung
Auf der linken Seite des Gerätes bendet sich ein 3stuger Jumper, dessen
Funktion mit Hilfe des aufgesteckten Brückenclips bei Bedarf verändert
werdeb kann. Der aufgesteckte Clip wird hierzu mit einer kräftigen Pinzette
oder einer spitzen Schnabelzange abgezogen, und um 180° gedreht, wieder
aufgesteckt. In der ausgeschalteten OFF-Position ist der mittlere mit dem
linken Kontakt verbunden. In der aktivierten ON-Postion erfolgt eine Verbin-
dung vom mittleren mit dem rechten Pin. Bitte beachten Sie hierzu auch das
Siebdrucklabel mit den Symbolen der Schalterstellung.
Produktspezifikationen
Marke: | Rolls |
Kategorie: | Ohrstöpsel |
Modell: | PM-50s |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Rolls PM-50s benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Ohrstöpsel Rolls
28 August 2024
28 August 2024
28 August 2024
