Seite 1/8
• -Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant
wortet werden, wenden Sie sich an unseren technischen Kundendienst oder an
andere Fachleute.
b) Anschluss und Betrieb
• Gießen Sie nie Flüssigkeiten über oder neben dem Produkt aus. Stellen Sie keine
Gefäße mit Flüssigkeiten, z.B. Vasen oder Panzen, auf oder neben das Produkt.
Flßssigkeiten kÜnnten ins Gehäuseinnere gelangen und dabei die elektrische Si-
cherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder
eines lebensgefährlichen elektrischen Schlages!
• Beachten Sie auch die Sicherheitshinweise des Gerätes, an das der Lautsprecher
angeschlossen wird.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann
unter Umständen das Produkt zerstÜren!
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es ange-
schlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• -Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke ge
hÜrt werden. Hierdurch kann das GehÜr geschädigt werden.
Produktbeschreibung
• Klangstarkes 2-Wegsystem
• Robustes Kunststoffgehäuse
• Anschluss an 100 V-ELA- oder HiFi-Verstärker möglich
• Verdeckter Einbau ohne sichtbare Verschraubungen
Anschluss
Beachten Sie beim Anschluss des Lautsprechers dass die Anschlusskabel nicht
gequetscht oder durch scharfe Kanten beschädigt werden.
Ein Anschluss darf nur an geeignete Lautsprecherausgänge von 100 V-ELA- bzw.
HiFi-Verstärkern erfolgen.
Stellen Sie sicher, dass die in den technischen Daten angegebenen Werte fĂźr Im-
pedanz und/oder Belastbarkeit mit den Daten des angeschlossenen Verstärkers
harmonieren. Ansonsten kann es zu Beschädigungen des Lautsprechers oder des
Verstärkers kommen.
Der Verstärker, an den der Lautsprecher angeschlossen wird muss während der
Anschlussarbeiten von seiner Stromversorgung getrennt werden (Netzstecker zie-
hen!).

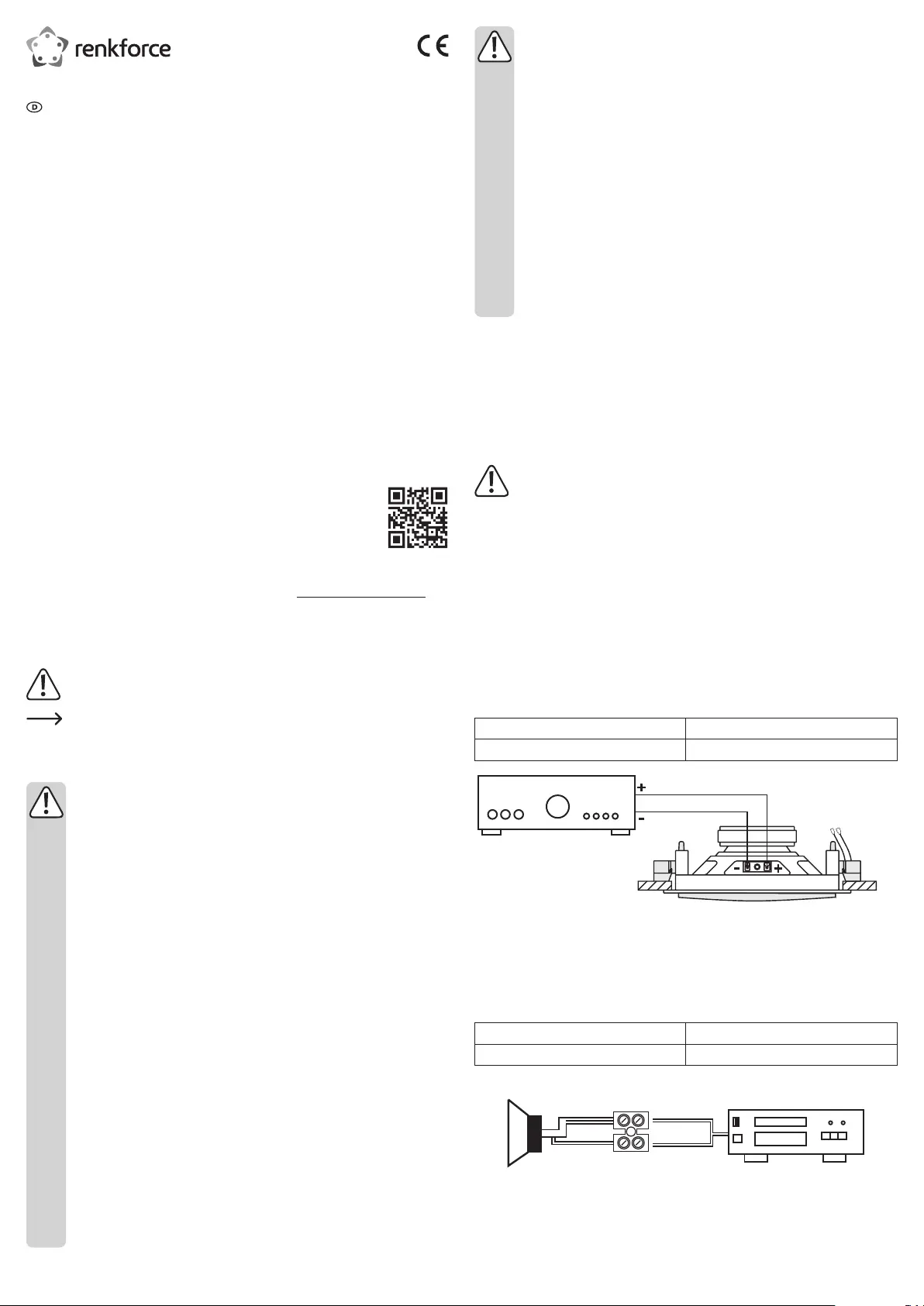

a) Anschluss an einen HiFi-Verstärker
• Ziehen Sie die Flachstecker des ELA-Übertragers vom Lautsprecheranschluss ab.
• Verbinden Sie die Lautsprecherleitungen des Verstärkers direkt mit den Flachsteckzungen
des Lautsprechers.
positive Lautsprecherleitung große Flachsteckzunge
negative Lautsprecherleitung kleine Flachsteckzunge
b) Anschluss an einen 100 V-ELA-Verstärker
• Die Flachstecker des ELA-Übertragers müssen bei dieser Anschlussvariante auf die Flach-
steckzungen des Lautsprechers aufgesteckt sein.
• Verbinden Sie die Lautsprecherleitung mit der Schraubklemme der Anschlussleitung am
ELA-Übertrager
positive Lautsprecherleitung rote Leitung
negative Lautsprecherleitung schwarze Leitung
+
-
red
• Entfernen Sie vorsichtig das Lautsprechergitter, indem Sie es mit einem feinen Schrauben-
zieher oder einem ähnlichen Werkzeug aus dem Lautsprecherkorb hebeln.
• Stellen Sie mit dem Leistungswahlschalter im Korbrand die gewünschte Ausgangsleistung
ein. Je hÜher der eingestellte Leistungswert, desto lauter ist der Lautsprecher im Verhältnis
zu den anderen angeschlossenen Lautsprechern.
Bedienungsanleitung
ELA-Einbaulautsprecher
CL-130RT 130 mm Best.-Nr. 301113
CL-165RT 165 mm Best.-Nr. 301114
CL-200RT 200 mm Best.-Nr. 301115
Bestimmungsgemäße Verwendung
Der ELA-Einbaulautsprecher dient zur Umwandlung der elektrischen Ausgangssignale von
100 V-ELA- und Audioverstärkern in hÜrbare Schallwellen und ist nur fßr den Anschluss an
Lautsprecherausgänge von solchen Geräten zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden.
Aus Sicherheits- und ZulassungsgrĂźnden dĂźrfen Sie das Produkt nicht umbauen und/oder ver-
ändern. Falls Sie das Produkt fßr andere Zwecke verwenden, als zuvor beschrieben, kann das
Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie
z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanlei-
tung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit
der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
Lieferumfang
• Lautsprecher
• Einbauschablone
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen Ăźber den Link www.conrad.com/downloads - her
unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-
ser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Be-
dienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, Ăźbernehmen wir fĂźr dadurch resultierende Personen-/Sach-
schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall
aus bereits geringer HÜhe wird es beschädigt.
• -Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Be
trieb und schĂźtzen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- -ßber einen längeren Zeitraum unter ungßnstigen Umgebungsbedingungen ge
lagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• -Lagern Sie in der Nähe des Lautsprechers keine Magnetspeicher wie z.B. Disket
ten, Videocassetten usw., da das Magnetfeld des Lautsprechers die aufgezeich-
neten Informationen dieser Speichermedien zerstĂśren kann.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchfĂźhren.
schwarz
rot
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedĂźrfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Š Copyright 2017 by Conrad Electronic SE. 301113_14_15_V2_0717_02_VTP_m_de
50 W
8 W
38 = 8 + 8 + 8 + 4 + 4 + 4 + 1 + 1
100V
COM
8 W 8 W 4 W 4 W 4 W 1 W 1 W
Die eingestellte Gesamtleistung aller Lautsprecher darf die maximale Ausgangsleis-
tung des 100 V-ELA-Verstärkers nicht ßberschreiten.
Montage
Montieren Sie Ihren ELA-Einbaulautsprecher nicht direkt in der Nähe von Bildschir-
men wie z.B. Fernsehgeräten oder Computermonitoren. Es besteht die Gefahr,
dass das Magnetfeld des Lautsprechers das Bild verzerrt.
Achten Sie darauf, dass die Montageäche die Last des Lautsprechers tragen kann.
Der Lautsprecher muss sicher befestigt werden, um ein Herabfallen und die damit
verbundene Unfallgefahr zu verhindern.
• Stellen Sie sicher, dass am Montageort die benötigte Einbautiefe vorhanden ist.
• -Zeichnen Sie anhand der beiliegenden Einbauschablone die benötigte Öffnung an der Mon
tageäche an.
• Sägen Sie die Einbauöffnung aus.
• Drehen Sie die drei Befestigungsklötzchen im Uhrzeigersinn bis zum Anschlag, sodass der
Lautsprecher in die EinbauĂśffnung passt.
• Entfernen Sie vorsichtig das Lautsprechergitter, indem Sie es mit einem feinen Schrauben-
zieher oder einem ähnlichen Werkzeug aus dem Lautsprecherkorb hebeln.
• -Stecken Sie den Lautsprecher in die Einbauöffnung und drehen Sie die drei Befestigungs
schrauben im Korbrand des Lautsprechers fest. Die BefestigungsklĂśtzchen werden hier-
durch automatisch nach außen gedreht und klemmen den Lautsprecher fest.
• Stecken Sie das Lautsprechergitter wieder auf den Lautsprecher auf.
Pege und Reinigung
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol
oder andere chemische LÜsungen, da dadurch das Gehäuse angegriffen oder gar
die Funktion beeinträchtigt werden kann.
Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehÜren nicht in den Hausmßll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Modell CL-130RT CL-165RT CL-200RT
Impedanz HiFi-Betrieb 8 Ohm
Belastbarkeit HiFi-Betrieb 20/45 W 30/80 W 45/120 W
Leistungsstufen 100 V-ELA-Betrieb 1/2/4/8/15 W
Impedanz 100 V-ELA-Betrieb 10 k / 5 k / 2,5 k / 1,25 k / 667 Ohm
Frequenzbereich 50-21000 Hz 40-21000 Hz 30-21000 Hz
Schalldruck 86 dB/1 W/1 m 87 dB/1 W/1 m 87 dB/1 W/1 m
Einbaudurchmesser 167 mm 180 mm 222 mm
Einbautiefe 71 mm 71 mm 93 mm
Stärke Montageäche 9-25 mm 9-25 mm 9-25 mm
b) Connection and operation
• Never pour any liquids on or next to the product. Do not place any containers with
liquids, e.g., vases or plants, on or next to the product. Liquids may seep into the
casing and thus impair the electrical safety of the device. Furthermore, there is a
signicant risk of re or of a lethal electric shock!
• Also observe the safety instructions of the device which is connected to the speaker.
• Never use the product immediately after moving it from a cold room into a warm
one. The condensation that forms may damage the product under certain circum-
stances.
Allow the product to reach room temperature before connecting it to the power
supply and putting it into use. In some cases, this may take several hours.
• -Do not listen to excessively loud music over long periods of time. This may dam
age your hearing.
Product description
• Two-way system with powerful sound
• Robust plastic casing
• Can be connected to 100 V ELA or hi- ampliers
• Concealed installation without visible screw connections
Connection
When connecting the speaker, make sure the connecting cables are neither crushed
nor damaged by sharp edges.
Connect the speaker to suitable speaker outputs of 100 V ELA or hi- ampliers
only.
Make sure that the data for impedance and/or load stated in the Technical Data table
are in agreement with the data for the connected amplier. Otherwise, the speaker
or the amplier may be damaged.
The amplier to which the speakers will be connected must be separated from its
power supply during connection (unplug the mains plug!).
a) Connection to a Hi-Fi Amplier:
• Disconnect the at plugs of the ELA transformer from the speaker connection.
• Connect the speaker cables of the amplier directly to the at plug contact studs of the
speaker.
positive loudspeaker cable large at plug contact stud
negative loudspeaker cable small at plug contact stud
b) Connection to a 100 V ELA amplier:
• For this type of connection, the at plugs of the ELA transformer have to be plugged onto the
at plug contact studs of the speaker.
• Connect the speaker cable to the terminal screw of the connecting cable of the ELA trans-
former.
positive loudspeaker cable red cable
negative loudspeaker cable black cable
+
-
black
red
• Gently remove the speaker grille by levering it away from the frame with a small screwdriver
or a similar tool.
• Set the desired output power by means of the power selector switch on the edge of the
frame. The higher the output value set, the louder is the loudspeaker compared to the other
loudspeakers connected.
Operating instructions
ELA built-in loudspeaker
CL-130RT 130 mm Item no. 301113
CL-165RT 165 mm Item no. 301114
CL-200RT 200 mm Item no. 301115
Intended use
The ELA built-in speaker is intended to convert electric output signals of 100 V ELA ampliers
and audio ampliers into audible sound waves. It is only approved for connection to loud-
speaker outputs on such devices.
The product may only be used in enclosed indoor locations. Outdoor use is not allowed. Do not
expose to moisture, for example in bathrooms or similar places.
For safety and approval reasons, you may not convert and/or alter the product. If you use the
product for other purposes than those described above, the product may be damaged. Further-
more, an improper use involves risks such as short-circuits, re, electric shocks, etc. Please
read the operating instructions carefully and do not discard them. If you pass the product on to
a third party, please hand over these operating instructions as well.
This product complies with the applicable national and European regulations. All names of
companies and products are the trademarks of the respective owners. All rights reserved.
Package contents
• Loudspeaker
• Installation template
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions via the link www.conrad.com/downloads or scan the
QR code. Follow the instructions on the website.
Explanation of symbols
An exclamation mark in a triangle refers to important instructions in this operating
manual which must be adhered to.
The arrow symbol is used when specic tips and information on the operation are
provided.
Safety instructions
Please read the operating instructions carefully and pay particular attention
to the safety instructions. We do not assume liability for any injuries/mate-
rial damages resulting from failure to observe the safety instructions and the
information in these operating instructions regarding the proper use of the
product. Furthermore, in such cases, the warranty/guarantee will be null and
void.
a) General information
• The product is not a toy. Keep out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. This could become a
dangerous plaything for children.
• Never expose the product to mechanical stress.
• Please handle the product with care. It can be damaged by impact, blows, or by
being dropped, even from a low height.
• If safe operation is no longer possible, take the device out of service and secure
it against unintended use. Safe operation is no longer possible, if the product:
- shows visible signs of damage,
- no longer functions properly,
- has been stored under adverse ambient conditions for an extended period of
time or
- has been exposed to considerable strain during transport.
• Do not store any magnetic storage media such as e.g. oppy disks, video tapes or
suchlike near the speaker as the magnetic eld of the speaker might destroy the
information stored on the storage media.
• If you have doubts about how the product should be operated or how to safely
connect it, consult a qualied technician.
• Maintenance, adjustment and repair work should only be carried out by an expert
or a specialised workshop.
• If you have any questions that are not answered in these operating instructions,
please contact our technical customer service or other professionals.

Produktspezifikationen

Marke: Renkforce
Kategorie: Lautsprecher
Modell: CL-200RT

Brauchst du Hilfe?

Wenn Sie Hilfe mit Renkforce CL-200RT benĂśtigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Lautsprecher Renkforce

Renkforce

Renkforce RF-PCL-MESH2.0 Bedienungsanleitung

11 September 2024
Renkforce

Renkforce Control 150 Bedienungsanleitung

6 September 2024
Renkforce

Renkforce CL-130RT Bedienungsanleitung

29 August 2024
Renkforce

Renkforce SPE-178WT Bedienungsanleitung

29 August 2024
Renkforce

Renkforce RF-4755736 Bedienungsanleitung

28 August 2024
Renkforce

Renkforce CL-200RT Bedienungsanleitung

28 August 2024
Renkforce

Renkforce SPE-150WH Bedienungsanleitung

22 April 2024
Renkforce

Renkforce CONTROL 250BO Bedienungsanleitung

25 Dezember 2023
Renkforce

Renkforce MR-62WH Bedienungsanleitung

3 Juni 2023

Bedienungsanleitung Lautsprecher

Neueste Bedienungsanleitung fĂźr -Kategorien-

Sonance

Sonance Visual Performance VP65 SST Bedienungsanleitung

16 Oktober 2024
Bowers And Wilkins

Bowers And Wilkins CWM664 Bedienungsanleitung

16 Oktober 2024
Focal

Focal Chorus 826 V Bedienungsanleitung

16 Oktober 2024
KEF

KEF Ci200ER Bedienungsanleitung

16 Oktober 2024
Steren

Steren SPK-1100BL Bedienungsanleitung

16 Oktober 2024
Aiwa

Aiwa SP-A100 Bedienungsanleitung

16 Oktober 2024
Trust

Trust GXT 628 Bedienungsanleitung

15 Oktober 2024
Pyle

Pyle PBMSPG6 Bedienungsanleitung

15 Oktober 2024
Marshall

Marshall Tufton Bedienungsanleitung

15 Oktober 2024
Sunstech

Sunstech SPUBT780 Bedienungsanleitung

15 Oktober 2024
