Seite 1/8

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, an die das Produkt angeschlossen wird.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

b) Personen und Produkt

• Das Messgerät ist ausschließlich für den Betrieb mit Akkus bestimmt.

Betreiben Sie es nie an einem Netzteil oder andersgearteter kontinuierlichen

Spannungsversorgung.

• Überprüfen Sie das Messgerät in regelmäßigen Abständen auf Beschädigungen.

• Das Messgerät kann sich während des Betriebs erwärmen, sorgen Sie für eine

optimale Abfuhr der entstehenden Wärme. Decken Sie es nicht ab.

• Die Anschlüsse des Messgeräts sind nicht verpolungsgeschützt. Beim

Vertauschen kann es beschädigt werden.

• Vermeiden Sie unbedingt Kurzschlüsse und achten Sie auf richtige Polung der

Ein- und Ausgangsspannungen und die Kenngrößen der verwendeten Akkus.

• Verwenden Sie nur Akkus mit einer maximalen Spannung gemäß der technischen

Daten. Überschreiten Sie niemals die angegebene Stromstärke.

• Verwenden Sie nur hochwertige Verbindungskabel und Stecker.

• Öffnen Sie das Messgerät nicht, auch nicht um es zu reparieren.

• Trennen Sie den Akku nach dem Gebrauch vom Messgerät.

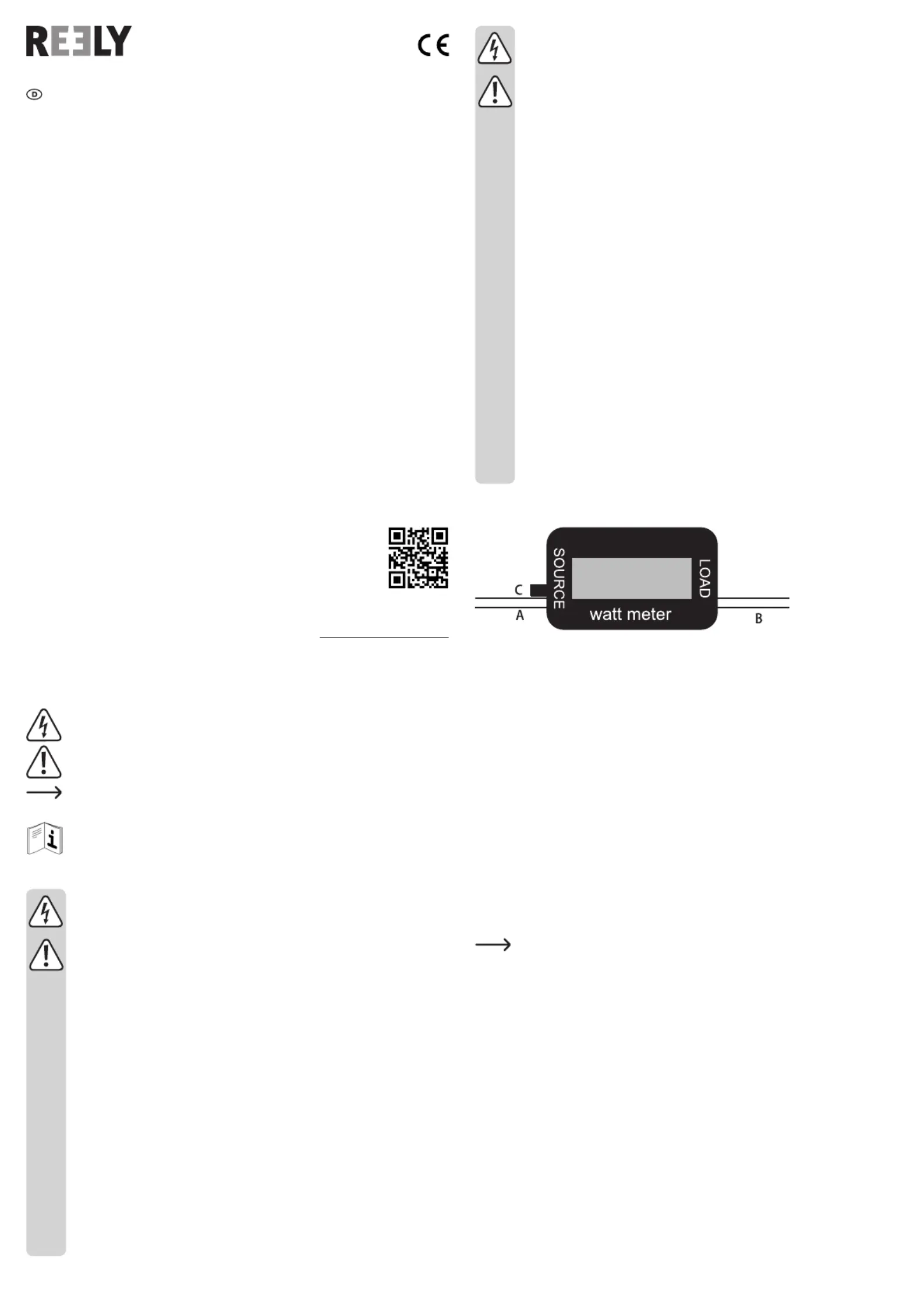

Bedienelemente

A Anschlussseite

B Anschlussseite

C Anschluss für

Zusatzakku

Inbetriebnahme

a) Anschluss

Das Watt-Meter wird direkt in den Stromkreis geschaltet, um seine Werte messen zu

können. Die „SOURCE“-Seite mit der jeweiligen Spannungsquelle (Batterie bzw. Akku oder

Ladegerät) und auf der „LOAD“-Seite der Verbraucher bzw. der zu ladende oder zu entladende

Akku können beliebig vertauscht werden. Schließen Sie die Kabel aber polungsrichtig an.

Hauptanwendungen des Watt-Meters sind:

- Vermessen eines Elektromotors

- Erfassen von Daten bei der Akkuladung

- Erfassen von Daten bei einer Akkuentladung

- Vermessen der Empfangsanlage und der Servos (um die ordnungsgemäße

Spannungsversorgung zu Überprüfen)

- Leistung von Solaranlagen beim Auaden von Speicherakkus messen

• Verbinden Sie den Akku mit einem beliebigen Anschluss des Messgeräts (A) oder SOURCE

LOAD (B). Achten Sie beim Anschluss aber genauestens auf die richtige Polung. Der rote

Anschluss muss mit dem Pluspol und der schwarze mit dem Minuspol verbunden werden.

Setzen Sie unbedingt hochwertige Verbindungsleitungen ein. Es kommt

ansonsten zu Verfälschungen der Messwerte. Stellen Sie sicher, dass es nicht

zu Kurzschlüssen kommen kann. Sie sind selbst für den korrekten Anschluss

des Geräts verantwortlich. Sie können die Polung kurzfristig ohne Probleme

vertauschen. Stellen Sie aber sicher, dass dies kein Dauerzustand ist. Das Produkt

wird sonst beschädigt.

• Schließen Sie den Zusatzakku als externe Spannungsversorgung am Anschluss C an, wenn

Sie Spannungswerte unter 4,8 V messen wollen oder wenn ein Ladegerät den Akku entlädt.

• Trennen Sie den Akku und das Watt-Meter nach jeder Verwendung voneinander.

b) Betrieb des Watt-Meters

• Wenn die ausreichend Spannung anliegt, beginnt das Messgerät zu arbeiten. Alle

Anzeigewerte werden zurückgesetzt.

• Im LC-Display werden die Werte der Stromstärke in A, der Spannung in V sowie der

aufgenommenen Leistung in W dauernd angezeigt. Weitere Werte werden wechselnd in

der Position „Data Queue“ im LC-Display für je 2 Sekunden angezeigt. Das sind die ge-

bzw. entladene Kapazität in Ah, der Energiedurchsatz in Wh, den Spitzenwert des Stroms

in Ap (Ampere peak), den minimalen Spannungswert in Vm und den Spitzenwert der

Leistungsaufnahme in Wp. Daten in der Anzeige werden alle 0,4 Sekunden erneuert. Die

Anzeigeschleife zeigt Vm, Ap, Wp, Wh und die Timerzeit in dieser Reihenfolge an.

Bedienungsanleitung

Watt-Meter und Power-Analyzer 180 A

Best.-Nr. 1877012

Bestimmungsgemäße Verwendung

Das Produkt dient dem Ermitteln folgender Werte:

- der Stromstärke (A) mit Anzeige des Spitzenwerts (Ap)

- der Spannung (V) mit Anzeige des Minimalwerts (Vm)

- der Leistungsaufnahme (W) mit Anzeige des Spitzenwerts (Wp)

- der Kapazitätsmenge (Ah) bei Be- oder Entladen von Akkus

- dem Energiedurchsatz

Ein LC-Display mit Hintergrundbeleuchtung zeigt die Daten wohlgeordnet und übersichtlich

bzw. in einer Anzeigeschleife wechselnd an. Das Gerät ist für im Modellbau übliche Spannungen

und Ströme gebaut, verträgt aus Sicherheitsgründen aber Überlasten bis zu 200 A.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt

mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,

kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die

Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur

zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Lieferumfang

• Watt-Meter

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads

herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf

der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanleitung

zu lesen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die

Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,

Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Spannung mit minimalem Spannungswert

• Der Minimalwert zeigt die geringste Spannung Vm seit dem Beginn des aktuellen Messzyklus

an. Der Messzyklus wird automatisch neu gestartet.

Stromstärke mit Spitzenwertanzeige

• Es wird jeweils der aktuelle Wert des Stromes in A angezeigt. Der Stromstärkewert wird in der

Anzeigeschleife mit „Ap“ angezeigt und repräsentiert den kurzzeitigen Spitzenwert.

• Wenn die Stromstärke über den maximalen Wert von 60 A steigt, wird die Maximalanzeige

180 A angezeigt. Das Gerät selbst verträgt Überlastströme bis 200 A und Spannungen bis zu

80 V ohne beschädigt zu werden.

Um eine Überhitzung des Messgeräts zu vermeiden, messen Sie beim Auftreten

von Strömen über 65 A nur für kurze Zeit. Lassen Sie danach das Messgerät eine

Weile ruhen.

Aktuelle Leistungsaufnahme und maximaler Wert

• Der in der Anzeigeschleife mit „Wp“ angezeigte Leistungswert ist die maximal zu einem

Zeitpunkt aufgenommene Leistung. Im Display wird während der Anzeigeschleife die aus

Spannung und Strom errechnete maximale Leistungsaufnahme des letzten Messintervalls

mit „Wh“ angezeigt. Der Messzyklus ist eine Betriebsstunde.

Entladungsrate

• Der in der Anzeigeschleife mit „Ah“ angezeigte Entladungswert ist ein kumulativer

Gesamtwert. Wenn Sie das Messgerät während einer Entladungsphase eines Akkus

entfernen, wird dieser Wert zurückgesetzt. Der neu gemessene Wert entspräche dann nicht

mehr der entnommenen Ladungsmenge.

Sie müssten dann den bisher gemessenen Wert notieren und zu dem im zweiten

oder weiteren Zyklus gemessenen dazu addieren. Dieses Vorgehen ist nur sehr

begrenzt einsetzbar und nicht empfehlenswert.

Timerzeit

• Die Timerfunktion misst die abgelaufene Betriebszeit, in der der Stromuss gleich mehr als 1 A

beträgt. Diese Funktion ist idealerweise für das Testen der sicheren Betriebszeit eines

Modellugzeugmotors mit einem Akku vor dem tatsächlichen Flugeinsatz vorgesehen.

Pege und Reinigung

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder

andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion

beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Entfernen Sie evtl. angeschlossene Akkus und entsorgen Sie diese getrennt vom

Produkt.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannungsbereich 4,8 - 60 V/DC ...........

0 V/DC mit externer Stromversorgung

(Zusatzakku oder Batterie)

Stromerfassungsbereich 0 - 180 A ...............

Kapazitätserfassungsbereich 0 - 65 Ah .......

Leistungserfassungsbereich 0 - 6554 W .........

Spannungserfassungsbereich 0 - 60 V ......

Entladungsrate 0 - 6554 Wh .............................

LC-Displaygröße 62 x 14 mm ...........................

Kabellänge 7,5 cm ....................................

Betriebsbedingungen -20 bis +70 ºC, 0 – 95 % ....................

relative Luftfeuchte (nicht kondensierend)

Lagerbedingungen -30 bis +80 ºC, 0 – 95 % ........................

relative Luftfeuchte (nicht kondensierend)

Abmessungen (B x H x T) 86 x 43 x 25 mm ............

Gewicht 81 g .........................................

• Maintenance, modications and repairs must only be carried out by a technician

or a specialist repair centre.

• If you have any questions that are not answered in these operating instructions,

please contact our technical customer service or other professionals.

b) Persons and product

• The measuring device is only intended for use with batteries. Never operate it with

a power adapter or other continuous power supply.

• Check the measuring device for damage at regular intervals.

• The measuring device can heat up during operation, ensure optimal discharge of

the generated heat. Do not cover it.

• The connections on the measuring device do not have reverse polarity protection.

Swapped connections may cause damage to the device.

• Always avoid short circuits and ensure the correct polarity of the input and output

voltages and the parameters of the battery being used.

• Only use batteries with a maximum voltage in accordance with the technical data.

Never exceed the maximum specied current.

• Only use high-quality connecting cables and connectors.

• Do not open the measuring device, even to carry out repairs.

• Disconnect the battery after using the measuring device.

Operating elements

A Connection side

B Connection side

C Connection for

additional battery

Setup

a) Connection

The Watt meter is connected directly to the circuit to be able to measure its values. The

“SOURCE” side with corresponding voltage source (battery, rechargeable battery or charger)

and, on the “LOAD” side, the consumer or the battery for charging or for discharging can be

interchanged. In any event, ensure the correct polarity of the cables. The main applications of

the Watt meter are:

- Measuring an electric motor

- Collecting data during battery charging

- Collecting data during battery discharge

- Measuring the receiving system and the servos (to check the correct supply voltage)

- Measuring the performance of solar systems when charging storage batteries

• Connect the battery to either SOURCE (A) or LOAD (B) on the measuring device. Ensure

correct polarity when connecting. The red connection must be connected to the positive

terminal and the black connection to the negative terminal.

Always use high-quality connecting cables. Otherwise, the measured values may

be distorted. Ensure that short circuits cannot occur. You are responsible for proper

connection of the device. The polarity can be interchanged briey without any

problems. Always ensure that this is not long term. This will damage the product.

• Connect the additional battery as an external supply voltage to connection C if you would like

to measure voltage values below 4.8 V or if a charger is discharging the battery.

• Disconnect the battery from the Watt meter after use.

b) Operating the Watt meter

• When sufcient voltage is applied, the measuring device will work. All display values are

reset.

• The LC display continuously displays the current in A, the voltage in V as well as the power

consumed in W. Additional values are alternately displayed in the “Data Queue” of the display

for 2 seconds. These are the charged or discharged capacity in Ah, the energy throughput in

Wh, the peak current value in Ap (Ampere peak), the minimum voltage value in Vm and the

peak power consumption value in Wp. Data in the display is refreshed every 0.4 seconds.

The display loop displays Vm, Ap, Wp, Wh and the timer time in this order.

Voltage with minimum voltage value

• The minimum value indicates the lowest voltage “Vm” since the beginning of the current

measuring cycle. The measuring cycle is automatically restarted.

Current with peak value indicator

• The present current value is displayed in A in each case. The current value is indicated in the

display loop with “Ap” and represents the short-term peak value.

• If the current increases above the maximum value of 60 A increases, the maximum indication

of 180 A is displayed. The device itself can withstand excess currents up to 200 A and

voltages up to 80 V without sustaining damage.

To avoid overheating of the measuring device, measure only for a short time when

currents over 65 A occur. Then, allow the measuring device to cool down for a short

while.

Operating instructions

Wattmeter and power analyser 180 A

Item no. 1877012

Intended use

The product is used to determine the following values:

- The current (A) with peak value indication (Ap)

- The voltage (V) with minimum value indication (Vm)

- The power consumption (W) with peak value indication (Wp)

- The capacity (Ah) during charging or discharge of the battery

- The energy throughput

An LC display with backlight provides clear and organised display of the data in an alternating

display loop. The device is designed for the voltages and currents typical in modelling and for

safety reasons can withstand up to 200 A.

This product is intended for indoor use only. Do not use it outdoors. Contact with moisture (e.g.

in a bathroom) must be avoided under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. Using the

product for purposes other than those described above may damage the product. In addition,

improper use can cause hazards such as a short circuit, re or electric shock. Read the

operating instructions carefully and store them in a safe place. If you pass the product on to a

third party, please hand over these operating instructions as well.

This product complies with statutory, national and European regulations. All company and

Delivery content

• Wattmeter

• Operating instructions

Up-to-date operating Instructions

Download the up-to-date operating instructions at www.conrad.com/downloads or scan the QR

code shown. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health,

e.g. due to an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and tips on how to use the product.

This symbol reminds you to read the operating instructions included with the

product.

Safety information

Read the operating instructions and safety information carefully. If you do

not follow the safety information and information on proper handling in these

operating instructions, we will assume no liability for any resulting personal

injury or damage to property. Such cases will invalidate the warranty/

guarantee.

a) General information

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a

dangerous plaything for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and

protect it from any accidental use. Safe operation can no longer be guaranteed

if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height

may damage the product.

• Always observe the safety instructions and operating instructions of any other

devices which are connected to the product.

• Consult a technician if you are not sure how to use or connect the product, or if

you have concerns about safety.

Produktspezifikationen

Marke:	Reely
Kategorie:	Messgeräte
Modell:	180 A

Brauchst du Hilfe?

Wenn Sie Hilfe mit Reely 180 A benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Messgeräte Reely

Reely WP40 Bedienungsanleitung

5 September 2024

Reely 180 A Bedienungsanleitung

31 August 2024

Bedienungsanleitung Messgeräte

Neueste Bedienungsanleitung für -Kategorien-

Stamos S-LS-41 Bedienungsanleitung

16 Oktober 2024

Stamos S-LS-58 Bedienungsanleitung

16 Oktober 2024

PCE Instruments LTS-20 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-313A Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-320 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-032-LED Bedienungsanleitung

16 Oktober 2024

PCE Instruments FME Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2500N Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2550 Bedienungsanleitung

16 Oktober 2024

PCE Instruments PCE-2600N Bedienungsanleitung

16 Oktober 2024
