Seite 1/6
1. Do not use reel at higher pressures or temperatures than listed on
the back of this bulletin.
2. Remove all spring tension before beginning dissassembly process.
SAFETY
Operating Instructions
Series 5000 Spring Driven Hose Reels
Low Pressure Model Numbers:
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
Customer Service: 855-634-9109 • reelcraft@reelcraft.com • www.reelcraft.com
Form# 831-696 Rev: 2/2023

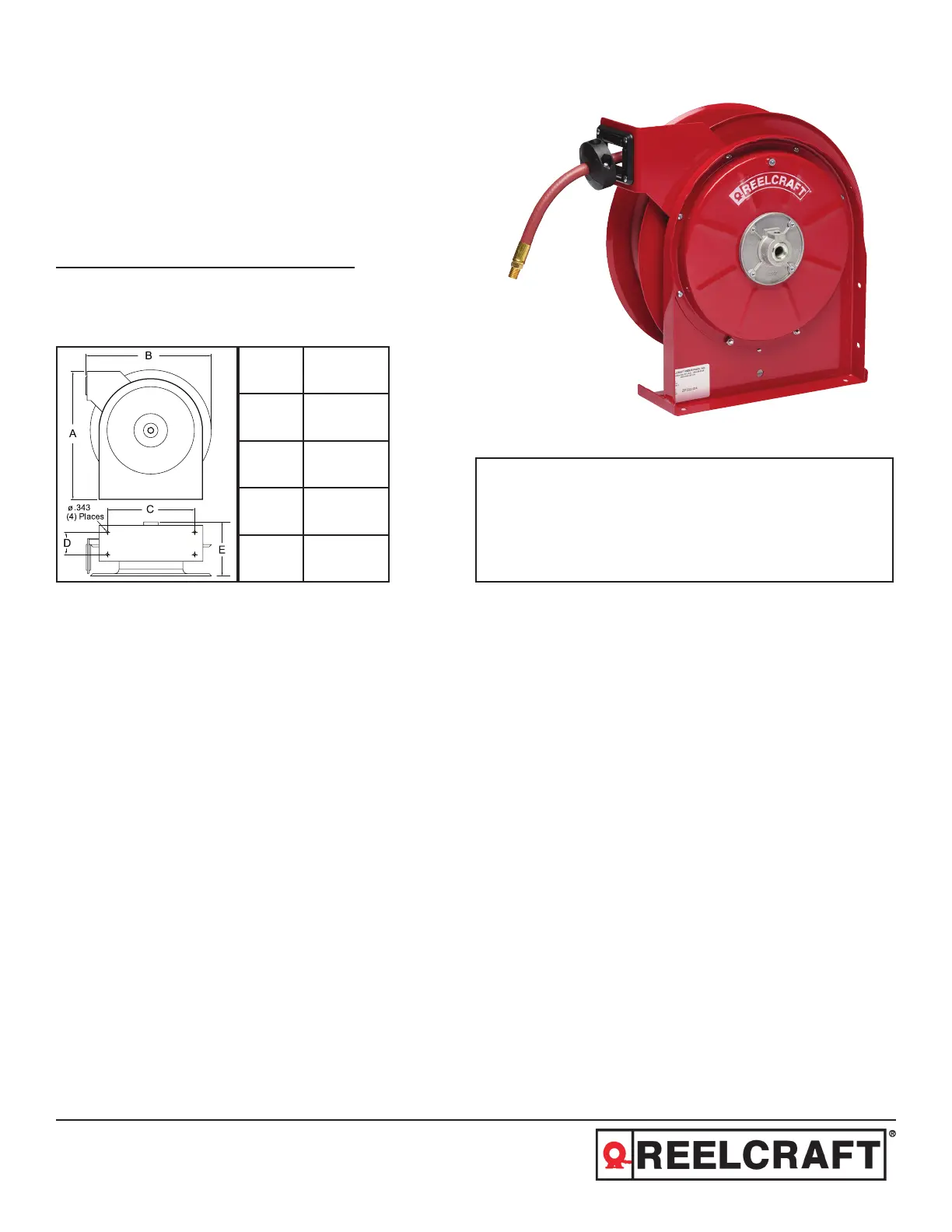

Dimensions
A 14 3/8”
B 14”
C 9 3/4”
D 2 1/2”
E 6 1/8”
INSTALLATION: A flexible hose connection must be used between the hose reel inlet and the source of supply to prevent possible
misalignment and binding.
LUBRICATION: Hose reel spring and bearings are factory lubricated and require no further lubrication.
REPLACING HOSE: 1. Wind spool flange clockwise-facing swivel-until spring is tight.
2. Back off three turns and latch.
3. Insert hose through roller guide.
4. Connect hose fitting to swivel joint and secure hose with clamps.
ADJUSTMENTS: To adjust spring tension, add or remove wraps of hose from the spool, one wrap at a time until desired tension is
obtained.
REPAIRS: Extensive repairs should be performed only by an authorized serviceman or factory to avoid damage which may
void your warranty. Remove all spring tension before beginning disassembly process.
MOUNTING: The hose reel is equipped with a universal mounting bracket so that it can be mounted on the floor, wall or
ceiling; whichever place is convenient. The hose guide arm can be moved to the position desired by removing
the screws fastening the guide bracket to the reel base. Shift the guide arm bracket so the hose comes off the
reel at the desired position and replace the screws. For proper installation in wall mount applications, ensure NOTE:
reel is mounted with inlet on the right as you are facing the reel. Failing to do so could cause latching issues.
5400 OLP 5630 OLP
5635 OLP 5600 OLP
5450 OLP
Series 5000 Spring Driven Hose Reels
Page 2 www.reelcraft.com
Item # Part # # Req. Item # Part # # Req. Item # Part # # Req.Description Description Description
1 S600886 1 9 300002 7 21 S32-136 1Swivel Assembly 10-32 x 1/2” Screw 10-24 x 3/8” Mach. Screw
2 300031 2 12 S500107 1 22 S400012 11” Snap Ring Guide Arm & Roller Assembly Latch Bushing
3 300034 2 13 500101 1 23 S400018 1Spacing Washer Base Assembly Latch Spring
4 S295-102 3 16 S261360 1 25 400020 1 O-ring1/4” Plastite Hex Screw Spring Case Stud
5 260022 1 17 300006 1 26 S400109 1Sheave Flange 3/8-16 x 1/2” Set Screw Latch Plate Assembly
6 500006 1 18 S500103 1 27 300035 1Sheave Disk Spring Case Assembly 10-32 x 1” Mach. Screw
7 S500019 1 19 S82-15 8 29 261650-1 2Latch Cam 10-32 x 3/8” Nyloc Nut 1/4-20 Zinc Nyloc Nut
8 S260648 1 20 S400021 1 30 S400015 1Spring Arbor Latch Bumper Main Shaft
Item # # Req. 5400 OLP 5450 OLP 5600 OLP 5630 OLP 5635 OLPDescription
10 1 None 1-HR1004-A None 1-HR1004 1-HR1004Bumper Stop Assembly
11 1 None 601001-50 None S601011-30 S601013-35Hose Assembly
15 1 S503755 S503755 S504240 S504240 S504240Drive Spring Assembly
28 U-Bolt 1 3-117440 3-117440 3-117440 3-117440 3-117440
Hose I.D. and Length 1/4” x 50’ 3/8” x 30’ 3/8” x 35’None None
Reel Inlet Connection 3/8” NPT(F) 3/8” NPT(F) 3/8” NPT(F) 3/8” NPT(F) 3/8” NPT(F)
Max. Operating Pressure 500 P.S.I. 300 P.S.I. 500 P.S.I. 300 P.S.I. 300 P.S.I.
Max. Operating Temperature 210 °F 150 °F 210 °F 150 °F 150 °F
1. No use carreteles a presiones o temperaturas altas que no se
mencionan en este boletin.
2. Remueva la tension antes de empezar el proceso de desarme.
SEGURIDAD
Instrucciones de
Series 5000 Carreteles para Mangueras
Baja presion modelos y numeros:
Dimensiones
Page 3
INSTALACION: Una manguera flexible de coneccion tiene que ser usada entre la entrada de la manguera de el carretel y la fuente
de abastecimiento para prevenir un posible desalineamiento y enlazamiento.
LUBRICACION: El resorte del carretel de la manguera y el cojinete estan empacado con grasa y no requiere futura lubricacion.
REMPLAZO DE LA
MANGUERA:
1. De vueltas a la palanca giratoria hacia la derecha hasta que el resorte este apretado.
2. Devuelva 3 giros y asegure.
3. Inserte la manguera atravez de la guia del rodillo.
4. Conecte y encaje la manguera a la salida hembra de el codo de tuberia.
AJUSTAMIENTO: Para ajustar la tension del resorte en el carretel, agrege o quite vueltas hasta que la tension deseada es obtenidad.
REPARACION: Extensivas reparaciones deberan ser realizadas por una persona de servicio autorizada o por la fabrica para evitar
daños que eliminen su garantia. Remueva todos los resortes de tension antes del proceso de desmontaje.
MONTAJE: El riel de manguera esta equipado con un soporte de montaje universal para que esta pueda ser montada en el
piso, pared o techo; cualquier sitio es conveniente. El brazo guia de la manguera puede ser movido a la posicion
deseada removiendo los tornillos firmemente de la guia de soporte de la base de el carretel. Posicione la guia de
soporte del brazo abra que la manguera quede afuera del carretel a la posicion deseada; y reemplaze los tornillos.
NOTA: Para la instalación apropiada en usos del montaje de la pared, asegúrese que el carrete esté montado con
la entrada a la derecha mientras que usted está haciendo frente al carrete. El no poder hacer tan podía causar el
enganche de ediciones.
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
Customer Service: 855-634-9109 • reelcraft@reelcraft.com • www.reelcraft.com
A 14 3/8”
B 14”
C 9 3/4”
D 2 1/2”
E 6 1/8”
Form# 831-696 Rev: 2/2023
5400 OLP 5630 OLP
5635 OLP 5600 OLP
5450 OLP
