User Manual
PT-IPAV-E2
User Manual

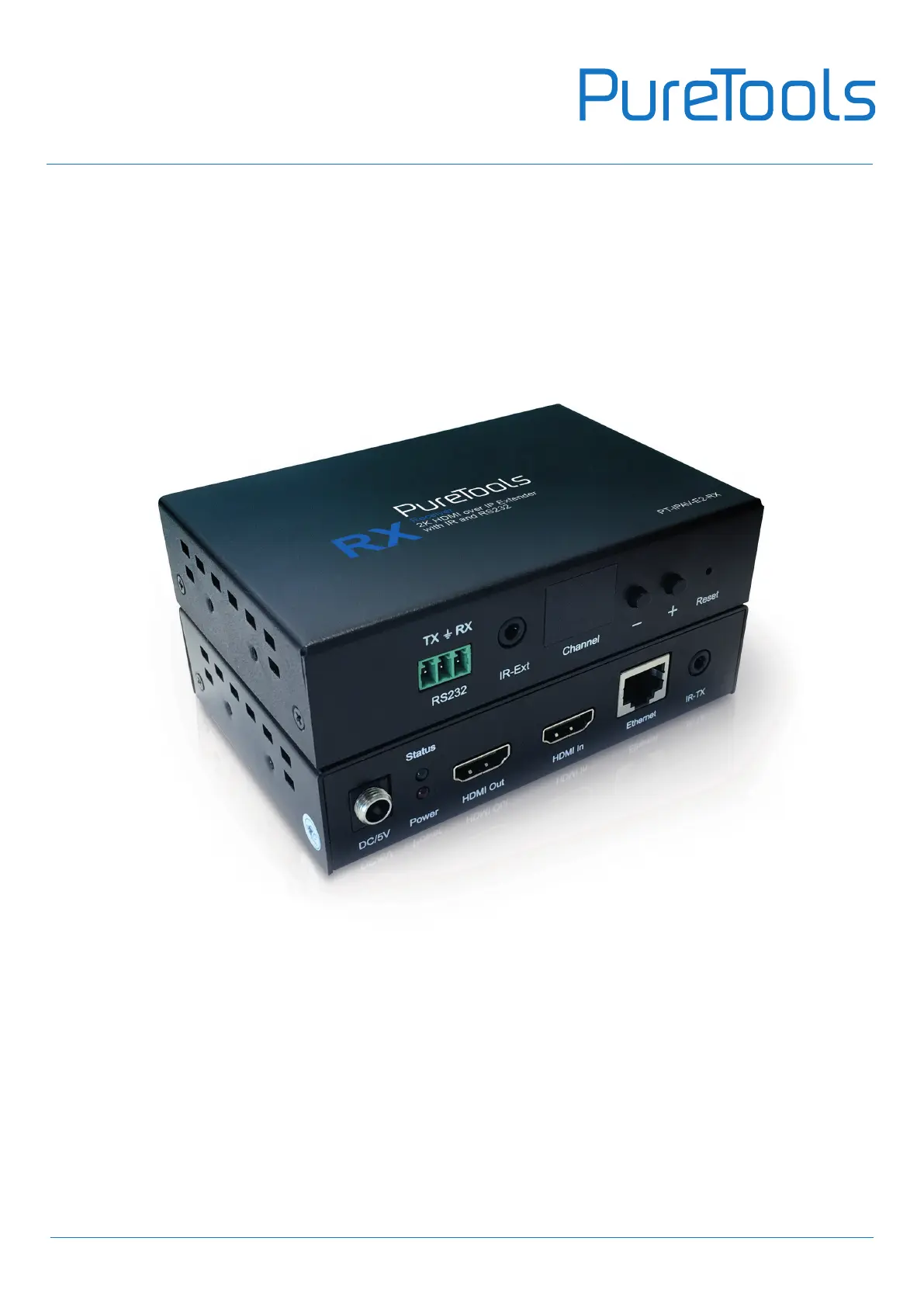

2K HDMI over IP Extender with IR and RS232
Model: PT-IPAV-E2-TX | PT-IPAV-E2-RX
Designed in Germany
© 2017 PureLink GmbH All rights reserved. Version 1.0
User Manual
PT-IPAV-E2
2
Introduction
This HDMI over IP Extender use the advanced H.264 as the compression type, which makes it occupy lower
bandwidth and transmit over the LAN more smoothly. It supports 120m over single cat5e/6 cable at point to point,
as well as point to many and many to many over Ethernet switch. The over IP solution is widely used in various
locations, like meeting room, class room, metro, airport, home, mall advertisement...etc.
1. Features
1. Using H.264 compression encoding, support resolution up to 1080p@60hz
2. Transmit up to 120m over single Cat5e/6 cable, with 1x looping HDMI output
3. With IR Remote to choose the source, with LED to show the Group ID
4. Comply with TCP/IP protocol, streaming bit rate is up to 15Mbps
5. Support LPCM audio format
6. Smart IP Address Setting: Dynamic Host Conguration Protocol (DHCP)
7. Wide-band IR pass through to control the source (38khz to 56khz)
8. By pass 2 way UART/RS232 (Up to 115200), use remote controller to select 8 group Baud rate
9. Support one to one, one to many, many to one, many to many modes, with large cascade
10. Dual power input: 802.3af compliant POE & DC 5V (No need power supply when connecting with POE Switch)
11. HDCP Compliant
12. Support PC tool control
13. DC 5V 1A power supply
Package Contents TX
1x Transmitter
1x IR-TX cable
1x IR Ext cable
1x Manual
4x screws
2x detachable mounting ears
1x Phoenix plugs for RS232 cable termination
1x Remote controller
1x Power adapter 5V 1A
Package Contents RX
1x Receiver
1x IR-RX cable
1x IR Ext Cable
1x Manual
4x screws
2x detachable mounting ears
1x Phoenix plugs for RS232 cable termination
1x Remote controller
1x Power adapter 5V 1A
User Manual
PT-IPAV-E2
3. 1 Specications
Performance
Protocol H.264 encoder over TCP/IP
Support Video format 480i/480p/576i/576p/720p/1080i/1080p@60HZ
Support Audio format LPCM, Audio sampling rate 48KHZ
Streaming Bit Rate 15Mbps
HDCP Compliant
IR Frequency 38 -56 KHZ
RS232 Baud rate Default 2400bps, total 8 kinds optional
IP setting &Group ID setting
Default IP TX: 192.168.1.11 ; RX: 192.168.1.12
Group ID Group 00 ~ group 63
Request for Switch/Router Support IGMP, support DHCP
Connectors on Transmitter
Input 1xHDMI Female port
Output 1x RJ45 output , 1x HDMI looping output
RS232 Phoenix RS232 port
IR IR TX port (Support 38K-56KHz)
IR Ext port (Support 38KHz)
Connectors on Receiver
Input 1xRJ45 input
Output 1x HDMI Female port looping output
RS232 Phoenix RS232 port
IR IR RX port (Support 38K-56KHz)
IR Ext port (Support 38KHz)
Environmental & Power Requirements
Operating temperature -5 to +35°C (+23 to +95°F)
Operating Humidity Range 5 to 90%RH (No Condensation)
Power supply DC 5V 1A
Power consumption Max 3 watt
Physical
Dimension TX: 119x79.5x28mm ; RX: 119x79.5x28mm
Net Weight TX: 0.28KG ; RX:0.28KG
3
