PR-HDKVMoNet USER MANUAL
www.provision-isr.com
HDMI Extender over Cat5e/Cat6 with USB and IR
I. Introduction
This HDMI USB-KVM (Keyboard/Video/Mouse) extender allows you to extend
your HDMI signal, USB mouse and USB keyboard up to 130 Meter over standard
network cable.
While HDMI cables are pricy, inconvenient to work with and suffer from limited
transmission distances – Ethernet cables offers a wonderful alternative.
PR-HDKVMoNet enables you to extend HDMI signal to remote display unit to a
maximum of 130 meters over Ethernet cable while maintaining your
Mouse/Keyboard capabilities (from the display unit location).
II. Features:
1. Transmits HDMI/USB/IR signal over Ethernet
Working distance: Cat5e:100 meters, Cat6:130meters
2. HDMI 1.3 & 3D support
3. 12Bit deep color and bandwidth of up to 225Mhz support
4. Support video resolution up to 1080P@60Hz
5. Supported Audio format: DTS-HD / Dolby-true HD / LPCM7.1 / DTS /
Dolby-AC3/DSD
6. Support USB2.0 Keyboard and mouse Transmission.
7. Support IR signal transmission
8. DC5Vpower supply is included
Note:Distancemaybe byaffected thecablequality,lengthandother
environmentalinterferences.

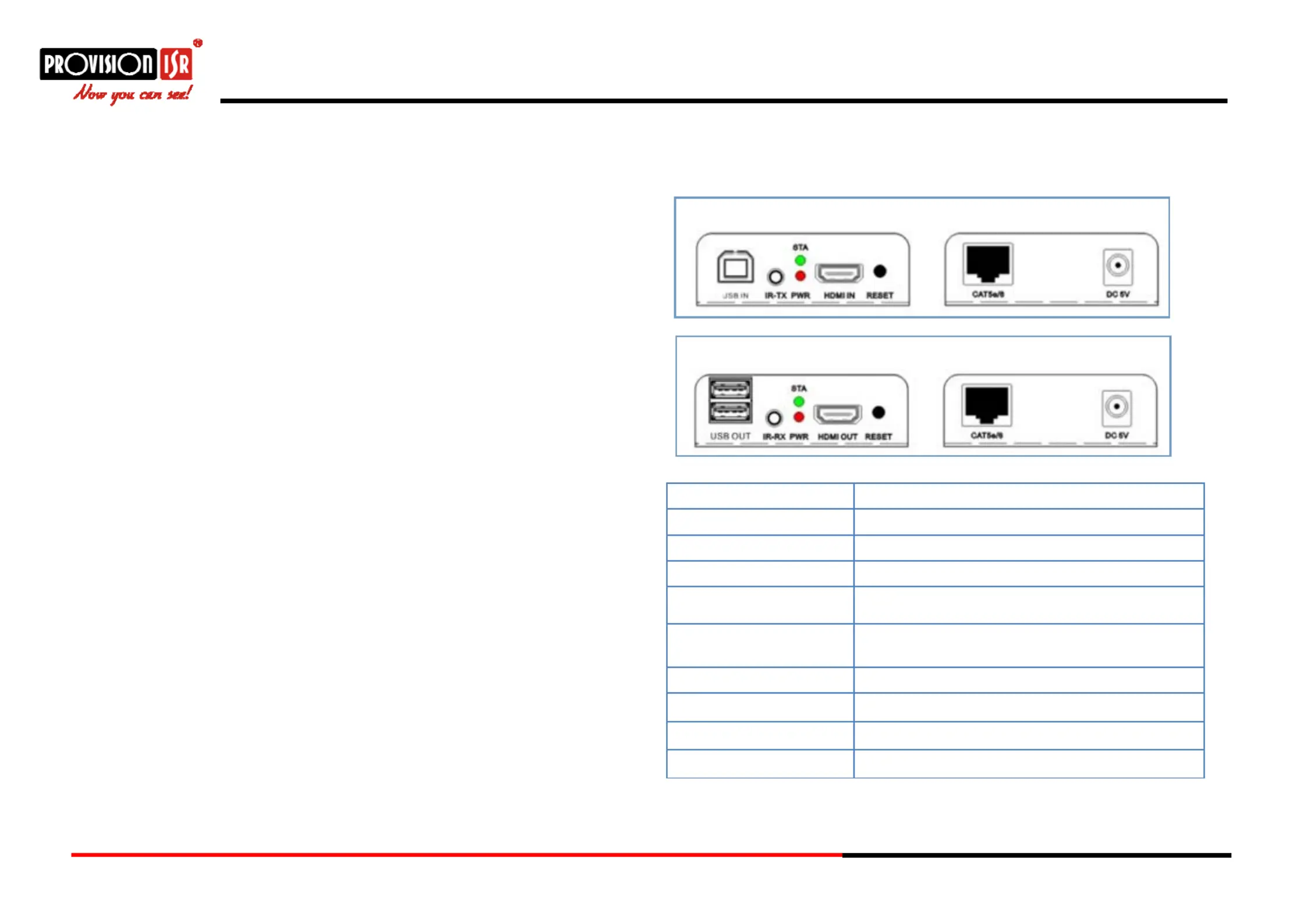

III. Product interface pictures
Port name Description
HDMI IN/OUT HDMI signal input/output
Cat5e/6 RJ45 port connect cat5e/cat6
USB IN USB cable connect to video source
USB OUT connect to keyboard and mouse
IR TX/RX IR signal input/output
DC/5V Power adapter socket
LED indicator Description
PWR unit power indicator
STA HDMI signal indicator
Transmitter (Rx)
Receiver (Tx)
PR-HDKVMoNet USER MANUAL
www.provision-isr.com

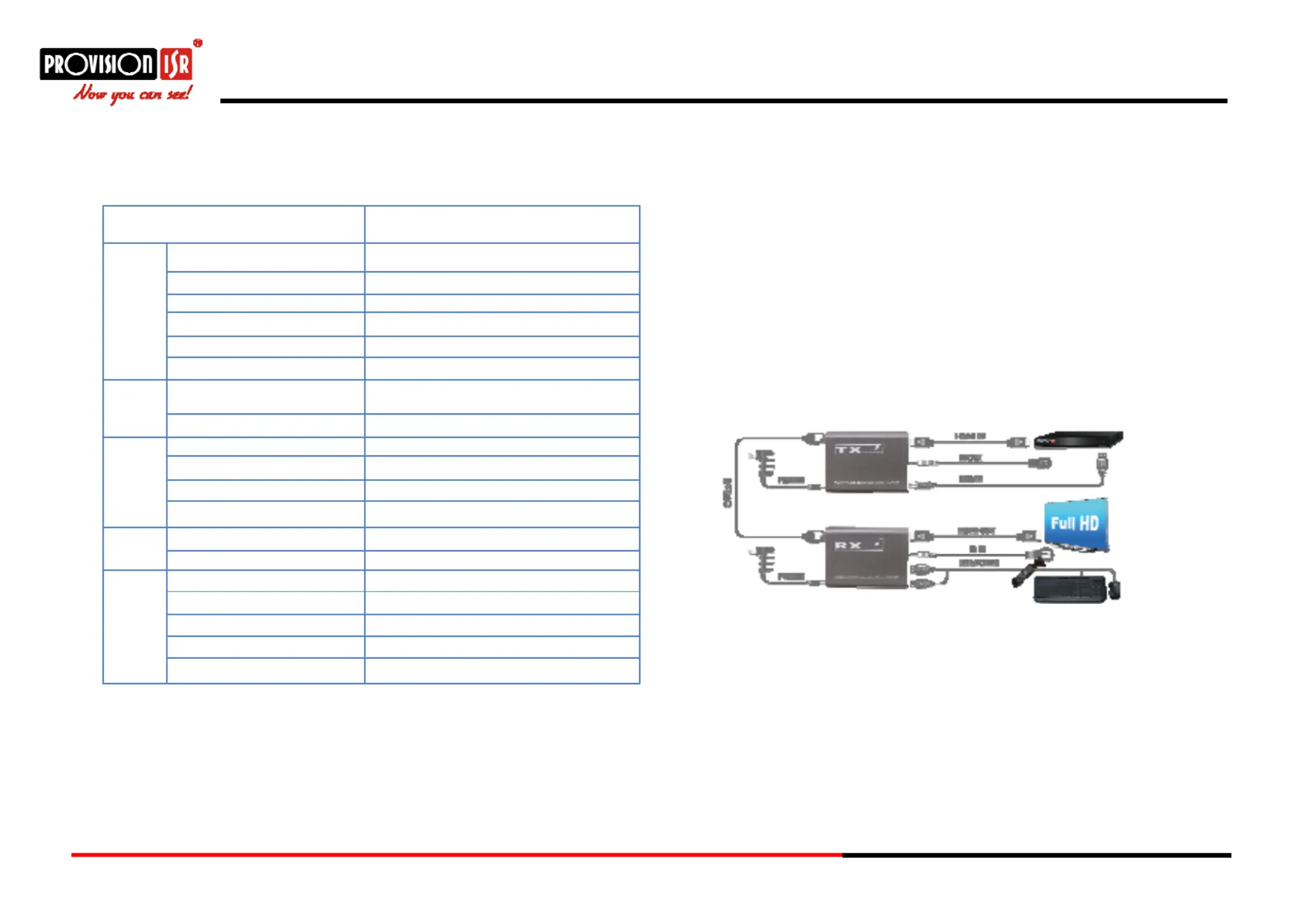

IV. Specification
V. Installation Process:
1. Connect the provided DC/5V power supply to the power socket of Tx (Transmitter)
and Rx(Receiver) units
2. Connect the Rx unit to the display device by HDMI cable.
3. Connect the required USB device/s to the “USB Out” Port of the Rx unit
4. Connect the IR out cable to the Rx unit
5. Connect the Tx unit to the video source device by HDMI cable.
6. Connect the provided min USB cable between the Tx unit and the source
device.
7. Connect the IR in cable to the Tx unit, and point the IR emmiter to the IR
transmitter of the video source.
8. Connect between the Tx and Rx units using Cat5e/6 cable.
9. Turn on the source device
10. If there is still no image showing, please press “Reset” button for 5 seconds.
VI. Package
1. HDMI transmitter p2-x1 pcs
2. HDMI receiver p2-x1 pcs
3. USB Cable p2-x1 pcs
4. Power adapter p2-x2 pcs
5. IR TX/RX terminal x 1 set
6. User manual p2-x1 pcs
Parameter Description
Video
Standards HDMI 1.3; HDCP 1.2
Maximum pixel clock 165MHz
Maximum data rate 6.75Gbps
Resolution 1920X1080P@60Hz
Connector HDMI-A
Impedance 100Ω
USB
Interface PC: Type B USB interface; connect to pc;
K/M: connect USB keyboard and mouse;
USB signal HID Signal
IR
Interface 3.5mm seat
Signal direction Unidirectional
Signal type Digital
IR frequency 38kHz ; Optional (20 KHZ - 60 KHZ)
UTP Interface RJ45
Transmission distance CAT5e/6---120m
Other
Power supply The power adapter: DC 5V/1A
Power dissipation MAX 3W
Temperature Operating: -5℃ ~ +70℃
Humidity Operating: 5% ~ 90%
Dimension 95*73*26mm
