UNIVERSAL REAR-VIEW CAMERA
CAMERA DE RECUL UNIVERSELLE
Owner’s Manual
Mode d’emploi
ND-BC5

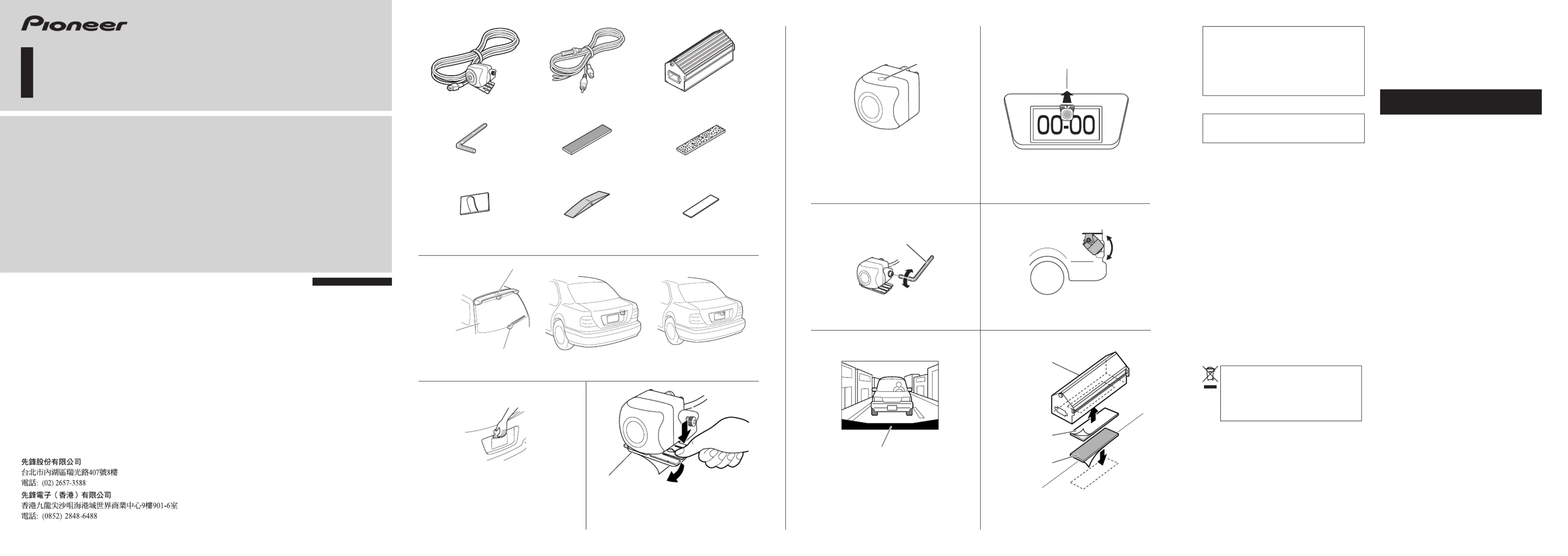

① Glass surface
② Make sure it doesn’t touch the wiper
③ Install on the center part
Fig. 1
Abb. 1
𝖠 Rear view camera Power supply unit × 1 𝖢× 1𝖡 RCA power supply cable × 1
𝖣 Hexagon wrench × 1 𝖤 Hook and loop fastener
(soft type) × 1
𝖥 Hook and loop fastener
(hard type) × 1
𝖧 Waterproof
pad × 1
𝖦 Clamp × 6 𝖨 Double-sided
tape × 1
Fig. 4
Abb. 4
Fig. 8
Abb. 8
Fig. 6
Abb. 6
Fig. 9
Abb. 9
② Bumper or rear edge of car
① Power supply unit
② Hook and loop
fastener
(hard type)
③ Hook and loop
fastener
(soft type)
① Camera
stand
Fig. 2
Abb. 2
Fig. 3
Abb. 3
This device complies with part 15 of the FCC
Rules.
Operation is subject to the following two
conditions:
(1) This device may not cause harmful interference,
and (2) this device must accept any interference
received, including interference that may cause
undesired operation.
Information to User
Alteration or modifications carried out without
appropriate authorization may invalidate the user’s
right to operate the equipment.
Note:
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation.
This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there
is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment
off and on, the user is encouraged to try to correct
the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV
technician for help.
If you want to dispose this product, do not
mix it with general household waste. There
is a separate collection system for used elec-
tronic products in accordance with legisla-
tion that requires proper treatment, recovery
and recycling.
Private households in the 25 member states of the
EU, in Switzerland and Norway may return their
used electronic products free of charge to designated
collection facilities or to a retailer (if you purchase a
similar new one).
For countries not mentioned above, please contact
your local authorities for the correct method of dis-
posal.
By doing so you will ensure that your disposed prod-
uct undergoes the necessary treatment, recovery and
recycling and thus prevent potential negative effects
on the environment and human health.
WARNING:
Handling the cord on this product or cords associated
with accessories sold with the product may expose
you to chemicals listed on proposition 65 known to
the State of California and other governmental enti-
ties to cause cancer and birth defects or other repro-
ductive harm. Wash hands after handling.
IMPORTANT
SAFEGUARDS
• Installation and wiring of this product require spe-
cialist skill and experience. To assure your safety,
please request a specialist technician to install the
unit.
• Do not attempt to heat the surface of the camera
lens or camera lens itself with a lighter and so on
when they have become frozen. This can cause a
malfunction.
• This product is a rear view camera for checking
the view at the rear of a car.
A rear view camera is a camera that provides sym-
metrical images in the same way as rear and side
view mirrors.
• Connection to a TV with an RCA video input is
possible, but confirm whether the TV you use has
a reverse gear connection function.
• This product is designed to supplement the driver’s
rear view, but the camera images do not show all
dangers and obstacles. Be sure to look behind you
when reversing to confirm the view.
• This product features a wide-angle lens, so the
near view is wide and the far view is narrow,
which may create a false sense of distance. Be
sure to look behind you when reversing to confirm
the view.
• Do not wash your car with an automatic car wash
or high-pressure water as it may result in water
entering the camera or the camera falling off.
• Check camera stand installation before driving.
Are the screws loose?
– Is the camera stand firmly secured?
– If the rear view camera comes loose while you
are driving it may cause an accident.
⑥ Be sure not to hide any part of the char-
acters on the license plate when attaching
the camera.
Fig.5
Abb. 5
Fig. 7
Abb. 7
② Top
③ Mark
④ Bottom
⑤ Make sure to install the rear view camera so
that the mark is located on top of the camera.
① Hexagon wrench
3. Adjust the angle so that the bumper
or rear edge of the car is displayed
at the bottom of the TV screen.
(Fig. 6, Fig. 7, Fig. 8)
① Hexagon wrench
② Bumper or rear edge of car
4. Attach the power supply unit.
(Fig. 9)
Affix the Hook and loop fastener (hard
type) to the bottom of the power supply
unit, and affix the Hook and loop fastener
(soft type) to the mounting location.
① Power supply unit
② Hook and loop fastener (hard type)
③ Hook and loop fastener (soft type)
• You can use Hook and loop fastener (hard
type) to attach directly to a carpet, but do not
use the soft type.
• Install the power supply unit close enough
for the rear view camera cable to reach.
Si desea deshacerse de este producto, no
lo mezcle con los residuos generales de su
hogar. De conformidad con la legislación
vigente, existe un sistema de recogida dis-
tinto para los productos electrónicos que
requieren un procedimiento adecuado de
tratamiento, recuperación y reciclado.
Las viviendas privadas en los 25 estados miembros
de la UE, en Suiza y Noruega pueden devolver gra-
tuitamente sus productos electrónicos usados en las
instalaciones de recolección previstas o bien en las
instalaciones de minoristas (si adquieren un producto
similar nuevo).
En el caso de los países que no se han mencionado
en el párrafo anterior, póngase en contacto con sus
autoridades locales a fin de conocer el método de
eliminación correcto.
Al actuar siguiendo estas instrucciones, se asegurará
de que el producto de desecho se somete a los pro-
cesos de tratamiento, recuperación y reciclaje nec-
esarios, con lo que se previenen los efectos negativos
potenciales para el entorno y la salud humana.
• La instalación y cableado de este producto requiere
la habilidad y experiencia de un especia-lista. Para
asegurar la seguridad, solicite un técnico especial-
ista para instalar la unidad.
• No intente calentar la superficie del objetivo de
la cámara o el propio objetivo de la cámara con
un encendedor o algo similar cuando los mismos
estén congelados. Eso puede causar un fallo de
funcionamiento.
• Este producto es una cámara de vista posterior
para verificar la vista en la parte trasera de un
coche.
Una cámara de vista posterior es una cámara que
provee imágenes simétricas de la misma manera
que los espejos retrovisores o laterales.
• Se puede hacer la conexión a un televisor con
entrada de vídeo RCA, pero compruebe si el tel-
evisor tiene una función de conexión de marcha
atrás.
• Este producto ha sido diseñado para complementar
la vista trasera del conductor, pero las imágenes
de la cámara no muestran todos los peligros y
obstáculos. Asegúrese de mirar atrás cuando vaya
de marcha atrás para comprobar la vista.
• Este producto tiene una lente de gran angular y,
por lo tanto, la vista cercana es amplia y la vista
distante es estrecha, lo que puede crear una sen-
sación falsa de la distancia. Asegúrese de mirar
atrás cuando vaya de marcha atrás para comprobar
la vista.
• No lave su coche en un túnel de lavado automático
o agua de alta presión, p2-ya que esto puede resultar
en la entrada de agua en la cámara o caída de la
cámara.
• Verifique la instalación del soporte de la cámara
antes de conducir el coche.
¿No están flojos los tornillos?
– ¿Está firmemente fijo el soporte de la cámara?
– Si la cámara de vista posterior se afloja mien-
tras está conduciendo, esto puede causar un
accidente.
Installation <ENGLISH>
Parts supplied
𝖠 Rear view camera × 1
𝖡 RCA power supply cable × 1
𝖢 Power supply unit × 1
𝖣 Hexagon wrench × 1
𝖤 Hook and loop fastener (soft type) × 1
𝖥 Hook and loop fastener (hard type) × 1
𝖦 Clamp × 6
𝖧 Waterproof pad × 1
𝖨 Double-sided tape × 1
Installation example (Fig. 1)
① Glass surface
② Make sure it doesn’t touch the wiper
③ Install on the center part
Installation Procedure
Note:
• Before making a final installation of the unit,
temporarily connect the wiring to confirm that
the connections are correct and the system works
properly.
• Use only the parts included with the unit to ensure
proper installation. The use of unauthorized parts
can cause malfunctions.
• Consult with your nearest dealer if installation
requires the drilling of holes or other modifications
of the vehicle.
• Install the unit where it does not get in the driver’
s way and cannot injure the passenger if there is a
sudden stop, like an emergency stop.
• When mounting this unit, make sure none of the
leads are trapped between this unit and the sur-
rounding metalwork or fittings.
• To prevent electric shock, do not install the power
supply unit in places where it might come in con-
tact with liquids.
• Do not mount this unit near the heater outlet,
where it would be affected by heat, or near the
doors, where rainwater might splash onto it. (Never
install in locations such as the above because of
the danger of malfunction due to high tempera-
tures.)
• Before drilling any mounting holes always check
behind where you want to drill the holes. Do not
drill into the gas line, brake line, electrical wiring
or other important parts.
• If this unit is installed in the passenger compartment,
anchor it securely so it does not break free while the
car is moving, and cause injury or an accident.
• If this unit is installed under a front seat, make
sure it does not obstruct seat movement. Route
all leads and cords carefully around the sliding
mechanism so they do not get caught or pinched in
the mechanism and cause a short circuit.
• Install the unit near the center of the car.
• Locate in the position you want to install the rear
view camera. Adjust the angle of the rear view
camera, and install so that the camera doesn’t
touch the car.
• When sticking to a glass surface, stick it on in a
position that assures the camera doesn’t touch the
rear window.
• Install so that it does not obstruct the rear field of
view.
• Install so that it does not protrude from the side of
the car.
• Do not perform installation in rain or fog.
• When humidity is high, dry the surface to which
the unit is to be attached before installing. Moisture
on the attachment surface reduces adhesive strength
which may lead to the unit coming off.
• If the temperature of the attachment surface is
low, warm with a hair dryer of other means before
installing to improve adhesive strength.
• Do not attach the camera stand to areas on the car
body treated with fluorocarbon resin, or glass. This
may result in the rear view camera falling off.
• During the 24-hour period after installing:
– Do not apply water to the unit.
– Do not expose the unit to rain.
– Do not subject the camera to unnecessary force.
• Thoroughly clean where tape is used for sticking
on the unit.
1. Clean the surface to which the rear
view camera is to be installed.
(Fig. 2)
Use a cloth or other item to wipe oil, wax,
dust and any other dirt from the installation
surface.
2. Peel off the sheet on the back of the
camera stand and stick it on. (Fig. 3,
Fig. 4, Fig. 5)
Press the camera stand with your fingers to
stick it to the installation surface. Touching
the adhesive surface or sticking the unit
on a second time reduces adhesive power
which may result in the unit coming off.
① Camera stand
② Top
③ Mark
④ Bottom
⑤ Make sure to install the rear view camera so
that the mark is located on top of the camera.
⑥ Be sure not to hide any part of the characters
on the license plate when attaching the cam-
era.
PRECAUCIONES DE
SEGURIDAD IMPORTANTES
Instalación <ESPANÕL>
Piezas suministradas
𝖠 Cámara de vista posterior × 1
𝖡 Cable de suministro de energía RCA × 1
𝖢 Unidad de suministro de energía × 1
𝖣 Llave hexagonal × 1
𝖤 Cinta velcro (tipo blanda) × 1
𝖥 Cinta velcro (tipo dura) × 1
𝖦 Abrazadera × 6
𝖧 Almohadilla impermeable × 1
𝖨 Cinta de doble cara × 1
Ejemplo de instalación (Fig. 1)
① Superficie de vidrio
② Asegúrese de que no toque el limpiador
③ Instale en la pieza central
Procedimiento de instalación
Nota:
• Antes de la instalación final de la unidad, conecte
el cableado temporalmente y confirme que las
conexiones son correctas y que el sistema trabaja
normalmente.
• Utilice solamente las partes incluídas con la unidad
para asegurar una instalación adecuada. El uso de
partes no autorizadas puede ocasionar fallas de
funcionamiento.
• Si la instalación requiere del taladrado de orificios u
otras modificaciones del vehículo, consulte con su
agente o concesionario más cercano a su domicilio.
• Instale la unidad en donde no interfiera con el
conductor y no pueda lesionar al pasajero en caso
de una parada repentina, tal como una frenada de
emergencia.
• Cuando monte esta unidad, cerciórese que ninguno
de los cables queda aprisionado entre esta unidad y
accesorios o partes metálicas circundantes.
• Para evitar descargas eléctricas, no instale la unidad
de suministro de energía en lugares donde pueda
entrar en contacto con líquidos.
• No monte esta unidad cerca de la salida del calefactor,
en donde podría ser afectado por el calor o cerca
de las puertas, en donde la lluvia podría salpicar
sobre la misma. (Para evitar el riego de fallos de
funcionamiento producidos por las altas temperaturas,
evite la instalación en los lugares arriba.)
• Antes de taladrar cualquier orificio de montaje
siempre compruebe lo que hay detrás en donde
desea taladrar los orificios. No taladre en la línea
de combustible, cableado eléctrico u otras partes
importantes.
• Si esta unidad es instalada en el compartimiento de
pasajeros, fíjela seguramente de modo que no se
desprenda mientras el automóvil se encuentra en
movimiento, y pueda ocasionar lesiones o accidentes.
• Si esta unidad se instale bajo un asiento delantero,
cerciórese de que no obstruye el movimiento
del asiento. Pase todos los cables y conductores
cuidadosamente a través de los mecanismo
deslizantes, de modo que no queden aprisionados
o atrapados en el mecanismo y ocasionen un corto
circuito.
• Instale la unidad cerca del centro del coche.
• Encuentre la posición que desea instalar la cámara
de vista posterior. Ajuste el ángulo de la cámara de
vista posterior, e instale de modo que la cámara no
toque el coche.
• Cuando fije a una superficie de vídeo, fíjela en una
posición que asegure que la cámara no toque la
ventana trasera.
• Instale de modo que no obstruya el campo de vista
trasero.
• Instale de modo que no se sobresalga del lado del
coche.
• No realice la instalación en la lluvia o niebla.
• Cuando la humedad está alta, seque la superficie a
la cual fijará la unidad antes de instalar. La hume-
dad de la superficie de fijación reduce la resisten-
cia de adherencia, lo que puede soltar la unidad.
• Si la temperatura de la superficie de fijación está baja,
caliente con un secador de pelo u otro medio antes de
instalar, para mejorar la resistencia de adherencia.
• No fije el soporte de la cámara en áreas en la car-
rocería del coche tratadas con resina de fluorocar-
buro, o vidrio. Esto puede resultar en la caída de la
cámara de vista posterior.
• Durante el período de 24 horas tras la instalación:
– No aplique agua a la unidad.
– No exponga la unidad a la lluvia.
– No sujete la cámara a la fuerza innecesaria.
• Limpie completamente el sitio donde se utilizará
la cinta para fijar la unidad.
1. Limpie la superficie a la cual
se instalará la cámara de vista
posterior. (Fig. 2)
Utilice un paño u otro ítem para limpiar el
aceite, cera y cualquier otra suciedad de la
superficie de instalación.
2. Quite la hoja de la parte posterior
del soporte de la cámara y fije.
(Fig. 3, Fig. 4, Fig. 5)
Presione el soporte de la cámara con los
dedos para fijarlo en la superficie de insta-
lación. Tocar la superficie adhesiva o fijar
la unidad una segunda vez reduce la resis-
tencia de adherencia, lo que puede resultar
en el despegamiento de la unidad.
① Soporte de la cámara
② Parte superior
③ Marca
④ Parte inferior
⑤ Asegúrese de instalar la cámara de vista
posterior de forma que la marca se ubique en
la parte superior de la cámara.
⑥ Asegúrese de no ocultar ninguna parte de los
caracteres en la chapa de matrícula cuando
fije la cámara.

Produktspezifikationen

Marke: Pioneer
Kategorie: Nicht kategorisiert
Modell: ND-BC5

Brauchst du Hilfe?

Wenn Sie Hilfe mit Pioneer ND-BC5 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert Pioneer

Pioneer

Pioneer DVR-S806 Bedienungsanleitung

7 Oktober 2024
Pioneer

Pioneer BDR-212V Bedienungsanleitung

30 September 2024
Pioneer

Pioneer DVR-1910 Bedienungsanleitung

30 September 2024
Pioneer

Pioneer CA-HM-SST.001 Bedienungsanleitung

27 September 2024
Pioneer

Pioneer CA-R-FIA.002 Bedienungsanleitung

25 September 2024
Pioneer

Pioneer CA-R-CG.003 Bedienungsanleitung

25 September 2024
Pioneer

Pioneer CA-R-NI.005AE Bedienungsanleitung

25 September 2024
Pioneer

Pioneer CA-HM-SUZ.007 Bedienungsanleitung

25 September 2024
Pioneer

Pioneer CA-HM-HO.003 Bedienungsanleitung

25 September 2024
Pioneer

Pioneer CA-R-PI.017 Bedienungsanleitung

25 September 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
