Seite 1/4

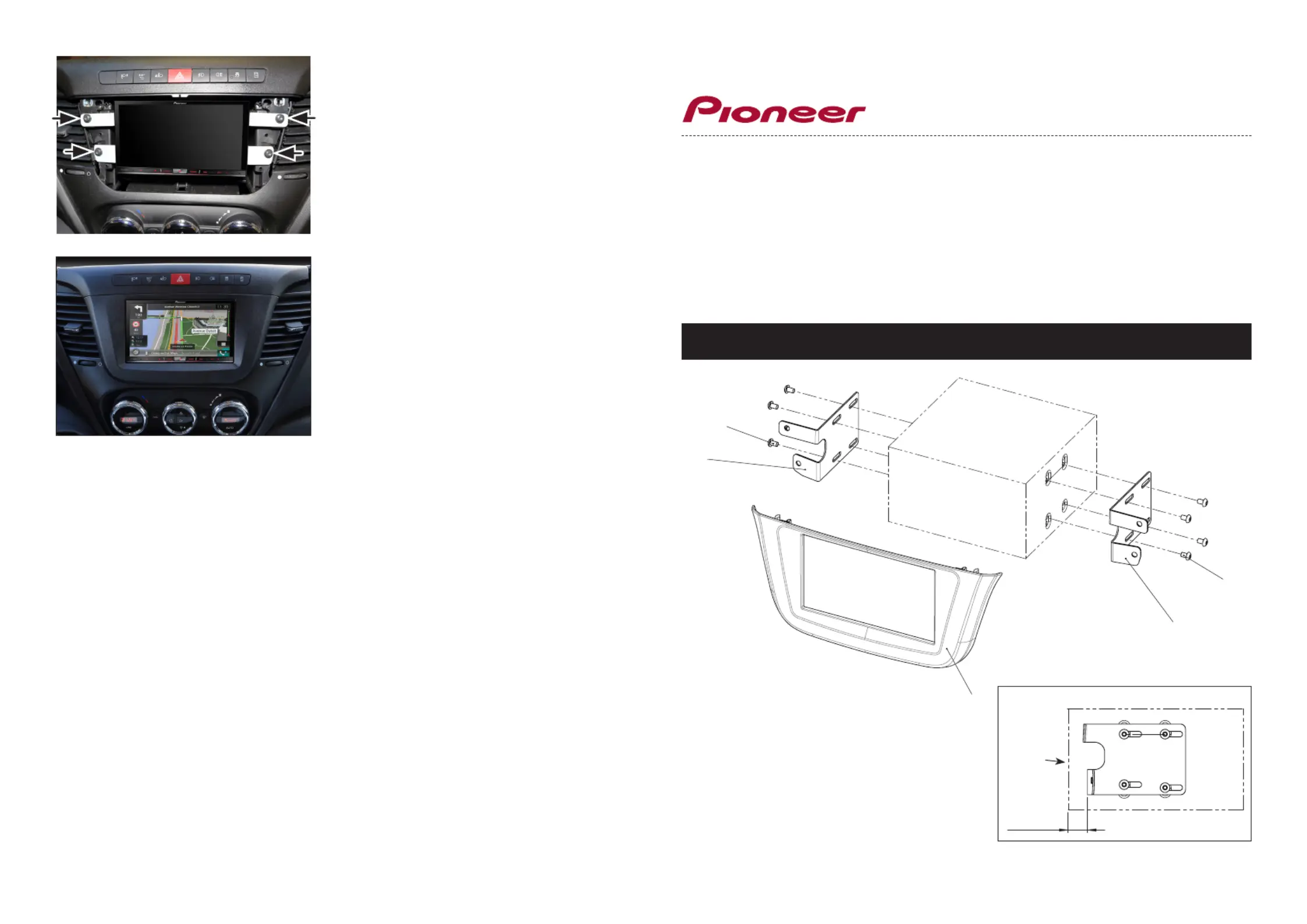

All installation work must be performed by a qualied professional installer only.
The manufacturer / dealer is not liable for any kind of incidential or indirect damages.
9. Fix head unit on dash board
(see arrows) Double DIN
Installation Manual
• Iveco Daily VI 07/2014 - 2023 part-no.: CA-HM-DAI.004
colour: black grained
Compatible with these double DIN devices
Pioneer Navigation
2
4
1
4
3
(1) Facia Plate
(2) Mounting bracket right
(3) Mounting bracket left
(4) at headed screw
~19 mm
Unit Front
Surface
preassembly of unit and brackets
10. Place facia plate until
it snaps in
1. Iveco Daily with
OEM panel
Remove pocket
(see arrows)
2. Remove anti-slip mat
(xed with double-sided tape)
3. Remove screw in the middle
of the pocket (see arrow)
4. Remove 2 screws under to top
side of the OEM panel (see arrows)
5. Remove OEM panel
Cut away plastic in order to
clear space for 2-DIN head unit
8. Connect all required circuit points
Place 2-DIN head
unit on dash board
~19 mm
Unit Front
Surface
2-DIN
head unit
6. Mount brackets with ~ 19 mm
distance to unit front surface
