5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
PARK TOOL CO. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
PARK TOOL CO.
TM-1 Tension Meter
The TM-1 can be used to accurately and reliably
measure the tension of each spoke in a wheel, the
average tension of all the spokes in a wheel, and the
relative tension between all the spokes in the wheel.
It works on nearly any bicycle spoke, no matter
what the diameter, material, or shape.
SPOKE TENSION
Wheels that are strong, reliable and long-lasting
have spokes that are properly tensioned. Tension is
the amount of force pulling on a wheel’s spokes. Spokes that have low tension
will continue to loosen as the bike is ridden, resulting in shortened spoke life
and a wheel that requires continuous re-truing. Spokes that have too much
tension can result in deforming and/or cracks near the nipple holes of the rim,
around the flange of the hub, and at the wrench flats of the spoke nipple.
In addition to achieving proper spoke tension, it is also important for all
the spokes in the wheel to have approximately the same relative tension.
Relatively great differences in tension between each of the spokes will result
in a wheel that is not laterally stable and that will come out of true more
easily and more frequently.
The recommended tension for spokes in bicycle wheels can be as low as 80
kilograms force (kgf) and as high as 130 kilograms force. As a rule of thumb, it
is best to set tension as high as the weakest link in the system will allow, which
for a bicycle wheel is usually the rim. Therefore, to obtain a spoke tension
recommendation for a specific wheel, it is best to contact the rim manufacturer.
MEASURING TENSION OF A SPOKE
1. Measure the diameter of the spoke using the included spoke diameter
gauge. The smallest slot the spoke fits into determines the diameter. For
butted spokes, measure the narrowest portion of the spoke. A measuring
caliper can also be used to measure the spoke diameter.

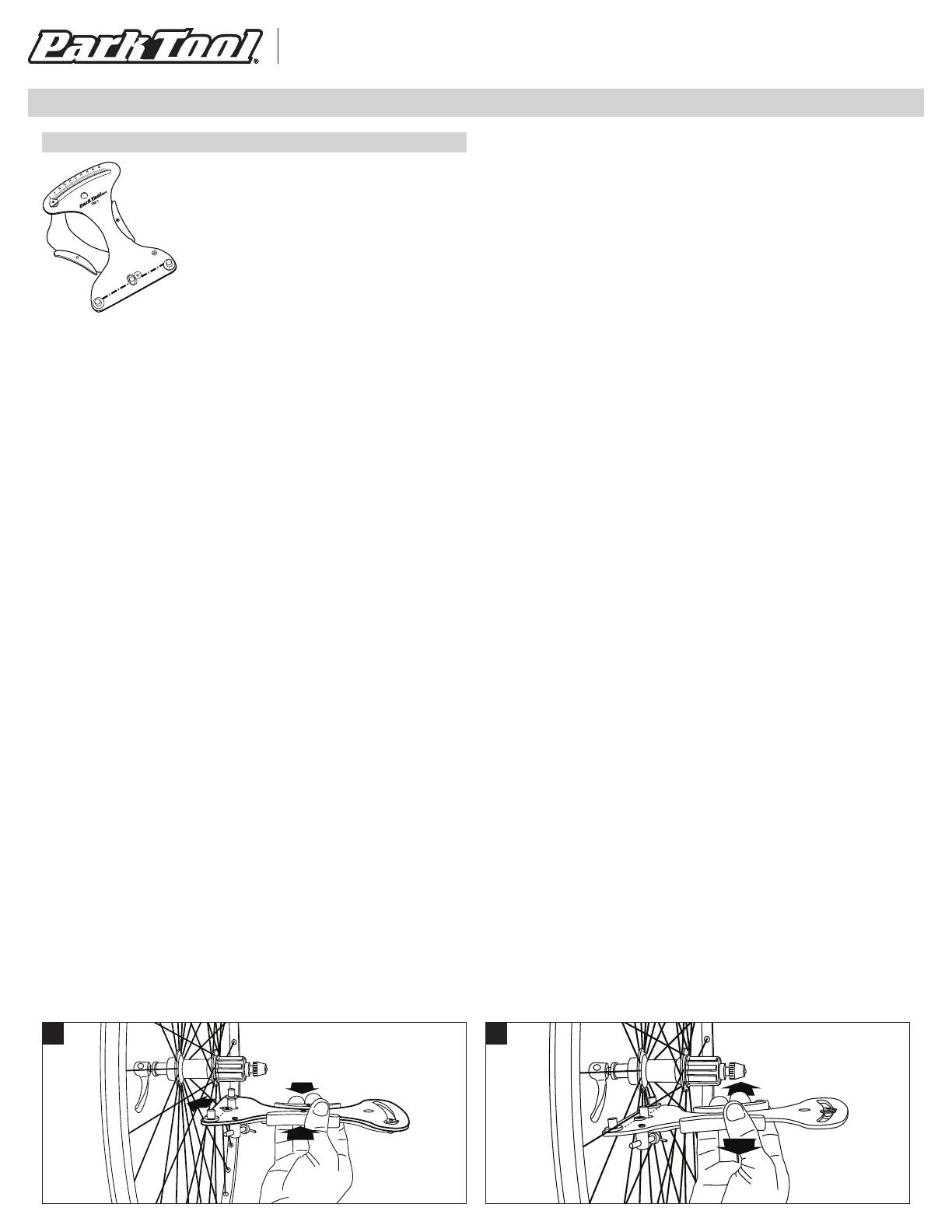

2. Hold the TM-1 horizontally (flat). Squeeze the TM-1 at the handle grips
(ref. #17) as in Picture 1. Place the spoke between the two fixed posts
(ref. #3) and the moveable post (ref. #4) as in Picture 2. Gently release
handles. NOTE: With butted spokes, position the posts so they rest on the
narrowest portion of spoke. With aero/bladed spokes, position the posts
so they rest against the wide, flat side of the spoke.
3. With the TM-1 engaged on the spoke, the pointer (ref. #14) will be pointing
to a number on the tool’s graduated scale. This number is a deflection
reading that is used in conjunction with the TM-1’s conversion table to
determine the actual tension of the spoke.
4. Using the conversion table, find the column corresponding to the material
and diameter of the spoke being measured. Follow the column down to
the row corresponding to the spoke’s deflection reading (as determined
in step 3). The number at this intersection is the actual tension of the
spoke in kilograms force (kgf).
* Other units of force sometimes used are Newtons and pounds force. One
kilogram force is approximately equal to 10 Newtons or 2.2 pounds force.
MEASURING AVERAGE SPOKE TENSION
The average tension is the sum of the individual spoke tension measurements,
divided by the number of spokes measured. Each wheel has two averages,
one for the left side spokes and one for the right side spokes. If the spoke hole
flanges of the hub are centered between the locknuts of the hub, it is possible
for the left and right sides to have nearly equal average tension. However,
if the spoke hole flanges are not centered between the locknuts of the hub,
such as on most rear wheels and front wheels with disc brake mounts, it is
not possible to have the same tension between left and right side spokes.
To determine average tension:
1. Take deflection readings of all the spokes on the right side of the wheel.
Record these numbers.
2. Add the recorded numbers together.
3. Divide the sum of the recorded numbers by the number of spokes
measured. This number is the average of the deflection readings.
4. Use the conversion table to convert the average deflection reading into
the average spoke tension in kilograms force.
5. Repeat steps 1–4 for the left side of the wheel.
MEASURING RELATIVE SPOKE TENSION
Relative tension is the tension of a spoke in comparison to the tension of one
or more other spokes. A wheel with spokes that are within plus or minus
20% of the wheel’s average spoke tension is generally considered to have
acceptable relative tension. As explained on page 3, the spokes on one side
of a wheel may be tensioned differently than the spokes on the opposite side.
Therefore, it is important to only compare the tension of a spoke relative to
spokes on the same side of the wheel.
To determine relative tension:
1. Determine the average tension of the spokes on the right side of the wheel.
2. Multiply the average tension by .8 and by 1.2. The resulting two numbers
will provide the acceptable relative tension range.
3. Use the TM-1 to take deflection readings of each individual spoke and
use the conversion chart to convert the readings into individual tension
measurements.
4. Determine if the individual tension measurements fall within the
acceptable relative tension range from step 2.
5. Repeat steps 1–4 for the left side of the wheel. If the spokes are not
within the acceptable range of relative tension, adjustments need to be
made to the tension of the spokes
NOTES:
These instructions provide basic information for using the TM-1 Tension
Meter. For a thorough discussion on use of the TM-1, as well as updated
calibration tables and information on a variety of wheel topics, visit the Park
Tool web site: (www.parktool.com).
The TM-1 Tension Meter is calibrated at the Park Tool manufacturing facility.
Do not readjust the spring, spring adjustment screw or any other parts. If the
tool is worn or damaged and appears to be inaccurate, return to Park Tool for
recalibration. Park Tool will recalibrate and return the tool for a reasonable charge.
The TM-1 Tension Meter is a precision measuring instrument and should
be used and stored with care. To avoid damage, it is recommended that the
TM-1 be stored in it’s original packaging or suspended from a bench hook. It
should always be kept clean and dry.
TM-1 Instructions / Instructions / Anleitung / Instrucciones
1 2
TM-1 Tension Mètre
Vous pouvez utiliser de façon précise et fiable le TM-1, pour mesurer la
tension de chaque rayon sur une roue, la tension moyenne des rayons d’une
roue, et la tension relative entre les différents rayons d’une même roue.
L’outil fonctionne sur pratiquement tous types de rayons, quel que soit le
diamètre, la matière utilisée ou la forme.
LA TENSION DES RAYONS
Les roues qui sont solides, fiables et bien construites sont celles dont les
rayons sont correctement tendus. La force qui est exercée sur les rayons
d’une roue s’appelle tension. Les rayons peu tendus vont continuer à prendre
du jeu au fur et à mesure que le vélo est utilisé avec comme résultat une durée
de vie très courte pour une roue qui aura constamment besoin d’être dévoilé.
Des rayons trop tendus pourront déformer et abîmer la jante au niveau du
perçage et même au niveau du moyeu et également les têtes de rayons.
Non seulement il faut obtenir la bonne tension pour une roue, il faut
également veiller à ce que la tension relative des différents rayons soit à peu
près la même. Une différence de tension entre les différents rayons donnera
comme résultat une roue qui ne sera pas stable latéralement et qui se voilera
de plus en plus fréquemment.
La tension conseillée pour les rayons d’une roue de vélo peut varier entre
80 kgf et 130 kgf. Comme règle de base il vaut mieux ajuster la tension en
fonction de l’emplacement le plus faible, et pour une roue de vélo il s’agit
généralement de la jante. Donc pour obtenir une tension spécifique pour une
roue en particulier il est conseillé de contacter le fabricant de la jante.
POUR MESURER LA TENSION D’UN RAYON.
1. Mesurer le diamètre du rayon en utilisant la gauge de mesure inclu.
Trouver l’ouverture la plus petite dans laquelle vous pouvez introduire
le rayon et vous obtenez son diamètre. Pour des rayons renforcés aux
extrémités, prenez la mesure de la partie la plus étroite. Vous pouvez
également utiliser un compas à calibrer pour prendre cette mesure.
2. Tenir le TM-1 à l’horizontal. Serrer les poignées du TM-1 (réf. #17).
Placer le rayon entre les deux montants (réf. #3) et le montant mobile
(réf. #4). Relâcher doucement les poignées. Avec des rayons renforcés,
positionner les montants de façon à appuyer sur la partie la moins large
du rayon. Avec des rayons profilés ou aéro, positionner les montants de
façon à appuyer sur la partie plate du rayon.
3. Lorsque le TM-1 est positionné sur le rayon, l’aiguille (réf. #14) indiquera
un chiffre sur le tableau. Avec ce numéro se reporter au tableau
récapitulatif du TM-1 qui convertit ce numéro en mesure de tension.
4. Avec ce tableau, trouver la colonne qui correspond au diamètre et
la matière du rayon en question. Suivre la colonne jusqu’à la rangée
indiquée à l’étape numéro 3. Le numéro à cet endroit est égal à la tension
du rayon en kilogrammes-force (kgf).*
* D’autres mesures de force qui sont parfois utilisées sont les Newtons et
les livres force. Un kilogramme-force est pratiquement l’équivalent de 10
Newtons ou 2.2 livres force.
POUR MESURER LA TENSION MOYENNE DES RAYONS.
La tension moyenne est égale à l’ensemble des mesures de tous les rayons
divisés par le nombre de rayons. Chaque roue a deux moyennes, une pour
le côté gauche et une pour les rayons côté droit. Si le perçage du moyeu est
bien centré entre les contre-écrous de blocage il est possible que la tension
moyenne côté droit et côté gauche soient pratiquement pareils. Cependant si
le perçage du moyeu pour recevoir les rayons n’est pas centré, comme sur la
plupart des roues arrière et roues avant à disque, il n’est pas possible d’avoir
une tension moyenne identique des deux côtés.
Pour déterminer une tension moyenne :
1. Prendre bonne note des numéros indiqués pour chaque rayon côté droit.
2. Faire la somme de ces numéros.
3. Diviser ce montant par le nombre de rayons mesurés. Ce chiffre
correspond à la moyenne.
4. Utiliser le tableau de conversion pour obtenir la tension moyenne des
rayons exprimés en force kilogrammes.
5. Répéter les étapes 1–4 pour le côté gauche de la roue.
POUR MESURER LA TENSION RELATIVE
La tension relative correspond à la tension d’un rayon par rapport à la tension
d’un ou d’autres rayons. Si les rayons d’une roue sont plus ou moins entre
20% de plus ou de moins que la tension moyenne on peut considérer que
ceci est acceptable. Comme indiqués en page 3, les rayons d’un côté d’une
roue peuvent avoir une tension très différente de l’autre côté. Il est donc
très important de comparer la tension d’un rayon avec la tension relative des
rayons du même côté.
Pour mesurer la tension relative :
1. Calculer la tension moyenne des rayons du côté droit de la roue.
2. Multiplier cette tension moyenne par 0,8 et 1,2. La fourchette de la
tension relative acceptable se situe entre ces deux chiffres.
3. Avec le TM-3 prendre les premières mesures de chaque rayon et
convertir ces données avec le tableau pour obtenir les chiffres de tension
pour chaque rayon.
4. Calculer si ces données sont dans la moyenne indiquée à l’étape N∞ 2.
5. Répéter les étapes 1–4 pour le côté gauche de la roue. Apporter les
réglages nécessaires pour les rayons qui auraient une tension en dehors
de la moyenne acceptable.
A NOTER:
Ces instructions fournissent l’information de base pour utiliser le Tension
Mètre TM-1. Pour une information plus complète sur le TM-1, ainsi que sur
les différents tableaux de mesure ou sur des sujets concernant les roues se
connecter au site Park Tool : www.parktool.com
Le Tension Mètre TM-1 est calibré à l’usine Park Tool. Ne pas réajuster le
ressort, la vis de réglage du ressort ou tout autre pièce. Si l’outil est usé ou
endommagé et semble peu précis le retourner à Park Tool pour le ré calibrer.
Ceci sera effectué pour un coût raisonnable.
Le Tension Mètre TM-1 est un outil de mesure de précision que vous devez
utiliser et ranger avec soin. Pour éviter toute dégradation il est recommandé
de le garder dans son emballage d’origine ou de le garder suspendu sur un
crochet. L’outil doit être propre est sec.
1 2
TM-1 Speichenspannungsmessgerät
Mit dem Speichenspannungsmessgerät TM-1 kann auf exakte und
zuverlässige Weise die Speichenspannung bestimmt werden: für jede einzelne
Speiche des Laufrads und zusätzlich die durchschnittliche Spannung aller
Speichen des Laufrads sowie die relativen Spannungsunterschiede zwischen
den einzelnen Speichen eines Laufrads. Das TM-1 passt für praktisch jeden
Speichentyp, unabhängig von Material, Durchmesser oder Form.
SPEICHENSPANNUNG
Stabile, zuverlässige und langlebige Laufräder verdanken diese
Eigenschaften exakt gespannten Speichen. Speichenspannung ist die
Zugkraft, die auf eine Speiche wirkt. Speichen mit zu geringer Spannung
lösen sich weiter bei jeder Fahrt. Die Folgen sind verkürzte Lebensdauer
der Speichen und ein Laufrad, das permanent nachzentriert werden muss.
Speichen mit zu hoher Spannung führen zu Verformungen oder Rissen an den
Felgenlöchern, den Nabenflanschen und den Speichennippeln.
Zusätzliches Kriterium für ein optimales Laufrad ist neben der richtigen
absoluten Speichenspannung eine möglichst gleichmäßige Spannung aller
Speichen. Grosse relative Spannungsunterschiede der einzelnen Speichen
verringern die Seitensteifigkeit des Laufrads erheblich und erfordern
häufiges Nachzentrieren.
Die empfohlene Speichenspannung bei Fahrrad-Laufrädern liegt zwischen
80 kg (800 N) und 130 kg (1.300 N). Als Faustregel gilt, die Speichenspannung
so hoch zu wählen, wie es das schwächste Glied der Kette erlaubt – bei
Laufrädern ist dies in der Regel die Felge. Daher sollten die Vorgaben des
Felgenherstellers unbedingt beachtet werden.
MESSUNG DER SPEICHENSPANNUNG
1. Ermitteln Sie den Durchmesser der Speichemit der mitgelieferten
Messleere. Speichen mit unterschiedliche Durchmessern (z.B.
Doppeldickend) messen Sie an der dünnsten Stelle. Zum messen des
Speichendurchmessers kann auch ein Messschieber benutzt werden.
2. Halten Sie den TM-1 horizontal (flach). Das TM-1 an den Handgriffen
zusammendrücken (Abb. #17). Die Speiche zwischen die beiden
feststehenden (Abb. #3) und den beweglichen (Abb. #4) Bolzen platzieren.
Langsam die Griffe loslassen. Bei Dickend-Speichen (1-D, Doppel-
Dickend oder 3-D) die Bolzen so positionieren, dass sie auf dem dünnsten
Abschnitt der Speiche liegen. Bei Aero-/Säbel-Speichen die Bolzen so
positionieren, dass sie gegen die breite, flache Seite der Speiche drücken.
3. Wenn das TM-1 die Speiche fasst, weist der Zeiger (Abb. #14) auf eine
Zahl auf der Skala. Diese Zahl ist ein Mass für den Zeigerausschlag
und ergibt in Verbindung mit der Umrechnungstabelle des TM-1 die
wirkliche Speichenspannung.
4. Verwendung der Umrechnungstabelle: Suchen Sie die Spalte, die dem
Material und dem Durchmesser der von Ihnen gemessenen Speiche
entspricht. Folgen Sie dieser Spalte nach unten bis zu der Zeile des von
Ihnen bestimmten Zeigerausschlags (s. Punkt 3). Der an dieser Stelle
angegebene Wert ist die aktuelle Speichenspannung in kg.*
* Mit der TM-1 Umrechnungstabelle ermitteln Sie aus dem abgelesenen
Zeigerausschlag des Geräts die Speichenspannung in kg. Andere für
die Kraft verwendete Einheiten sind Newton (N) und pounds (lbs). Ein kg
entspricht ca. 10 N und 2,2 lbs.
Die durchschnittliche Speichenspannung ist die Summe der einzelnen
gemessenen Speichenspannungen dividiert durch die Anzahl der
gemessenen Speichen. Für jedes Laufrad gibt es zwei Werte für die
durchschnittliche Speichenspannung: je einen für die rechte und die
linke Seite. Wenn die Nabenflansche den gleichen Abstand zu den
Kontermuttern der Nabenachse haben, ist es möglich, dass die beiden
Durchschnittswerte nahezu gleich sind. Wenn aber die Nabenflansche nicht
symmetrisch angeordnet sind, wie das bei den meisten Hinterrädern für
Kettenschaltungen und bei Vorderrädern mit Scheibenbremse der Fall ist,
kann auf den rechten und der linken Seite nicht dieselbe durchschnittliche
Speichenspannung eingestellt werden.
BESTIMMUNG DER DURCHSCHNITTLICHEN SPEICHENSPANNUNG:
1. Notieren Sie die Zeigerausschläge für alle Speichen auf der rechten Seite
des Laufrades.
2. Addieren Sie die notierten Zahlen.
3. Dividieren Sie die Summe durch die Anzahl der gemessenen Speichen.
Das Ergebnis ist der durchschnittliche Zeigerausschlag.
4. Benutzen Sie die Umrechnungstabelle, um aus dem durchschnittlichen
Zeigerausschlag die durchschnittliche Speichenspannung in kg zu ermitteln.
5. Wiederholen Sie Schritt 1 bis 4 für die linke Seite des Laufrads.
MESSUNG DER RELATIVEN SPEICHENSPANNUNG
Die relative Speichenspannung ist die Spannung einer Speiche im Vergleich zu
der Spannung einer oder mehrerer anderer Speichen. Bei einer Abweichung
der einzelnen Speichenspannung bis +/– 20% von der durchschnittlichen
Speichenspannung spricht man im allgemeinen von einer akzeptablen
relativen Speichenspannung. Wie erläutert Auf Seite 3, können die Speichen
der einen Laufradseite anders gespannt sein als die der Gegenseite. Daher
ist es wichtig, die Spannung der einzelnen Speiche immer nur mit dem
Durchschnitt der Speichen auf derselben Laufradseite zu vergleichen.
Bestimmung der relativen Speichenspannung:
1. Bestimmen Sie die durchschnittliche Speichenspannung für die rechte
Seite des Laufrades.
2. Multiplizieren Sie die durchschnittliche Speichenspannung mit 0,8
und mit 1,2. So bekommen Sie die beiden Werte, die den Bereich der
akzeptablen relativen Speichenspannung begrenzen.
3. Mit dem TM-1 erfassen Sie nun die Zeigerausschläge jeder einzelnen
Speiche und ermitteln dann mit der Umrechnungstabelle die jeweilige
Speichenspannung in kg.
4. Überprüfen Sie, ob die so ermittelten Werte innerhalb des in Schritt 2
bestimmten akzeptablen Bereichs für die relative Speichenspannung liegen.
5. Wiederholen Sie Schritt 1 bis 4 für die linke Seite des Laufrades. Wenn
die Werte nicht innerhalb des Bereichs für eine akzeptable relative
Speichenspannung liegen, muss das Laufrad neu zentriert werden.
HINWEISE:
Diese Anleitung bietet Basisinformationen für die Verwendung des
Speichenspannungsmessgeräts TM-1. Weitergehende Hinweise zum Einsatz
des TM-1, aktualisierte Umrechnungstabellen und Informationen zu einer
Vielzahl von Themen rund um Laufräder finden Sie auf der Park Tool Website:
www.parktool.com.
Das TM-1 wird von Park Tool bei der Herstellung kalibriert. Versuchen Sie
nicht, die Feder, die Federeinstellschraube oder irgend ein anderes Teil zu
justieren. Wenn das Gerät durch Verschleiss, Beschädigung oder sonst
einem Grund ungenau zu sein scheint, schicken Sie es zur Neu-Kalibrierung
an Park Tool bzw. an den jeweiligen Distributor in Ihrem Land. Für einen
angemessenen Kostenbeitrag wird Ihr TM-1 von Park Tool neu kalibriert und
an Sie zurückgeschickt.
Das Speichenspannungsmessgerät TM-1 ist ein Präzisionsinstrument
und sollte daher mit Sorgfalt verwendet und gelagert werden. Um
Beschädigungen zu vermeiden, wird empfohlen, das TM-1 in seiner
Originalverpackung aufzubewahren oder es an einem geeigneten Haken in
der Werkstatt aufzuhängen. Das Gerät immer sauber und trocken halten.
1 2
Produktspezifikationen
| Marke: | Park Tool |
| Kategorie: | Fahrradzubehör |
| Modell: | TM-1 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Park Tool TM-1 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Fahrradzubehör Park Tool
22 August 2024
21 August 2024
21 August 2024
20 August 2024
1 März 2024
10 Januar 2024
15 Dezember 2023
26 Juni 2023
26 Juni 2023
26 Juni 2023
Bedienungsanleitung Fahrradzubehör
- Fahrradzubehör Crivit
- Fahrradzubehör Nedis
- Fahrradzubehör SKS
- Fahrradzubehör Thule
- Fahrradzubehör Powerfix
- Fahrradzubehör Hema
- Fahrradzubehör Vaude
- Fahrradzubehör Abus
- Fahrradzubehör Fiamma
- Fahrradzubehör Stanley
- Fahrradzubehör Garmin
- Fahrradzubehör SBS
- Fahrradzubehör Master Lock
- Fahrradzubehör Silverline
- Fahrradzubehör Evoc
- Fahrradzubehör EUFAB
- Fahrradzubehör Trelock
- Fahrradzubehör Prophete
- Fahrradzubehör Kayoba
- Fahrradzubehör Bobike
- Fahrradzubehör Topeak
- Fahrradzubehör AXA
- Fahrradzubehör Tacx
- Fahrradzubehör Spokey
- Fahrradzubehör DNT
- Fahrradzubehör Blackburn
- Fahrradzubehör Lezyne
- Fahrradzubehör Security Plus
- Fahrradzubehör Ergon
- Fahrradzubehör Stoy
- Fahrradzubehör Shimano
- Fahrradzubehör Giant
- Fahrradzubehör Knog
- Fahrradzubehör MET Helmets
- Fahrradzubehör OnGuard
- Fahrradzubehör Valk
- Fahrradzubehör Kemo
- Fahrradzubehör KLICKfix
- Fahrradzubehör Basil
- Fahrradzubehör IXS
- Fahrradzubehör MOTO
- Fahrradzubehör AARON
- Fahrradzubehör Pletscher
- Fahrradzubehör Funn
Neueste Bedienungsanleitung für -Kategorien-
10 Oktober 2024
8 Oktober 2024
30 September 2024
27 September 2024
21 September 2024
20 September 2024
16 September 2024
15 September 2024
15 September 2024
15 September 2024
