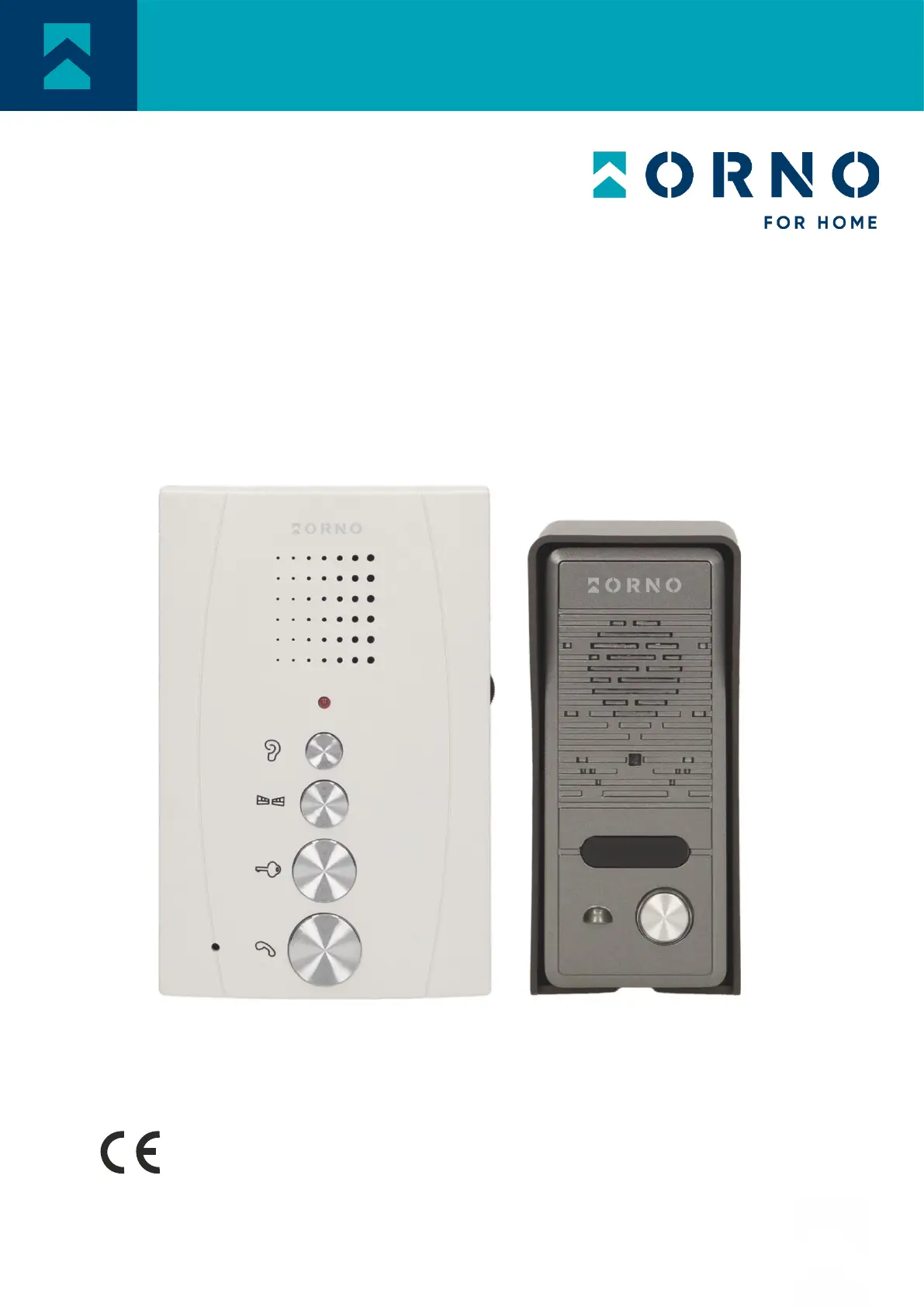

Instrukcja obsługi i montażu
Zestaw domofonowy ELUVIO
OR-DOM-RE- 491
STOP!
Zanim przystąpisz do montażu koniecznie przeczytaj instrukcję obsługi!
Uszkodzenia wynikające z błędnego podłączenia
NIE PODLEGAJĄ NAPRAWIE Z TYTUŁU GWARANCJI
2
SPIS TREŚCI
1. UWAGI WSTĘPNE …………………………………………………………………………………………………………………………………….
2. CHARAKTERYSTYKA ………………………………………………………………………………………………………………………….……
3. DANE TECHNICZNE …………………………………………………………………………………………………………………………………
4. BUDOWA ZESTAWU ………………………………………………………………………………………………………………..……………..
5 SCHEMAT PODŁĄCZENIA . ………………………………………………………………………………………………………………….….
6. INSTALACJA …………………………………………………………………………………………………………………………………………….
7. OBSŁUGA ZESTAWU ……………………………………………………………………………………………………………………………….
8. CZYSZCZENIE I KONSERWACJA …………………………………………………………………………………………….................
2
2
3
3
4
5
6
6
1. UWAGI WSTĘPNE
Przed rozpoczęciem korzystania z urządzenia, należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz
zachować ją na przyszłość. Dokonanie samodzielnych napraw i modykacji skutkuje utratą gwarancji. Producent nie
odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia. Montaż
urządzenia powinien być wykonany przez osobę doświadczoną zaznajomioną z odpowiednimi przepisami dotyczącymi
instalacji obowiązującymi w danym kraju lub elektryka. Z uwagi na fakt, że dane techniczne podlegają ciągłym
modykacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz
wprowadzania innych rozwiązań konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu.
Dodatkowe informacje oraz wsparcie techniczne związane z produktem dostępne na www.orno.pl. Orno-Logistic
Sp. z o.o. nie ponosi odpowiedzialności za skutki wynikające z nieprzestrzegania zaleceń niniejszej instrukcji. Firma Orno-
Logistic Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w instrukcji - aktualna wersja do pobrania ze strony
support.adviti.pl. Wszelkie prawa do tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są
zastrzeżone.
1. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.
2. Wszelkie czynności wykonuj przy odłączonym zasilaniu.
3. Nie zanurzaj urządzenia w wodzie i innych płynach.
4. Nie obsługuj urządzenia gdy uszkodzona jest obudowa.
5. Nie zrywaj plomb ani nie otwieraj urządzenia i nie dokonuj samodzielnych napraw.
6. Produkt nie jest zabawką. Trzymać z dala od dzieci.
7. Podłączać wyłącznie w sposób podany na schematach podłączenia.
Uszkodzenia wynikające z błędnego podłączenia nie podlegają naprawie z tytułu gwarancji!
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w sprzęcie
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny
materiał, z którego możemy odzyskać surowce takie jak miedź, cyna, szkło, żelazo i inne. Symbol
przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego
dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie,
że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego
przetworzenia. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie
informacyjnym sklepu oraz w urzędzie miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem zapobiega
negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!
06/2023
2. CHARAKTERYSTYKA
Domofon - -RE- 4 przeznaczony jest do montażu w budynkach jednorodzinnych. Umożliwia zdalne OR DOM 91
prowadzenie rozmowy pomiędzy panelem zewnętrznym, a unifonem oraz bezpośrednie sterowanie ryglem
elektromagnetycznym, który służy do otwierania drzwi lub furtki po wywołaniu z zewnątrz.
Charakterystyka:
- niewielki rozmiar panelu zewnętrznego, który zmieści się nawet na wąskim słupku,
- montaż natynkowy (po zastosowaniu daszka ochronnego),
- unifon bezsłuchawkowy, głośnomówiący,
- dodatkowy przycisk sterowania drugim wejściem np. bramą.
3
3. DANE TECHNICZNE
TYP URZĄDZENIA:
SPOSÓB INSTALACJI:
SYSTEM ŁĄCZENIA ELEKTROZACZEPU (2 żyły):
SYSTEM KOMUNIKACJI:
jednorodzinny
4-żyłowy/3-żyłowy (patrz schemat podłączenia)
z panelem zewnętrznym/z unifonem
duplex
UNIFON
ILOŚĆ MELODII:
NAPIĘCIE ZASILANIA:
KONTROLA DOSTĘPU - STEROWANIE BRAMĄ:
1 (dźwięk generowany elektronicznie)
12V DC, 2000mA
tak, styk bezpotencjałowy
MONTAŻ:
MATERIAŁ:
WYMIARY:
WAGA NETTO:
natynkowy
Tworzywo sztuczne
137x90x26mm
0,14kg
PANEL ZEWNĘTRZNY
KONTROLA DOSTĘPU – STEROWANIE ELEKTROZACZEPEM:
STOPIEŃ OCHRONY:
ZASILANIE:
TEMPERATURA PRACY:
MONTAŻ:
MATERIAŁ:
WYMIARY:
WAGA NETTO:
tak, 12V DC max. 500mA
IP44
12V DC, 2000mA
- °C ~ +40°C25
natynkowy
ABS/aluminium
124x56x41,5mm
0,15kg
4. BUDOWA ZESTAWU
rys. 1 Budowa unifonu
rys. 2 Budowa panelu zewnętrznego
UNIFON
UNIFON
UNIFON
UNIFONUNIFON
1. Głośnik
2. Wskaźnik LED
3. Regulacja głośności
4. Dyskretny podsłuch
5. Otwarcie bramy
6. Otwarcie furtki
7. Mikrofon
8. Rozpoczęcie i zakończenie rozmowy
PANEL ZEWNĘTRZNY
1. Głośnik
2. Przycisk wywołania
3. Daszek ochronny
4. Mikrofon
5. Zaciski podłączeniowe
