Seite 1/8

TEKNISK DATA

Strömkälla DC 2 x 1.5V AA batteri

Batterityp: Gold Peak Group: GP 15A LR6 or Energizer: E91

Radiofrekvens 433 MHz

Räckvidd, fri sikt upp till 20 m

Larmsignal 85 dB (A) vid 3 meter

Driftstemperatur 5°C – 45°C

Luftfuktighet 10 – 90 %

Temperatursensorer 54–70 °C (EN-54)

Denna instruktionsfolder innehåller viktig information

om hur man korrekt installerar och sköter brand-

varnaren. Läs igenom hela denna folder före

installation och behåll foldern för framtida referens.

Nexas brandvarnare FS-588/RF är konstruerad

för att känna av rökpartiklar. Den har en inbyggd

temperatursensor för att ge en tidig varning om en

brand skulle uppstå, (förutsatt korrekt placering och

underhåll). Huvudskapliga egenskaper:

• Inbyggd temperaturvarnare

• Hög känslighet och stabilitet

• Test- och pausfunktion

• LED-diod visar normal funktion

• Signal vid låg batterispänning

• Kan anslutas i serie med upp till 12 st brandvarnare

VIKTIGT

• Radioräckvidden kan variera beroende på placering,

byggnadens utformning och dess material.

• Ta inte bort eller koppla ifrån batterierna för att stoppa

falsklarm, då förloras brandvarnarens viktiga funktion.

Öppna fönster eller ventilera luften runt brandvarnaren

för att stoppa larmet och/eller tryck på pausknappen.

• Brandvarnaren är avsedd att användas i enbostadshus.

I ﬂerbostadshus ska varje bostad utrustas med egna

brandvarnare.

• Denna brandvarnare är inte lämplig för användning i

byggnader som inte är bostäder. Brandvarnaren är inte

en ersättning för ett fullvärdigt larmsystem som krävs

enligt lag eller av brandmyndighet.

• Brandvarnaren upptäcker förbränningspartiklar i luften

(rök). Den reagerar inte på ﬂammor eller gas.

• Brandvarnaren är konstruerad att avge en larmsignal

om en brand håller på att utvecklas.

• Brandvarnaren bör testas varje vecka och bytas ut vart

tionde år.

PLACERING AV BRANDVARNAREN

En förutsättning för att brandvarnaren ska kunna ge tidig

varning är att den är installerad där branden uppstår. Nexa

rekommenderar därför att du installerar en brandvarnare i

varje rum och på alla våningar.

Enplans bostad: För att få ett minimiskydd, placera

larmet i entréhallen mellan boendeytorna (inklusive köket)

och sovutrymmena. Placera den så nära boendeytorna

som möjligt och se till att larmet kan höras vid vistelse i

sovrummen. Se gur 1 för exempel.

Flervånings bostad: För att få ett minimiskydd, placera

ett larm i trapphuset (entréplan) och ytterligare ett larm

ovanför övervåningens trappavsats, samt ett larm i taket i

källaren vid foten av trappan. Detta täcker källarvåningen

men inte krypgrund och oinredda vindsutrymmen.

Se exempel i gur 2.

Takmontering

Eftersom het rök stiger och sprids, rekommenderas du att

montera den i taket på en central plats. Undvik områden

där luften inte cirkulerar, t.ex. hörnutrymmen. Håll den

även borta från föremål som kan förhindra ett fritt luftöde.

Placera enheten minst 30 cm från ljusarmaturer eller

inredningsdetaljer som kan hindra rök/värme att nå fram

till detektorn. Placera den minst 1 meter från väggen. Se

gur 3A.

Väggmontering, då takmontering ej är möjlig

Undvik att montera enheten långt inne i ett hörn.

Placera brandvarnarens övre kant minst 15 cm och

högst 30 cm från taket. Se gur 3A.

I lutande tak

På ytor som lutar eller innertak som går upp i nock, ska

detektorn monteras 90 cm från den högsta punkten mätt

horisontellt därför att stillastående luft under nocken kan

hindra rök att nå fram till enheten. Se gur 3B.

OBS: För rekommenderat/maximalt skydd ska ett larm

ﬁnnas i varje rum (utom kök, badrum och garage).

PLACERA INTE NÅGOT LARM I KÖKET eller i

BADRUMMET då matos eller ånga kan aktivera larmet.

PLACERA INTE NÅGOT LARM I GARAGET då det är risk

att avgaserna aktiverar det.

MONTERING

1. Ta bort monteringsplattan på baksidan av

brandvarnaren genom att vrida monteringsplattan

moturs.

2. Sätt i 2 st AA / LR6-batterier. Var noga med att du har

rätt polaritet (+/-).

3. Testa och programmera brandvarnaren, se avsnitt

TESTA och PROGRAMMERA.

4. Installera monteringsplattan på valt ställe i taket. Var

noga med placeringen av din brandvarnare.

5. Placera brandvarnaren mot monteringsplattan och

vrid brandvarnaren medurs tills den klickar på plats.

6. Tryck på testknappen för att kontrollera att

brandvarnaren fungerar korrekt.

TESTA

TESTA Testa dina brandvarnare genom att trycka på

testknappen. Brandvarnaren kommer svara genom att

avge larmsignal.

• Testa både före och efter installation för att vara säker

på att de fungerar.

• Testa enbart med testknappen. Använd aldrig öppen

eldslåga då detta kan förstöra brandvarnaren.

• Testa dina brandvarnare rutinmässigt 1 gång/vecka.

Testa sammankopplade: Det ta upp till 60 sekunder

innan samtliga sammankopplade varnare svarar/

avger alarm. HÅLL INNE TESTKNAPPEN tills alla

brandvarnare har avgett alarm.

PROGRAMMERA

FS-558/RF är utrustad med sändare och mottagare för

att kunna kommunicera med varandra. För att detta ska

fungera måste brandvarnarna kopplas samman genom

en programmering.

Välj en av varnarna som masterenhet och markera

den med ett M på baksidan så att du känner igen den,

även i ett senare skede. Vid programmeringen skickar

masterenheten ut radiokod till övriga varnare så att de

kopplas samman.

1. Tryck in masterenhetens testknapp ca 15 sekunder

tills LED-indikeringen lyser med ett fast sken.

Masterenheten är nu i programmeringsläge och redo

att dela ut radiokod till övriga varnare. Masterenheten

stannar kvar i programmeringsläge i cirka 30

sekunder innan den återgår till normalläge.

2. Med masterenheten i programmeringsläge, tryck

och håll ned slavenhetens testknapp till dess att

LED-indikeringen lyser med fast sken (1–3 sek),

släpp sedan upp knappen. Både masterenheten

och slavenhetens LED-indikeringar skall nu blinka

snabbt i 2 sekunder. Detta visar att de två är

sammankopplade.

3. Upprepa steg 2 med samtliga slavenheter som ska

anslutas i samma system.

4. Avsluta programmeringen genom att trycka på

testknappen på masterenheten så LED-indikeringen

slocknar.

HALL

TRAPP-

AVSATS

KÄLLARE

VARDAGSRUM

BADRUM

KÖK

SOVRUM

HALL

Maximalt/

rekommenderat

skydd

Minimalt skydd

BADRUMSOVRUM

KÖK VARDAGS-

RUM

TAK

VÄGG

BÄST I MITTEN

AV RUMMET

Minst 1 m

Min.

15 cm

Max.

30 cm

90 cm

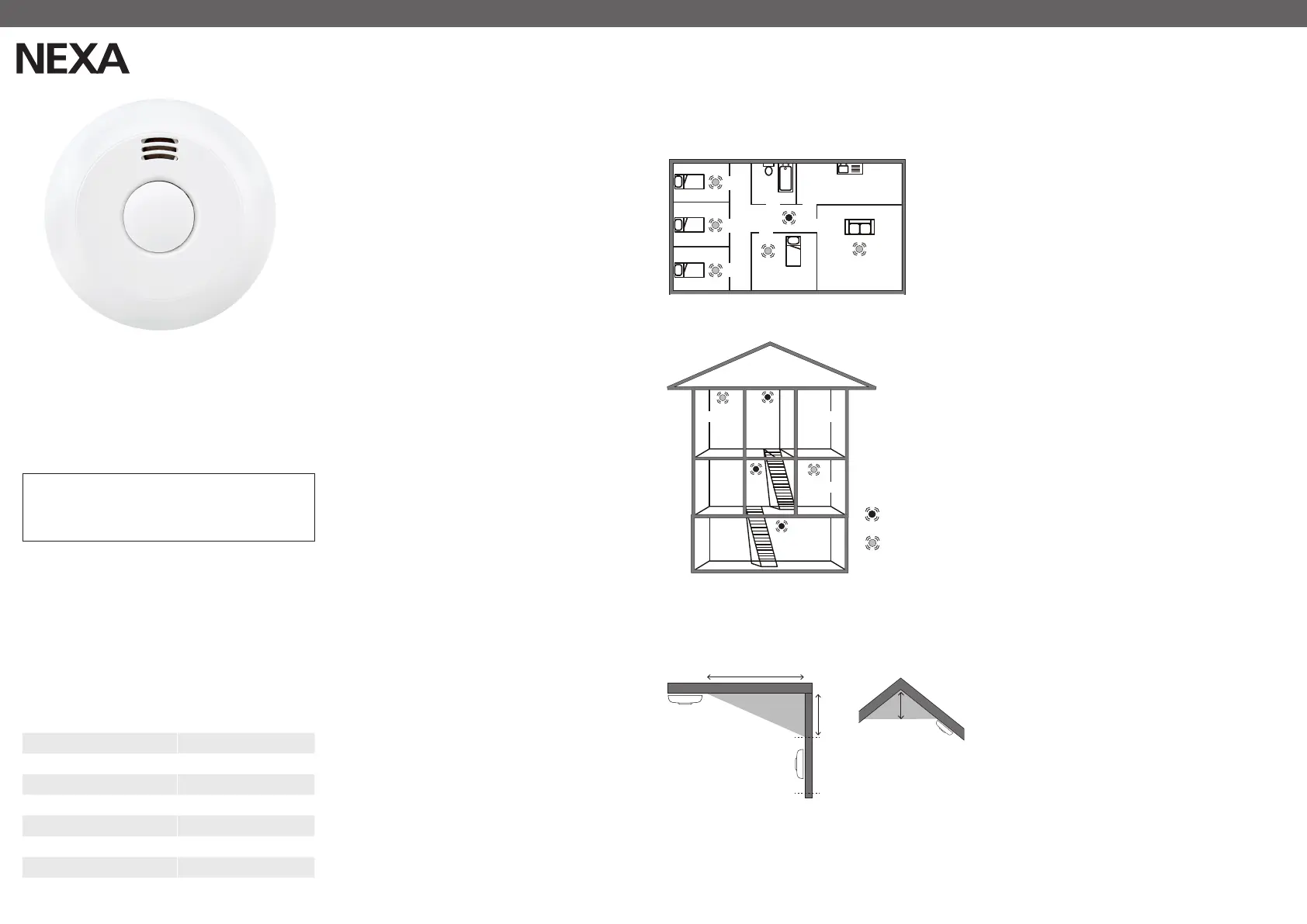

FIGUR 1. Enplans bostad

FIGUR 3A FIGUR 3B

FIGUR 2. Flervånings bostad

PLACERING I TAK OCH PÅ VÄGG

OPTISK BRANDVARNARE FÖR

TRÅDLÖS SERIEKOPPLING

Modell: FS-558/RF

RADERA PROGRAMMERING (återställning)

1. Tryck och håll inne testknappen på den enhet som

skall återställas i ca 20 sekunder till dess att LED-

indikatorn börjar blinka snabbt, släpp upp knappen.

LED-indikeringen skall nu lysa med fast sken.

2. När LED-indikeringen lyser med fast sken, tryck 2

gånger på testknappen.Vid lyckad återställning ljuder

brandvarnaren med en kort ljudsignal.

3. Upprepa steg 1 och 2 med alla enheter som ska

återställas.

OBS: Ett antal faktorer kan leda till att den trådlösa

kommunikationen störs. Du bör därför testa brandvar-

nare varje vecka för att kontrollera att kommunikationen

mellan enheterna fungerar som den ska.

DRIFT

Vid normal drift blinkar brandvarnarens lysdiod var 40:e

sekund. Detta betyder att batteriet och enheten fungerar

korrekt. Om varnaren upptäcker rök kommer den att

avge ett högt, pulserande larm och den röda lysdioden

kommer att lysa med ett pulserande sken tills röken är

borta.

PAUSFUNKTIONEN

Brandvarnaren har en kombinerad knapp för test- och

pausfunktion. Med pausfunktionen kan du stoppa

larmsignalen om varnaren utlöses på grund av ett

falsklarm. Du aktiverar pausfunktionen genom att trycka

in test-/pausknappen under tiden som enheten larmar.

Larmet kommer att stoppas i 10 minuter. Brandvarnaren

återställs till normal känslighet efter att pausperioden

på 10 minuter är över. Vid behov trycker du in paus-

knappen igen för att återigen pausa larmet. Om du har

seriekopplade brandvarnare, kan du pausa samtliga

sammankopplade enheter genom att trycka in test- och

pausknappen på den varnare som utlöste larmet.

BYTA BATTERI

Hur ofta batteriet behöver bytas beror på batteritypen.

Byt gärna batterier rutinmässigt en gång per år, gärna

på ett bestämt datum.

1. Vrid brandvarnaren moturs för att ta loss den från

monteringsplattan.

2. Ta ut de gamla batterierna.

3. Sätt i nya batterier. Kontrollera rätt polaritet +/-.

4. Placera brandvarnaren mot monteringsplattan och

vrid brandvarnaren medurs tills den klickar på plats

5. Tryck på testknappen för att testa brandvarnaren.

LARMSIGNALER

FS-558/RF avger olika larmsignaler. Den varnare som

upptäckt rök eller värme avger en annan ljudsignal vilket

gör att du kan lokalisera vilken varnare som larmat.

VANLIGA ORSAKER OCH HUR MAN

UNDVIKER FALSKLARM

En brandvarnare detekterar och reagerar på rökpartiklar i

luften. Rökpartiklarna gör att brandvarnaren larmar. Denna

funktion innebär att brandvarnaren även kan reagera på

dammpartiklar, fukt eller andra partiklar i form av pollen,

insekter mm. Dessa faktorer är oftast orsaken till falsklarm.

Tillverkare:

Nexa Trading AB, Sverige

Prestandadeklarationen (DoP) nns

på vår webbplats – www.nexa.se

STATUS RÖD LED LARMSIGNAL

Normalläge Blinkar 1 gång

varje 40 sek Ingen

Batteribyte / låg

batterispänning

Blinkar 1 gång

varje 40 sek

Kort ljudsignal

varje 40 sek

Felvarsel Ingen Kort ljudsignal

varje 40 sek

Pausläge Blinkar 1 gång

varje 8 sek Ingen

STATUS RÖD LED LARMSIGNAL

Brandvarnaren

känner av rök Blinkar Upprepande:

3 långa ljudsingnaler – paus

Brandvarnaren

känner av

temperaturstigning

Blinkar Upprepande:

3 korta ljudsignaler – paus

Trådlöst anslutna

enheter som tar

emot signal från

varnare som larmat

Blinkar Upprepande:

2 korta ljudsignaler – paus

FELKÄLLA ÅTGÄRD

Ånga och fukt. Falsklarm kan uppstå om brandvarnaren

är placerad för nära badrum, tvättstuga eller andra platser

med hög luftfuktighet.

Placera brandvarnaren minst 2 meter från badrum, tvättstuga

eller andra platser där hög luftfuktighet kan förekomma.

Damm och smuts. Då luften passerar fritt genom detektions-

kammaren kommer brandvarnaren locka till sig en del

damm och pollenpartiklar. Detta kan detta leda till falsklarm.

Brandvarnaren kan också bli mer känslig p g a detta vilket

kan medföra oönskade larm.

Dammsug brandvarnaren regelbundet, använd ett munstycke

av plast så att elektroniken inte skadas. Undvik att montera

brandvarnare på ställen med mycket damm och smuts. Sätt

gärna en ”hätta” över brandvarnaren eller ta bort den helt och

hållet under tiden du utför renoveringsarbeten hemma.

Drag, damm och luftströmmar. Falsklarm kan bero på

att brandvarnaren har placerats för nära dörrar, fönster,

ventilationssystem, ﬂäktar, luftkanaler, värmepumpar eller

liknande. Detta kan medföra att dammpartiklar virvlar upp

och in i detektionskammaren.

Installera inte brandvarnare där det är dragigt, i närheten

av fönster och dörrar, ventilation, ﬂäktar, luftkanaler,

värmepumpar eller liknande. Hitta en bättre placering för

brandvarnaren, längre bort från drag och luftströmmar.

Temperaturvariationer kan skapa kondens i detektions-

kammaren. Till exempel om brandvarnaren placeras i ett

rum där fönster öppnas för ventilation under vintern, nära

utgångar, balkongdörrar eller andra platser där det växlar

mellan kallt och varmt.

Undvik att montera brandvarnare i rum med snabba

temperaturväxlingar eller nära fönster och dörrar som ofta

öppnas och stängs. Flytta brandvarnaren till en plats med

en mer jämn och stabil temperatur.

Ogynnsam placering. Fel placering i en instabil inom-

husmiljö, drag, närhet till elektriska apparater (EMC)

och belysning kan orsaka falsklarm.

Placera brandvarnare minst 5 meter från öppna spisar,

kaminer eller andra värmeapparater. 2 meter från

ventilationskanaler, värmepumpar och luftkonditionering.

1 meter från lampor och lysrör.

BRANDVARNARENS GARANTI

Denna brandvarnare har 3 års begränsad garanti mot

tillverkningsfel. (Gäller från inköpsdatum.) Batterierna

täcks inte av garantin. Garantiansvaret är begränsat

till värdet av en motsvarande brandvarnare. Defekta

brandvarnare ska återlämnas till återförsäljaren till-

sammans med en beskrivning av problemet. Godkänd

reklamation ersätts med en ny brandvarnare av samma

eller likvärdig typ. Vid reklamation måste kvitto som

bekräftar inköpsdatum uppvisas.

UNDERHÅLL OCH RENGÖRING

Brandvarnaren bör rengöras regelbundet och minst

två gånger per år. Rengör din brandvarnare genom att

dammsuga utvändigt längs öppningen mot den optiska

kammaren, så att damm och smuts försvinner.

VIKTIGT: Försök inte öppna luckan för att rengöra inuti

brandvarnaren, då gäller inte garantin.

ÅTERVINNING

• Enheten består huvudsakligen av återvinningsbart

material.

• Släng inte förpackningen, enheten och innehållet i

förpackningen med hushållssoporna, utan att följa

gällande bestämmelser.

• Enligt EU-direktiv 2002/96/EG om avfall från elektrisk

och elektronisk utrustning (WEEE), ska denna produkt

återvinnas.

• För mer information, ring återförsäljaren eller den

lokala myndighet som ansvarar för avfallshantering

Testknapp

Optisk kammare

Med Nexa Bridge och brandvarnaren FS-558/RF

kan du enkelt skapa en automation som startar

när brandvarnaren aktiveras. Exempelvis kan en

notis skickas till mobilen, sirener aktiveras eller

lampor tändas.

0359

Nexa Trading AB

Datavägen 37B

436 32 Askim, Sverige

NEXA13215-CPR-001

EN14604:2005/AC:2008

Brandvarnare för hushållsbruk

TECHNICAL DATA

Power source DC 2 x 1.5V AA battery

Battery: Gold Peak Group: GP 15A LR6 or Energizer: E91

Radio frequency 433 MHz

Range, clear line of sight up to 20 m

Alarm signal 85 dB (A) at 3 metres

Operating temperature 5°C – 45°C

Ambient humidity 10 – 90 %

Temperature sensors 54-70 °C (EN-54)

This instruction folder contains important information

on correct installation and maintenance of your smoke

alarm. Read through the whole folder before installing

it, and keep the folder for future reference.

Nexa’s FS-588/RF smoke alarm is designed to detect

smoke particles. It has a built-in temperature sensor to

provide an early warning in the event of a ﬁre (as long

as it is positioned and maintained correctly).

Primary features:

• Built-in temperature warning device

• High levels of sensitivity and stability

• Test and pause functions

• LED shows normal function

• Signal on low battery voltage

• Can be connected in series with up to 12 smoke alarms

IMPORTANT

• The radio range may vary depending on the location, the

design of the building and the materials used in the building.

• Do not remove or disconnect the batteries to stop false

alarms as this will disable the vital function of the smoke

alarm. Open windows or ventilate the air around the smoke

alarm in order to stop it, and/or press the pause button.

• The smoke alarm is intended for use for use in single-

family homes. In multiple-occupancy buildings, each

home must be equipped with its own smoke alarms.

• This smoke alarm is not suitable for use in buildings that

are not used for residential purposes. The smoke alarm

is no substitute for a full alarm system that is required

by law or by the ﬁre authorities.

• The smoke alarm detects combustion particles in the air

(smoke). It does not react to ﬂames or gas.

• The smoke alarm is designed to emit an alarm signal if a

ﬁre is developing.

• The smoke alarm should be tested every week and

replaced every ten years.

POSITIONING THE SMOKE ALARM

For the smoke alarm to provide an early warning, it has to

be installed in the location where the re starts. Therefore,

Nexa recommends that you install smoke alarms in each

room and on all oors.

Single-level home: To achieve minimum protection,

position the alarm in the entrance hall between the living

areas (including the kitchen) and the sleeping areas.

Position it as close as possible to the living areas, and

make sure the alarm can be heard by anyone in the

bedrooms. See Figure 1, for example:

Multi-storey home: To achieve minimum protection,

position and alarm in the stairwell (at ground level) and

another alarm above the landing on the top oor, as well

as an alarm on the ceiling in the basement at the foot of

the stairs. This covers the basement level, but not crawl

spaces and unfurnished attics.

See the example in Figure 2.

Ceiling installation

Hot smoke rises and spreads, so installing your smoke alarm in

a central location on the ceiling is recommended. Avoid areas

where air does not circulate, e.g. corners. Also keep it away

from objects that may prevent the free ow of air. Position the

device at least 30 cm from light ttings or interior ttings that

may prevent smoke/heat reaching the detector. Position it at

least 1 metre away from the wall.

See Figure 3A.

Wall mounting, if ceiling mounting is not possible

Avoid installing the device a long way into a corner.

Position the upper edge of the smoke alarm at least 15 cm and

no more than 30 cm away from the ceiling. See Figure 3A.

Sloping ceilings

In the case of sloping surfaces or ceilings that move up

towards a ridge, the detector must be installed 90 cm from

the highest point, measured horizontally, because still air

under the ridge may prevent smoke reaching the device.

See Figure 3B.

NOTE: There must be an alarm in every room (except the

kitchen, bathroom and garage) to provide recommended/

maximum protection. DO NOT POSITION AN ALARM IN THE

KITCHEN or BATHROOM as cooking smells or steam may

activate the alarm. DO NOT POSITION AN ALARM IN THE

GARAGE as there is a risk of it being triggered by exhaust fumes.

INSTALLATION

1. Remove the mounting plate on the back of the

smoke alarm by rotating the mounting plate

counterclockwise.

2. Insert 2 x AA / LR6 batteries. Make sure you are using

the correct polarity (+/-).

3. Test and programme the smoke alarm – see the

sections TESTING and PROGRAMMING.

4. Install the mounting plate in a selected location on the

ceiling. Take care when positioning your smoke alarm.

5. Place the smoke alarm on the mounting plate and rotate

the smoke alarm clockwise until it clicks into place.

6. Press the test button to check that smoke alarm is

working correctly.

TESTING

Test your smoke alarms by pressing the test button. Your

smoke alarm will respond by emitting an alarm signal.

• Test your alarms both before and after installation so

as to be sure that they are working.

• Only test your alarms using the test button. Never use

a naked ame as this may destroy the smoke alarm.

• Get into the habit of testing your smoke alarms once a week.

Testing interlinked alarms: It takes up to 60 seconds

for all interlinked alarms to respond/emit an alarm.

HOLD DOWN THE TEST BUTTON until all smoke

alarms have emitted an alarm.

PROGRAMMING

The FS-558 / RF is equipped with RF transmitter

and receiver to communicate with each other. For

this to work, the re alarms must be connected by

programming.

Select one of the smoke alarms as the master unit and

mark it with an M for ease of recognition.

During programming, the master device sends out radio

code to the other smoke alarms to interconnect them.

1. Press the master unit test button for about 15

seconds until the LED indicator lights up with a solid

light. The master unit is now in programming mode

and ready to hand out radio code the other smoke

alarms. The master unit stays in programming mode

for about 30 seconds before returning to normal

mode.

2. With the master unit in programming mode, press

and hold the slave unit’s test button until the LED

indicator is solidly lit (1-3 seconds), release the

button. Both the master unit and slave unit LED

indicators will now blink quickly for 2 seconds. This

shows that the two are interconnected.

3. Repeat step 2 with all slave units to be connected to

the same system.

4. Quit programming by pressing the test button on the

master unit so that the LED indicator goes out.

HALL-

WAY

BASEMENT

LIVING ROOM

BATHROOM

KITCHEN

BEDROOM

HALLWAY

Maximum /

recommended

protection

Minimum

protection

BATHROOM

BEDROOM

LIVING

ROOM

LANDING

KITCHEN

CEILING

WALL

BEST IN THE

MIDDLE OF THE ROOM

Min. 1 m

Min.

15 cm

Max.

30 cm

90 cm

FIGURE 1. Single-level home

FIGURE 3A FIGURE 3B

FIGURE 2. Multi-storey home

LOCATION ON CEILING AND WALL

OPTICAL SMOKE ALARM FOR

WIRELESS CONNECTION IN SERIES

Model: FS-558/RF

Produktspezifikationen

Marke:	Nexa
Kategorie:	Rauchmelder
Modell:	FS-558/RF
Produktfarbe:	Weiß
Übertragungstechnik:	Kabellos
Akku-/Batterietyp:	AA
Höhe:	25 mm
Energiequelle:	Akku
Befestigungstyp:	Oberflächenmontiert
Betriebstemperatur:	5 - 45 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 90 %
Anzahl:	2
Anzahl unterstützter Akkus/Batterien:	2
Durchmesser:	120 mm
Akkus/Batterien enthalten:	Ja
Interkonnektabel:	Ja
Bandbreite:	433.92 MHz
Pause-Funktion:	Ja
Warnung Dezibel:	85 dB
Maximale Reichweite:	20 m
Schrauben enthalten:	Ja
Detektortyp:	Luftprobendetektor
