Seite 1/4
BA SC2819-SC88-SC98-pro MP; DE, GB - 22476 - 2008.05-03
Bedienungsanleitung (Seite 1 von 2)
D
Schaltcomputer (Wochen- oder Jahresuhr) SC 28.19 pro / SC 88.X0 pro / SC 98.X0 pro 172 419 pro / 179 4X0 pro / 179 6X0 pro

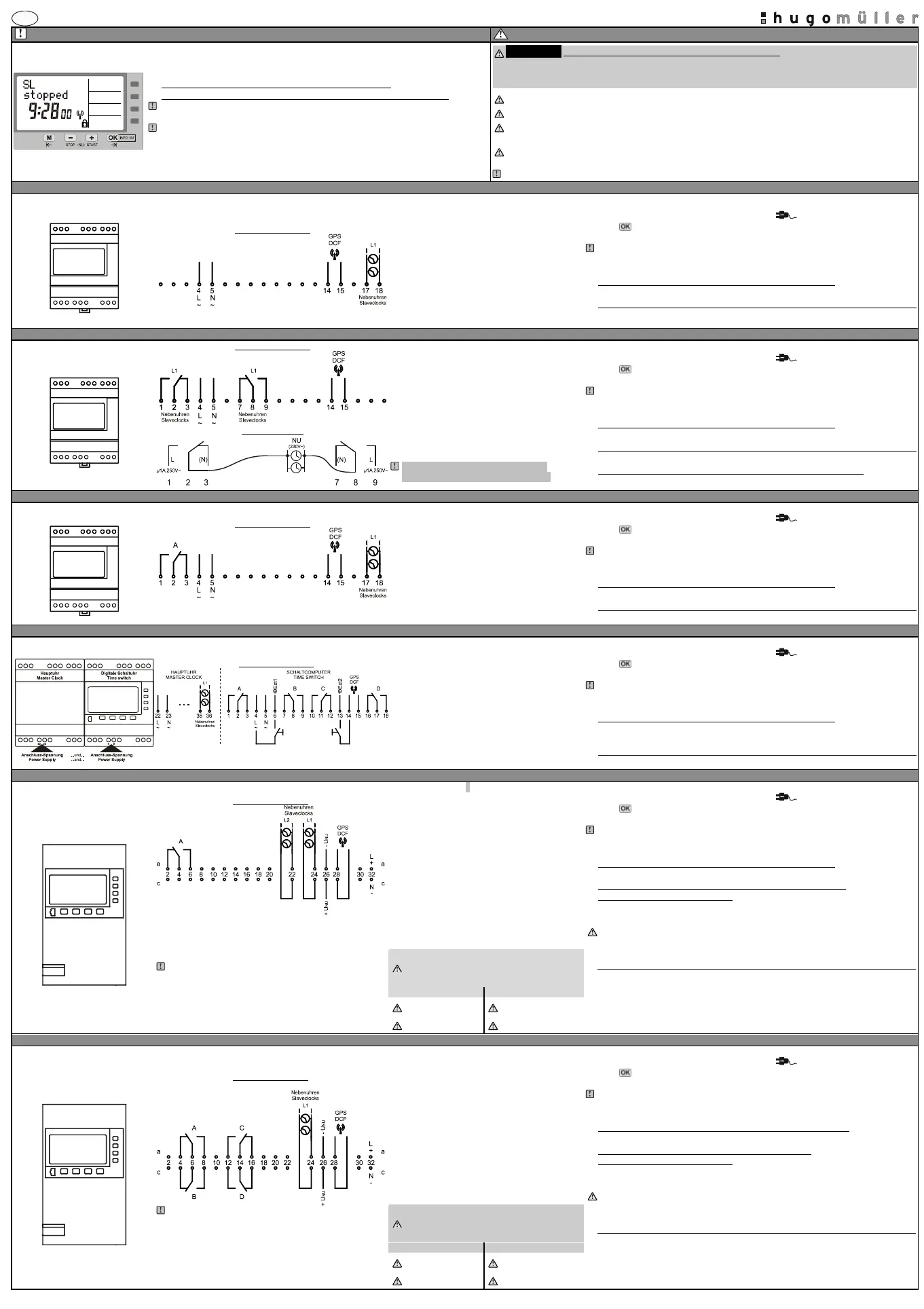

Anschlussbilder Inhaltsverzeichnis 1. Sicherheitshinweise
35mm (1 Kanal)
Jahresuhr
70mm (1 Kanal - 4 Kanal)
Wochen- oder Jahresuhr
1 Kanal = Anschluss A
2 Kanal = Anschluss A,B
3 Kanal = Anschluss A,B,C
4 Kanal = Anschluss A,B,C,D
1. Sicherheitshinweise
2. Erstinbetriebnahme
3. DCF (Montage FunkempfÀnger)
4. FunktionsĂŒbersicht
5. SymbolerklÀrung
6. Tastenfunktion
7. Bedienhinweise
8. Kanal ON OFF / Permanent P
9. Programmiermenu
10. Standardschaltzeit (Wochenprog.)
11. Beispiel einer Programmierung
12. Zyklus
13. Zyklus Optionen
14. Impuls
15. PrioritÀten der Schaltprogramme
16. Sonderprogramm Eingabe
17. Sonderprogramm Aktivierung
18. Zusatzschaltzeiten
19. Permanentprogramm
20. Externer Eingang
21. Ausschaltwarnung
22. Kanaltasten
23. Weitere Einstellungen
24. Programm Ändern
25. DatenschlĂŒssel
!
Einbau und Montage dĂŒrfen nur von einer Elektrofachkraft durchgefĂŒhrt werden!
Anderenfalls besteht Brandgefahr oder die Gefahr eines elektrischen Schlages!
!
Nur an die auf dem GerĂ€t angegebene Spannung und Frequenz anschließen!
!
Bei Eingriffen oder Änderungen an der Schaltuhr erlischt die Garantie!
!
Die Schaltuhr ist so zu installieren, dass außergewöhnlich hohe Störstrahlung die
Funktion nicht beeintrÀchtigen kann!
2. Erstinbetriebnahme 3. DCF (Montage des FunkempfÀngers FU 20)
 Die Schaltuhr wird im Sleep-Modus ausgeliefert. Das Display ist aus.
 DrĂŒcken Sie die -Taste (1 Sekunde). Die Displayanzeige erscheint.
 Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der
europÀischen Sommerzeitregel voreingestellt.
 Stellen Sie die gewĂŒnschte Sprache mit den -Tasten ein und
bestÀtigen Sie mit . (Hinweis: Mit der -Taste können Sie jederzeit
einen Schritt zurĂŒck)
 Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten
einstellen und jeweils mit bestÀtigen.
Der Schaltcomputer ist fĂŒr den Empfang des DCF-77-Zeitsignals vorbereitet.
Der FunkempfÀnger ist nicht im Lieferumfang enthalten.
 Netzspannung abschalten
 FunkempfĂ€nger nach Anschlussbild anschließen
 Netzspannung einschalten
 Funksignal im Display blinkt fĂŒr etwa 3 Minuten
Bei starken Störungen kein Funkempfang möglich (Dauerblinken des Funksignals /
Schaltcomputer lÀuft Quarzgenau weiter)
Unterbrechung der Leitung zum FunkempfÀnger (Keine Anzeige des Funksignals /
Schalcomputer lÀuft quarzgenau weiter)
4. FunktionsĂŒbersicht 5. SymbolerklĂ€rung
Kanal eingeschaltet / Programmierung EIN
Kanal ausgeschaltet / Programmierung AUS
FĂŒr das aktuelle Datum ist ein Permanentprogramm aktiv.
Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.
Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das
gespeicherte Programm bei der nÀchsten Schaltzeit geÀndert.
Akt. Schaltzustand beruht auf manueller Umschaltung oder programmierter Permanent-Schaltzeit
und bleibt erhalten, bis manuell zurĂŒckgesetzt wird.
Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche
Wochentage aktiviert sind.
I
Aktueller Schaltzustand beruht auf einer Impuls-Schalzeit
Z
Aktueller Schaltzustand beruht auf einer Zyklus-Schaltzeit (Taktgeberfunktion)
W
Wochentagsfunktion: Schaltzeit nach Datum unter BerĂŒcksichtigung der jĂ€hrlichen Verschiebung
der Wochentage.
e
Wird bei aktivierten „Externer Eingang“ angezeigt.
6. Tastenfunktion Wird bei „Programm löschen“ angezeigt.
1. Wechsel von Automatik-Modus in den Eingabe-Modus.
2. ZurĂŒck-Funktion (Eine Ebene zurĂŒck). F
Schaltprogramm / Schaltzeit mit Osterfunktion aktiv: Schaltprogramm berĂŒcksichtigt die jĂ€hrliche
Verschiebung von Ostern und korrigiert das Datum der Schaltzeit(en).
1. Eingabe-Modus: Auswahlmöglichkeit zwischen verschiedenen Optionen.
2. Eingabe-Modus: VerÀndern der blinkenden Stelle. X
1x-Funktion aktiv: Die programmierte Schaltzeit wird nur einmal ausgefĂŒhrt
1. Automatik-Modus: Ein- oder Ausschalten eines Kanals bis zur nÀchsten programmierten Schaltzeit.
2. Automatik-Modus: Tastendruck lÀnger als 3 sec. = Permanentschaltung. D
DCF: Der Schaltcomputer empfÀngt das Zeitsignal DCF-77
1. Aktivieren der Schaltuhr durch BetÀtigen lÀnger als 1 Sekunde (Ohne Netzspannung).
2. BestÀtigen der Auswahl oder der Programmierung (Eine Ebene tiefer).
Schaltuhr ist ĂŒber PIN gesperrt; PIN-Eingabe erforderlich.
7. Bedienhinweise 8. Kanal ON OFF / Permanent P 9. Programmiermenu
 Gangreserve (ohne Netz): Taste fĂŒr 1 Sekunde betĂ€tigen, das
Display schaltet ein.
 Mit der -Taste gelangen Sie in der Programmierung immer einen
Schritt / eine Ebene zurĂŒck.
 Am Schluss einer kompletten Eingabe erscheint Ende. BestĂ€tigen
sie Ende mit wechseln Sie zum Automatik-Modus zurĂŒck.
 Am Schluss mancher Eingaben können Sie mit den -Tasten
zwischen Ende oder Weiter wÀhlen. BestÀtigen Sie Weiter
mit der -Taste werden die Daten ĂŒbernommen und Sie wechseln
zum Anfang der Eingabe zurĂŒck.
 Bei Auswahl Ende wĂ€hrend der Eingabe geht die Uhr ohne
Übernahme der Daten in den Automatik-Modus.
Kanal ON OFF
Durch Druck der Kanaltasten können Sie KanÀle
manuell schalten. Diese manuelle Schaltung wird durch
das Hand-Symbol dargestellt und bleibt bis zur nÀchsten
programmierten Schaltung gĂŒltig.
Manuelle Permanentschaltung P
Permanentschaltung durch 3-Sek.-Druck auf die
entsprechende Kanaltaste. Kanal ist dauernd an bzw.
dauernd aus. Schaltzustand bleibt bis zur erneuten
manuellen Umschaltung (3-Sek.-Druck) erhalten.
*Bei Jahresuhren
10. Standardschaltzeiten (Wochenprogramm) 11. Beispiel einer Programmierung fĂŒr STANDARD Schaltzeiten (EIN und AUS)
**Die Zyklusfunktion wird erst nach Aktivierung (Punkt 13) angeboten
A. Möchten Sie eine Standard-Schaltzeit (EIN, AUS) programmieren, bestÀtigen Sie den Menu-Punkt
Standard mit .
B. FĂŒr eine normale Einschaltzeit oder Ausschaltzeit wĂ€hlen Sie mit den -Tasten den Menupunkt AUS
oder EIN an und bestÀtigen Sie Ihre Auswahl mit .
C. In dieser Ebene mĂŒssen Sie anhand der -Tasten fĂŒr jeden Wochentag wĂ€hlen, ob geschaltet wird
„Ja“ oder ob nicht geschaltet wird „Nein“. BestĂ€tigen sie jeweils Ihre Auswahl mit .
D. Zeiteinstellung: Stunden und dann . Minuten und dann .
E. Kontrollabfrage: Ist die blinkende Schaltzeit-Zusammenfassung richtig, bestÀtigen Sie die Abfrage mit
der -Taste. Mit der Taste stehen weitere Optionen zur Auswahl (Aendern/Löschen/Ende).
F. Möchten Sie die Programmierung fortsetzten, bestÀtigen Sie Naechste Schaltzeit mit .
Möchten Sie die Programmierungen beenden, wechseln Sie mit zum Punkt Ende und bestÀtigen
Sie dies mit .
TIPP: Nutzen Sie die Kopierfunktion um Schaltzeiten von einem Kanal auf den anderen zu kopieren.
12. Zyklus 13. Zyklus Optionen
Standardprogramm (Wochenprogramm):
Programm -> Neue Schaltzeit -> Kanal A/B/C/D -> Standard ->

Sonderprogramm ( Sonder-Wochen-Programm nach Datum aktiviert = Jahresprogramm):
Programm -> Neue Schaltzeit -> Kanal A/B/C/D -> Sonderprogramm -> SP-Eingabe -> Programmnummer ->

Die Zyklus-Funktion bietet Ihnen die Möglichkeit eine periodische Schaltzeit zu programmieren. Die Uhr fungiert dabei als
Taktgeber und taktet zwischen Einschaltimpuls und Impulspause. Die max. Impulsdauer bzw. Impulspause betrÀgt 9:59:59
h:mm:ss.
Sofern Sie noch keinen Zyklus definiert und aktiviert haben, wird Ihnen die Zyklusfunktion NICHT als Schaltzeit
angeboten. Erst wenn Sie einen der 4 möglichen Zyklen im MenĂŒ Optionen unter dem Optionspunkt Zyklus (Punkt
13) aktivieren und definieren, können Sie eine Zyklus-Schaltzeit programmieren.
Die Zyklus-Schaltzeit wird durch andere Schaltzeiten (Ein, Aus, Impuls) oder einer anderen Zyklus-Schaltzeit
beendet / ĂŒberschrieben
Optionen -> Zyklus -> Zyklus 1 - 4 ->

Sie haben die Möglichkeit 4 verschiedene Zyklen zu definieren. Diese Zyklen können im MenĂŒ Optionen unter dem Punkt Zyklus
aktiviert, definiert bzw. deaktiviert werden (die max. Impulsdauer bzw. Impulspause betrÀgt jeweils 9:59:59 h:mm:ss):
Die Zyklusfunktion wird erst nach Aktivierung als Schaltzeit im Programmiermodus angeboten
Weitere Verwendung der Zyklusfunktion: Externer Eingang / Kanaltasten
 WĂ€hlen Sie im MenĂŒ Optionen den Unterpunkt Zyklus aus und bestĂ€tigen Sie Ihre Eingabe mit .
 WĂ€hlen Sie mit den -Taste einen der 4 definierbaren Zyklen (Zyklus 1 – 4) aus und bestĂ€tigen Sie Ihre Eingabe mit .
 Aktivieren Sie den Zyklus in dem Sie mit den Tasten von Nein auf Ja wechseln und mit bestĂ€tigen.
 Legen Sie die Impulsdauer „Einzeit“ fest ( ->
).
 Legen Sie die Impulspause „Pause“ fest ( ->
).
 BestĂ€tigen Sie Ende mit .
14. Impuls 15. PrioritÀten der Schaltprogramme
Standardprogramm (Wochenprogramm):
Programm -> Neue Schaltzeit -> Kanal A/B/C/D -> Standard ->

Sonderprogramm (Jahresprogramm):
Programm -> Neue Schaltzeit -> Kanal A/B/C/D -> Sonderprogramm -> SP-Eingabe -> Programmnummer ->

Die Impuls-Funktion bietet Ihnen die Möglichkeit, eine Ein-Schaltzeit mit festgelegter Schaltdauer zu programmieren. Die
Uhr schaltet nach der programmierten Impuls-Dauer (Impuls bis zu 59:59 mm:ss) wieder aus.
Standardschaltzeiten, Sonderprogramme, Zusatzschaltzeiten und Permanentprogramme werden entsprechend Ihrer PrioritÀt
ausgefĂŒhrt (Nach Kanal und Datum). Mit Ausnahme von Zusatzschaltzeiten setzen höher priorisierte Schaltzeiten und Schalt-
programme niedriger priorisierte außer Funktion:
Höchste PrioritĂ€t Ö Manuelle Permanentschaltung (3 Sek. Tastendruck Kanaltaste)
× Ö Permanentprogramm nach Datum
× Ö Zusatzschaltzeiten (Bei Jahresuhr)
× Ö Sonderprogramm 10 nach Datum (Bei Jahresuhr)
× Ö Sonderprogramm .... nach Datum (Bei Jahresuhr)
× Ö Sonderprogramm 01 nach Datum (Bei Jahresuhr)
Niedrigste PrioritĂ€t Ö Standardprogramm / Wochenprogramm
BA SC2819-SC88-SC98-pro MP; DE, GB - 22476 - 2008.05-03
Bedienungsanleitung (Seite 2 von 2)
D
Schaltcomputer (Wochen- oder Jahresuhr) SC 28.19 pro / SC 88.X0 pro / SC 98.X0 pro 172 419 pro / 179 4X0 pro / 179 6X0 pro
16.Eingabe eines Sonderprogrammes (Nur bei Jahresuhren)
**Die Zyklusfunktion wird erst nach Aktivierung (Punkt 13) angeboten
Die Funktion als Jahresuhr wird ĂŒber Sonder(Wochen)programme erfĂŒllt. Sie haben die Möglichkeit bis zu zehn
Sonderprogramme einzugeben (Sonder-Programm-Nummer 01 –> Sonder-Programm-Nummer 10).
Erst nach Aktivierung (SP Aktivierung nach Datum siehe Punkt 17) wird ein Sonderprogramm ausgefĂŒhrt.
Einige Regeln fĂŒr die Programmierung der Sonderprogramme
 Sie mĂŒssen bei der Eingabe eines Sonderprogrammes die Programm-Nummer festlegen.
(Programm-Nummer 01 – Programm-Nummer 10)
 Je Sonderprogramm können, innerhalb der SpeicherkapazitĂ€t, beliebig viele Schaltzeiten programmiert werden:
(SP Ein, SP Aus, SP Zyklus, SP Impuls)
 Die Festlegung der Programmlaufzeit (Datum) erfolgt bei Aktivierung des Sonderprogrammes (Punkt 17)
 Jedes Sonderprogramm kann, innerhalb der SpeicherkapazitĂ€t, beliebig oft aktiviert werden (Punkt 17)
 Bei Aktivierung eines Sonderprogrammes werden nur die Schaltzeiten des Sonderprogrammes ausgefĂŒhrt, das
Standardprogramm ist zu diesem Datum außer Funktion.
 Sonderprogramme werden entsprechend Ihrer PrioritĂ€t ausgefĂŒhrt (Punkt 15)
TIPP: Nutzen Sie die Kopierfunktion um Schaltzeiten von einem Kanal auf den anderen zu kopieren
17. Aktivierung eines Sonderprogrammes (Nur bei Jahresuhren)
Erst nach Aktivierung der Sonderprogramme werden diese ausgefĂŒhrt (Bitte beachten Sie die PrioritĂ€t der
Sonderprogramme (Punkt 15)). Sonderprogramme können, innerhalb der SpeicherkapazitÀt, beliebig oft
aktiviert werden. Nach dem Sie festgelegt haben welches Sonderprogramm (Programm-Nummer) fĂŒr
welche Programmlaufzeit (Startdatum bis Enddatum) aktiviert werden soll, stehen Ihnen folgende
weitere Optionen zur VerfĂŒgung:
 Ohne Sonderfunktion: Schaltprogramm lĂ€uft jĂ€hrlich fix nach eingestelltem Datum ab
 Mit Osterfunktion: Schaltprogramm berĂŒcksichtigt die jĂ€hrliche Verschiebung von Ostern und
korrigiert das Datum in den Folgejahren entsprechend. (Vom Osterfest aus werden fast alle christlichen
Feiertage wie Aschermittwoch, Christi Himmelfahrt oder Pfingsten berechnet)
 Mit 1xFunktion: Sonderprogramm wird einmalig nach Datum ausgefĂŒhrt.
TIPP: Nutzen Sie die Kopierfunktion um Schaltzeiten von einem Kanal auf den anderen zu kopieren
18. Zusatzschaltzeiten (Nur bei Jahresuhren) 19. Permanentprogramm
Programm -> Neue Schaltzeit -> Kanal A/B/C/D -> Zusatz Schaltzeit ->

Zusatzschaltzeiten ermöglichen Ihnen einzelne Schaltzeiten nach Datum zu programmieren. Zusatzschaltzeiten setzten niedriger priorisierte
Schaltzeiten und Schaltprogramme nicht außer Funktion.
Nach dem Sie die SchaltzeitfunktionalitÀt (ZS Ein, ZS Aus, ZS Zyklus, ZS Impuls) und das Datum der Zusatzschaltzeit festgelegt haben,
stehen Ihnen weitere Optionen zur VerfĂŒgung:
 Ohne Sonderfunktion: Schaltzeit wird jĂ€hrlich fix nach eingestelltem Datum ausgefĂŒhrt.
 Mit Wochentagsfunktion: Schaltzeit nach Datum unter BerĂŒcksichtigung der jĂ€hrlichen Verschiebung der Wochentage.
(Bsp.: Programmierung einer Schaltzeit die jĂ€hrlich wiederholend am jedem zweiten Samstag im Februar ausgefĂŒhrt wird)
 Mit 1xFunktion: Schaltzeit wird einmalig nach Datum ausgefĂŒhrt.
Programm -> Neue Schaltzeit -> Kanal A/B/C/D -> Permanent ->

Das Permanentprogramm (Ferienprogramm) ermöglicht Ihnen die Programmierung einer permanenten
Einschaltung oder Ausschaltung eines Kanals nach Datum (Tageweise). Sie haben die Möglichkeit beliebig
viele Permanentschaltungen, entsprechend der SpeicherkapazitÀt, je Kanal zu programmieren. Nach dem
Sie festgelegt haben fĂŒr welche Programmlaufzeit (Startdatum bis Enddatum) permanent ein- bzw.
ausgeschaltet werden soll, stehen Ihnen folgende weitere Optionen zur VerfĂŒgung:
 Ohne Sonderfunktion: Schaltprogramm lĂ€uft jĂ€hrlich fix nach eingestelltem Datum ab
 Mit Osterfunktion: Schaltprogramm berĂŒcksichtigt die jĂ€hrliche Verschiebung von Ostern und
korrigiert das Datum in den Folgejahren entsprechend. (Vom Osterfest aus werden fast alle christlichen
Feiertage wie Aschermittwoch, Christi Himmelfahrt oder Pfingsten berechnet)
 Mit 1xFunktion: Sonderprogramm wird einmalig nach Datum ausgefĂŒhrt.
20. Externer Eingang (Nur bei 70mm Uhren) 21. Ausschaltwarnung
Optionen -> Eingang ->

Die Funktion „Externer Eingang“ ermöglicht das Verarbeiten eines Taster- oder Schaltersignals. Es stehen Ihnen zwei eigenstĂ€ndige externe EingĂ€nge zur VerfĂŒgung, die
unabhÀngig voneinander angeschlossen werden können aber immer mit der gleichen Ausgangs-Funktion belegt werden. Definieren Sie die FunktionalitÀt (die Reaktion)
des Ausgang-Kanals im MenĂŒ Optionen unter dem Punkt Kanal-Tasten
ANSCHLUSS Externe EingÀnge:
NUR DIE AUF DEM GERÄT ANGEGEBENE SPANNUNG UND FREQUENZ ANSCHLIEßEN!
EXTERNER EINGANG 1: Anschluss eines externen Schalters bzw. Tasters an EXT 1: Klemme 6 (Anschluss-Spannung EXT 1 = GerÀte-Anschluss-Spannung)
EXTERNER EINGANG 2: Anschluss eines SPANNUNGSFREIEN externen Schalters bzw. Tasters an EXT 2: Zwischen Klemme 13 u. 14 (SPANNUNGSFREI = 0V)
Einstellungsmöglichkeiten der Funktion „Externer Eingang“:
Im MenĂŒ Optionen finden Sie den Punkt Eingang. Sie mĂŒssen ĂŒber diesen Optionspunkt festlegen ob ein Schalter oder Taster an den Externen Eingang
angeschlossen ist und welche Ausgangs-KanÀle auf das externe Eingangssignal reagieren sollen:
 WĂ€hlen Sie mit den Tasten aus ob Sie einen Taster oder Schalter anschließen bzw. angeschlossen haben. BestĂ€tigen Sie Ihre Auswahl mit .
 Legen Sie im nĂ€chsten Schritt fest, welcher Kanal bzw. welche KanĂ€le durch das externe Signal angesteuert werden. Entscheiden Sie fĂŒr jeden Kanal anhand der -
Taste ob dieser Kanal durch das externe Eingangssignal angesprochen wird (Kanal
 Ja) oder ob dieser nicht angesprochen wird (Kanal
 Nein). BestÀtigen
Sie Ihre Auswahl jeweils mit .
Definieren Sie die FunktionalitĂ€t des Ausgang-Kanals im MenĂŒ Optionen unter dem Punkt Kanal-Tasten!!!
Als vordefinierte Standard-Einstellung ist die Wechselfunktion eingestellt. Durch BetÀtigung der Kanaltaste oder optional durch ein externes Eingangssignal (Taster oder
Schalter) wird der Schaltzustand des verknĂŒpften Kanals gewechselt (ON -> OFF bzw. OFF -> ON)
Optionen -> Ausschaltwarnung ->

Im MenĂŒ Optionen finden Sie den Unter-MenĂŒ-Punkt Ausschaltwarnung. Sie
können folgende Einstellungen vornehmen:
 Warnung Nein: Die Funktion Ausschaltwarnung bleibt inaktiv.
 Warnung Ja: Die Funktion Ausschaltwarnung wird aktiviert. Bei aktivierter
Ausschaltwarnung wird zweimalig auf das Ausschalten hingewiesen (Bei
Beleuchtungssteuerung erfolgt die Warnung durch zweimaliges Blinken gemĂ€ĂŸ
DIN 18015-2 = Warnung zur Vermeidung plötzlicher Dunkelheit).
Die aktivierte Ausschaltwarnung wirkt sich auf alle KanÀle, sowie auf alle AUS-
Schaltzeiten aus
22. Kanaltasten
Optionen -> Kanaltasten ->

Im MenĂŒ Optionen finden Sie den Punkt Kanaltasten. Über diesen MenĂŒpunkt können Sie
den Ausgangs-/SchaltkanÀlen verschiedene FunktionalitÀten zuweisen. Haben Sie dem Kanal
eine der Funktionen (Siehe Übersicht Funktion „Kanaltasten“) zugeordnet können Sie diese
definierte Funktion mittels einem Tastendruck auf die GerÀtetaste oder optional mittels eines
externen Eingangssignals (Taster oder Schalter) auslösen. Die Zuordnung der Tasten zu den
KanÀlen ist wie folgt:
 Kanal A => GerĂ€tetaste A / Kanal B => GerĂ€tetaste B /

**Die Zyklusfunktion wird erst nach Aktivierung (Punkt 13) angeboten
Übersicht Funktion „Kanaltasten“:
Sie haben die Möglichkeit ĂŒber den Optionspunkt Kanaltasten die FunktionalitĂ€t der einzelnen KanĂ€le festzulegen. Haben Sie dem Kanal eine der
Funktionen zugeordnet können Sie diese definierte Funktion mittels eines Tastendrucks auf die Kanaltaste oder optional mittels eines Signals am externen
Eingang (Taster oder Schalter, sofern aktiviert) auslösen. FĂŒr jeden Kanal können Sie eine der folgenden Funktionen festlegen:
 Wechselfunktion (Standardeinstellung): Durch BetĂ€tigung der Kanaltaste oder optional durch ein externes Eingangssignal (Taster oder Schalter) wird
der Schaltzustand des verknĂŒpften Kanals gewechselt (ON -> OFF bzw. OFF -> ON). Dies entspricht einer manuellen, gewöhnlichen Schaltungs-
vorwegnahme.
 Timer Funktion: Durch BetĂ€tigung der Kanaltaste oder optional durch ein externes Eingangssignal (Taster oder Schalter) schaltet der entsprechende
Kanal EIN und der Timer startet. Nach Ablauf der Timer-Zeit schaltet der Kanal wieder AUS. ErhÀlt der Kanal wÀhrend dem Ablauf der Timerzeit erneut ein
Signal reagiert die Uhr wie folgt:
 Signal durch BetĂ€tigung der entsprechenden Kanaltaste = Timer stoppt und der Kanal schaltet AUS.
 Externes Eingangssignal (Taster oder Schalter) = Timer wird neu gestartet / Treppenlicht-Zeitschaltfunktion -> Nachschaltbar.
 Zyklus 1 – 4: Durch BetĂ€tigung der Kanaltaste oder optional durch ein externes Eingangssignal (Taster oder Schalter) startet die Zyklus-Funktion.
ACHTUNG: Die Zyklusfunktion wird erst in der Auswahl angeboten, wenn der Zyklus vorab im MenĂŒ Optionen unter dem MenĂŒpunkt Zyklus aktiviert
und definiert wurde.
 Perm Ein: Durch BetĂ€tigung der Kanaltaste oder optional durch ein externes Eingangssignal (Taster oder Schalter) schaltet die Uhr permanent Ein.
Dieser Schaltzustand bleibt erhalten bis zu erneuter manueller BetÀtigung der GerÀtetaste.
 Perm Aus: Durch BetĂ€tigung der Kanaltaste oder optional durch ein externes Eingangssignal (Taster oder Schalter) schaltet die Uhr permanent AUS.
Dieser Schaltzustand bleibt erhalten bis zu erneuter manueller BetÀtigung der GerÀtetaste.
Die Wechsel-, die Timerfunktion, sowie die Funktion Zyklus werden durch das gespeicherte Schalt-Programm oder durch eine manuelle
Schaltvorwegnahme ĂŒbersteuert!!!
23. Weitere Einstellungen 24. Programm Ändern
Menu-Punkt Hauptmenu Anwendungen
Programm Abfrage Programm Abfrage Schaltzeiten / Abfrage Speicherplatz
Programm Kopieren Programm
Kopie der Schaltzeiten von einem Kanal zum anderen. Kanal wird
dabei nicht ĂŒberschrieben, sondern mit zusĂ€tzlichen Schaltzeiten
gefĂŒllt.
Programm Löschen Programm Löschen der Schaltzeit(en). Sie haben die Möglichkeiten alle
KanÀle, einen Kanal oder einzelne Schaltzeiten zu löschen.
Datum Einstellungen Einstellung Datum und Uhrzeit
Sommerzeit Einstellungen Sommerzeiteinstellungen
Sprache Einstellungen Sprachauswahl
Programm -> Programm Aendern ->

Im Menu Programm Aendern haben Sie die Möglichkeiten programmierte Schalzeiten je Kanal zu Àndern.
25. DatenschlĂŒssel
Werkseinstellungen Einstellungen
ZurĂŒcksetzen auf Auslieferungszustand.
!
Datum, Uhrzeit und Schaltzeiten gehen verloren
ZĂ€hler Option Anzeige der Betriebsstunden und Schaltimpulse je Kanal und fĂŒr
Schaltuhr gesamt
PIN-Code Option
Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren.
Diesen Code können Sie bearbeiten, aktivieren oder deaktivieren.
Sollten Sie ihn vergessen haben, wenden Sie sich bitte an unseren
Kundendienst.
Reset-Funktion
BetĂ€tigen Sie gleichzeitig alle 4 Fronttasten fĂŒr 3 Sekunden. Die Schaltuhr wird
zurĂŒckgesetzt. Schaltzeiten werden nicht gelöscht! Datum und Uhrzeit werden
gelöscht -> Ansonsten wie Erstinbetriebnahme (2).
Folgende Optionen stehen Ihnen bei Anschluss des DatenschlĂŒssels zur VerfĂŒgung:
 Daten Sichern: Speichern der Daten (Schaltzeiten) von der Uhr auf den DatenschlĂŒssel.
Vorhandene Daten-Sicherung wird ĂŒberschrieben. (Bei gleichem Uhrentyp).
 Uhr programmieren: Laden der Daten (Schaltzeiten) vom DatenschlĂŒssel auf die Uhr. Alle
gespeicherten Schaltzeiten auf der Uhr werden ĂŒberschrieben.
 SchlĂŒssel Funktion: Abspielen der auf dem SchlĂŒssel gespeicherten Schaltzeiten. Die
interne Programmierung wird unterdrĂŒckt.
 SchlĂŒssel anschauen: Abfrage der auf dem SchlĂŒssel gespeicherten Schaltzeiten /
Speicherplatz.
schlĂŒssel
Daten-
D
aten
S
ichern
U
hr
P
rogrammi
S
chlĂŒssel
funktion
S
chlĂŒssel
anschauen
BA SC2819-SC88-SC98-pro MP; DE, GB - 22476 - 2008.05-03
Instruction Manual (Site 1/2)
GB
Time switch (weekly or yearly program) SC 28.19 pro / SC 88.X0 pro / SC 98.X0 pro 172 419 pro / 179 4X0 pro / 179 6X0 pro
Connection diagram Directory 1. Safety instructions
35mm (1 channel)
Yearly time switch
70mm (1 channel - 4 channels)
Weekly or yearly time switch
1 channel = Connection A
2 channels = Connection A,B
3 channels = Connection A,B,C
4 channels = Connection A,B,C,D
1. Safety instructions
2. Initial operation
3. DCF (Installation DCF-receiver)
4. Menu overview
5. Symbol legend
6. Key function
7. Handling advice
8. Channel ON OFF / Permanent P
9. Programming menu
10. Standard weekly program
11. Example of a standard weekly
switching time
12. Cycle
13. Cycle options
14. Pulse
15. Priority of the switching programs
16. Special program entry
17. Special program activation
18. Extra switching time
19. Permanentprogram
20. External Input
21. Switchoff warning
22. Channel keys
23. Additional adjustments
24. Program modify
25. Data-key
!
The installation and assembly of electrical equipment must be only carried out only
by a skilled Person! Otherwise fire danger or danger of an electric shock exists!
!
Connect the supply voltage/frequency as stated on the product label!
!
Warranty void if housing opened by unauthorised person!
!
The electronic circuit is protected against a wide range of external influences.
Incorrect operating may occur if external influences exceed certain limits!
2. Initial operation 3. DCF (Installation of the DCF-antenna FU 20)
 The time switch is delivered in sleep-mode, the display is switched off.
 Press -button for 1 second.
 The current date and time is already programmed and European
daylight savings time is activated.
 Select the desired language by pressing -buttons and confirm it by
pressing . (Remark: By pressing you move one step backwards
from the current position)
 If required, date, time and daylight savings time mode can be adjusted
also by pressing -buttons and a subsequent confirmation with .
The time switch can process the DCF signal.
The antenna FU 20 is not included in delivery of the time switch.
 Disconnect power supply voltage
 Connect the antenna as indicated by the connection diagram
 Connect supply voltage
 Antenna symbol (LCD) flashes for approx. 3 minutes
Reception is not possible if severe interference is present
(Permanent flashing of the symbol / The oscillating crystal is used as time base)
Defective wire between antenna and time switch
(No antenna symbol visible / The oscillating crystal is used as time base)
4. Menu overview 5. Symbol legend
Channel is switched ON
Channel is switched OFF
For the current date the “holiday program” / “permanent by date” is activated
Standard programming step
Current state is based on a manual over-ride. The state will be cancelled with the next
programming step
Current state is based on a manual over-ride. The state is permanent until terminated manually
Days of the week Monday, Tuesday, ... Sunday;
The underscores indicate if the program is active for the days above
I
Current state is based on a switching time with pulse function
Z
Current state is based on a switching time with cycle function
W
Weekday function: Switching time is entered by date but is shifted for future years in respect of
the weekday (E.g. Tuesday this year... Tuesday next year).
e
Is displayed if the corresponding channel is activated by the external input.
6. Key function Element within sub-menu “program delete”
1. To access the Enter-mode (program, adjustments, options) from the automatic-mode.
2. To revert to the beginning of the current (sub-) menu. F
Switching function / switching time with Easter function: The switching function takes into account
the yearly shift of Easter holiday for future years and changes the date of the switching program
accordingly.
1. To adjust the flashing digit.
2. To scroll through a choice X
1x-Function active: The switching time will be executed only once.
1. Automatic-mode: To switch the channel ON or OFF until the next programming step occurs.
2. Automatic-mode: A push longer than 3 sec. = Permanent switching status (7). D
DCF: The time switch receives the signal for the DCF -77 time standard
1. To activate the time switch when operated without power supply.
2. To confirm the selection or the entered data.
The time switch is locked; to unlock the device the PIN has to be entered
7. Handling advice 8. Channel ON OFF / Permanent P 9. Programming menu
 The time switch is programmable without external power supply
after pressing the -button.
 To revert one step or one level back while in the Enter-Mode press
.
 After completion of a (sub-) menu confirming end will return the
device into the automatic-mode.
 With the choice changes from end to continue. By
confirming continue the time switch returns to the beginning of
the current (sub-) menu.
 When confirming end before completion, the time switch returns
to the automatic-mode without saving the entered data.
Channel ON OFF
By pushing -buttons a manual switch of the channels
take place. The resulting switching status is marked with
the hand-symbol and remains until the next programming
step occurs. (temporary over-ride)
Permanent switching status P
By pressing the corresponding channel button for
more than 3 sec. the channel is permanently switched ON
or OFF. The status remains until the next manual switching
occurs (> 3 sec.). (permanent over-ride)
*within yearly time switches
10. Standard weekly program 11. Example for the programming of STANDARD switching times (ON and OFF)
**The cycle function will only be available if it is activated (point 13)
A. If you want to program a standard weekly switching time (on, off) confirm Standard with .
B. For regular switching times choose on or off with -buttons and confirm with .
C. Within this level you activate the days of the week (1
7) on which the switching time should happen.
With you activate “yes” or deactivate “no” the corresponding date. Confirm each day with .
D. Adjustment of the time: Hours and . Minutes and .
E. Verify the entered switching time: If the flashing summary of the programming step is correct, verify on
or off with . After verification you have the choice between edit/delete and end with .
F. If you want to proceed with programming, confirm next switching with .
To leave the programming menu confirm end.
Information: You can easily transfer switching times from one channel to the other if you use the
copy function.
12. Cycle 13. Cycle options
Standard weekly program:
Program -> new program -> channel A/B/C/D -> Standard ->

Special (weekly) program (to be activated by date for the yearly function):
Program -> new program -> channel A/B/C/D -> Special-program -> SP-entry -> program-number ->

For the cycle function it is possibile to enter a periodic switching time. The time switch acts as a recycling timer and
switches between pulse (ON) and pause (OFF). The max. value for pulse and pause is 9:59:59 h:mm:ss.
If you haven’t defined and activated a cycle, the cycle function will not be available as switching time. Therefore you
have to activate and define at least one of the four cycles within menu Options and sub-menu Cycle (point 13).
The cycle switching time will be terminated by another switching time (on, off, pulse) or by another cycle switching
time.
Options -> Cycle -> Cycle 1 - 4 ->

You have the possibility to define 4 different Cycles. For these purposes choose menu Options and sub-menu Cycle. The different
cycles can be activated, defined or deactivated (the max. value for pulse or pause is 9:59:59 h:mm:ss):
 Choose menu Options and sub-menu Cycle and confirm with .
 Select with -buttons one out of the 4 cycles (Cycle 1 – Cycle 4) and confirm with .
 Activate the cycle by changing No to Yes with -buttons and subsequent confirming with .
 Define duration of the pulse „on-time“ ( ->
).
 Define duration of the pause „off time“ ( ->
).
 Confirm End with .
The cycle is now offered within the programming menu.
Further applications of the cycle function in combination with: External Input function and/or Channel keys function.
14. Pulse 15. Priorities of the switching programs
Standard weekly program:
Program -> new program -> channel A/B/C/D -> Standard ->

Special (weekly) program (to be activated by date for the yearly function):
Program -> new program -> channel A/B/C/D -> Special-program -> SP-entry -> program-number ->

The pulse function provides you the opportunity of programming a switching time with a defined duration.
As soon as the pulse-duration has expired the time switch switches OFF automatically (the duration of the pulse is up to
59:59 mm:ss).
Standard switching times, Special programs, Extra switching times and Permanent by date are executed according to their
corresponding priority (by channel and date)
All switching programs except Extra switching times, suspend all other switching programs with lower priority:
highest priority Ö manual over-ride Permanent (3 sec. push)
× Ö Permanent by date
× Ö Extra switching time (yearly time switch)
× Ö Special program 10 by date (yearly time switch)
× Ö Special program ... by date (yearly time switch)
× Ö Special program 01 by date (yearly time switch)
lowest priority Ö Standard weekly program

Produktspezifikationen

Marke: Muller
Kategorie: Hausautomation
Modell: SC 98.47 pro

Brauchst du Hilfe?

Wenn Sie Hilfe mit Muller SC 98.47 pro benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Hausautomation Muller

Muller

Muller VS 10.18 Bedienungsanleitung

4 Mai 2023
Muller

Muller FS 60.38 Bedienungsanleitung

4 Mai 2023
Muller

Muller SC 93.47 pro Bedienungsanleitung

4 Mai 2023
Muller

Muller VS 24.18 Bedienungsanleitung

4 Mai 2023
Muller

Muller SC 95.47 pro Bedienungsanleitung

4 Mai 2023
Muller

Muller VS 14.18 Bedienungsanleitung

4 Mai 2023
Muller

Muller SC 58.17 pro Bedienungsanleitung

4 Mai 2023
Muller

Muller EA 36.32 knx Bedienungsanleitung

4 Mai 2023
Muller

Muller FS 64.18 Bedienungsanleitung

4 Mai 2023
Muller

Muller SC 58.08 pro Bedienungsanleitung

4 Mai 2023

Bedienungsanleitung Hausautomation

Neueste Bedienungsanleitung fĂŒr -Kategorien-

Theben

Theben LUXOR 402 Bedienungsanleitung

23 September 2024
HQ

HQ EL-COCO20S Bedienungsanleitung

15 September 2024
LSC SmartConnect (Action)

LSC SmartConnect (Action) LSC SmartConnect Smart Wall Plug Domotica Bedienungsanleitung

3 September 2024
Faher

Faher Nelmo Bedienungsanleitung

2 September 2024
REV-Ritter

REV-Ritter FHT-7901 Bedienungsanleitung

27 August 2024
Goobay

Goobay 94503 Bedienungsanleitung

26 August 2024
PROmax

PROmax 01.162.93 - 2 Schakelaars met afstandsbediening Bedienungsanleitung

26 August 2024
Paladin

Paladin 673 310 rf Bedienungsanleitung

26 August 2024
MAC

MAC Metro Domotica Bedienungsanleitung

26 August 2024
Orbis

Orbis EBR - 2 Domotica Bedienungsanleitung

26 August 2024
