 2018 Microchip Technology Inc. DS20005921A-page 1
MD1715
Features
• Advanced CMOS Technology
• ±4.75 to 12.9V Gate Drive Voltage
• 2A Output Source and Sink Current
• 6.5 ns Rise and Fall Time with 1 nF Load
• 10 ns Propagation Delay
• ±2 ns Matched Delay Times
• 12 Matched Channels
• 1.8V to 3.3V CMOS Logic Interface
• Smart Logic Threshold
• Low-inductance Package
Applications
• Medical Ultrasound Imaging
• Piezoelectric Transducer Drivers
• Metal Flaw Detection
• Non-destructive Testing (NDT)
General Description
The MD1715, paired with Microchip’s TC8020, forms a
2-channel five-level high-voltage high-speed transmit
pulser chip set. The chip set is designed for medical
ultrasound imaging applications but can also be used
for metal flaw detection, NDT and piezoelectric
transducer drivers.
The MD1715 is a 2-channel logic controller circuit with
12 low-impedance MOSFET gate drivers. There are
two sets of control logic inputs—one for Channel A and
one for Channel B. Each channel consists of three pairs
of MOSFET gate drivers. These drivers are designed to
match the drive requirements of Microchip’s TC8020.
The TC8020 is the output stage of the pulser, with six
pairs of MOSFETs. Each pair consists of a P-channel
and an N-channel MOSFET. They are designed to
have the same impedance and can provide typical
peak currents of ±3.5A at 200V.

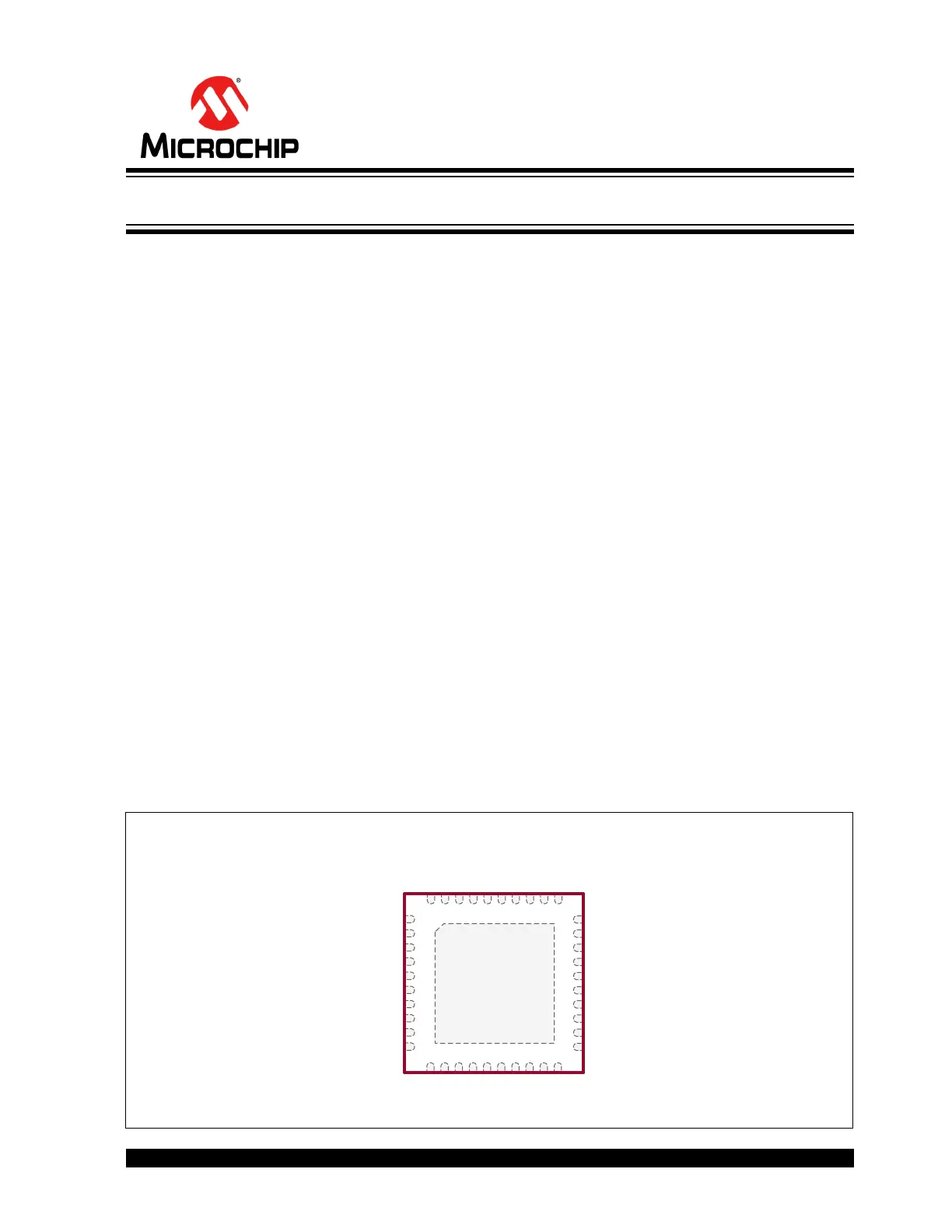

Package Type
See Table 2-1 for pin information.
40-lead QFN
(Top view)
1
40
2-Channel 5-Level High-Speed Ultrasound Driver IC
VDD2
GN2
VSS
VDD1
High Speed
Gate Buffers
SP1
DP1
100Ω
DN1
SP2
SN2
DP2
DN2
DP3
DN3
OP1 GP1
ON1 GN1
Control
Logic
and
Level
Translation
VLL/EN
SEL
POS
NEG
GND
OP2 GP2
ON2
OP3 GP3
GN3
ON3
SN3
SP3
VPP2
VNN2
VNN1
MD1715
1 OF 2-CH TC8020
6 of 12-FETs
VPP1
VDD1 VDD2
-12V
VSSAVSS
-12V
GND
+12V +12V
AVDD
+12V
PAD PAD
VDD2
VDD1
VDD1
High Speed
Gate Buffers
SN1
MD1715
DS20005921A-page 2  2018 Microchip Technology Inc.
Functional Block Diagram
 2018 Microchip Technology Inc. DS20005921A-page 3
MD1715
Typical Application Circuit
10nF
10nF
10nF
10nF
10nF
10nF
10nF
10nF
TX(B)
TX(A)
TC8020
MD1715
AVDD
SELA
POSA
NEGA
POSB
NEGB
SELB
OP1A
ON1A
OP2A
ON2A
OP3A
ON3A
OP1B
ON1B
OP2B
ON2B
OP3B
ON3B
GP1
GN1
GP2
GN2
GP3
GN3
GP4
GN4
GP5
GN5
GP6
GN6
AGND
VLL/EN
+12V
GND AVSS(SUB) VSS
1.8 to 3.3V
CMOS
Input Logic
VDD1 VDD2
-12V
+12V +12V +3.3V
-12V
VPP2
SP2
VPP1
SP1SP3 SP4SP5SP6
SN3 SN2 SN1
VNN1 VNN2
SN5 SN4SN6PAD
DP1
DN1
DP2
DN2
DP3
DN3
DP4
DN4
DP5
DN5
DP6
DN6
