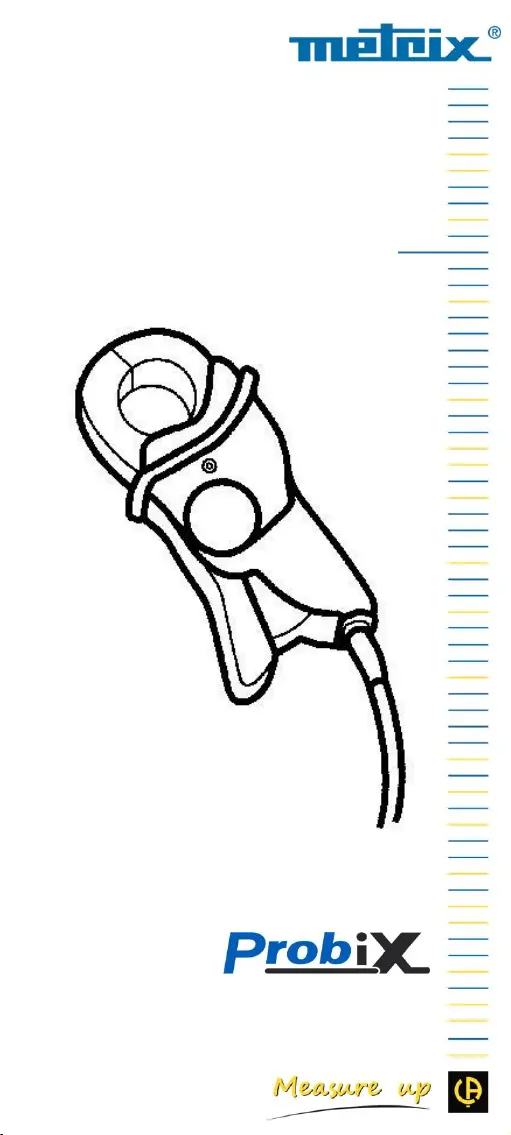

Seite 1/17
FR Notice de fonctionnement
GB Userâs Manual
DE Bedienungsanleitung
IT Manuale dâuso
ES Manual de instrucciones
PINCE AMPEREMETRIQUE
AMMETER CLAMP
ZANGEN AMPEREMETER
PINZA AMPEROMETRICA
PINZA AMPERIMETRICA
HX003 4B
Français
1. Généralités
Lâaccessoire HX0034B est une pince de courant pour oscilloscope
utilisant une cellule Ă eîet Hall et permettant la mesure de courant
continu ou alternatif jusqu'Ă 80 A crĂȘte, sans intervention sur l'installation
Ă©lectrique.
Transducteur à sortie de tension, cette pince est un élément de type
PLUG and PLAY, utilisée comme accessoire des oscilloscopes portables
Scopix. Son électronique interne est alimentée par l'oscilloscope, via le
cordon de liaison. La sortie mesure est entiÚrement isolée.
2. Sécurité
Ne jamais eîectuer de mesure sur des conducteurs non isolĂ©s portĂ©s Ă
un potentiel supérieur à 600 V par rapport à la terre. Cette pince est
protégée par une isolation double ou une isolation renforcée. Elle ne
nécessite pas de raccordement à la terre de protection pour assurer la
sĂ©curitĂ© Ă©lectrique. Elle est conçue pour une utilisation Ă lâintĂ©rieur, Ă une
altitude < 2000 m, dans un environnement de degré de pollution 2. Elle
est utilisable pour des mesures sur des installations de Cat. II jusquâĂ
600 V et Cat. III jusquâĂ 300 V. Ne pas lâutiliser sur des conducteurs
parcourus de courants haute frĂ©quence supĂ©rieurs Ă 4 Aeî @ 1 MHz ï
risque de brûlures et de déformation des mùchoires de la pince. La
protection assurĂ©e par cette pince peut ĂȘtre compromise si elle est
utilisĂ©e dâune façon qui nâest pas spĂ©cifiĂ©e.
3. Description fonctionnelle
Trois boutons poussoir sont accessibles sur le cÎté de la pince :
Sortie cordon solidaire
GĂąchette dâouverture
MĂąchoire
Passage conducteur
BarriĂšre de protection
- Les poussoirs A et B sont programmables dans le menu
vertical de l pour en activer les âoscilloscope SCOPIX
commandes.
Exemple : incrément/décrément de la sensibilité verticale, de la base de
temps, aîchage des mesures automatiques, etc. Se reporter Ă la notice
de fonctionnement de lâoscilloscope SCOPIX.
- Le poussoir « Oîset calibre automatiquement le zĂ©ro DC »
de la pince. La în de ce processus est signalĂ©e par un
« bip MultimĂštre », » sonore de lâoscilloscope. En mode «
lâoscilloscope SCOPIX annule le courant rĂ©siduel.
4. Mise en Ćuvre
- Ne pas utiliser la pince en extérieur.
- Respecter la tension de 300 V (Cat. III) ou 600 V (Cat. II),
par rapport à la terre d'un conducteur non isolé (double
isolation).
- Utiliser la pince sur des conducteurs dont le courant est ïŁĂ
la valeur max. autorisée en régime permanent, soit 80 A
crĂȘte.
- Ne pas soumettre la pince Ă des chutes ou des projections
d'eau.
5. Utilisation
1. Cette pince doit ĂȘtre connectĂ©e Ă lâoscilloscope associĂ©,
avant dâeffectuer toute mesure de courant. Elle ne doit pas
ĂȘtre dĂ©connectĂ©e pendant la mesure.
2. Elle est reconnue par lâappareil et lâunitĂ© est affichĂ©e en
A/div. sur lâĂ©cran de lâoscilloscope SCOPIX.
3. RĂ©gler lâoffset en appuyant sur le bouton poussoir « Oîset »
Lâoffset ne peut ĂȘtre rĂ©alisĂ© quâen absence de courant.
Toutefois, la prĂ©sence dâun courant continu est admise. Dans
ce cas, lâoffset sera rĂ©alisĂ© par rapport Ă ce courant initial..
4. Actionner la gĂąchette pour ouvrir les mĂąchoires de la pince,
puis enserrer le conducteur en respectant le sens du courant.
5. Refermer la pince. S'assurer qu'elle est bien fermée et
centrĂ©e sur le conducteur, aîn d'obtenir une prĂ©cision de
mesure optimum.
6. Caractéristiques techniques
ï§ Conditions de rĂ©fĂ©rence
Grandeur dâinfluence
Conditions de référence
Tension dâalimentation
4 V ± 13 % externe 23 mA DC
Mise en marche avant mesure
1 minute
Température ambiante
23°C ± 5°C
Humidité
20 % HR Ă 75 % HR
Fréquence
DC Ă 400 Hz
Position du conducteur
centré dans les mùchoires
Champ magnétique AC extérieur
sans champ
Champ magnétique DC extérieur
< 40 A/m (champ terrestre)
ImpĂ©dance de lâappareil de
mesure
1 M et C < 100 pF ï
