Seite 1/4
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0522
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
- ZZTALB01 -
Technische Daten
Technical Data BE-TAL55B1.01 BE-TAL55B2.01
Anzahl Tastenpaare/Tasterächen
Number of push button pairs /push buttons 1/2 2/4
Spezikation KNX Schnittstelle
Specication KNX interface TP-256 TP-256
Verfügbare KNX Datenbanken
Available application software ETS 4/5 ETS 4/5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal 0,8mm Ø, solid core 0,8mm Ø, solid core
Versorgungsspannung
Power Supply KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ. < 0,5W < 0,5W
Umgebungstemperatur
Operation temperature range 0 bis + 45°C 0 bis + 45°C
Schutzart
Enclosure IP 20 IP 20
Abmessungen (B x H x T)
Dimensions ( W x H x D)
55mm x 55mm x
25mm
55mm x 55mm x
25mm
Technische Daten KNX Taster Light 55 Basic - Technical Data KNX Push Button Lite 55 Basic
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
Betriebsanleitung KNX Taster Light 55 Basic
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button Lite 55 Basic
for authorised electricans

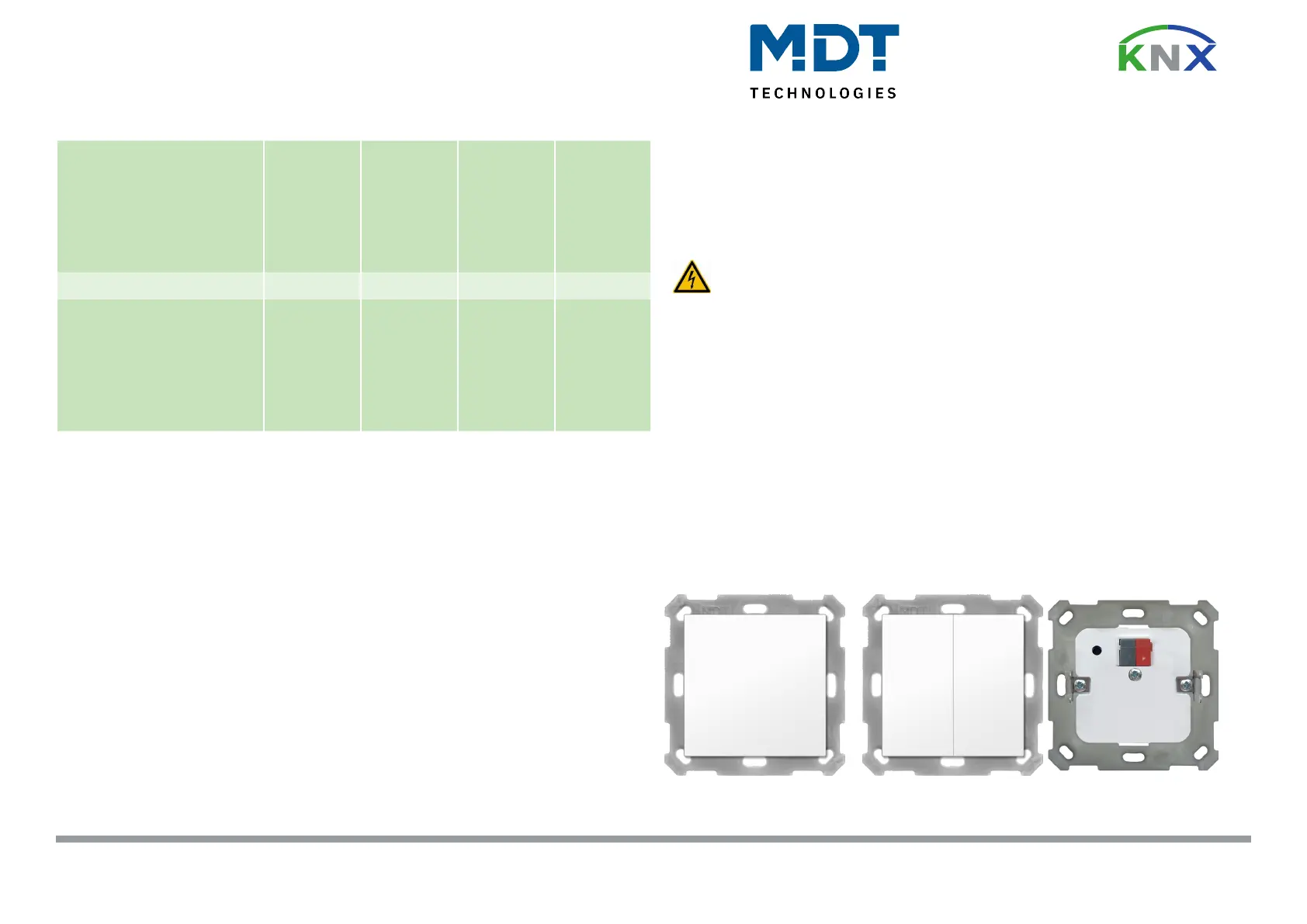

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Taster Light 55 Basic
Terminals, Operating and Display KNX Push Button Lite 55 Basic
1,2,3,4 - Schaltächen zur Bedienung eingestellten Funktionen
- Push buttons to operate the adjusted functions
5 - Programmiertaster
- Programming key
6 - Rote Programmier LED
- Red programming LED
7 - Busanschlussklemme
- KNX busconnection terminal
BE-TAL55Bx.01 Back
57
BE-TAL55B1.01 Front BE-TAL55B2.01 Front
1
2
1
2
3
4
6
®
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0522
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Anschlussbeispiel BE-TAL55Bx.01 - Exemplary circuit diagram BE-TAL55Bx.01
Beschreibung KNX Taster Light 55 Basic - Description KNX Push Button Lite 55 Basic
Der MDT Taster Light 55 Basic löst nach dem Betätigen der Schaltächen abhängig von der Parametrierung KNX Telegramme aus.
Die Schaltächen sind als Tastenpaar (zweiächig) oder als Einzeltasten einstellbar. Neben Schalten, Dimmen, Jalousie, Szenen oder Werte
senden stehen zahlreiche Funktionen zur Auswahl. Der Taster Light 55 Basic verfügt über 4 integrierte Logikmodule. Der Taster Light 55
Basic verfügt eine innovative Gruppensteuerung mit langem/extra langem Tastendruck. Beispielsweise lässt sich mit einem langen Tasten-
druck eine Jalousie normal AUF und AB verfahren, während mit dem extra langen Tastendruck die gesamte Jalousiengruppe des Raumes
verfahren wird. Mit der neuen Mehrfach-Tippfunktion lassen sich bis zu 4 Werte/Datenpunkttypen auf ein oder verschiedene Objekte senden.
So können mit einer Taste verschiedene Lichtgruppen geschaltet werden, beispielsweise 1 x tippen Deckenleuchte, 2 x tippen Wandleuchte
usw. Der Taster Light 55 Basic ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.
Passend für 55mm Schalterprogramme z.B.:
• GIRA Standard 55, E2,E22, Event, Esprit • BERKER S1, B3, B7
• JUNG A 500, A CREATION, AS 500, A550, A FLOW • MERTEN 1M, M-Smart, M-Plan, M-Pure
The MDT Push Button Lite 55 Basic releases KNX telegrams depending on the paramerization after pressing the buttons. The push buttons
can be programmed for 1 or 2 button operation. In addition to switching, dimming, blinds, scenes or sending values, a lot more functions are
available. The Push Button Lite 55 Basic has 4 integrated logic blocks. The Push Button Lite 55 Basic has an innovative group function with
long/extra long button press. For example, with a long press of a button, a shutter can move normally UP and DOWN, while the extra long
button press moves the entire blind group of the room. With the new multi touch function up to 4 values/datapoints can be send to one ore
more objects. With a single button different light groups can be switched, e.g. 1 x tap is ceiling light, 2 x tap is wall light etc. The Push Button
Lite 55 Basic is a ush mounted device for xed installations in dry rooms.
Fits 55mm systems/ranges:
• GIRA Standard 55, E2,E22, Event, Esprit • BERKER S1, B3, B7
• JUNG A 500, A CREATION, AS 500, A550, A FLOW • MERTEN 1M, M-Smart, M-Plan, M-Pure
Inbetriebnahme KNX Taster Light 55 Basic - Commissioning KNX Push Button Lite 55 Basic
Montage und Anschluss KNX Taster Light 55 Basic - Installation KNX Push Button Lite 55 Basic
1. Der Einbau des Taster Light 55 Basic erfolgt in einer Schalterdose.
The installation of the Push Button Lite 55 Basic takes place in a outlet socket.
2. Schrauben Sie den Tragring auf die Schalterdose.
Screw the support ring onto the outlet socket.
3. Schließen Sie den Taster Light am KNX Bus an.
Connect the Push Button Lite to the KNX bus.
4. Einbau des Tasters Light 55 Basic in die Schalterdose. Der Taster rastet im Tragring ein
Flush mounting of the Push Button Lite 55 Basic. The Push Button locks into the support ring.
5. Busspannungsversorgung zuschalten.
Switch on KNX power supply.
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den KNX Taster Light 55 Basic.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the KNX Push Button Lite 55 Basic.
After request press programming button.
3. Die rote Programmier LED (Leuchtet unter dem Programmiertaster hervor) erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED (Lights up under the programming button) turns off.
