Seite 1/4
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0322
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
- ZZTAL01 -
Technische Daten
Technical Data
BE-TAL5501.x1
BE-TAL5502.x1
BE-TAL5504.01
BE-TAL55T1.x1
BE-TAL55T2.x1
BE-TAL55T4.01
BE-TAL6301.x1
BE-TAL6302.x1
BE-TAL6304.01
BE-TAL63T1.x1
BE-TAL63T2.x1
BE-TAL63T4.01
Anzahl Tastenpaare/Tasterächen
Number of push button pairs /push buttons
1/2
2/4
4 single buttons
1/2
2/4
4 single buttons
1/2
2/4
4 single buttons
1/2
2/4
4 single buttons
Temperaturmessbereich
Measurement range temperature -- 0 to + 40°C -- 0 to + 40°C
Spezikation KNX Schnittstelle
Specication KNX interface TP-256 TP-256 TP-256 TP-256
Verfügbare KNX Datenbanken
Available application software ETS 4/5 ETS 4/5 ETS 4/5 ETS 4/5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal 0,8mm Ø, solid core 0,8mm Ø, solid core 0,8mm Ø, solid core 0,8mm Ø, solid core
Versorgungsspannung
Power Supply KNX Bus KNX Bus KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ. < 0,5W < 0,5W < 0,5W < 0,5W
Umgebungstemperatur
Operation temperature range 0 bis + 45°C 0 bis + 45°C 0 bis + 45°C 0 bis + 45°C
Schutzart
Enclosure IP 20 IP 20 IP 20 IP 20
Abmessungen (B x H x T)
Dimensions ( W x H x D)
55mm x 55mm x
25mm
55mm x 55mm x
25mm
63mm x 63mm x
25mm
63mm x 63mm x
25mm
Technische Daten KNX Taster Light 55/63 - Technical Data KNX Push Button Lite 55/63
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
Betriebsanleitung KNX Taster Light 55/63
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button Lite 55/63
for authorised electricans

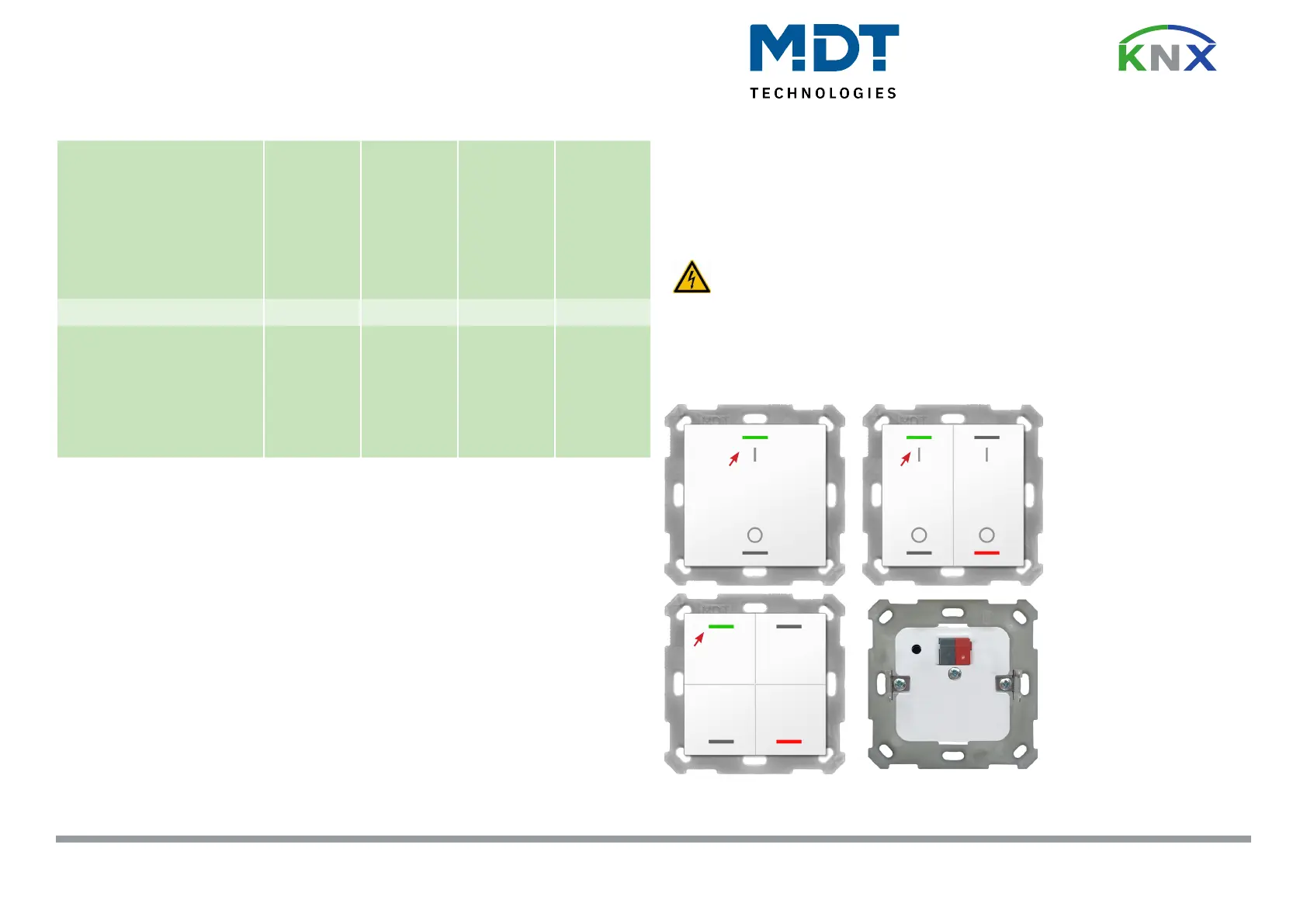

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Taster Light 55/63
Terminals, Operating and Display KNX Push Button Lite 55/63
1,2,3,4 - Schaltächen zur Bedienung eingestellten Funktionen
- Push buttons to operate the adjusted functions
6 - Programmiertaster
- Programming key
BE-TAL55x4.x1 Front
5
5 - RGBW Statusanzeigen
- RGBW status indicator
7 - Busanschlussklemme
- KNX busconnection terminal
BE-TAL55xx.x1 Back
67
BE-TAL55x1.x1 Front BE-TAL55x2.x1 Front
1
2
5
1
2
3
4
5
1
2
3
4
®
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0322
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Anschlussbeispiel BE-TALxxxx.x1 - Exemplary circuit diagram BE-TALxxxx.x1
Beschreibung KNX Taster Light 55/63 - Description KNX Push Button Lite 55/63
Der MDT Taster Light löst nach dem Betätigen der Schaltächen abhängig von der Parametrierung KNX Telegramme aus.
Die Schaltächen sind als Tastenpaar (zweiächig) oder als Einzeltasten einstellbar (BE-TAL55x4.01: 4 Einzeltasten). Die RGBW Status
LEDs können mit internen oder externen Objekten angesteuert werden. Die LED Helligkeit ist über ein Tag-/Nacht- und Helligkeitsobjekt
steuerbar. Neben Schalten, Dimmen, Jalousie, Szenen oder Werte senden stehen zahlreiche Funktionen zur Auswahl. Der Taster Light
verfügt über 4 integrierte Logikmodule. Der Taster Light 55 verfügt eine innovative Gruppensteuerung mit langem/extra langem Tastendruck.
Beispielsweise lässt sich mit einem langen Tastendruck eine Jalousie normal AUF und AB verfahren, während mit dem extra langen
Tastendruck die gesamte Jalousiengruppe des Raumes verfahren wird. Mit der neuen Mehrfach-Tippfunktion lassen sich bis zu
4 Werte/Datenpunkttypen auf ein oder verschiedene Objekte senden. So können mit einer Taste verschiedene Lichtgruppen geschaltet
werden, beispielsweise 1 x tippen Deckenleuchte, 2 x tippen Wandleuchte usw.Der Taster Light 55 ist zur Installation in Schalterdosen
vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.
Taster Light 55 Passend für 55mm Schalterprogramme z.B.:
• GIRA Standard 55, E2,E22, Event, Esprit • BERKER S1, B3, B7
• JUNG A 500, A CREATION, AS 500, A550, A FLOW • MERTEN 1M, M-Smart, M-Plan, M-Pure
Taster Light 63 Passend für 63mm Schalterprogramme z.B.:
• Busch-Jaeger future linear, solo, carat, Busch-axcent
The MDT Push Button Lite releases KNX telegrams depending on the paramerization after pressing the buttons. The push buttons can
be programmed for 1 or 2 button operation (BE-TAL55x4.01: 4 single buttons). The RGBW status LEDs can be controlled with internal or
external objects. The LED brightness is controllable via day/night or brightness object. In addition to switching, dimming, blinds, scenes
or sending values, a lot more functions are available. The Push Button Lite 55 has 4 integrated logic blocks. The Push Button Lite has an
innovative group function with long/extra long button press. For example, with a long press of a button, a shutter can move normally UP and
DOWN, while the extra long button press moves the entire blind group of the room. With the new multi touch function up to 4 values/data-
points can be send to one ore more objects. With a single button different light groups can be switched, e.g. 1 x tap is ceiling light, 2 x tap is
wall light etc. The Push Button Lite 55 is a ush mounted device for xed installations in dry rooms.
Push Button Lite 55 Fits 55mm systems/ranges, e.g.:
• GIRA Standard 55, E2,E22, Event, Esprit • BERKER S1, B3, B7
• JUNG A 500, A CREATION, AS 500, A550, A FLOW • MERTEN 1M, M-Smart, M-Plan, M-Pure
Push Button Lite 63 Fits 55mm systems/ranges, e.g.:
• Busch-Jaeger future linear, solo, carat, Busch-axcent
Inbetriebnahme KNX Taster Light 55/63 - Commissioning KNX Push Button Lite 55/63
Montage und Anschluss KNX Taster Light 55/63 - Installation KNX Push Button Lite 55/63
1. Der Einbau des Taster Light erfolgt in einer Schalterdose.
The installation of the Push Button Lite takes place in a outlet socket.
2. Schrauben Sie den Tragring auf die Schalterdose.
Screw the support ring onto the outlet socket.
3. Schließen Sie den Taster Light am KNX Bus an.
Connect the Push Button Lite to the KNX bus.
4. Einbau des Tasters Light in die Schalterdose. Der Taster rastet im Tragring ein
Flush mounting of the Push Button Lite. The Push Button locks into the support ring.
5. Busspannungsversorgung zuschalten.
Switch on KNX power supply.
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den KNX Taster Light.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the KNX Push Button Lite.
After request press programming button.
3. Die roten LEDs ( ) RGBW LED Statusanzeigen in den Schaltächen erlöschen nach erfolgreicher Programmierung.
After sucessfull programming the red LEDs ( ) turn off.RGBW LED status indicators in the push buttons
