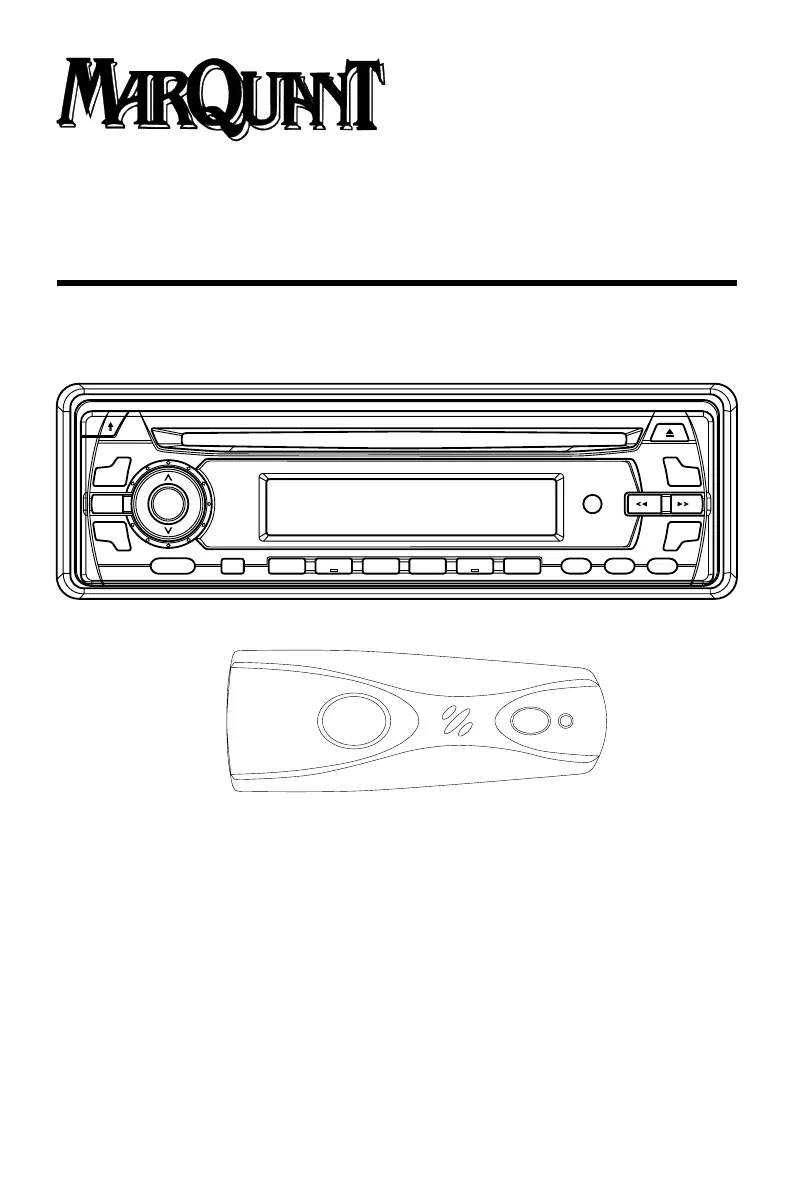

GEBRUIKSAANWIJZING
STEREO AUTORADIO MET CD/MP3
SPELER EN BLUETOOTH
®
MCR-716
2
INSTALLEREN
Let op:
•Monteer de installatie op een plaats
waar hij de bestuurder van de auto niet
hindert tijdens het rijden.
•Sluit, voordat u de installatie definitief
monteert, de bedrading een keer aan
en controleer of de installatie en het
systeem als geheel correct werken.
•Gebruik voor een correcte montage
alleen de meegeleverde materialen.
Het gebruik van andere onderdelen
kan storingen veroorzaken.
•Neem contact op met uw garage als u
gaten in uw auto moet boren of als u
het voertuig op andere wijze moet
aanpassen.
•Monteer de installatie op een plaats
waar hij de bestuurder niet in de weg
zit, en op een plaats waar een
passagier er zich niet aan kan
verwonden bij plotseling remmen,
bijvoorbeeld bij het maken van een
noodstop.
•Plaats het apparaat niet schuiner dan
30 graden, anders kan dit de prestaties
van de installatie nadelig be nvloeden.ï
•Monteer de installatie nooit op een
warme plaats, zoals in direct zonlicht
of in de warme-luchtstroom van de
verwarming, en stel de installatie niet
bloot aan stof, vuil en sterke trillingen.
DIN FRONT/REAR-MOUNT
Deze unit kan zowel met als zonder
inbouwframe gemonteerd worden
“ ”Front (conventionele DIN Front-
montage) of Rear (DIN Rear-montage,“ ”
gebruik makend van de voorgeboorde
gaten in de unit).
Zie voor details de illustratie’s. Methode
A en B.
30˚
VERWIJDER VOOR MONTAGE VAN
DE UNIT DE
TRANSPORTSCHROEVEN.
Vergeet niet voor montage de
transportschroeven te verwijderen.
Het apparaat installeren
Zorg ervoor dat u eerst alle aansluitingen
test, en volg daarna deze stappen voor
de installatie van het apparaat.
1. Controleer of het contact uitgeschakeld
is en neem vervolgens de kabel van
de min-pool (-) van de accu los.
2. Maak de kabelboom en de
antennekabel los.
3. Til de bovenzijde van de buitenste
afwerkplaat omhoog en verwijder deze
vervolgens.
4. Til de bovenzijde van de buitenste
afwerkplaat omhoog en verwijder deze
vervolgens.
5. Met de twee bijgeleverde
ontgrendelpennen worden de borglipjes
voor de inbouwslede ontgrendeld,
zodat deze te verwijderen is. Steek de
ontgrendelpennen zover mogelijk in de
openingen (met de inkeping naar boven
gericht) in de hiervoor bestemde
openingen die centraal in de
weerszijden van de installatie
aangebracht zijn. Schuif de
inbouwslede vervolgens in
achterwaartse richting van de installatie.
182 mm
53 mm
VERWIJDER VOOR MONTAGE VAN DE UNIT DE
TRANSPORTSCHROEVEN.
metaalbandje te bevestigen aan een
stevig metalen dashboardonderdeel.
Het metaalbandje zorgt tevens voor
een goede massa-aansluiting van de
installatie.
10.Sluit de kabel weer op de min-pool(-)
van de auto-accu aan. Breng
vervolgens de buitenste afwerkplaat
weer op zijn plaats aan.
Demontage van de installatie
1. Controleer of het contact uitgeschakeld
is en neem vervolgens de kabel van
de min-pool (-) van de accu los.
2. Verwijder het metalen
bevestigingsbandje aan de achterzijde
van de installatie (indien dit bevestigd
is).
3. Druk de release-toets in om het
voorpaneel van de installatie te
verwijderen.
4. Til de bovenzijde van de buitenste
afwerkplaat omhoog en verwijder deze
vervolgens.
5. Steek de bijgeleverde
ontgrendelpennen in de openingen die
centraal in de weerszijden van de
installatie aangebracht zijn en trek de
installatie vervolgens uit de
dashboardopening.
3
INSTALLEREN
6. Monteer de inbouwslede door het in
de uitsparing van het dashboard te
schuiven en buig de borglippen van de
inbouwslede met een schroevendraaier
naar buiten. Niet alle borglippen zullen
in het dasboard vergrendelen;
controleer daarom welke het meest
geschikt zijn. Buig de juiste borglippen
achter het dashboard om de
inbouwslede stevig te bevestigen.
7. Breng de kabelboom en de
antennekabel weer aan en let erop dat
de kabels niet bekneld raken.
8. Schuif de installatie zover in de
inbouwslede totdat deze met een klik
vergrendelt.
9. Om de installatie nog veiliger op zijn
plaats te houden, gebruikt u het
bijgeleverde metaalbandje waarmee
de achterzijde van de installatie
geborgd wordt. Gebruik het
bijgeleverde bevestigingsmateriaal
(zeskantmoer (5mm) en de veerring)
en bevestig daarmee een uiteinde van
het metaalbandje aan de montagebout
op de achterzijde van de installatie. Zo
nodig kan het metaalbandje gebogen
worden om het geschikt te maken voor
de inbouwsituatie van uw auto. Gebruik
vervolgens de overige bijgeleverde
bevestigingsmaterialen
(Zelftapper (5x25mm) en vulring) om
het andere uiteinde van het
Buitenste
afdekplaat
L ontgrendelpen
inbouwslede
R ontgrendelpen
Borglippen
Dashboard
Schroevendraaier
inbouwslede
Zelftapper
met veerring
Zeskantmoer
Metaalbandje
Borgring
Montagebout
