Seite 1/11

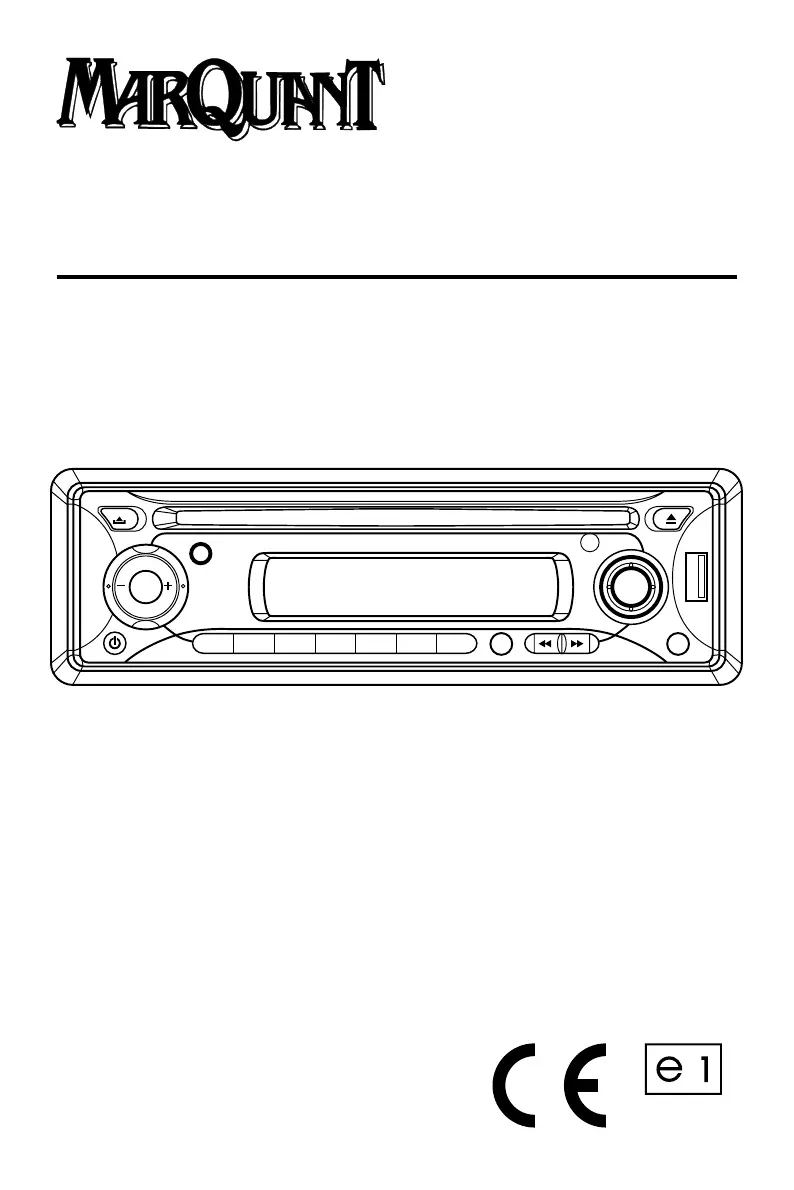

GEBRUIKSAANWIJZING
STEREO RDS AUTORADIO MET
CD/MP3 SPELER EN USB
MCR715
®
022475
2
Installatie
Opmerkingen:
•Installeer de set op dusdanige wijze
dat het de bestuurder tijdens het rijden
niet hindert.
•Voordat u het apparaat definitief
installeert, is het raadzaam eerst alle
aansluitingen tijdelijk te maken om te
controleren of alles naar behoren
functioneert.
•Gebruik voor het installeren uitsluitend
de bij het apparaat bijgeleverde
onderdelen. Toepassing van andere
dan de goedgekeurde onderdelen kan
leiden tot storing in de werking van
het apparaat.
•Raadpleeg uw dichtstbijzijnde dealer
als voor het installeren van het
apparaat nodig blijkt gaten te boren
of andere wijzigingen aan te brengen
aan de auto.
•Installeer het apparaat op een plaats
waar het de bestuurder niet in de weg
kan zitten en waar het ook in geval
van een noodstop en dergelijke geen
gevaar voor de inzittenden kan
opleveren.
•Indien u het apparaat onder een al te
steile hoek installeert, dwz meer dan
30º uit het horizontale vlak, zal het niet
naar behoren kunnen werken.
•Installeer het apparaat niet op een
plaats waar het aan al te hoge
temperaturen wordt blootgesteld,
zoals direct zonlicht, warme lucht van
de verwarming. Of op een plaats waar
het wordt blootgetseld aan stof, vuil
of trillingen.
DIN VOORKANT/ ACHTERKANT
MONTAGE
Dit apparaat kan worden ge nstalleerdï
aan de voorkant (conventionele DIN
VOORKANT MONTAGE) of achterkant
(DIN ACHTERKANT MONTAGE, gebruik
makend van schroefgaten aan de zijkant
van het chassis). Voor details kijk naar
onderstaande illustraties.
30Ëš
DIN VOORKANT/
ACHTERKANT MONTAGE
(methode A)
Installatie van het toestel
1. Dashboard
2. Houder
nadat u de houder in het dashboard
hebt geplaatst, kiest u de juiste lipjes
voor de dikte van het dashboard
materiaal en buigt u deze om. Buig de
lipjes naar binnen om te vergrendelen.
3. schroef
1. dashboard
2. moer (5mm)
3. washer
4. schroef (2x 25mm)
5. schroef
6. strip
gebruik de strip om de achterkant van
het apparaat vast te zetten. De strip
kan handmatig in de gewenste hoek
worden gebogen.
7. washer (normaal)
INSTALLEREN
1
3
2
182
53
(Fig. 1)
1
2
6
5
4
3
7
(Fig. 2)
DIN ACHTERKANT
MONTAGE (methode B)
Installatie met gebruikmaking van de
schroefgaatjes aan de zijkanten van het
apparaat.
Installeren met de fabrieksradio montage
beugel.
1. kies een plaats waar de schroefgaten
van de beugel en de schroefgaten van
het hoofdtoestel gelijk zijn en bevestig
de schroeven op 2 plaatsen aan beide
kanten van het apparaat
2. schroef
3. fabrieksradio montage beugel
4. dashboard of console
5. haak (verwijder dit gedeelte)
opmerking: de montage doos, buitenste
trim ring, en halve mouw worden niet
gebruikt indien het apparaat wordt
ge nstalleerd volgens methode B.ï
Enlévement de l’appareil
1. frame
2. stop uw vingers in de groef aan de
voorkant van het frame en trek naar u
toe om het frame te verwijderen. Als u
het frame weer vast wilt zetten de kant
met de groef naar beneden laten
wijzen en vastzetten.
3. verwijdersleutel
steek de bijgeleverde verwijdersleutels
in het apparaat, zoals in de afbeelding
aangegeven tot ze op hun plaats
vastklikken. Houdt de sleutels tegen
de zijkant van het apparaat aangedrukt
en trek het apparaat naar buiten.
3
INSTALLEREN
1
3
4
5
2
2
5
3
2
3
1
Open/Close
Produktspezifikationen
| Marke: | MarQuant |
| Kategorie: | Autoradio |
| Modell: | MCR-715 |
