Seite 1/4
GEBRUIKSAANWIJZING
MCA-275 / MCA-475
VOORDAT U BEGINT TE INSTALLEREN, LEES DAN UITVOERIG HET VOLGENDE.
A) GEBRUIK DIT TOESTEL ALLEEN IN AUTO’S MET NEGATIEVE MASSA.
B) VERMIJD BIJ HET PLAATSEN VAN DE BOOSTER WARME/ZONNIGE PLEKKEN.
C) SLUIT DE + 12V AANSLUITING ALLEEN AAN, INDIEN ALLE DRADEN KORREKT ZIJN
AANGESLOTEN.
D) SLUIT NOOIT DE LUIDSPREKER UITGANGEN AAN DE - POOL (CHASSIS).
E) DEFECTEN DOOR VERKEERDE AANSLUITINGEN VALLEN NIET ONDER DE GARANTIE.
F) ZORG ALTIJD DAT DE LUIDSPREKER MANTELS INTACT ZIJN, EN GEEN KONTAKTMAKEN
MET HET CHASSIS.
G) MAAK GEEN KORTSLUITING TUSSEN DE + KLEMMEN EN DE LUIDSPREKER UITGANGEN
H) MONTEER EERST DE LUIDSPREKER DRADEN, EN DAARNA PAS DE VOEDINGSDRADEN.

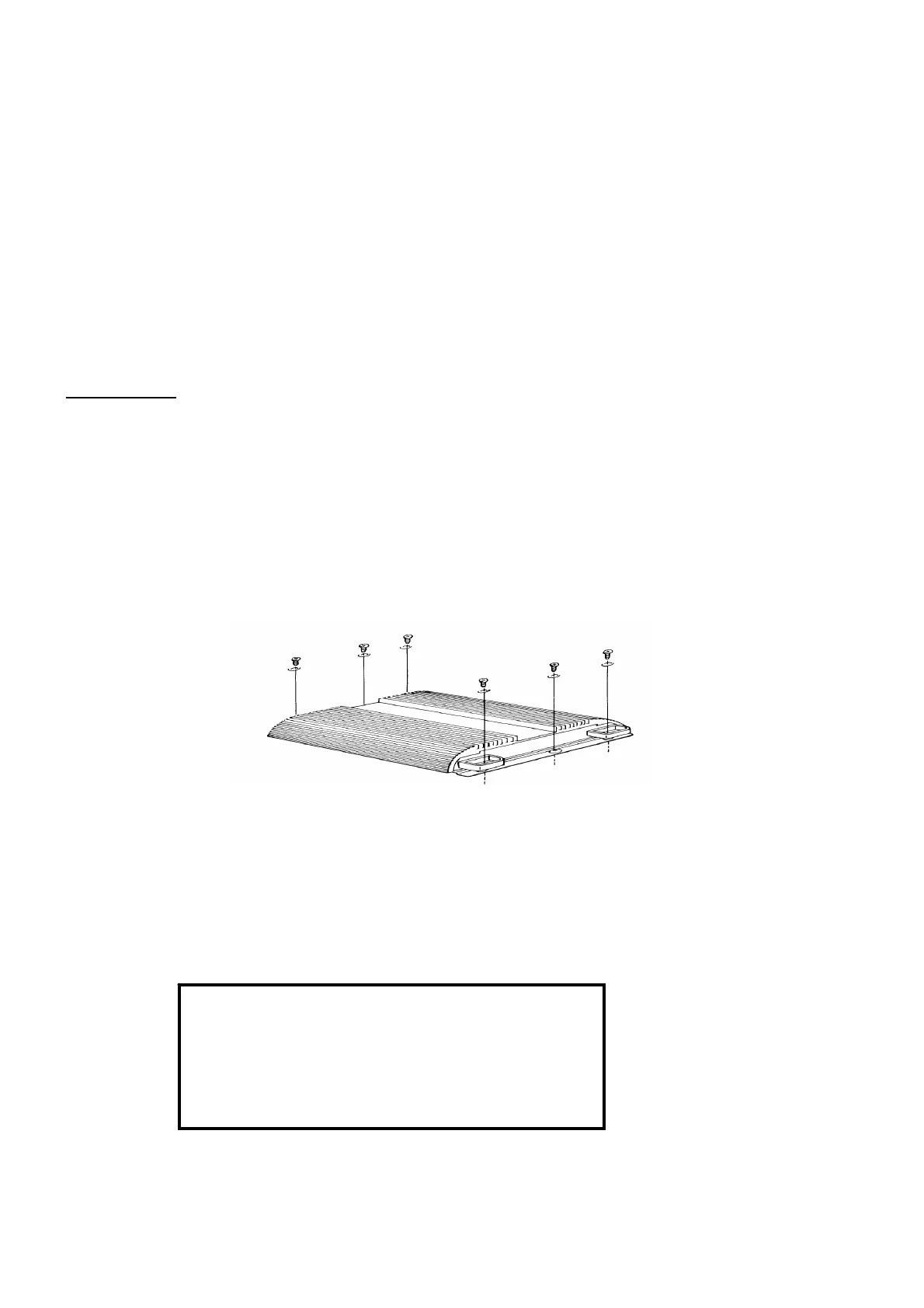

INSTALLATIE
SCHROEF DE BOOSTER STEVIG OP DE DOOR U GEKOZEN LOKATIE, EN ZORG VOOR VOLDOENDE
KOELING.
MONTAGE
1. Plaats de versterker op een plaats in de auto met voldoende koeling, en een stevige ondergrond.
2. Zorg dat de bereikbaarheid van de zekeringen en afregel potmeters optimaal zijn na montage.
3. Om massa verschillen tegen te gaan, dienen de massa draden (-12v) aan dezelfde massa te liggen
als die van de autoradio. Indien dit niet gebeurt, kunnen ruis en motor storingen in het geluid ontstaan.
4. Indien mogelijk is het verstandig de versterker door een professionele inbouwstation
te laten inbouwen, vooral indien er meerdere speakers of brugschakelingen worden gebruikt
.
VOEDING
1.
Deze versterker beschikt over een elektronische aan/uit schakelaar waardoor deze universeel is te gebruiken bij
autoradio’s met en zonder elektrische schakeldraad.
2.
Sluit de rode draad altijd aan op de plus leiding (+12V) , welke tezamen met uw autoradio wordt in en uitgeschakeld.
De zwarte draad is massa (-12V) Let op dat u aansluit draden gebruikt met minimaal 0,75mm kern vanwege het hoge
amperage bij hoog volume.
AANSLUITSCHEMA MCA-475
drawing 4 sp connection
AUDIO AANSLUITING
GOOT SIGNAAL
Deze versterker is gebaseerd op autoradio’s met 3 luidspreker uitgangsdraden, links,rechts en massa.
Indien u een 4-weg speakersysteem aansluit, dient u 8 Ohm speakers te gebruiken.
KLEIN SIGNAAL (RCA TULP)
Indien uw autoradio over een RCA tulp uitgang beschikt, kunt u deze ingang gebruiken.
BEDRADING
VOEDING (Rode + zwarte klem)
ROOD = +12V (via kontaktslot schakelaar)
ZWART = -12V (massa)
ORANJE = +12V schakelsignaal
INGANG
GROEN = Linker speaker uitgang autoradio
BRUIN = Rechter speaker uitgang autoradio
UITGANG
GRIJS = Speaker links voor (+)
BLAUW = Speaker links voor en achter (-)
GROEN = Speaker rechts voor (+)
BRUIN = Speaker rechts voor en achter (-)
GRIJS/ZWART = Speaker links achter (+)
GROEN/ZWART= Speaker rechts achter (+)
WAARSCHUWING
Sluit nooit de negatieve (-) luidsprekerdraden aan de massa of negatieve klem van de accu.
De negatieve min-draden van de luidspreker uitgangen zijn niet gelijk aan de min van uw auto.
Dit aangezien de eindversterker over een balans eindtrap beschikt .
Zorg dat de luidspreker draden goed geïsoleerd zijn en geen contact maken met andere draden.
AANSLUITSCHEMA MCA-275
2 speaker connection
BEDIENING
AAN/UIT
De versterker schakelt automatisch aan via de oranje draad.
VOLUME EN BALANCE
Met deze regelaars kunt u de standaard volume en balans niveau afregelen.
SUB FREQUENTIE
Deze schakelaar schakelt de ingebouwde laag doorlaat filter in waardoor alleen de laagste frequenties worden
weergegeven van 60Hz tot 250Hz.
SUB GAIN
Met deze knop regelt u het niveau van de subwoofer uitgang.
TREBLE/BASS
Met deze regelaar kunt u de hoge en lage tonen bijregelen.
GAIN
Met deze regelaar regelt u het ingang niveau t.o.v. het uitgangniveau. Hiermee voorkomt u dat er vervorming
optreedt bij een te hoog ingangssignaal, en tevens om het uitgangsniveau gelijk te stellen aan de autoradio.
Dit kan links en recht apart worden gedaan.
SUBWOOFER OUTPUT
Indien de subwoofer uitgang wordt gebruikt, dient u verschillende instellingen te proberen.
HIGH IN
Deze ingang wordt gebruikt voor bijvoorbeeld een externe CD speler etc.
MODE D’EMPLOI
MCA-275 / MCA-475
AVANT DE COMMENCER L’INSTALLATION, LISEZ ATTENTATIVEMENT LE SUIVANT :
A) UTILISEZ UNIQUEMENT L’APPAREIL AVEC UNE MASSE NEGATIVE.
B) EVITER UNE EMPLACEMENT HUMIDE, CHAUD, OU EN PLEIN SOLEIL DE L’APPAREIL.
C) BRANCHER L’APPAREIL UNIQUEMENT SI TOUS LES FILS SONT BRANCHE CORRECTEMENT
ET VERIFIE.
D) NE JAMAIS BRANCER OU METTRE EN CONTACT LES FILS DU SORTIE H.P. A LA MASSE.
E) APPAREILS DEFECTUEUX DU A UNE MAUVAIS BRANCHEMENT, NE SONT PAS PRIS EN GARANTIE.
F) VERIFIEZ ATTANTIVEMENT SI LES FILS SONT INTACTE, ET LEURS ISOLATION NE SONT PAS
ABIMES.
INSTALLATION
VISEZ L’AMPLIFICATEUR SOLIDEMENT S L’EMPLACEMENT DE VOTRE CHOIX, ET VERIFIEZ SI IL Y A
SUFFISAMENT DE VETILATION.
MONTAGE
1. l’amplificateur de manière a ce qu’il soit correctement ventilé, et un emplacement stable.
2. Placez l’amplificateur de manière que les touches sont accessible pour ajsuter les niveaus si nécessaire.
3. Pour éviter des parasites de votre moteur de voiture, ou circuit électrique,branchez les files de massa (negative -12V) au mème point
que la masse de votre autoradio.
4. Si possible nous vous demandons de laisser faire l’installation a un garage, spécialiste de motage autoradio.
ALIMENTATION
1.
L’amplificateur possède un systeme marche/arret electronique avec un fil electrique du sortie antenne de l’autoradio.
2.
Branchez le fil rouge au + 12v de votre batterie ou encore mieux par l’alimentation du contacte. Comme cela l’ampli
sera sous tension en même temps que l’autoradio.
Le fil noir est branché a la masse de votre voiture. (-12V) Utilisez ensuite un fil épaisse (0,75mm) car un courant
de 5 Ampère peut être atteint.
BRANCHEMENTS MCA-475
drawing 4 sp connection
CONNECTIONS AUDIO
SIGNAL FORT
l’Amplificateur est basé sur des autoradios avec 3 fils de sortie haut-parleurs, gauche/droite/masse.
Si vous branchez un systeme a 4 haut-parleurs, utilisez uniquement des haut-parleurs de 8 ohms.
SIGNAL FAIBLE (RCA)
Si votre autoradio possède un fil RCA, branchez cela en préférence.
CABLAGE
