Part no.:
| DESCRIPTION
38338

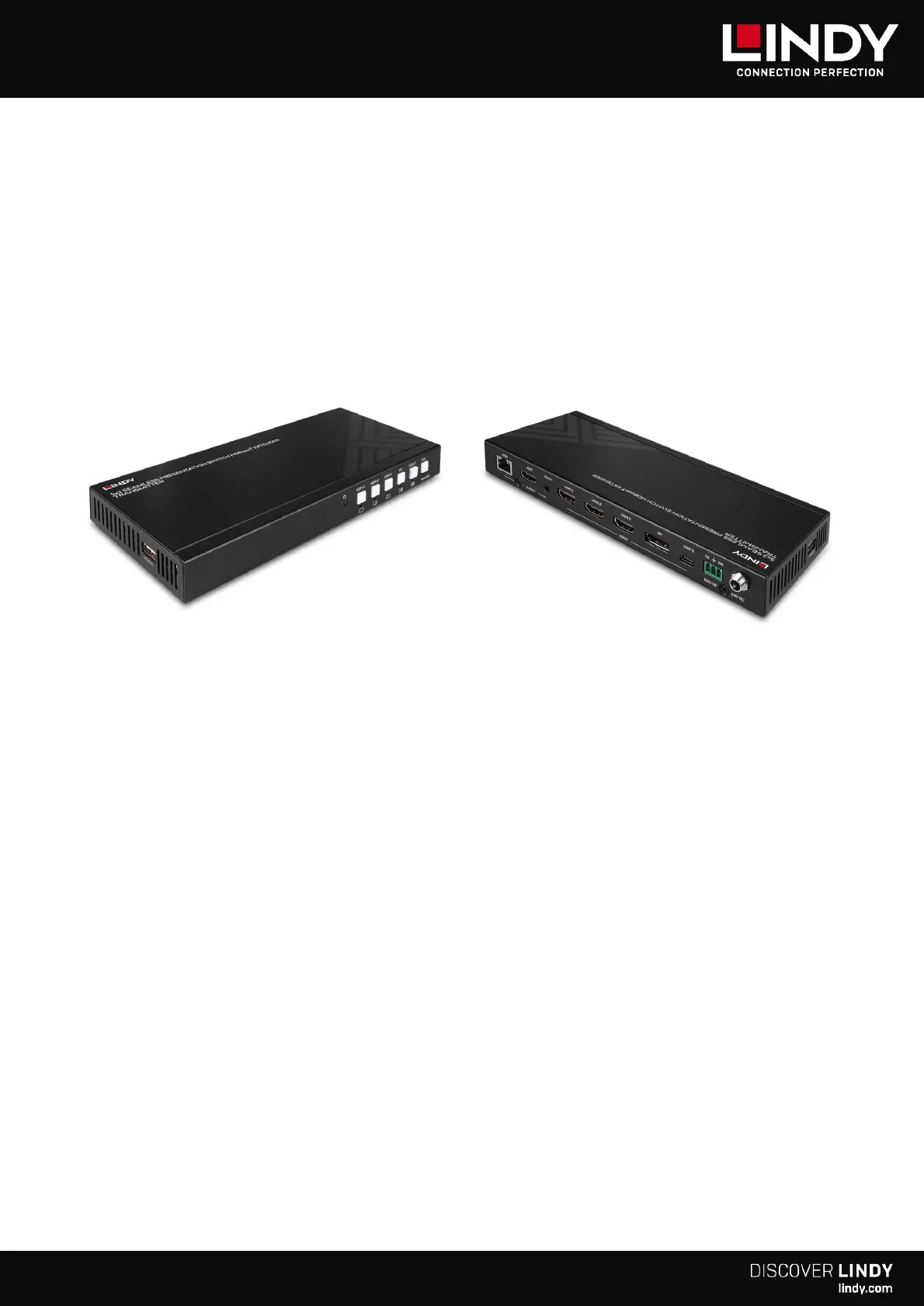

5 Port Seamless Presentation Switch HDBaseT Extender - Transmitter
Extend and switch between HDMI, DisplayPort and Type C inputs up to 70m via HDBaseT
Supports 4K@60Hz 4:4:4 resolutions up to 70m over Cat.6 network cable via HDBaseT technology
5 inputs seamless switching to 2 mirrored outputs
RS-232 for external control
Supports auto-switch, multiview and PoC (Power over Cable) functions
2 year warranty
The 5 Port Seamless Presentation Switch HDBaseT Transmitter is one part of a high performance, reliable solution for extending
AV signals over long distances via Cat.6 network cable.
By combining this transmitter unit with the Lindy HDBaseT receiver n. 38214, the following distance and resolution combinations
are possible when using high quality Cat.6 U/UTP or F/UTP cable:
70m: 1920x1080@60Hz 4:4:4 8bit
40m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
It can be connected to other HDBaseT receiver supporting up to 4K30 resolutions.
This unit provides 3 HDMI, 1 DP and 1 Type C inputs with 1 HDBaseT and 1 HDMI local outputs; sources can be switched
seamlessly pushing the buttons on the front panel, long press can activate different multiview options. This and many more
functions such as auto-switch mode, select resolutions, EDID, PIP size, etc. can be managed via RS-232 commands.
2 outputs are mirrored while 3.5mm stereo audio output can be used for connecting speakers or headphones to get de-embedded
audio.
•
•
•
•
•
| TECHNICAL DATA SHEET
PoC (Power over Cable) functionality allows power to be supplied alongside data through Cat.6 network cable in a point to point
connection between the transmitter and a receiver with the same feature, meaning only a single power supply is required.
This transmitter provides a full range of solutions and AV interfaces to connect different kind of devices, ideal for presentations,
trade shows and conference rooms. Type C sources must support Alternate Mode.
HDBaset is a globally recognised standard for high quality distribution of AV content and other technologies, including power and
control, over longer distances via low cost Cat.6 or above cable.
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.
Speci cationsfi
AV Interface: HDMI, DisplayPort, Type C (Alt. mode)
Interface Standard: HDMI 2.0b, DP 1.4
Supported Bandwidth: 18Gbps
Maximum Distance: 70m (229.66ft)
Maximum Resolution: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
HDCP Support: 2.2
EDID Pass Through: up to 14 resolutions selectable
Supported Audio: HDMI Pass-through, 2Ch audio stereo
Separate Audio Ports: 3.5mm
IR Support: -
CEC Support: -
Serial Interface: RS-232 Pass-through
Transmission Protocol: HDBaseT
Transmission Medium: Cat.6
Laser Class (only for Fibre): -
Wavelength (only for Fibre): -
Chipset: MST9804
Special Features:
Multiview
Auto-switch
Seamless switching
EDID management
PoC (Power over Cable)
Connectors
Input: 3xHDMI Type A (Female), DisplayPort (Female), USB Type C (Female)
Output: HDBaseT RJ-45 (Female), HDMI Type A (Female), 3.5mm Audio (Female)
Bi-directional Ports: RS-232 3-Pin Terminal Block
Power: 5.5/2.1mm
Physical Properties
Dimensions (approx.) WxDxH: 225x100x25mm (8.86x3.94x0.98in)
Housing Material: Metal
Net Weight: 0.81kg (1.79lb)
Operating Temperature: 0°C - 40°C (32°F - 104°F)
Storage Temperature: -20°C - 60°C (-4°F - 140°F)
Humidity: 10-50% RH (non-condensing)
Power Requirements: 24VDC 1A
Colour: Black
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
| TECHNICAL DATA SHEET
Miscellaneous
Packaging Type: Carton Box
Packaging Dimensions: 360x260x60mm (14.17x10.24x2.36in)
Gross Weight: 1.02kg (2.25lb)
Warranty (Years): 2
Product Compliance: CE, UKCA, FCC, RoHS, REACH & California Proposition 65
Package Content
Presentation Switch HDBaseT Transmitter
Multi-country Power Supply (UK, EU, US & AUS)
3-Pin Terminal Block
Lindy Manual
Purchasing Information
No.: 38338
EAN: 4002888383387
•
•
•
•
•
•
•
•
•
•
•
| TECHNICAL DATA SHEET
