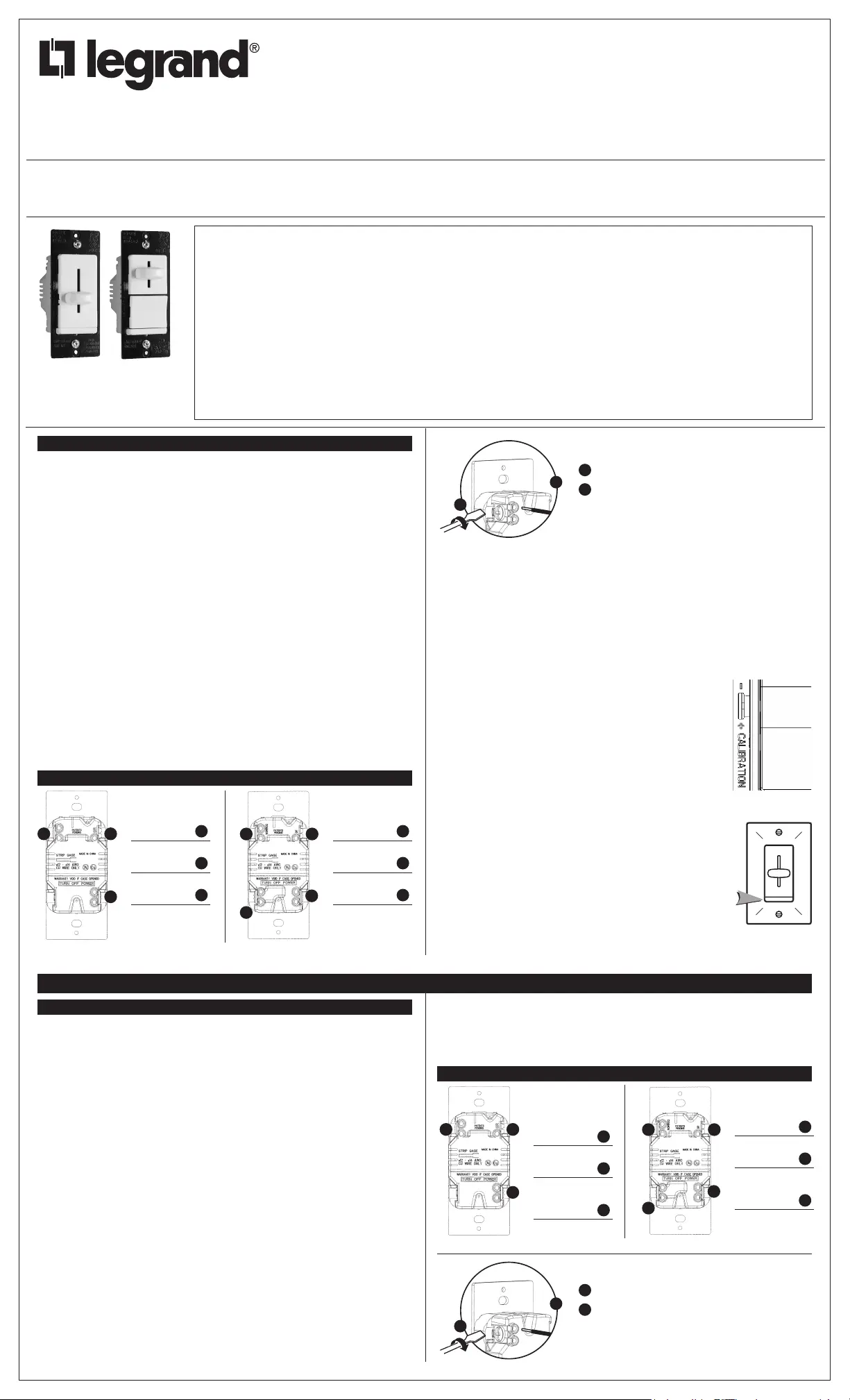

No: 341089 – 8/14

Pass & Seymour®

TradeMaster® Dimmers: CFL/LED 450W, 120VAC, 60 Hz; Incandescent 700W,

120VAC, 60 Hz

TradeMaster® Variateurs : CFL/LED 450 W, 120 VCA, 60 Hz; Incandescents

700 W, 120 VCA, 60 Hz

TradeMaster® Reductores: CFL/LED 450 W, 120 VCA, 60 Hz; Incandescente

700 W, 120 VCA, 60 Hz

Installation Instructions • Instrucciones de Instalación • Notice d’Installation

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: LSCL450, LSCL453P

Country of Origin: Made in China • Pays d’origine: Fabriqué en Chine • País de origen: Hecho en China

5. Install dimmer in wall box, with word ‘TOP’ on the strap right side up, using

mounting screws provided.

6. Attach wall plate, then restore power to circuit.

7. Dimmer may require adjustment to the low end setting to reliably start and/or

remove flickering in bulbs. To adjust, DISCONNECT POWER FROM CIRCUIT, and

remove the Wallplate. Use a small insulated, flat tipped screwdriver to adjust the

trim pot wheel, which is accessible via the slot (marked “CALIBRATION”) provided

on the strap (Figure 1). Turn the wheel the minimum light downwards to increase

intensity setting and turn the wheel light intensity. Next, upwards to decrease

install the Wallplate, restore the power and test. Repeat above as necessary.

Note: Never adjust trim pot when circuit is live. To

re-calibrate settings turn the trim pot wheel all the way up

towards the “-” sign and incrementally progress to “+” sign

until flickering is removed (refer to Step 7 above).

Note: It is normal for the dimmer to feel warm during operation.

Use a separate neutral wire for each phase of a multiphase

system containing a dimmer, and for high power single phase

applications where flickering is present.

Any combination of dimmers and other devices may be ganged

together.

ADDING A LIGHT MODULE (sold separately, Catalog #TM8LMCC)

Transform in minutes a standard dimmer into an illuminated dimmer

(ON when light is OFF) – allows the dimmer to be found in the dark.

Average 20-year life expectancy.

No wiring – quick snap-in installation.

Figure 1

IMPORTANT NOTES:

1. All dimmers can be damaged by improper wiring. Check for short circuits prior to

installing the dimmer.

Procedure for short circuit check:

a. Disconnect power to circuit by removing fuse or turn circuit breakers OFF.

b. Install a switch instead of the dimmer. Turn the switch to the “ON” position.

c. Turn power ON. If the circuit breaker trips, a short is present. If the light fails to

turn ON and OFF with the switch, the wiring may be incorrect.

d. Correct wiring, if necessary and retest.

e. Install the dimmer only after the light operates properly with the switch.

2. Protect from dirt and dust. The dimmer can be damaged from contaminates

encountered during the construction process. If lighting is required prior to the

construction process completion, then a switch should be temporarily installed

in place of the dimmer. The dimmer should not be installed until the construction

process is complete.

Any dimmer damage due to improper installation is not covered under warranty.

Directions

1. Disconnect power to circuit by removing fuse or turn circuit breakers OFF before

installing.

2. Remove wall plate and switch mounting screws, pull existing switch from wall box.

3. Disconnect existing switch from circuit. 3-way installation: Identify the “Common”

wire (wire connected to the terminal marked common or odd colored terminal).

For “new” installation identify wire connected to power source or to the load.

4. Connect dimmer as shown in the installation diagram using #12 or #14 AWG

stranded or solid copper conductors. Strip wire using gauge on back of device.

INSTALLATION DIAGRAM FOR DIMMERS

Single Pole 3-Way

1Wire to Source

120VAC 60Hz 1

Ground Wire

(Green or Bare) 2

Wire to Light

120VAC 60Hz 3

Common Wire

(Black) 1

Ground Wire

(Green or Bare) 2

Traveler Wire to

3-Way Switch 3

LSCL450 LSCL453P

INSTRUCTIONS EN FRANÇAIS

REMARQUES IMPORTANTES :

1. Tous les gradateurs peuvent être endommagés par un câblage incorrect. Vérifier

qu’il n’y a pas de court-circuit avant d’installer le régulateur.

Comment vérifier l’absence de court-circuit :

a. Couper l’alimentation du circuit en retirant le fusible ou en ouvrant les

disjoncteurs (ARRÊT / OFF).

b. Installer un interrupteur à la place du gradateur. Mettre l’interrupteur en position

fermée (MARCHE / ON).

c. Rétablir l’alimentation électrique. Si le disjoncteur saute, c’est qu’il existe un

court-circuit. Si la lumière ne s’allume ou ne s’éteint pas correctement, le câblage

peut être incorrect.

d. Rectifier le câblage si besoin est, et retester le circuit.

e. Installer le gradateur uniquement si la lumière fonctionne correctement avec

l’interrupteur.

2. Protéger le dispositif de la saleté et de la poussière. Le gradateur peut être

endommagé par des débris laissés au cours de la construction. S’il est

nécessaire d’avoir une source d’éclairage avant la fin de la construction, installer

provisoirement un interrupteur à la place du gradateur. Le gradateur ne doit pas être

installé avant la fin de la construction.

Aucun gradateur endommagé par une installation incorrecte n’est couvert par

la garantie.

INSTRUCTIONS :

1. Couper l’alimentation du circuit au tableau en enlevant le fusible ou en mettant

l’interrupteur en position ARRET avant installation.

2. Enlever la plaque murale et les vis de montage de l’interrupteur, retirer l’interrupteur

existant du coffret mural.

3. Déconnecter l’interrupteur existant du circuit. Installation à trois niveaux: Identifier

le fil “COMMUN” (fil connecté à la borne marquée “commun” ou borne de couleur

différente des autres). Pour une installation “nouvelle”, identifier le fil connecté à la

source d’alimentation ou à la charge.

4. Raccorder l’atténuateur comme indiqué sur le diagramme d’installation, en utilisant

du fil ou du cable électrique en cuivre #12 ou 14 AWG. Dénuder les fils selon

l’indicateur sur l’arrière de l’appareil.

DIAGRAMME D’INSTALLATION POUR GRADATEURS

Unipolaire 3 voies

1Raccorder

à la source

120 VCA 60 Hz 1

Fil de Terre

(vert ou nu) 2

Raccorder

à la lampe

120 VCA 60 Hz 3

Fill commun

(noir) 1

Fil de Terre

(vert ou nu) 2

Commun vers

l’interrupteur

3 voies 3

Fil arrière avec vis et plaque de pression

1 Insèrerleljusqu’aufonddutrou.

2 Serrerlavisfermementsousletroudulpour

retenirlelinsère.

Lesterminauxacceptentdesconducteursloucable

en cuivre #12 ou #14 AWG.

Screw Pressure Plate Back Wire

1 Insert wire to bottom of hole.

2 Securely tighten screw beneath wire hole to retain

inserted wire.

Termination takes #12 or #14 AWG stranded or solid,

copper conductors.

LIRE ET CONSERVER CES INSTRUCTIONS

Doit être installé par un électricien certifié ou une autre personne

qualifiée.

AVERTISSEMENT – Pour éviter tout choc électrique ou une

électrocution, toujours couper l’électricité au niveau du panneau

d’alimentation avant d’installer cette unité, de travailler sur le

circuit électrique ou de changer une lampe.

ATTENTION : Pour réduire le risque de surchauffe ou

d’endommagement d’autres pièces d’équipement :

• Ne pas installer un gradateur pour contrôler une prise

électrique, ou un appareil ménager équipé d’un moteur ou

alimenté par un transformateur.

• À n’utiliser qu’avec des ampoules à incandescence ou variable

à luminosité CFL_LED ampoules compatibles qui se vissent

dans des douilles d’ampoules à incandescence traditionnelles

(ampoules compatibles énumérés à www.legrand.us).

Connecter à une source de 120 VCA, 60 Hz uniquement.

Une charge minimale de 10W est recommandée pour un

fonctionnement optimal du gradateur.

N’utiliser que des fils en cuivre.

LEA Y CONSERVE ESTAS INSTRUCCIONES

Para ser instalado por un electricista certificado o persona

competente.

ADVERTENCIA – Para evitar descargas eléctricas serias o

electrocución, antes de instalar, trabajar en el circuito o cambiar

una lámpara de este atenuador apague siempre el suministro

eléctrico en el panel de servicio.

PRECAUCIÓN: Para reducir el riesgo de sobrecalentamiento

y posibles daños a otros equipos:

• No instale un atenuador para controlar un tomacorriente,

un electrodoméstico que funciona con motor o un

electrodoméstico con transformador.

• Utilícese solamente con bombillas incandescentes CFL o LED

atenuables que se atornillan en portalámparas incandescentes

convencionales (bombillas compatibles enumerados en www.

legrand.us).

Conecte solamente a un suministro eléctrico de 120 VAC, 60 Hz.

Una carga minima de 10W se recomienda para un

funcionamiento óptimo del atenuador.

Utilice únicamente alambres de cobre.

READ AND SAVE THESE INSTRUCTIONS

To be installed by a certified electrician or other

qualified person.

WARNING – To prevent severe shock or electrocution,

always turn power off at the service panel before

installing this unit, working on the circuit, or changing

a lamp.

CAUTION: To reduce the risk of overheating and

possible damage to other equipment:

• Do not install dimmer to control a receptacle, a

motor-operated appliance or a transformer-supplied

appliance.

• Use only with incandescent or compatible dimmable

CFL/LED bulbs which screw into conventional

incandescent lamp sockets (compatible bulbs listed

at www.legrand.us).

Connect to 120VAC, 60 Hz power source only.

A minimum load of 10W is recommended for optimal

operation of the dimmer.

Use copper wire only.

No: 341089 – 8/14

For covering patents, see www.legrand.us/patents

Pour connaître les brevets applicables, consultez www.legrand.us/patents

Para obtener patentes de protección, visite www.legrand.us/patents

800.223.4185

1.877.BY.LEGRAND

www.legrand.us

www.legrand.ca

5. Installer l’atténuateur dans le boitier mural, avec le mot ‘TOP’ sur la bande orienté

vers le haut, en se servant des vis fournies à cet effet.

6. Attacher la plaque murale, puis remettre sous tension.

7. Le gradateur peut avoir à être réglé aux faibles intensités pour que certaines

lampes s’allument correctement et/ou ne clignotent pas. Pour cela, COUPER

L’ALIMENTATION DU CIRCUIT et retirer la plaque murale. Utiliser un petit

tournevis plat isolé pour régler le potentiomètre qui est accessible à travers la fente

(« CALIBRATION ») située sur la bande (Figure 1). Tourner la mollette vers le bas

pour augmenter le réglage de l’intensité lumineuse minimale et tourner la mollette

vers le haut pour réduire l’intensité lumineuse. Ensuite, remonter la plaque

murale, remettre sous tension et tester. Répéter les étapes ci-dessus au besoin.

Remarque : ne jamais régler le potentiomètre si le circuit est sous tension. Pour

recalibrer le gradateur, tourner la mollette du potentiomètre complètement vers

le signe « - » puis la tourner progressivement vers le signe « + » jusqu’à ce que

le clignotement ait disparu (voir l’Étape 7 ci-dessus).

Remarque : Il est normal que le gradateur soit tiède au toucher

en cours de fonctionnement. Utiliser un neutre séparé pour chaque

phase d’un système multiphasé contenant un gradateur, et pour

les applications monophasées à forte puissance lorsqu’il existe

un scintillement.

N’importe quelle combinaison de gradateurs et d’autres dispositifs

peuvent être installés ensemble.

ADDITION D’UN MODULE LUMINEUX (vendu séparément,

N° catalogue TM8LMCC)

Transformez en quelques minutes un interrupteur mixte

standard en un interrupteur lumineux (ALLUMÉ lorsque

les lumières sont ÉTEINTES) – Permet de trouver

l’interrupteur dans le noir.

Durée de vie moyenne : 20 ans.

Pas de câblage – Installation rapide par enfichage.

NOTAS IMPORTANTES:

1. Todos los atenuadores pueden dañarse a causa de un cableado incorrecto. Antes

de instalar el atenuador, revise en busca de cortocircuitos.

Procedimiento de revisión para localizar cortocircuitos:

a. Desconecte el suministro eléctrico al circuito quitando el fusible o apagando los

cortacircuitos (OFF).

b. Instale un interruptor en lugar del atenuador. Coloque el interruptor en la

posición encendido (ON).

c. Encienda el suministro eléctrico. Si el cortacircuitos se dispara, existe un

cortocircuito. Si la lámpara no se enciende y apaga con el interruptor, el

cableado podría estar incorrecto.

d. Si es necesario, corrija el cableado, y pruebe nuevamente.

e. Instale el atenuador únicamente después de que la lámpara funciona

apropiadamente con el interruptor.

2. Proteja contra la suciedad y el polvo. El atenuador puede dañarse por

contaminantes producidos durante la construcción. Si se requiere iluminación antes

de la terminación de la construcción, entonces deberá instalarse provisionalmente

un interruptor en lugar del atenuador. El atenuador no debe instalarse antes de

terminar la construcción.

Cualquier daño del atenuador causado por una instalación incorrecta no está

amparado por la garantía.

INSTRUCCIONES:

1. Corte la electricidad al circuito en el panel quitando el fusible o APAGANDO el

interruptor automático antes de la instalación.

2. Quite la chapa de pared y los tornillos de montura de chucho, hale el chucho

existente de la caja embutida en la pared.

3. Desconecte el chucho existente del circuito. Instalación de tres direcciones:

Identifique el cabe “COMÚN” (el cable conectado al la terminal marcada “común

– common” o la terminal colorada con un color singular). Para instalación “nueva”

identifique el cable conectado al la fuente de potencia o a la carga.

4. Conecte el reductor de luz como mostrado en el diagrama de instalación utilizando

alambre trenzado o sólido #12 o #14 AWG de cobre. Pele el alambre utilizando la

guÌa en la parte trasera del aparato.

DIAGRAMA DE INSTALACIÓN PARA ATENUADORES

Unipolar 3 vías

5. Instale el reductor de luz en una caja de pared con la palabra “TOP” en la correa

hacia arriba, utilizando los tornillos de montaje proveídos.

6. Fije la chapa de pared, entonces restáurele la corriente al circuito.

7. Es posible que el atenuador requiera ajuste a baja intensidad para encender

lámparas o eliminar fluctuaciones en las bombillas. Para ajustar, DESCONECTE LA

ALIMENTACIÓN DEL CIRCUITO y quite la placa de pared. Con un destornillador

pequeño aislado de punta plana, ajuste la rueda del potenciómetro que es

accesible a través de la ranura (marcada “CALIBRATION”) situada sobre la banda

(Figura 1). Gire la rueda hacia abajo para aumentar

la intensidad mínima de la luz

y gire la rueda la intensidad de la luz. Luego, instale hacia arriba para disminuir

la placa de pared, restaure el suministro eléctrico y realice una prueba. Repita lo

anterior según sea necesario.

Nota: Nunca ajuste el potenciómetro cuando el circuito

está energizado. Para volver a calibrar los ajustes, gire la

rueda del potenciómetro de ajuste completamente hacia

arriba hasta el signo “-” y auméntelo de manera progresiva

hasta el signo “+” hasta que desparezca la fluctuación

(véase el Paso 7 anterior).

Nota: Es normal que el atenuador se sienta tibio durante la

operación. Utilice un alambre neutro por separado para cada

fase de un sistema multifase que contiene un atenuador, y

para aplicaciones monofásicas de alta potencia donde existan

fluctuaciones.

Se puede instalar en grupo cualquier combinación de

atenuadores y otros dispositivos.

AGREGADO DE UN MÓDULO LUMINOSO (vendido separado,

Nº de catálogo TM8LMCC)

Transforme en minutos un interruptor combinado estándar

en un interruptor iluminado (ENCENDIDO cuando la luz está

APAGADA) – permite encontrar el interruptor en la oscuridad.

20 años de expectativa de vida promedio.

Instalación con inserción rápida – no requiere cableado.

INSTRUCCIONES EN ESPAÑOL

WARRANTIES

Lifetime Warranty. The device you have purchased is warranted under

normal use against defects in workmanship and materials for as long as you

own the device. If the device fails due to manufacturing defect during normal

use, return the device for replacement to the store where purchased or send

to: Pass & Seymour Legrand, 50 Boyd Avenue, Syracuse, NY 13209

All requests for replacement must include a dated sales receipt (legible copies

acceptable).

ALL OTHER WARRANTIES, INCLUDING BUT NOT LIMITED TO ANY

WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR

PURPOSE, ARE LIMITED TO A PERIOD OF TWO YEARS FROM THE

DATE OF PURCHASE. YOUR SOLE AND EXCLUSIVE REMEDY AGAINST

PASS & SEYMOUR LEGRAND UNDER ANY WARRANTY SHALL BE

THE EQUIVALENT REPLACEMENT OF THE DEVICE. IN NO EVENT

SHALL ANY WARRANTY APPLY TO ANY DEFECT ARISING OUT OF

ANY ALTERATION OF THE DEVICE, IMPROPER WIRING, IMPROPER

INSTALLATION, MISUSE, ABNORMAL USE OR NEGLIGENCE. IN

NO EVENT SHALL PASS & SEYMOUR LEGRAND BE LIABLE FOR

LOST PROFITS, INDIRECT, SPECIAL, EXEMPLARY, INCIDENTAL OR

CONSEQUENTIAL DAMAGES.

Some states do not allow limitations on how long implied warranties last and

do not allow exclusion or limitation of incidental or consequential damages.

Some of the above limitations or exclusions may not apply to every purchaser.

GARANTIES

Garantie à vie. L’appareil que vous venez d’acheter est garanti, sous

condition d’utilisation normale, contre tout défaut dans la fabrication et les

matériaux tant qu’il est en votre possession. Si cet appareil tombe en panne à

cause de défauts de fabrication pendant son utilisation normale, le rapporter

pour qu’il soit remplacé, le cas échéant, là où vous l’avez acheté ou l’envoyer

à: Pass & Seymour Legrand, 50 Boyd Avenue, Syracuse, NY 13209.

Toute demande de remplacement doit contenir un reçu de vente (photocopies

lisibles acceptées).

TOUTES AUTRES GARANTIES, Y COMPRIS MAIS NON LIMITEES

A TOUTE GARANTIE DE COMMERCIALISATION OU APTITUDE A

SATISFAIRE UNE FONCTION PAR TICULIERE, SONT LIMITEES A UNE

PERIODE DE DEUX ANS A COMPTER DE LA DATE D’ACHAT. VOTRE

RECOURS UNIQUE ET EXCLUSIF CONTRE PASS & SEYMOUR LEGRAND

SOUS TOUTE GARANTIE EST LE REMPLACEMENT EQUIVALENT DE

VOTRE APPAREIL. EN AUCUN CAS LA GARANTIE NE S’APPLIQUE A

DES DEFAUTS DE FONCTIONNE MENT DUS A DES MODIFICATIONS

DE L’APPAREIL, UN CABLAGE INCORRECT, UNE INSTALLATION

INCORRECTE, UNE MAUVAISE UTILISATION, UNE UTILISATION

ANORMALE OU DE LA NEGLIGENCE. EN AUCUN CAS PASS & SEYMOUR

LEGRAND N’EST RESPONSABLE POUR UNE PERTE DE PROFIT, OU DES

DEGATS INDIRECTS, PARTICULIERS, EXEMPLAIRES, MINEURS

OU CONSEQUENTS.

Certains états n’autorisent pas de limite sur la durée des garanties implicites

et ne permettent pas d’exclusion ou de limite quant aux dégâts mineurs ou

conséquents. Il se peut que certaines des limites ou exclusions ci-dessus ne

s’appliquent pas à tous les acheteurs.

GARANTÍAS

Garantías de Por Vida: El aparato que Ud. p2-ha comprado está garantizado

bajo uso normal contra de defectos de fábrica y materiales durante el tiempo

que Ud. posea el aparato. Si el aparato falla debido a defectos de fábrica

durante uso normal, devuelva el aparato para su reemplazo a la tienda

donde fue adquirido o envíelo a: Pass & Seymour Legrand, 50 Boyd Avenue,

Syracuse, NY 13209.

Todos los pedidos de reemplazos deben incluir un recibo de compra fechado

(se aceptan copias legibles).

TODAS LAS DEMÁS GARANTÍAS INCLUIDAS PERO NO LIMITADAS A

CUALQUIER GARANTÍA COMERCIAL O DE PARTICULARI DAD PARA UN

PROPÓSITO ADECUADO, ESTÁN LIMITADAS A UN PERÍODO DE DOS

AÑOS A PARTIR DE LA FECHA DE COMPRA. SU ÚNICO Y EXCLUSIVO

DERECHO CON RESPECTO A PASS AND SEYMOUR LEGRAND BAJO

CUALQUIER GARANTÍA SERÁ EL REEMPLAZO POR UN APARATO

EQUIVALENTE. EN NINGÚN CASO, NINGUNA GARANTÍA PODRÁ SER

APLICADA A NINGÚN DEFECTO QUE SURJA DE NINGUNA ALTERA CIÓN

DEL APARATO, CABLEADO IMPROPIO, INSTALACIÓN IMPROPIA, MAL

USO, USO ANORMAL O NEGLIGENCIA. BAJO NINGÚN CASO, SERÁ

RESPONSABLE PASS AND SEYMOUR LEGRAND DE DAÑOS POR

PÉRDIDAS EN INGRESOS, INDIRECTOS, ESPECIALES, EJEMPLARES,

INCIDENTALES, O CONSECUENTES.

Algunos estados no permiten limitaciones en la duración de las garantías

implícitas y no permiten exclusión o limitación de daños accidentales o

consecuentes. Algunas de las limitaciones o exclusiones arriba enunciadas

podrán no ser aplicadas a cada comprador.

Fil arrière avec vis et plaque de pression

1 Introduzca el alambre al hueco del fondo.

Apriete el tornillo debajo del hueco del alambre

para aguantar el alambre insertado.

La terminación acepta conductores trenzados o

sólidos #12 o #14 AWG de cobre.

Figure 1

Figura 1

Alambre de la

fuente

120 VCA 60 Hz 1

Alambre de Tierra

(Verde o

Desnudo) 2

Alambre a

la lámpara

120 VCA 60 Hz 3

Alambre Común

(Negro) 1

Alambre de Tierra

(Verde o

Desnudo) 2

Alambre común

al interruptor

de 3 vías 3

Produktspezifikationen

Marke:	Legrand
Kategorie:	Schalten
Modell:	LSCL453PLA

Brauchst du Hilfe?

Wenn Sie Hilfe mit Legrand LSCL453PLA benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Schalten Legrand

Legrand LSCL453PLA Bedienungsanleitung

28 August 2024

Legrand RH4FBL3PW Bedienungsanleitung

28 August 2024

Legrand ADTP703TU Bedienungsanleitung

15 August 2024

Legrand ADWR703H Bedienungsanleitung

10 August 2024

Bedienungsanleitung Schalten

Neueste Bedienungsanleitung für -Kategorien-

Netgear GS110TPP Bedienungsanleitung

15 Oktober 2024

Hager K7F10M1W Bedienungsanleitung

12 Oktober 2024

Tripp Lite B005-DPUA4 Bedienungsanleitung

11 Oktober 2024

Lancom CS-8132F Bedienungsanleitung

8 Oktober 2024

Lancom YS-7154CF Bedienungsanleitung

8 Oktober 2024

Perel E305W3-G Bedienungsanleitung

5 Oktober 2024

TP-Link Festa FS328G Bedienungsanleitung

4 Oktober 2024

Totolink SW24DM Bedienungsanleitung

4 Oktober 2024

Black Box ACX300-R Bedienungsanleitung

4 Oktober 2024

Totolink SW1008P Bedienungsanleitung

3 Oktober 2024
