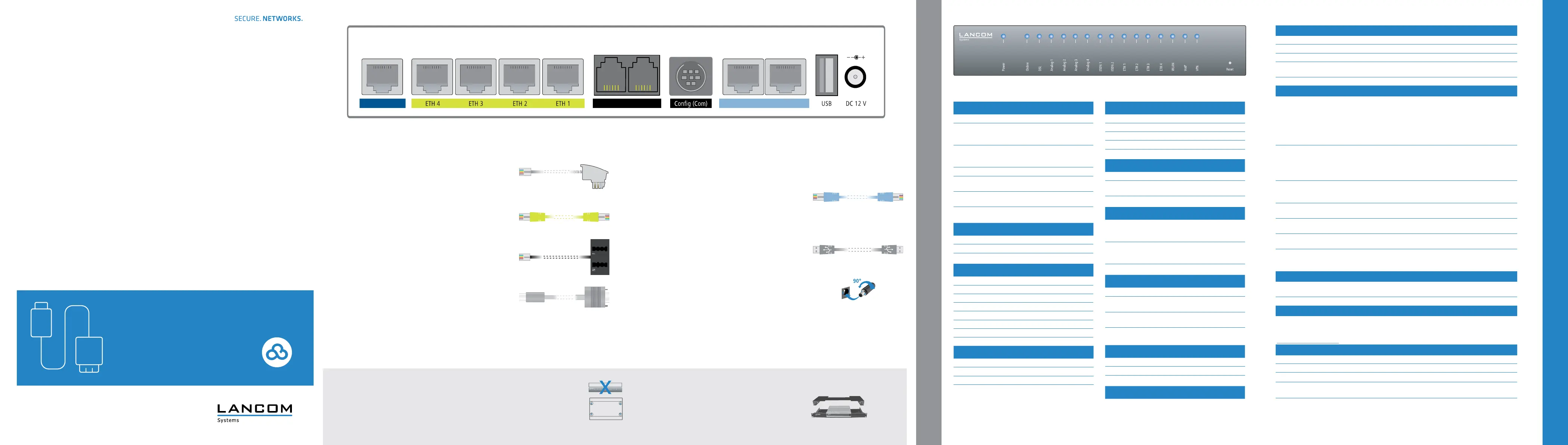

Seite 1/1

Gigabit Ethernet 10/100/1000

ISDN 1 ISDN 2

TE / NT NT

VDSL

Analog 1Analog 2

MONTIEREN UND ANSCHLIESSEN

TECHNISCHE DATEN

LANCOM, LANCOM Systems und LCOS sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene

Marken ihrer jeweiligen Eigentümer sein. Änderungen vorbehalten. Keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. 111633/0617

4Hardware

Spannungsversorgung 12 V DC, externes Steckernetzteil (230 V); Bajonett-Stecker zur Sicherung gegen Herausziehen

Leistungsaufnahme Max. ca. 14 W

Umgebung Temperaturbereich 0–35° C; Luftfeuchtigkeit 0–95 %; nicht kondensierend

Gehäuse Robustes Kunststoffgehäuse, Anschlüsse auf der Rückseite, für Wandmontage vorbereitet,

Kensington-Lock; Maße 210 x 45 x 140 mm (B x H x T)

Anzahl Lüfter Keine; lüfterloses Design ohne rotierende Teile, hohe MTBF

Schnittstellen

WAN: VDSL2 aVDSL2 nach ITU G.993.2; Prole 8a, 8b, 8c, 8d, 12a, 12b, 17a

aKompatibel zu VDSL2 der Deutschen Telekom

aADSL-konform gemäß: ADSL2+ over ISDN nach ITU G.992.5 Annex B/J mit DPBO,

ADSL2 over ISDN nach ITU G.992.3 Annex B, ADSL over ISDN nach ITU G.992.1 Annex B

aUnterstützt eine virtuelle Verbindung im ATM (VPI-VCI-Paar) zur selben Zeit

WLAN aFrequenzband: 2400-2483,5 MHz (ISM) oder 5150-5725 MHz

(landesspezische Einschränkungen möglich)

aFunkkanäle 2,4 GHz: Bis zu 13 Kanäle, max. 3 nicht überlappend (2,4 GHz Band)

aFunkkanäle 5 GHz: Bis zu 19 nicht überlappende Kanäle (verfügbare Kanäle je nach landes-

spezischer Regulierung und mit automatischer, dynamischer DFS-Kanalwahl verbunden)

ETH 4 individuelle Ports, 10 / 100 / 1000 MBit/s Gigabit Ethernet, im Auslieferungszustand als

Switch geschaltet. Bis zu 3 Ports können als zusätzliche WAN-Ports geschaltet werden.

Ethernet-Ports können in der LCOS-Konguration elektrisch deaktiviert werden.

USB USB 2.0 Hi-Speed Host-Port zum Anschluss von USB-Druckern (USB-Druck-Server), seriellen

Geräten (COM-Port-Server) oder USB-Datenträgern (FAT-Dateisystem)

ISDN 1 / ISDN 2 ISDN 1: Interner (NT) bzw. externer (TE) ISDN-Bus. Die Funktion wird über LCOS gesteuert.

ISDN 2: Interner (NT) ISDN-Bus.

Analog 1 / Analog 2 Verwenden Sie die Kabel Ihrer analogen Endgeräte, um diese mit den analogen Schnittstellen

zu verbinden. Verwenden Sie ggf. die beiliegenden Adapter.

Cong (Com) / V.24 Serielle Kongurationsschnittstelle / COM-Port (8-pol. Mini-DIN): 9.600–115.200 Baud,

optional zum Anschluss eines Analog-/GPRS-Modems geeignet. Unterstützt internen COM-

Port-Server und ermöglicht die transparente asynchrone Übertragung serieller Daten via TCP.

WAN-Protokolle

VDSL, ADSL, Ethernet PPPoE, PPPoA, IPoA, Multi-PPPoE, ML-PPP, PPTP (PAC oder PNS) und IPoE (mit oder ohne

DHCP), RIP-1, RIP-2, VLAN

ISDN DSS1 (Euro-ISDN), PPP, X75, HDLC, ML-PPP, V.110/GSM/HSCSD

Konformitätserklärung

Hiermit erklärt LANCOM Systems, dass dieses Gerät den Richtlinien 2014/30/EU und 2014/35/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.lancom-systems.de/ce/

Lieferumfang

Dokumentation Hardware-Schnellübersicht (DE/EN); Installation Guide (DE/EN)

Kabel 1 DSL-Kabel für IP-basierten Anschluss, 4,25 m

Adapter 2 TAE-Adapter (RJ11 - TAE)

Netzteil Externes Steckernetzteil (230 V); NEST 12 V / 1,5 A DC/S; Hohlstecker 2,1 / 5,5 mm Bajonett;

LANCOM Art.-Nr. 111301

LANCOM 883 VoIP

DSL

ETH 2

Power

ETH 1

Online

ISDN 1

ETH 4

ETH 3

VPN

Analog 1

Analog 2

ISDN 2

WLAN

Reset

VoIP

Das Produkt enthält separate Komponenten, die als sogenannte Open Source Software eigenen Lizenzen, insbesondere

der General Public License (GPL), unterliegen. Die Lizenzinformationen zur Geräte-Firmware (LCOS) nden Sie auf der

WEBcong des Geräts unter dem Menüpunkt „Extras->Lizenzinformationen“. Sofern die jeweilige Lizenz dies verlangt,

werden Quelldateien zu den betroffenen Software-Komponenten auf Anfrage über einen Download-Server bereitgestellt.

i VPN

Aus VPN-Verbindung nicht aktiv

Grün dauerhaft an VPN-Verbindung aktiv

Grün blitzend VPN-Verbindungsaufbau

e ISDN

Aus Schnittstelle ausgeschaltet

Grün dauerhaft an D-Kanal aktiv

Grün ackernd ISDN-Datenübertragung

Rot ackernd ISDN-Übertragungsfehler

Rot/orange blinkend ISDN-Hardwarefehler

Orange blinkend ISDN-Verbindungsaufbau

c e

a b c d e f

b gf

Analog-Schnittstelle

Sie können analoge End-

geräte direkt über RJ11 oder

mit Hilfe des beiliegenden

TAE-Adapters an den

analogen Schnittstellen

anschließen.

Ethernet-Schnittstelle

Verbinden Sie eine der

Schnittstellen ETH 1

bis ETH 4 mit Ihrem

PC oder einem LAN-

Switch.

Serielle Schnittstelle

Zur Konguration

des Gerätes über die

serielle Schnittstelle

wird ein serielles

Kongurationskabel

benötigt (als Zubehör

erhältlich).

ISDN-Schnittstelle

ISDN 1

Interner (NT) bzw.

externer (TE) ISDN-Bus.

Die Funktion wird über

LCOS gesteuert.

ISDN 2

Interner (NT) ISDN-Bus.

Ein 100-Ohm-Widerstand

zum Leitungsabschluss ist

über LCOS schaltbar.

VDSL-Schnittstelle

Verbinden Sie die

VDSL-Schnittstelle und die

TAE-Dose des Providers

mit Hilfe des beiliegenden

DSL-Kabels für den

IP-basierten Anschluss.

(Für weitere Informationen

kontaktieren Sie bitte Ihren

Internet provider.)

USB- Schnittstelle

Verbinden Sie ein

USB-Speicher-

medium oder einen

USB-Drucker mit der

USB-Schnittstelle.

Power

Drehen Sie den Bajonett-

stecker des Kabels beim

Einstecken ins Gerät

um 90° nach rechts, bis

dieser einrastet.

Verwenden Sie nur das

mitgelieferte Netzteil!

Das sollten Sie beim

Aufstellen beachten

aBei Aufstellung auf

dem Tisch Gummifüße

ankleben

a Keine Gegenstände auf

der Geräteoberseite

ablegen oder mehrere

Geräte stapeln

aSeitliche Lüftungs-

schlitze freihalten

aBei Wandmontage bei-

liegende Bohrschablone

verwenden

aRackeinbau mit Hilfe

des optionalen LANCOM

Rack Mount (nicht im

Lieferumfang)

LANCOM 1681V

Power

VDSL

Online

ETH 1

ETH 2

VPN

ETH 3

ETH 4

ISDN Status

a Power

Aus Gerät ausgeschaltet

Grün dauerhaft an* Gerät betriebsbereit

bzw. Gerät gekoppelt und LANCOM

Management Cloud (LMC) erreichbar

Grün/rot blinkend Kein Passwort gesetzt. Ohne Passwort

sind die Kongurationsdaten des Geräts

ungeschützt.

Rot blinkend Zeit- oder Gebührenlimit erreicht

1x grün invers

blinkend*

Verbindung zur LMC aktiv, Pairing OK,

Gerät nicht geclaimt

2x grün invers

blinkend*

Pairing-Fehler bzw. LMC-Aktivierungscode

nicht vorhanden

3x grün invers

blinkend*

LMC nicht erreichbar bzw.

Kommunikationsfehler

b Online

Aus WAN-Verbindung nicht aktiv

Grün dauerhaft an WAN-Verbindung aktiv

Rot dauerhaft an WAN-Verbindungsfehler

c DSL

Aus Schnittstelle ausgeschaltet

Grün dauerhaft an DSL-Verbindung aktiv

Grün ackernd DSL-Datenübertragung

Rot ackernd DSL-Übertragungsfehler

Rot/orange blinkend DSL-Hardwarefehler

Orange blinkend DSL Training

Orange dauerhaft an DSL Sync

Grün blinkend DSL-Verbindungsaufbau

d Analog

Aus Schnittstelle ausgeschaltet

Grün dauerhaft an Schnittstelle eingeschaltet

Orange blinkend Ankommender Ruf

Grün blinkend Verbindung aktiv

h VoIP

Aus Keine SIP Accounts deniert oder VCM

abgeschaltet

Grün dauerhaft an Alle denierten und aktiven SIP Accounts

(abgehend) konnten erfolgreich registriert

werden.

Rot dauerhaft an Es konnten nicht alle denierten und

aktiven SIP Accounts regisitriert werden.

(ggfs. noch im Aufbau)

Rot oder grün

invers blitzend

Anzahl der aktuell genutzten Leitungen

(im Aufbau oder verbunden)

f ETH

Aus Kein Netzwerkgerät angeschlossen

Grün dauerhaft an Verbindung zu Netzwerkgerät

betriebsbereit, kein Datenverkehr

Grün ackernd Datenübertragung

g WLAN

Aus Kein WLAN-Netz deniert oder WLAN-

Modul deaktiviert. Es werden keine

Beacons vom WLAN-Modul gesendet.

Grün dauerhaft an WLAN-Modul aktiviert und mindestens ein

WLAN-Netz deniert. Es werden Beacons

vom WLAN-Modul gesendet.

Grün blinkend DFS Scanning oder anderer Scan-Vorgang

j Reset

Reset-Taster Bedienung über z.B. Büroklammer

kurzes Drücken > Neustart des Gerätes

langes Drücken > Reset des Gerätes

b c d e f ga

*) Die zusätzlichen Status der Power-LED werden alternierend im

5-Sekunden-Wechsel angezeigt, wenn die Verwaltung des Gerätes

über die LANCOM Management Cloud aktiviert ist

Cloud-ready

LANCOM 883 VoIP

Hardware-Schnellübersicht
