1x8 Distribution Amplifier over
CAT5e/6 Outputs and PoC 60M
MPN: SP-HDPOC1X8
VER 1.0
All brand names and trademarks are properties of their respective owners
2
Thank you for purchasing this product
For optimum performance and safety, please read these instructions
carefully before connecting, operating or adjusting this product. Please
keep this manual for future reference.
Surge protection device recommended
This product contains sensitive electrical components that may be
damaged by electrical spikes, surges, electric shock, lighting strikes,
etc. Use of surge protection systems is highly recommended in order to
protect and extend the life of your equipment.
Table of Contents
1. Introduction. 2
2. Features. 3
3. Package Contents. 3
4. Specifications. 4
5. Operation Controls and Functions. 5
5.1 Transmitter. 5
5.2 CAT Receiver. 7
75.3 IR Pin Definition
6. EDID Mode. 8
7. ASCII Commands. 9
8. Application Example. 12
1. Introduction:

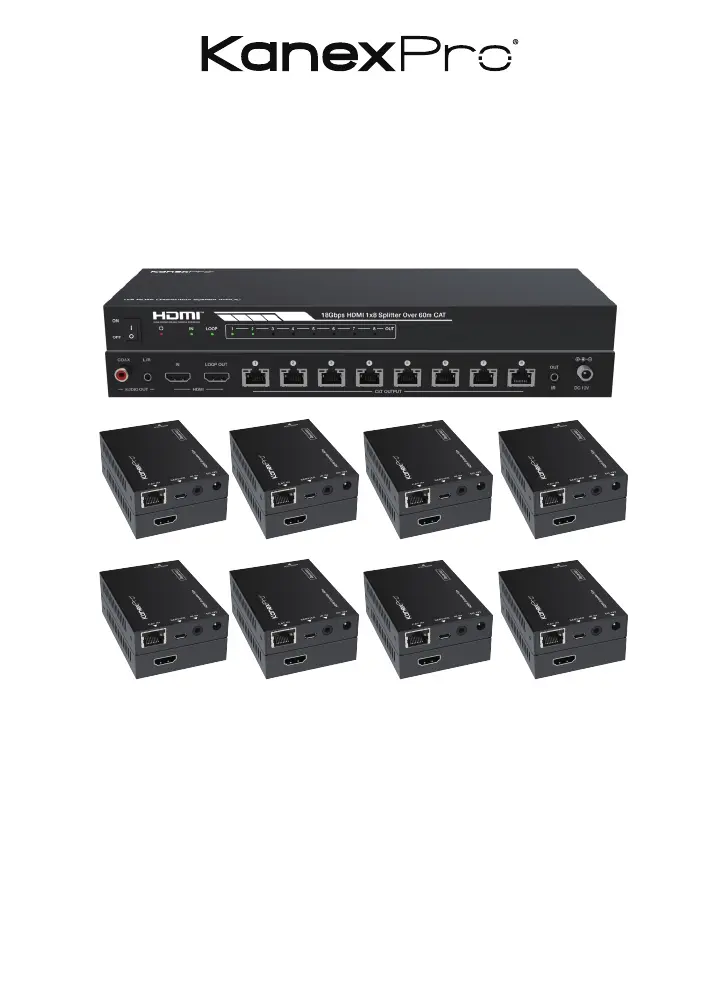

The KanexPro 1x8 Distribution Amplifier (SP-HDPOC1X8) is a 18Gbps
HDMI 1x8 Splitter that can distribute a single HDMI source signal to any
8 display devices. Support video resolution up to 4K2K@5 60Hz 4:4:4. 0/
It is designed with 1 HDMI loop output and 8 CAT outputs. It can extend
the signal transmission distance up to 35 meters at the resolution
of 4K2K@ 60Hz, or 50 meters at 4K2K@30Hz, or 60 meters at
1080P@60Hz via a single CAT6/6a/7 cable. The product supports one-
way IR control signal pass-through, audio extract function and advanced
EDID management.
2. Features:
4
4. Specifications:
Technical
HDMI Compliance HDMI 2.0
HDCP Compliance HDCP 2.2/1.x
Video Bandwidth 594MHz/18Gbps
Video Resolution Up to 4k2k@5 60Hz 4:4:40/
Color Depth
8-bit,10-bit,12-bit(1080p@60Hz)
8-bit (4K2K@60Hz YUV4:4:4)
8-bit,10-bit,12-bit(4K2K@60Hz YCbCr 4:2:2/4:2:0)
Color Space RGB, YCbCr 4:4:4 / 4:2:2. YUV 4:2:0
HDR Support HDR10, HDR10+, HLG, Dolby vision
HDMI Audio Formats LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
Coaxial Audio Formats LPCM2.0, LPCM5.1, Dolby Digital2/5.1CH
Analog Audio Formats PCM 2.0
ESD Protection Human body model— rge±8kV (Air-gap discha ) &
±4kV Contact discharge( )
Connection
Input 1x HDMI Type A (19-pin female)
Output
1x HDMI Type A (19-pin female)
8x CAT OUT [RJ45, 8-pin female]
1x Coaxial Audio OUT [RCA]
1x L/R Audio OUT [3.5mm Stereo Mini-jack]
Control
1x SER ro USB, UpdatVICE (Mic e port)
1x EDID DIAL switch [5-pin]
1x IR OUT [3.5mm Stereo Mini-jack]
Mechanical
Housing Metal Enclosure
Silkscreen Color Black
Dimensions Transmitter: 300mm (W) x 100mm ( ) x 28mm (H)D
Receiver: 88mm (W) x 1mm (6 D) x 18mm (H)
Weight Transmitter: 823g Receiver:155g
