JUNG 534KO5EUD2 Bedienungsanleitung


Lesen Sie kostenlos die đź“– deutsche Bedienungsanleitung fĂĽr JUNG 534KO5EUD2 (2 Seiten) in der Kategorie Nicht kategorisiert. Dieser Bedienungsanleitung war fĂĽr 15 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Seite 1/2
7
8
AC 230 V~
L
NRD NRD
2
Innenstelle
Room unit
AuĂźenstelle
Corridor unit
L
N
5 6
3
4
DC 24 V
GND
24V
GNDRD GNDRD
1
Innenstelle
Room unit
AuĂźenstelle
Corridor unit
GND
E1/2
+
1 2
Hotelschalter, Innenstelle
Art.-Nr.: 506KO5EUD24,
506KO5EUD230
Hoteltaster, AuĂźenstelle
Art.-Nr.: 534KO5EUD24,
534KO5EUD230
Hotelschalter, Innenstelle
Hoteltaster, AuĂźenstelle
24 V mit Klingel und optionalem
Relais

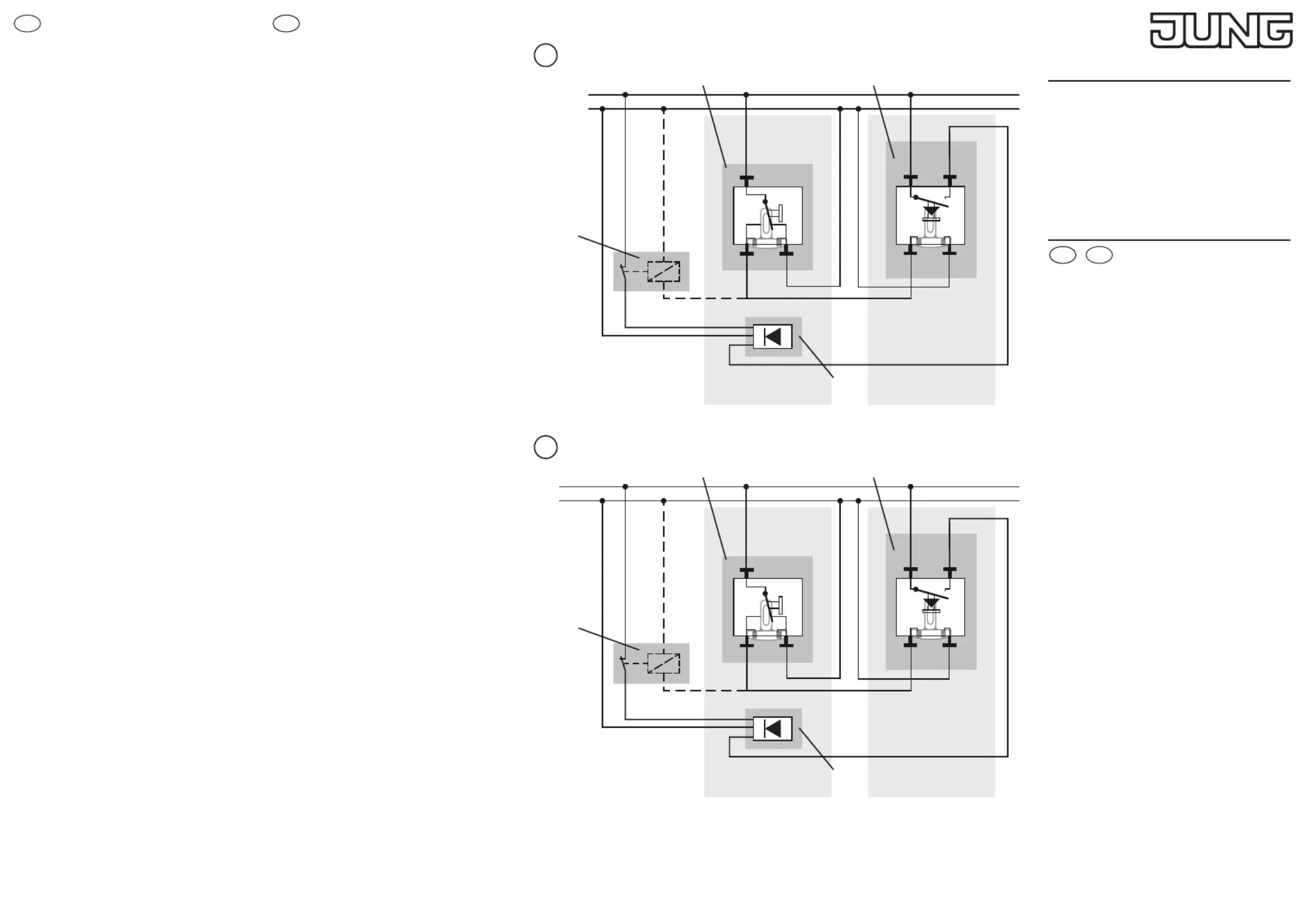

Bild 1:
1 506KO5EUD24
2 534KO5EUD24
3 ..567-G3..
4 Relais (Schalter)
iRelais: Steuerspannung 24 V, Ă–ffner,
potentialfrei
Innenstelle
- Auswahl „Nicht stören“,
rote LED leuchtet (RD)
AuĂźenstelle
- Signal „Nicht stören“,
rote LED leuchtet (RD)
- Klingelfunktion
iMit Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion deaktiviert.
iOhne Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion aktiv.
230 V mit Klingel und optionalem
Relais
Bild 2:
5 506KO5EUD230
6 534KO5EUD230
7 Gong, AC 230 V
8 Relais (Schalter)
iRelais: Steuerspannung AC 230 V,
Ă–ffner, potentialfrei
Innenstelle
- Auswahl „Nicht stören“,
rote LED leuchtet (RD)
AuĂźenstelle
- Signal „Nicht stören“,
rote LED leuchtet (RD)
- Klingelfunktion
iMit Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion deaktiviert.
iOhne Relais:
Bei Auswahl „Nicht stören“ ist die Klin-
gelfunktion aktiv.
09.05.2017 0024019101
ALBRECHT JUNG GMBH & CO. KG
VolmestraĂźe 1
58579 SchalksmĂĽhle
GERMANY
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
www.jung.de
GB
GB
D
D
Hotel switch insert, room unit
Hotel push-button insert,
corridor unit
24 V with bell and optional relay
Fig. 1:
1 506KO5EUD24
2 534KO5EUD24
3 ..567-G3..
4 Relay (switch)
iRelay: Control voltage 24 V, break cont-
act, fl oating contact
Room Unit
- Switch position “Do not disturb”,
red LED lights up (RD)
Corridor Unit
- Signal “Do not disturb”,
red LED lights up (RD)
- Bell function
iWith relay:
In switch position “Do not disturb” the
bell function is deactivated.
iWithout relay:
In switch position “Do not disturb” the
bell function is active.
230 V with bell and optional relay
Fig. 2:
5 506KO5EUD230
6 534KO5EUD230
7 Door signal, AC 230 V
8 Relay (switch)
iRelais: Control voltage AC 230 V,
break contact, fl oating contact
Room Unit
- Switch position “Do not disturb”,
red LED lights up (RD)
Corridor Unit
- Signal “Do not disturb”,
red LED lights up (RD)
- Bell function
iWith relay:
In switch position “Do not disturb” the
bell function is deactivated.
iWithout relay:
In switch position “Do not disturb” the
bell function is active.
