Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für Janitza RCM 201-ROGO (2 Seiten) in der Kategorie Messgeräte. Dieser Bedienungsanleitung war für 5 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet
Seite 1/2
Eigenschaften
• Janitza® Messumformer RogoTrans für Janitza
® Rogowski-Stromwandler
• normiertes Ausgangssignal 0 ... 1 A
• universelle Anwendungen zur Messung von Wechselströmen
• Messbereiche 250 ... 4000 A
• Spannungsversorgung: 24 V DC
• Kompakte Bauform im Kunststoffgehäuse
• Montage auf DIN-Schiene möglich
Kurzbeschreibung
• Dem Janitza® Messumformer RogoTrans wird das Ausgangssignal eines Janitza
®
Rogowski-Stromwandlers zugefĂĽhrt.
• Der Janitza® Messumformer RogoTrans gibt am Ausgang einen AC-Strom von
maximal 1 A aus.
• Mit dem Janitza® Messumformer RogoTrans können Sie zwischen fünf Strom-
messbereichen von 250 A AC bis 4.000 A AC wählen.
Weitere Informationen zum Janitza® Rogowski-Stromwandlers entnehmen Sie bitte
der separaten Betriebsanleitung zum Stromwandler.
• Nur elektrotechnisch qualifiziertes Fachpersonal darf das Gerät installieren, in Be-
trieb nehmen, warten und bedienen.
• Halten Sie bei allen Arbeiten am Gerät die nationalen Sicherheits- und Unfallver-
hĂĽtungsvorschriften ein.
• Wenn Sie die Sicherheitsvorschriften nicht beachten, können Tod, schwere Kör-
perverletzung oder hoher Sachschaden die Folge sein.
• -Halten Sie die für das Errichten und Betreiben geltenden Bestimmungen und Si
cherheitsvorschriften (auch nationale Sicherheitsvorschriften) sowie die allgemei-
nen Regeln der Technik ein.
• Befolgen Sie die beschriebenen Installationsanweisungen!
• Schalten Sie die Anlage vor Beginn der Arbeiten spannungsfrei. Spannungsfrei-
heit prĂĽfen!
• Schalten Sie das Gerät vor Beginn der Arbeiten spannungsfrei. Spannungsfreiheit
prĂĽfen!
• Die sicherheitstechnischen Daten sind diesem Dokument und den Zertifikaten
(EG-BaumusterprĂĽfbescheinigung, ggf.weitere Approbationen) zu entnehmen.
• Überschreiten Sie nicht die in der Betriebsanleitung und auf dem Typenschild
angegebenen Grenzwerte.
• Betreiben Sie Betriebsmittel und Stromwandlerkreise nicht offen.
• Das Öffnen oder Verändern des Gerätes ist unzulässig. Reparieren Sie das
Gerät nicht selbst , sondern ersetzen Sie es durch ein gleichwertiges Gerät.
• Reparaturen dürfen nur vom Hersteller vorgenommen werden. Der Hersteller
haftet nicht für Schäden aus Zuwiderhandlung.
• -Bauen Sie das Gerät zum Schutz gegen mechanische oder elektrische Beschä
digungen in ein entsprechendes Gehäuse mit einer geeigneten Schutzart nach
IEC 60529 ein.
• Der einwandfreie und sichere Betrieb des Gerätes setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung und Montage, sowie Bedienung und Instand-
haltung voraus.
• Benutzen Sie nur Zubehör, das den Festlegungen des Herstellers des Gerätes
entspricht (z. B. Kombination Janitza® Messumformer RogoTrans und Janitza
®
Stromwandler).
• Bewahren Sie die Produktdokumentation auf.
Artikelnummer 15.03.613
Abmessungen 22,5 x 100 x 110 mm (B x H x T)
Gewicht ca. 0,2 kg
Stromversorgung 24 V DC (18…36 V) / 1 A
Stromaufnahme < 300 mA (bei 1 A Ausgangsstrom)
< 80 mA (ohne Ausgangsstrom)
Eingang Janitza® Rogowski-Stromwandler
max. 90mV (4000 A Bereich)
Strom-Messbereiche 1 ... 4000 A
1 ... 2000 A
1 ... 1000 A
1 ... 500 A
1 ... 250 A
Messbereichseinstellung (Taster)
LED (gelb)
VerschleiĂźfreie Messbereichswahl ĂĽber
Mikrocontroller und PGA
Betriebs- und Messbereichsanzeige ĂĽber 6 LED (grĂĽn)
Phasenwinkel < 1°
Linearitätsfehler bei 50 Hz
Messfehler bei 50 Hz
< 0,2 % in allen Messbereichen
< 0,2 % in allen Messbereichen
Eingangsimpedanz 10 kΩ in allen Messbereichen
Signalausgang 0 ... 1A
MessbereichsĂĽberschreitung 110%
Bürde 0 ... 1,5 Ω
Linearitätsfehler Bürde 0...1,5Ohm < 0,02 %
Alarmausgang -24 V DC / 200 mA (potentialfreier Opto
ausgang, bei Fehler öffnend)
Alarmmeldungen
(ĂĽber LED rot)
Ăśberlast (BereichsĂĽberschreitung)
BĂĽrde zu groĂź (Ausgangskreis)
Unterspannung (24 V)
Alarmverzögerung 60 Sekunden
Schutzart IP30
Umgebungstemperatur - 20 °C ... 70 °C
Einbaulage Senkrecht; bei Einsatz mehrerer Geräte
nebeneinander ist zwischen den Geräten
ein Mindestabstand von 5 mm einzuhalten
(Wärmeentwicklung)
Lagertemperatur - 25 °C ... 85 °C
Warnung!
Lesen Sie die Bedienungsanleitung sorgfältig durch!
CE - Konformität, dieses Produkt erfüllt die Bestimmungen
der Niederspannungsrichtlinie 2014/35/EU
Die „Betriebsanleitung“ stellt kein vollständiges Verzeichnis aller für einen Betrieb des
Geräts erforderlichen Sicherheitsmaßnahmen dar.
Besondere Betriebsbedingungen können weitere Maßnahmen erfordern. Die „Be-
triebsanleitung“ enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit und zur
Vermeidung von Sachschäden beachten müssen.
Verwendete Symbole:
cDieses Symbol als Zusatz zu den Sicherheitshinweisen deutet
auf eine elektrische Gefahr hin.
mDieses Symbol als Zusatz zu den Sicherheitshinweisen deutet
auf eine potenzielle Gefahr hin.
CDieses Symbol mit dem Wort
HINWEIS! beschreibt:
• Verfahren, die keine Verletzungsgefahren bergen.
• Wichtige Informationen, Verfahren oder Handhabungen.
• Schließen Sie am Eingang den auf den Janitza
® Messumformer abgestimmten
Janitza® Rogowski-Stromwandler an!
• Der Janitza® Rogowski-Stromwandler sowie dessen Zuleitung dürfen keine Be-
schädigung der Isolation aufweisen.
• Das Ausgangssignal (1 A) darf nur mit potentialgetrennten 1 A Stromwandlerein-
gängen verbunden werden.
• Eine Verbindung des Eingangs- oder Ausgangssignals mit einer externen Span-
nung ist nicht zulässig und kann zur Zerstörung des Janitza
® Messumformers
fĂĽhren.
• Dimensionieren Sie das Netzteil ausreichend (24 V / 1 A)!
• Die Masse der Betriebsspannung (- 24 V) ist zu erden (GND)
• In der Nähe von stark hochfrequenten Feldern sollte das Gerät nicht eingesetzt
werden (Verfälschung des Messwertes)
• Bei Einsatz mehrerer Geräte nebeneinander sollte zwischen den Geräten ein Ab-
stand von ca. 5 mm eingehalten werden (Wärmeentwicklung)
Inbetriebnahme
Nach der Spannungszuschaltung leuchten alle LED nacheinander (von oben nach un-
ten) kurz auf. Anschließend führt das Gerät eine Initialisierung durch. Während dieser
Zeit (ca. 15 s) leuchtet die rote LED "ERROR" dauerhaft und der Ausgang ist inaktiv.
Nach Erlöschen der roten LED ist das Gerät betriebsbereit.
Programmierung des Messbereiches
Langes DrĂĽcken der "Prog" - Taste (ca. 3 s) fĂĽhrt in den Programmier-Mode.
Die gelbe LED "Prog" leuchtet auf.
Nun kann der gewünschte Strom-Messbereich durch wiederholtes Betätigen des
"Prog"-Tasters ausgewählt werden. Der aktive Bereich wird durch die entsprechende
grĂĽne LED angezeigt.
Etwa 5 s nach der letzten Betätigung des Tasters erlischt die gelbe LED und der Mess-
bereich wird dauerhaft abgespeichert.
Werkseinstellung des Messbereiches: 4000A
Fehleranzeigen
Bei einem anstehenden Fehler blinkt die rote ERROR-LED im Wechsel mit einer der
grĂĽnen LEDs, die in diesem Fall den Fehler anzeigt:
OVERLOAD: Strombereich falsch gewählt (Überstrom > 110% des Bereiches)
LOAD?: BĂĽrde ist zu groĂź oder der Ausgangsstromkreis unterbrochen
bzw. nicht angeschlossen
ERROR 1: Fehler intern (+/- 5V)
ERROR 2: Fehler intern (+/- 8V)
ERROR 3: interner Fehler (Offset ADC)
m
Technische Daten
m

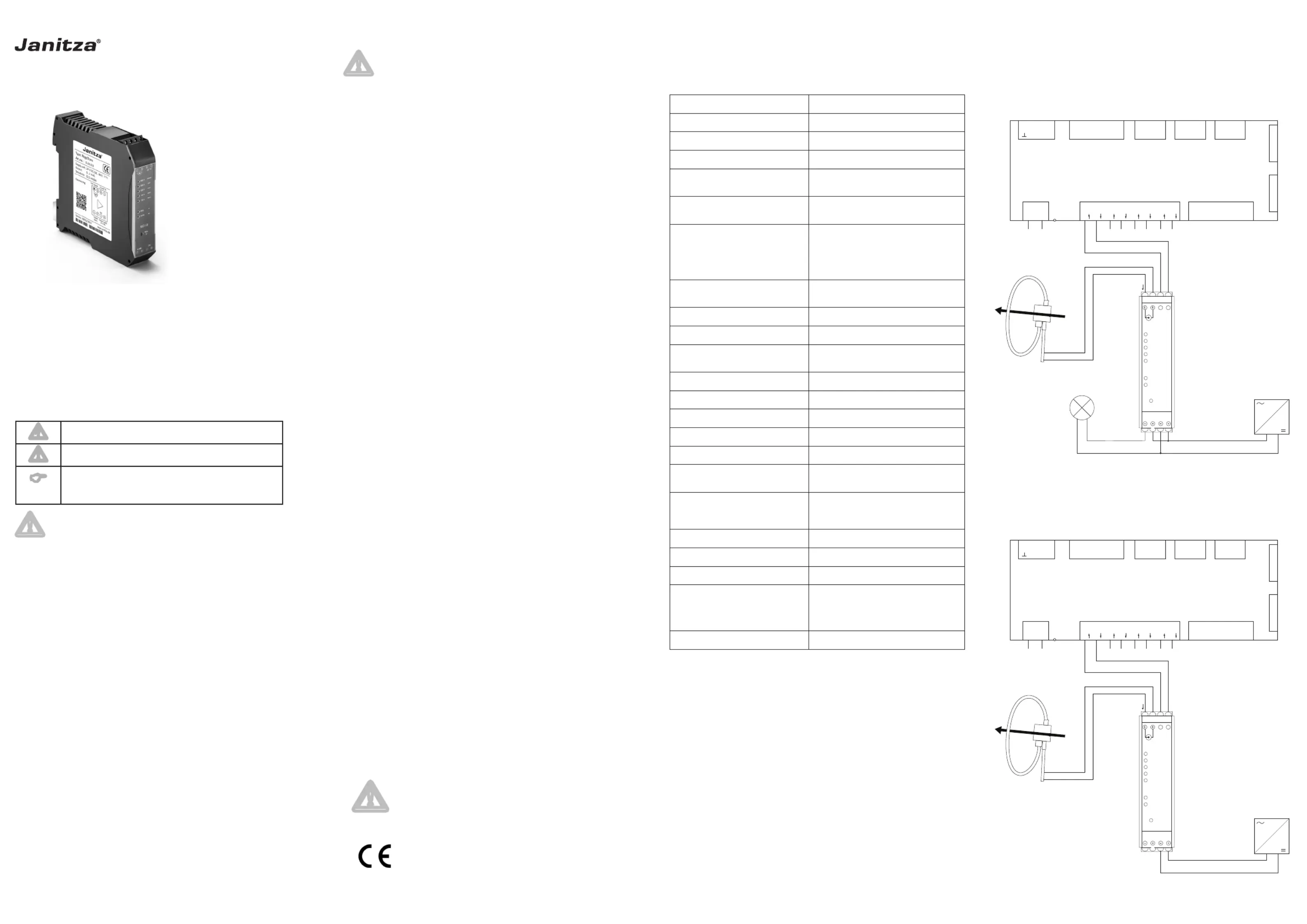

Betriebsanleitung fĂĽr Messumformer
Janitza® RogoTrans
(zum Anschluss an Janitza® Rogowski-Stromwandler)
Betriebsanleitung fĂĽr Art-Nr. 15.03.613
Janitza electronics GmbH • Vor dem Polstück 6 • D-35633 Lahnau
Telefonsupport: +49 6441 9642-22 • Fax: +49 6441 9642-30
E-Mail: info@janitza.de • Internet: http://www.janitza.de
Lesen Sie vor dem Installieren des Produktes diese Betriebsanleitung
sorgfältig durch!
Sicherheitshinweise
m
Betriebs- und Sicherheitshinweise
Symbole auf dem Gerät
Anschlussbeispiele an ein UMG 512-PRO
Art.-Nr: 33.03.359 Dok.-Nr. 2.353.048.1.a 02/2019
4000A OVERLOAD
2000A
1000A
500A
250A
LOAD ?
ERROR 1
ERROR 2
ERROR 3
PROG
ERROR
TxD
RxD
PROG
ALARM 24 V
24 VAlarm
-
+
k l
OUT 1A
UMG 512-PRO
V1V2V3V4
Spannungsmessung 1-4
Voltage Input 1-4
27 28 29 30
Strommessung 1-4
Current Input 1-4
S1 S2
I1
19 20
S1 S2
I2
21 22
S1 S2
I3
23 24
S1 S2
I4
25 26
VN
31
Hilfsenergie
Auxiliary Supply
17 18
L/+ N/-
PE
RS485
8 9 10
Temp.
4 5 6 7
RCM
I5 6I
11 12 13
Digital
Outputs
14 15 16
Digital
Inputs
Ethernet
10/100Base-T
RJ45
Profibus
DSUB-9
2 3
A B
1
k lS
Schwarz / Black
WeiĂź / White
Janitza® RogoTrans
Janitza® Rogowski-Stromwandler
Janitza®
Rogowski current transformer
IP
4000A OVERLOAD
2000A
1000A
500A
250A
LOAD ?
ERROR 1
ERROR 2
ERROR 3
PROG
ERROR
TxD
RxD
PROG
ALARM 24 V
24 V
-
+
k l
OUT 1A
UMG 512-PRO
V1V2V3V4
Spannungsmessung 1-4
Voltage Input 1-4
27 28 29 30
Strommessung 1-4
Current Input 1-4
S1 S2
I1
19 20
S1 S2
I2
21 22
S1 S2
I3
23 24
S1 S2
I4
25 26
VN
31
Hilfsenergie
Auxiliary Supply
17 18
L/+ N/-
PE
RS485
8 9 10
Temp.
4 5 6 7
RCM
I5 6I
11 12 13
Digital
Outputs
14 15 16
Digital
Inputs
Ethernet
10/100Base-T
RJ45
Profibus
DSUB-9
2 3
A B
1
k lS
IP
Janitza ® Rogowski-Stromwandler
Janitza®
Rogowski current transformer
Janitza® RogoTrans
Schwarz / Black
WeiĂź / White
• LED Anzeige Strombereich
4000 A
2000 A
1000 A
500 A
250 A
• LED PROG Programmiermodus
• LED ERROR Fehleranzeige
• PROG 3s
• Alarmausgang - und +
• Spannungsversorgung
24 V GND - und +
• LED Anzeige Strombereich
4000 A
2000 A
1000 A
500 A
250 A
• LED PROG Programmiermodus
• LED ERROR Fehleranzeige
• PROG 3s
• Alarmausgang - und +
• Spannungsversorgung
24 V GND - und +
Properties
• Janitza® RogoTrans measurement transducer for Janitza
® Rogowski current transformer
• Standardised output signal 0 to 1 A
• Universal applications for measuring alternating currents
• Metering ranges 250 to 4000 A
• Power supply: 24 V DC
• Compact construction in a plastic housing
• Assembly on DIN rail possible
Brief description
• The Janitza® RogoTrans measurement transducer is supplied with the output sig-
nal of a Janitza® Rogowski current transformer.
• The Janitza® RogoTrans measurement transducer outputs a maximum AC current
of 1 A at the output.
• With the Janitza
® RogoTrans measurement transducer, you can select between
five current measurement ranges from 250 A AC to 4,000 A AC.
For further information on the Janitza® Rogowski current transformer please refer to
the separate operation manual for the current transformer.
• Only qualified electrical specialists are permitted to install, put into operation,
maintain and operate the device.
• During all work on the device comply with the national health, safety and accident
prevention regulations.
• If you do not observe the safety regulations, this can result in death, serious
physical injuries or extensive property damage.
• During set-up and operation, observe the applicable provisions and safety
regulations (also national safety regulations), as well as standard engineering
practice.
• Observe the installation instructions provided!
• De-energise the system before starting the work. Check that it is de-energised!
• De-energise the device before starting the work. Check that it is de-energised!
• The safety-related data can be found in this document and the certificates
(EC type approval certificate, if applicable any further approvals).
• Do not exceed the threshold values specified in the operation manual and on the
rating plate.
• Never operate equipment and current transformer circuits whilst open.
• It is prohibited to open or modify the device. Do not repair the device yourself,
but rather replace it with an equivalent device.
• Repairs must be carried out by the manufacturer only. The manufacturer shall
not be liable for damage due to violations.
• Install the device in an appropriate enclosure with suitable protection type in
accordance with IEC 60529 to protect against mechanical or electrical damage.
• The prerequisites for faultless, safe operation of the device are proper transport
and proper storage, set-up and installation, as well as operation and maintenance.
• Only use accessories that comply with the specifications of the device
manufacturer (e.g. combination of Janitza
® RogoTrans measurement transducer
and Janitza® current transformer).
• Store the product documentation.
Item number 15.03.613
Dimensions 22.5 x 100 x 110 mm (W x H x D)
Weight approx. 0.2 kg
Power supply 24 V DC (18 to 36 V) / 1 A
Current draw < 300 mA (with 1 A output current)
< 80 mA (without output current)
Input Janitza® Rogowski current transformer
max. 90mV (4000 A range)
Current metering ranges 1 to 4000 A
1 to 2000 A
1 to 1000 A
1 to 500 A
1 to 250 A
Metering range setting (button) LED
(yellow)
Wear-free metering range selection via
micro-controller and PGA
Operating and metering range
display
via 6 LED (green)
Phase angle < 1°
Linearity error at 50 Hz
Measuring error at 50 Hz
< 0.2 % in all metering ranges
< 0.2 % in all metering ranges
Input impedance 10 kΩ in all metering ranges
Signal output 0 to 1A
Measurement range exceeding 110%
Burden 0 to 1.5 Ω
Linearity error burden 0 to 1.5Ohm < 0.02 %
Alarm output 24 V DC / 200 mA (floating potential
optical output, open with fault)
Alarm messages
(via red LED)
Overload (range exceeding)
Burden too great (output circuit)
Undervoltage (24 V)
Alarm delay 60 seconds
Protection type IP30
Ambient temperature - 20 °C to 70 °C
Installation position Vertical; if multiple devices are used next
to each other then a minimum distance of
5 mm must be maintained between the
devices (heat development)
Storage temperature - 25 °C to 85 °C
Warning!
Read the operation manual through carefully!
CE conformity, this product satisfies the provisions of
the low voltage directive 2014/35/EU
The "operation manual" is not a complete directory of all safety measures required to
operate the device.
Special operating conditions may require further measures. The "operation manual"
contains instructions that must be observed to ensure your personal safety and to
prevent damage to property.
Symbols used:
cThis symbol is an addition to the safety instructions and
indicates an electrical hazard.
mThis symbol is an addition to the safety instructions and
indicates a potential hazard.
CThis symbol with the word
NOTE! describes:
• Procedures that do not pose any risks of injures.
• Important information, procedures or handling steps.
• Connect the harmonised Janitza® Rogowski current transformer at the input of
the Janitza® measurement transducer!
• The Janitza
® Rogowski current transformer and its cables must not exhibit any
insulation damage.
• The output signal (1 A) must be connected exclusively with potential-separated
1 A current transformer inputs.
• It is prohibited to connect the input or output signal with external voltage. This
can lead to the destruction of the Janitza
® measurement transducer.
• Ensure adequate dimensioning of the power supply unit (24 V / 1 A)!
• It is necessary to connect the earth of the supply voltage (- 24 V) to ground (GND)
• Do not use the device in close proximity to strong, high frequency fields (distortion
of the measured value)
• If multiple devices are used next to each other then a minimum distance of
approx. 5 mm must be maintained between the devices (heat development)
Commissioning
After the power is switched on, all LEDs briefly light up in turn (from top to bottom).
The device subsequently performs initialisation. During this time (approx. 15 s), the red
“ERROR” LED lights up permanently and the output is inactive.
Once the red LED has gone out, the device is ready for operation.
Programming the metering range
Press and hold down the "Prog" button (approx. 3 s) to enter programming mode.
The yellow "Prog" LED illuminates.
It is now possible to select the desired current metering range by repeatedly pressing
the “Prog” button. The active range is indicated by the corresponding green LED.
Around 5 s after being pressed for the last time, the yellow LED goes out and the
metering range is stored permanently.
Metering range factory setting: 4000A
Fault indications
With a pending error, the red ERROR LED flashes in alternation with one of the green
LEDs, which in this case indicates the fault:
OVERLOAD: Incorrect selection of current range (over-current > 110% of the range)
LOAD?: Burden is too great or the output current circuit is interrupted or not
connected
ERROR 1: Internal error (+/- 5V)
ERROR 2: Internal error (+/- 8V)
ERROR 3: Internal error (offset ADC)
m
Technical data
m
Operation manual for Janitza® RogoTrans
measurement transducer
(for connection to the Janitza® Rogowski current transformer)
Operation manual for item no. 15.03.613
Janitza electronics GmbH • Vor dem Polstück 6 • D-35633 Lahnau
Telephone support: +49 6441 9642-22
• Fax: +49 6441 9642-30
E-mail: info@janitza.de • Internet: http://www.janitza.de
Before installing the product, please read this operation manual through
carefully!
Safety information
m
Operating and safety information
Symbols on the device
Example connections to a UMG 512-PRO
Item no.: 33.03.359 Doc. no. 2.353.048.1.a 02/2019
4000A OVERLOAD
2000A
1000A
500A
250A
LOAD ?
ERROR 1
ERROR 2
ERROR 3
PROG
ERROR
TxD
RxD
PROG
ALARM 24 V
24 VAlarm
-
+
k l
OUT 1A
UMG 512-PRO
V1V2V3V4
Spannungsmessung 1-4
Voltage Input 1-4
27 28 29 30
Strommessung 1-4
Current Input 1-4
S1 S2
I1
19 20
S1 S2
I2
21 22
S1 S2
I3
23 24
S1 S2
I4
25 26
VN
31
Hilfsenergie
Auxiliary Supply
17 18
L/+ N/-
PE
RS485
8 9 10
Temp.
4 5 6 7
RCM
I5 6I
11 12 13
Digital
Outputs
14 15 16
Digital
Inputs
Ethernet
10/100Base-T
RJ45
Profibus
DSUB-9
2 3
A B
1
k lS
Schwarz / Black
WeiĂź / White
Janitza® RogoTrans
Janitza® Rogowski-Stromwandler
Janitza®
Rogowski current transformer
IP
4000A OVERLOAD
2000A
1000A
500A
250A
LOAD ?
ERROR 1
ERROR 2
ERROR 3
PROG
ERROR
TxD
RxD
PROG
ALARM 24 V
24 V
-
+
k l
OUT 1A
UMG 512-PRO
V1V2V3V4
Spannungsmessung 1-4
Voltage Input 1-4
27 28 29 30
Strommessung 1-4
Current Input 1-4
S1 S2
I1
19 20
S1 S2
I2
21 22
S1 S2
I3
23 24
S1 S2
I4
25 26
VN
31
Hilfsenergie
Auxiliary Supply
17 18
L/+ N/-
PE
RS485
8 9 10
Temp.
4 5 6 7
RCM
I5 6I
11 12 13
Digital
Outputs
14 15 16
Digital
Inputs
Ethernet
10/100Base-T
RJ45
Profibus
DSUB-9
2 3
A B
1
k lS
IP
Janitza ® Rogowski-Stromwandler
Janitza®
Rogowski current transformer
Janitza® RogoTrans
Schwarz / Black
WeiĂź / White
• LED current range display
4000 A
2000 A
1000 A
500 A
250 A
• LED PROG programming mode
• LED ERROR fault indication
• PROG 3s
• Alarm output - and +
• Power supply
24 V GND - and +
• LED current range display
4000 A
2000 A
1000 A
500 A
250 A
• LED PROG programming mode
• LED ERROR fault indication
• PROG 3s
• Alarm output - and +
• Power supply
24 V GND - and +
Produktspezifikationen
| Marke: | Janitza |
| Kategorie: | Messgeräte |
| Modell: | RCM 201-ROGO |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Janitza RCM 201-ROGO benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Messgeräte Janitza
31 August 2024
31 August 2024
31 August 2024
31 August 2024
31 August 2024
28 August 2024
28 August 2024
28 August 2024
24 August 2024
Bedienungsanleitung Messgeräte
- Messgeräte Basetech
- Messgeräte Hama
- Messgeräte LogiLink
- Messgeräte Nedis
- Messgeräte Panasonic
- Messgeräte Voltcraft
- Messgeräte Bosch
- Messgeräte Flex
- Messgeräte Laserliner
- Messgeräte Vonroc
- Messgeräte Velleman
- Messgeräte Powerfix
- Messgeräte Alecto
- Messgeräte Bresser
- Messgeräte Techno Line
- Messgeräte Technoline
- Messgeräte TFA
- Messgeräte Cocraft
- Messgeräte Skil
- Messgeräte Trotec
- Messgeräte Hema
- Messgeräte Einhell
- Messgeräte Pyle
- Messgeräte Mitsubishi
- Messgeräte Topcom
- Messgeräte Pioneer
- Messgeräte Megasat
- Messgeräte Continental Edison
- Messgeräte Hazet
- Messgeräte Güde
- Messgeräte Perel
- Messgeräte Probuilder
- Messgeräte Wago
- Messgeräte Workzone
- Messgeräte ProfiCare
- Messgeräte Homedics
- Messgeräte Lanaform
- Messgeräte Soehnle
- Messgeräte Bushnell
- Messgeräte Fysic
- Messgeräte Laica
- Messgeräte Amprobe
- Messgeräte Metrix
- Messgeräte Goobay
- Messgeräte IHealth
- Messgeräte Ansmann
- Messgeräte Westfalia
- Messgeräte Honeywell
- Messgeräte Profitec
- Messgeräte Reely
- Messgeräte Holzmann
- Messgeräte MSW
- Messgeräte Midland
- Messgeräte Leica
- Messgeräte Brandson
- Messgeräte Toolland
- Messgeräte Grohe
- Messgeräte ABB
- Messgeräte AS Schwabe
- Messgeräte Kopp
- Messgeräte Hager
- Messgeräte Omnitronic
- Messgeräte Kyoritsu
- Messgeräte GW Instek
- Messgeräte Monacor
- Messgeräte KERN
- Messgeräte Brüder Mannesmann
- Messgeräte Milwaukee
- Messgeräte Aktobis
- Messgeräte Testo
- Messgeräte Elma
- Messgeräte Albrecht
- Messgeräte Kogan
- Messgeräte Peak
- Messgeräte IDEAL
- Messgeräte TrueLife
- Messgeräte Carrier
- Messgeräte VDO
- Messgeräte Digitus
- Messgeräte Eberle
- Messgeräte Testboy
- Messgeräte Fantini Cosmi
- Messgeräte Greenlee
- Messgeräte Multimetrix
- Messgeräte IFM
- Messgeräte Cablexpert
- Messgeräte Extech
- Messgeräte BENNING
- Messgeräte Metrel
- Messgeräte Fluke
- Messgeräte Soler & Palau
- Messgeräte FLIR
- Messgeräte Vemer
- Messgeräte Oregon Scientific
- Messgeräte Finder
- Messgeräte Shimano
- Messgeräte Stabila
- Messgeräte Elgato
- Messgeräte Hikmicro
- Messgeräte Duro Pro
- Messgeräte Enda
- Messgeräte Entes
- Messgeräte GMC Instruments
- Messgeräte Gossen Metrawatt
- Messgeräte Hameg
- Messgeräte Ideal Networks
- Messgeräte Joy-it
- Messgeräte LaCie
- Messgeräte Maximum
- Messgeräte Megger
- Messgeräte Mercury
- Messgeräte Myoton
- Messgeräte Nieaf-Smitt
- Messgeräte PCE Instruments
- Messgeräte PICO
- Messgeräte Psiber
- Messgeräte RK Technology
- Messgeräte Sanwa
- Messgeräte Sekonic
- Messgeräte Skandia
- Messgeräte Sonel
- Messgeräte Uni-T
- Messgeräte Uni-Trend
- Messgeräte Wachendorff
- Messgeräte TFA Dostmann
- Messgeräte Vimar
- Messgeräte Owon
- Messgeräte PeakTech
- Messgeräte Siig
- Messgeräte Comark
- Messgeräte Eltako
- Messgeräte H-Tronic
- Messgeräte Beha-Amprobe
- Messgeräte Chauvin Arnoux
- Messgeräte Electronics International
- Messgeräte Eastron
- Messgeräte Arya
- Messgeräte Emko
- Messgeräte Pancontrol
- Messgeräte Wentronic
- Messgeräte X-Rite
- Messgeräte CESYS
- Messgeräte Trumeter
- Messgeräte Etymotic
- Messgeräte ORNO
- Messgeräte Ebro
- Messgeräte TDE Instruments
- Messgeräte Zircon
- Messgeräte Apollo Ultrasonic
- Messgeräte BJZ
- Messgeräte Adwa
- Messgeräte Greisinger
- Messgeräte Clean Air Optima
- Messgeräte Motrona
- Messgeräte Atmel
- Messgeräte Tru Components
- Messgeräte Qubino
- Messgeräte CEM
- Messgeräte Klein Tools
- Messgeräte J.P. Instruments
- Messgeräte AREXX
- Messgeräte Tempo
- Messgeräte CIRCUTOR
- Messgeräte Camille Bauer
- Messgeräte Seaward
- Messgeräte Dostmann Electronic
- Messgeräte ClimeMET
- Messgeräte Cliff
- Messgeräte Water-i.d.
- Messgeräte Tektronix
- Messgeräte AkYtec
- Messgeräte Aeros
- Messgeräte Aqua Master Tools
- Messgeräte Hanna
- Messgeräte Qualita
- Messgeräte MGL Avionics
- Messgeräte Aerospace Logic
- Messgeräte Johnson Level
- Messgeräte GMW
- Messgeräte SOEKS
- Messgeräte Softing
- Messgeräte Weltron
- Messgeräte Oscium
- Messgeräte Lascar Electronics
- Messgeräte INFICON
- Messgeräte Blebox
- Messgeräte HOZO Design
- Messgeräte Corentium
- Messgeräte GQ
- Messgeräte Murideo
- Messgeräte SecuTech
- Messgeräte NetPeppers
- Messgeräte SensoProtect
- Messgeräte ZKETECH
- Messgeräte LabNation
- Messgeräte MASIMO
- Messgeräte Milesight
- Messgeräte Ermenrich
- Messgeräte Siglent
- Messgeräte Noyafa
- Messgeräte Stamos
Neueste Bedienungsanleitung fĂĽr -Kategorien-
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
16 Oktober 2024
