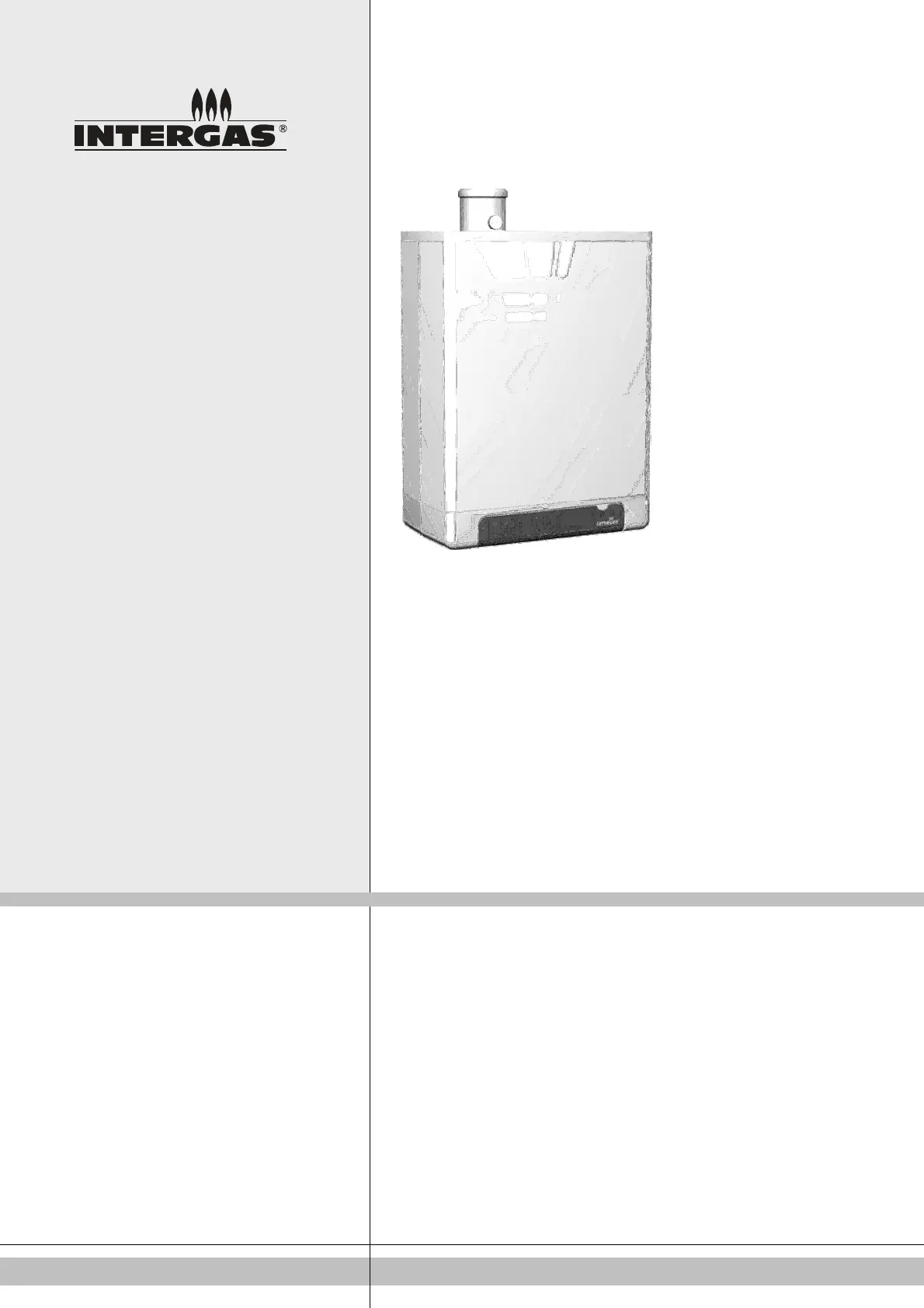

Seite 1/4
Intergas Verwarming BV
1
Kombi Kompakt
HRE 24/18
HRE 28/24
HRE 36/30
HRE 36/48
Bedieningsvoorschrift
Laat u vooral eerst voorlichten door de installateur omtrent het vullen, het ontluchten en
de werking van het toestel en de installatie. Bewaar dit bedieningsvoorschrift zorgvuldig.
INHOUDSOPGAVE
1 Werking van het toestel 2
1.1 Werking CV 2
1.2 Werking warm tapwaterbereiding 2
2 Bediening en uitlezing display 2
2.1 Bedrijfstoestand op het service display 3
2.2 Instellingen van de diverse functies wijzigen 3
3 In bedrijf stellen 3
4 Storingen 3
5 Vullen en ontluchten van toestel en installatie 4
5.1 Vullen en ontluchten van het CV systeem 4
5.2 In gebruik nemen van de warmwater voorziening 4
6 Vorstbeveiliging 4
7 Onderhoud 4
© 2013 Intergas Verwarming BV Wijzigingen voorbehouden.
Intergas Verwarming BV 2
1 WERKING VAN HET TOESTEL
De Intergas Kombi Kompakt HRE combiketel verwarmt tapwater en levert dit aan de warmwater tappunten.
Tevens verwarmt de Intergas Kombi Kompakt HRE combiketel CV water en levert dit aan de CV installatie. De
systemen zijn in het toestel dubbelwandig van elkaar gescheiden. Het toestel is voorzien van een modulerende
regeling. Dit betekent dat het vermogen wordt aangepast aan de gewenste warmtebehoefte. Dit wordt geregeld door
een elektronische branderautomaat die bij iedere warmtevraag van de verwarming of de warmwatervoorziening de
brander ontsteekt en de vlam bewaakt.
1.1 Werking CV
De warmtevraag ontstaat indien de ruimtetemperatuur lager is dan de ingestelde temperatuur van de
kamerthermostaat. Indien het toestel dan geen warm tapwater vraag heeft gaat het toestel aan op CV bedrijf. De CV
temperatuurregeling moduleert op basis van de ingestelde CV aanvoer-temperatuur. Dit betekent dat als de
gewenste CV aanvoertemperatuur wordt benaderd het toestel het vermogen aanpast. De circulatiepomp heeft een
nadraaitijd van 1 minuut. De nadraaitijd kan indien gewenst gewijzigd worden. De pomp gaat automatisch 1 keer per
24 uur gedurende ± 10 seconden draaien om vastzitten te voorkomen.
1.2 Werking warm tapwaterbereiding
De warmwatervoorziening wordt automatisch in werking gesteld zodra er meer dan 2 liter per minuut warmwater
getapt wordt. Gedurende het leveren van warm tapwater wordt geen warmte aan de CV installatie geleverd.
Ten behoeve van een snelle levering van warm tapwater is een tapcomfort functie in de branderautomaat
aangebracht. Door deze functie wordt de warmtewisselaar op temperatuur gehouden. De tapcomfort functie kent de
volgende instellingen:
Aan: De tapcomfort functie van het toestel is ingeschakeld. De warmtewisselaar wordt continue warm ( LED aan)
gehouden. Het toestel levert altijd direct warm water.
Eco: ( LED aan) De tapcomfort functie van het toestel is zelflerend. Het toestel zal zich aanpassen aan het
gebruikspatroon van het warm tapwater. Hierdoor zal de warmtewisselaar alleen op temperatuur gebracht worden in
periodes waarin op voorgaande dagen warmwater getapt is.
Uit: De warmtewisselaar wordt niet warm gehouden waardoor de levering van warm tapwater even (Beide LED’s uit.)
op zich laat wachten. Als er geen behoefte is aan snelle levering van warm tapwater, kan de tapcomfortfunctie
uitgeschakeld worden.
De Intergas Kombi Kompakt HRE 24/18, 28/24, 36/30 en 36/48 gaswandtoestellen zijn voorzien van het CE
keurmerk, IP44 en de Gaskeur labels HR 107, HRww, SV, NZ en CW. De Intergas Kombi Kompakt HRE 24/18 is
voorzien van CW klasse 3. Dit houdt in dat de Kombi Kompakt HRE 24/18 geschikt is voor het leveren van
tenminste 6 liter warmwater per minuut van 60 graden (bij een koudwatertemperatuur van 10°C). Hiermee is ≥
het mogelijk om een bad van 100 liter binnen 12 minuten te vullen met water van 40 graden (gemengd). De
Intergas Kombi Kompakt HRE 28/24 is voorzien van CW klasse 4. Dit houdt in dat de Kombi Kompakt HRE
28/24 geschikt is voor het leveren van tenminste 7,5 liter warmwater per minuut van 60 graden (bij een
koudwatertemperatuur van 10°C). Hiermee is het mogelijk om een bad van 120 liter binnen 11 minuten te ≥
vullen met water van 40 graden (gemengd). De Intergas Kombi Kompakt HRE 36/30 en HRE 36/48 zijn voorzien
van CW klasse 5. De Kombi Kompakt HRE 36/30 en HRE 36/48 zijn geschikt voor het leveren van tenminste 9
liter warmwater per minuut van 60 graden (bij een koudwatertemperatuur van 10°C). Hierdoor is het mogelijk ≥
om een bad van 150 liter binnen 10 minuten te vullen met water van 40 graden (gemengd). Bij de instellingen
“aan” en “eco” voldoet het toestel aan de Gaskeur CW eisen.
2 BEDIENING EN UITLEZING DISPLAY
Uitlezing
Bediening
1
Aan/uit
A
Aan/uit toets
2
CV
bedrijf of instellen maximale CV
temperatuur
B
Tap/
CV
toets, voor instellen gewenste temperatuur
3
Tap
water
bedrijf of instelle
n tap
water
temperatuur
C
-
toets
verlagen temperatuur
4
Gewenste temperatuur CV of tapwater in °C / druk CV water in bar / storingscode
D
+ toets
verhogen temperatuur
5
Tap
comfort
functie eco
E
Tapcomfort
functie uit / eco / aan
6
Tapcomfort
funct
ie aan (continue)
F
Service toets / actuele temperatuur tijdens
warmtevraag
(
display 4
)
7
Bedrijfscode
G
Reset toets
8
Bij storing knipperen
Intergas Verwarming BV
3
2.1 Bedrijfstoestand op het service display
—
Uit (toestel vorstbeveiliging actief)
3
Ventileren
Wachtstand
4
Ontsteken
0
Nadraaien CV
5
CV bedrijf
1
Gewenste temperatuur bereikt
6
Tapwater bedrijf
2
Zelftest
7
Opwarmen toestel
Wanneer de rode LED boven de reset toets (8) knippert is er een storing opgetreden. Op het temperatuur display (4) verschijnt dan een
storingscode.
2.2 Instellingen van de diverse functies wijzigen
Door de toets 2 seconden ingedrukt te houden komt u in het gebruikers instellingen menu (LED bij en het display gaan
knipperen). Door herhaald op de toets te drukken gaat telkens een andere functie LED knipperen. De waarde van de functie
kan met de en toets ingesteld worden. De ingestelde waarde wordt op het display getoond.
• Met de reset toets wordt het instel menu afgesloten en worden de wijzigingen opgeslagen.
• Wanneer gedurende 30 seconden geen toets wordt ingedrukt, wordt het instel menu automatisch afgesloten en worden
de wijzigingen opgeslagen.
• Met de aan/uit toets wordt het instel menu afgesloten maar worden de wijzigingen niet opgeslagen.
Instelbaar tussen 30°C en 90°C (standaardinstelling 80°C). De maximale CV aanvoertemperatuur.
Tapwater temperatuur. Instelbaar tussen 40°C en 65°C (standaardinstelling 60°C).
3 IN BEDRIJF STELLEN
Stel het toestel in bedrijf nadat deze waterzijdig, gas- en elektrotechnisch door een erkend installateur is aangesloten en
gecontroleerd.
Controleer de volgende punten:
• De CV installatie en warmwatervoorziening moeten goed gevuld en ontlucht zijn.
• Het toestel uitgeschakeld is (horizontaal streepje op service display overige LED’s gedoofd).
• De waterdruk in de CV installatie moet minimaal 1 en maximaal 2 bar bedragen. Om de waterdruk af te lezen dient het
toestel te worden met de aan/uit toets. De waterdruk wordt op het temperatuur display weergegeven. uitgeschakeld
Nooit het toestel inschakelen als het toestel, de CV installatie en de warmwaterinstallatie niet geheel gevuld en ontlucht
zijn.
• De kamerthermostaat moet lager ingesteld zijn dan de temperatuur in de kamer.
• De gaskraan moet geopend zijn.
• Schakel het toestel in met de aan/uit toets op het display (de LED gaat branden, en het service display dooft). Het
is mogelijk dat het toestel nu gaat branden t.b.v. de warmwatervoorziening tot de warmtewisselaar op temperatuur is.
• Stel de temperatuur van de kamerthermostaat hoger in dan de kamertemperatuur. Het toestel gaat branden.
4 STORINGEN
Indien zich de volgende eenvoudige storingen aan het toestel voordoen dan kunnen deze als volgt opgelost worden. Bij
herhaling of andere storingen dient u altijd contact op te nemen met uw installateur.
1. De CV installatie wordt niet of onvoldoende warm:
• Verhoog de ingestelde temperatuur van de kamerthermostaat.
• Open de radiatorkranen.
• Stel de CV watertemperatuur hoger in m.b.v. de en de en de toets op het bedieningspaneel (zie § 2.2).
• Ontlucht het toestel en installatie en controleer de CV waterdruk.
2. Het tapwater wordt niet of onvoldoende warm:
• Zet de warmwaterkraan verder open.
• Stel de tapwatertemperatuur hoger in m.b.v. de en de en de toets op het bedieningspaneel (zie § 2.2).
3. De rode LED boven de reset toets knippert. Op het temperatuur display (4) worden de volgende codes
aangegeven:
• 1 Het toestel wordt te warm, er is onvoldoende doorstroming. Open de radiatorkranen ontlucht het toestel en
installatie en controleer de CV waterdruk. Zo nodig bijvullen (zie hoofdstuk 5 ).
• 4 De brander ontsteekt niet. Controleer of de gaskraan is geopend. Is dat het geval, raadpleeg dan uw installateur.
Druk na het opheffen van de oorzaak op de reset toets en het toestel zal opnieuw in werking treden.
• 5 Detectiefout. Raadpleeg uw installateur.
• 6 Detectiefout. Raadpleeg uw installateur.
Voor de betekenis van de overige bedrijfs- en storingscodes zie het installatievoorschrift.
BELANGRIJK
Raadpleeg altijd uw installateur bij herhaaldelijk optreden van deze of andere storingen
