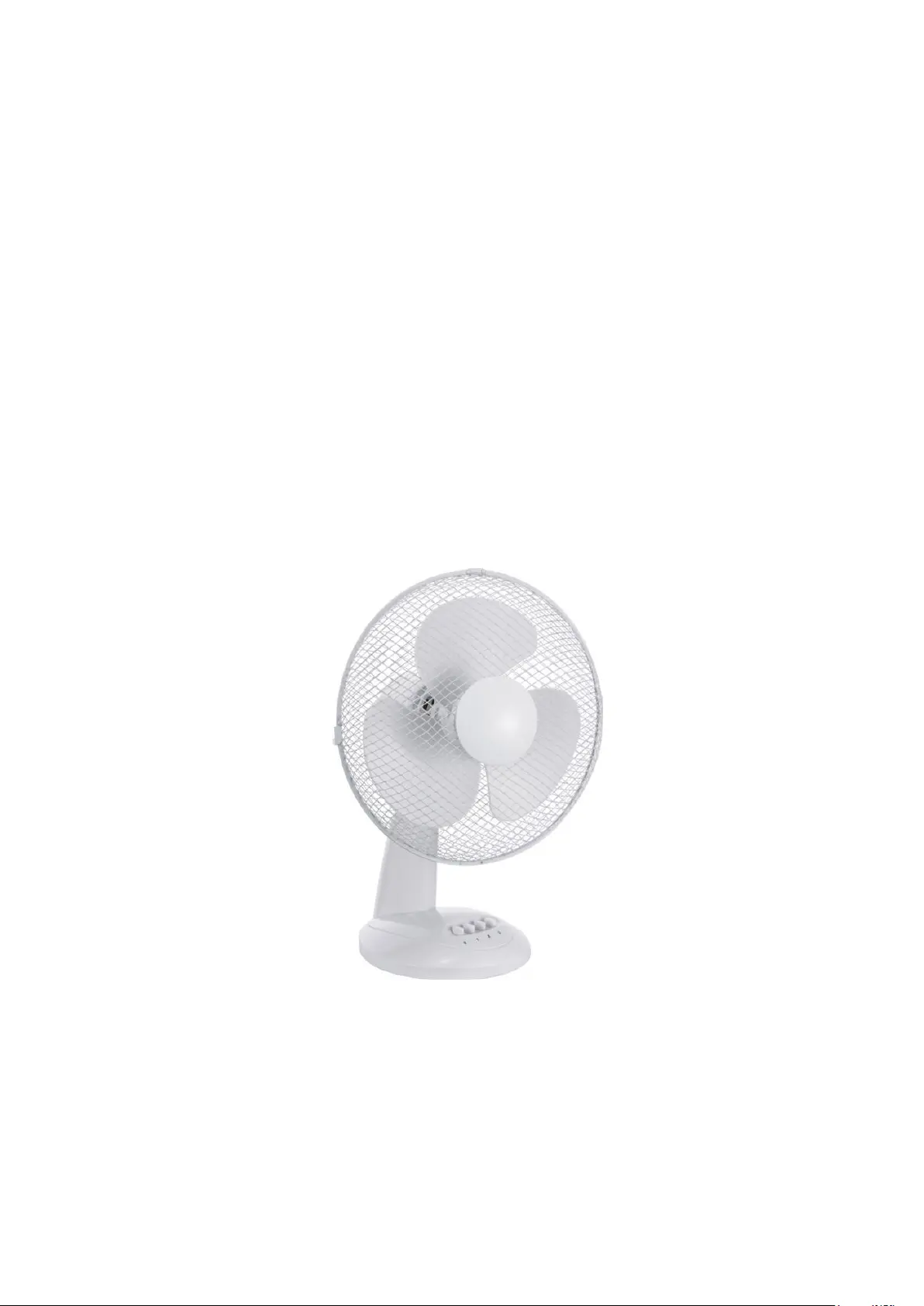

MANUAL DE USUARIO
Ventilador de 0 cmmesa 4
MODEL N-O D40DW
ANTES DE UTILIZAR ESTE PRODUCTO, LEA Y SIGA
ESTAS INSTRUCCIONES.
DESCRIPCIÓN DEL VENTILADOR
(1) Rejilla protectora frontal
(2) Tuerca de fijación del ventilador
(3) Ventilador
(4) Tuerca de fijación de la rejilla
(5) Rejilla protectora trasera
(6) Asa
(7) Eje de motor
(8) Motor
(9) Interruptor para activar o desactivar la
oscilación
(10) Carcasa de motor
(11) Dial de selección de apagado y
velocidad del ventilador
(12) Carcasa exterior
(13) Agujero en el borde de la rejilla
(14) Tornillos y tuercas de fijación
(15) Placa para el logotipo
(16) Tornillos y arandelas (3 ) juegos
INSTRUCCIONES DE SEGURIDAD
Este dispositivo no está destinado a ser utilizado por personas con capacidades
físicas, sensoriales o mentales reducidas, o por falta de experiencia y conocimientos,
a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por
parte de una persona responsable de su seguridad.
Antes de conectar el aparato a una toma de corriente, compruebe que los datos
técnicos de la etiqueta de características del aparato coinciden con la tensión
eléctrica del enchufe.
Para evitar que el aparato se sobrecaliente, no lo cubra con ning n objeto. ú
Este aparato est dise ado para ser utilizado en hogares, oficinas y similares. á ñ
No utilice el aparato en ambientes muy polvorientos o húmedos, como lavanderías o
baños.
Los niños deben ser supervisados por un adultopara asegurarse de que no jueguen
con el aparato.
Apague siempre el aparato y desconéctelo de la toma de corriente si lo deja sin
supervisión o si no va a utilizarlo, y antes de limpiarlo.
Para evitar cualquier lesión por descarga eléctrica, no limpie el aparato con agua
corriente y no lo sumerja en agua o líquido.
Apague siempre el aparato y desconéctelo de la toma de corriente si lo deja sin
supervisión o si no va a utilizarlo y antes de limpiarlo.
No desconecte el aparato de la toma de corriente tirando del cable de alimentación.
Esto podría dañar el cable de alimentación o la toma de corriente. Desconecte el
cable de la toma de corriente sacando suavemente el enchufe del cable de
alimentación.
Si el cable de alimentación está dañado, reemplácelo en su servicio técnico. Está
prohibido utilizar el aparato si tiene un cable o enchufe dañado.
Para evitar el peligro de lesiones por descargas eléctricas, no repare el aparato usted
mismo ni realice ningún ajuste. Haga que todas las reparaciones o ajustes del
aparato se realicen en un servicio técnico autorizado. La manipulación del aparato
durante el período de garantía puede anular la política de garantía.
MONTAJE DEL VENTILADOR
Saque el ventilador de embalaje y compruebe que tiene todas las piezas ilustradas en el
capítulo "Descripción del ventilador".
Coloque la carcasa exterior (12) sobre una superficie uniforme, seca y estable. Colocar el
soporte de la unidad del motor (10) en el interior de la caja exterior (12). Asegúrese de que
estas dos partes están fijas a la derecha.
Desenroscar rejilla la tuerca la (4) del del eje motor (7). Colocar protectora trasera (5) en
el la la eje del que motor (7) tal de forma palanca (6) del ventilador, unida a parrilla
trasera (5), apunte hacia arriba. Empuje la parrilla trasera (5) hacia la unidad del motor (8)
asegurando que las orejeras de la parte delantera de la unidad motora (8) pasen a través
de los orificios de la parte central de la parrilla trasera (5). Utilice la tuerca (4) para fijar la
parrilla (5) a la unidad de motor (8).
En el eje del motor (7) colocar las paletas del ventilador (3) y empujarlas totalmente en la
dirección del motor (8). Asegúrese de que el eje (7) encaja correctamente en el orificio en
el centro de las palas del ventilador (3). Conectar las palas del ventilador (3) al eje con la
tuerca de fijación (2) (tornillo a la izquierda).
Coloque la placa de logotipo (15) en el centro de la parrilla de protección (1) para
asegurarse de que el logotipo está correctamente colocado y luego fije el lugar (15) con
los tornillos y atornille las arandelas planas (16).
En la banda exterior de la parrilla de protección (1) hay dos abrazaderas de fijación, y una
abrazadera fija y una sujeción de tornillo (13). Suelte las abrazaderas y sujete la parrilla
(1) de tal manera que el agujero (13) de la parrilla (1) se encuentre en la parte inferior.
Conecte la parrilla (1) con (5) con una abrazadera fija situada en la parte superior de la
banda exterior de la parrilla de protección (1). Asegúrese de que los dos orificios (13) de
(1) y (5) están superpuestos.
Fijar los dos orificios (13) con el tornillo y la tuerca (14). Doble las abrazaderas para
sujetar las bandas externas. El ventilador p3-ya está listo para su uso.
Produktspezifikationen
Marke: | Infiniton |
Kategorie: | Ventilator |
Modell: | DN-40DW |
