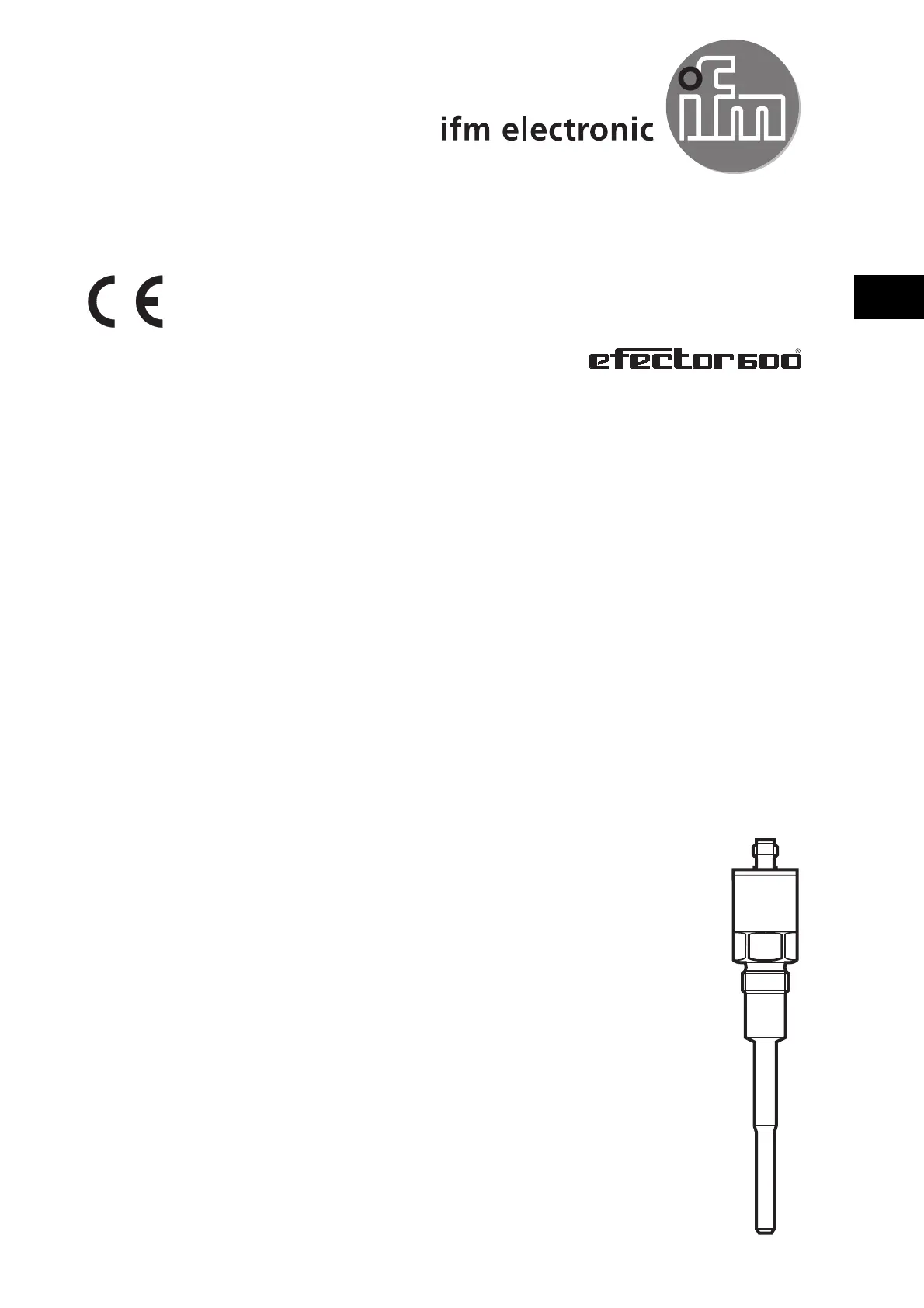

Installation Instructions
Temperature transmitter
TA3437
706043 / 01 12 / 2012
UK
2
1 Functions and features
The temperature transmitter detects the current system temperature and converts
it into an analogue output signal (4...20 mA).
β€’ξ˜ƒ Measuring range: 0...100 Β°C / 32...212 Β°F
β€’ξ˜ƒ Measuring element: Pt 1000 to DIN EN 60751, class A
β€’ξ˜ƒ Temperature resistance
    ξ˜Ÿξ˜›ξ˜ž ξ˜Ÿξ˜›ξ˜   
ξ˜™ξ˜˜ξ˜—ξ˜–

ξ˜•ξ˜ž

ξ˜Ÿξ˜”ξ˜ž


ξ˜™ξ˜“ξ˜’ξ˜‘ξ˜–



Maximum operation time depending on the medium temperature
2 Installation
There are a number of possibilities:
1. Installation to GΒ½ process connection.
2. Installation with E30016 (G Β½) or E30024 (Β½β€œ NPT) progressive ring fitting.
3. Installation with welding adapter E30055 (ball adapter) or E30056 (collar
adapter).
4. Installation with E34110 clamp adapter for hygienic systems (A) and process
adapter (B).
Slightly grease the contact areas between the sensor and adapter using a lubricat-
ing paste which is suitable and approved for the application.
For information on the installation with adapters / progressive ring fittings please
refer to the instructions enclosed with the respective articles.
3
UK
standard applications hygienic systems
  


tightening torque: 30...50 Nm
3 Electrical connection
The unit must be connected by a suitably qualified electrician.
The national and international regulations for the installation of electrical
equipment must be observed.
Voltage supply to EN50178, SELV, PELV.
Referring to UL: For use on a low voltage circuit with overcurrent protec-
tion in accordance with UL873 Tab. 28.1 or Imax = 100/Ub (Ub = voltage
of the circuit).
β–ΊDisconnect power.
β–ΊConnect the unit as follows:



ξ˜›

ξ˜™ξ˜˜
ξ˜™ξ˜—
ξ˜™ξ˜–
ξ˜•ξ˜” ξ˜Ÿξ˜“
ξ˜’ξ˜‘ξ˜ξ˜‘
ξ˜’ξ˜‘ξ˜ξ˜‘



ξ˜›
Core colours of ifm sockets:
1 = BN (brown), 2 = WH (white), 3 = BU (blue), 4 = BK (black); n.c. = not connected.
