Seite 1/11

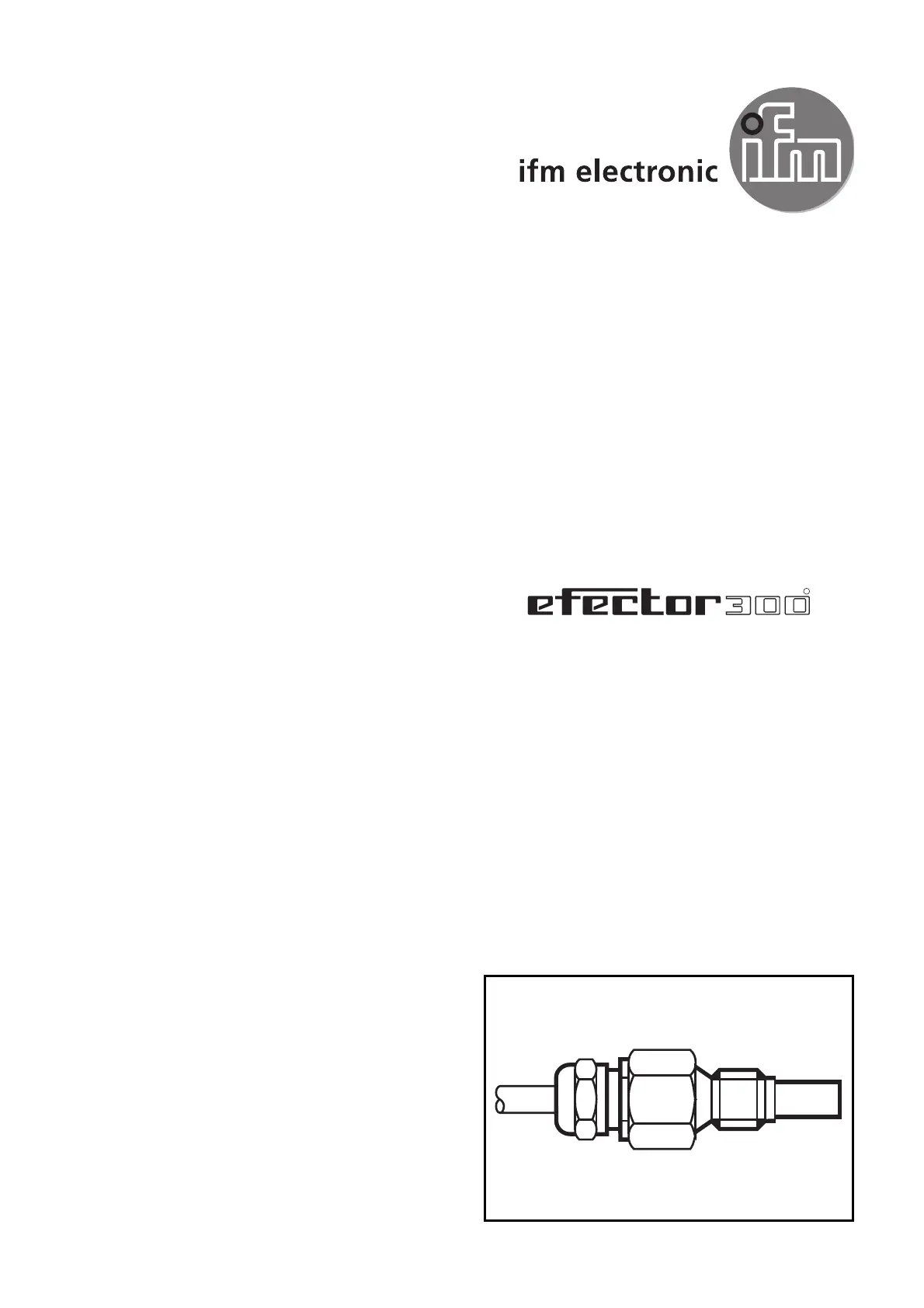

Installation Instructions
Flow sensor
SF
701150/04 05/2009
UK
UK
UK
UK
UK
2
1 Functions and features
In conjunction with the VS 0200 control monitor the flow sensor monitors flows
in liquids and gases. The sensor / control monitor combination senses whether
there is a preset flow rate (= medium flowing) or not (= medium not flowing) and
provides a switched signal.
2 Installation
The sensor tip must be completely immersed in the medium.
In the case of horizontal pipes mount the unit from the side, if possible (fig. 1).
When the unit is to be mounted at the bottom of the pipe, it should be free from
deposits. When the unit is to be mounted at the top of the pipe, it should be com-
pletely filled with the medium to be monitored.
In the case of vertical pipes mount the unit in a place where the medium flows
upwards (fig. 2).
A = 15mm for M12 x 1 and 1/4“; A = 33mm for 1/2“.
AA
1 2
packing washer packing washer
To avoid malfunction a minimum
distance between the flow monitor
and bends, valves or such like must
be observed. Min. 5 x pipe diameter
upstream (A), min. 3 x pipe diameter
downstream (B).
D
A
B
min.
5 x D
min.
3 x D
3
3 Electrical connection
Connection to control monitor VS 0200; voltage supply to EN50178, SELV, PELV.
The unit must only be mounted by an electrician.
The national and international regulations for the installation of electrical equip-
ment must be observed.
3
UK
M12x1
52
54
M12x1
72
74
17
M12x1
12
2713
8,3
17
M12x1
12
2713
7,7
17
12
2713
7,7
G4
1
17
12
2713
8,3
G4
1
G2
1
12
45
15
8,3
27
G2
1
12
4515
7,7
27
G2
1
13
45
15
8,2
27
Total length
Mounting dimensions
M12 x 1 / G1/4
M12 x 1 M12 x 1
PTFE
G1/4 G1/4
PTFE
G1/2
G1/2 G1/2
PTFE
G1/2
high pressure
