Seite 1/11

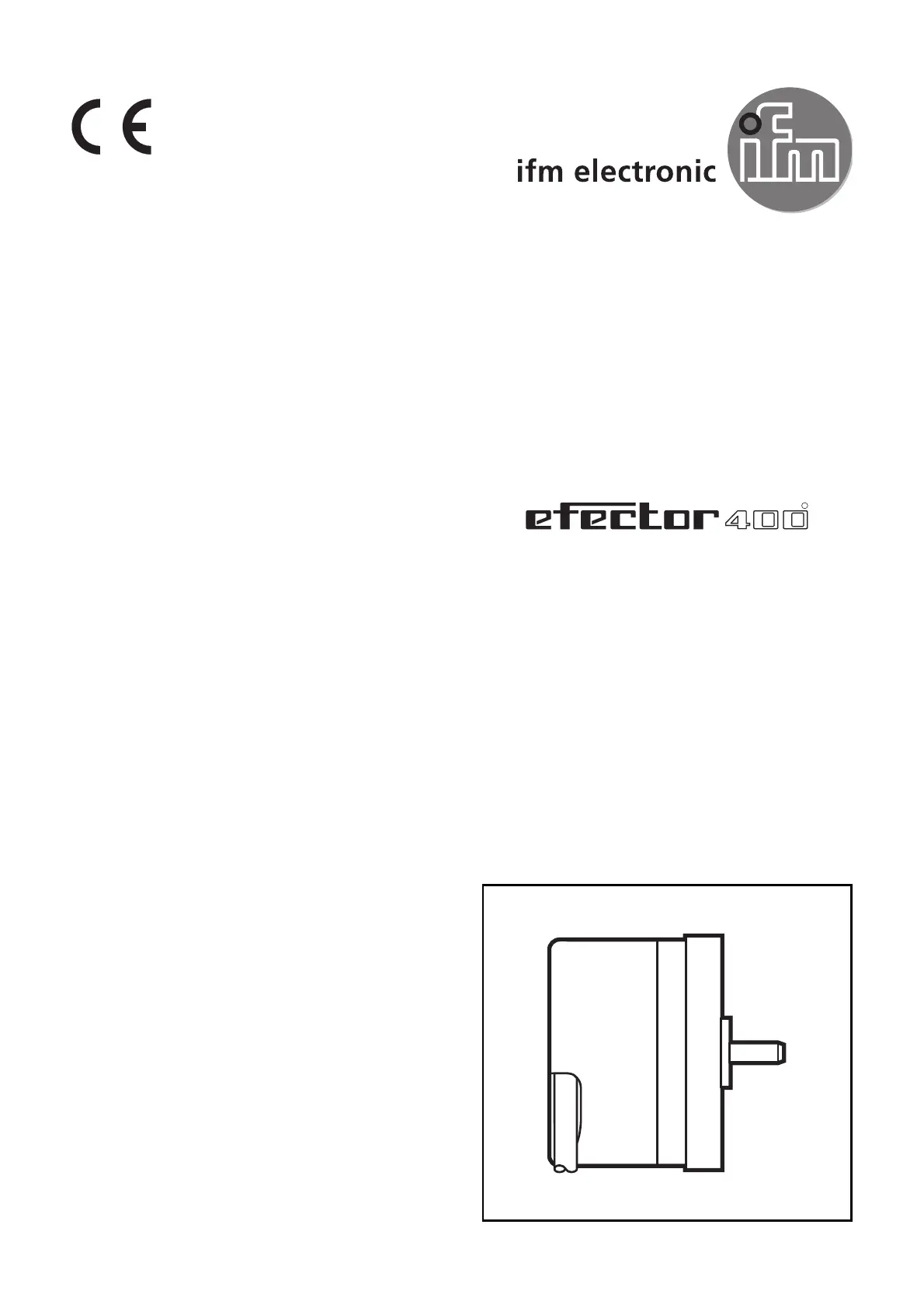

Montageanleitung
Installation Instructions
Notice de Montage
Inkrementaler
Drehgeber RC
Incremental
encoder RC
Codeur
incrémental RC
R
IdentNr. 514560 -01 Sachnr. 701855/02 08/2010
Bestimmungsgemäße Verwendung
Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen
lassen sich Wegstrecken und Winkelbewegungen messen und Positio-
nen bestimmen.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder
Steckverbindungen verbinden oder lösen!
Nicht verwendete Anschlussadern müssen isoliert werden, um
Kurz- und Querschlüssen zu vermeiden.
Kurzschlussschutz
5 V TTL Version: Ausgänge kurzschlussfest gegen 0 V
10...30 V HTL Version: Ausgänge kurzschlussfest gegen 0 V
und L+ maximal 1 Minute
Standardanschlussbelegungen:
Die Anschlussbelegung finden Sie zusätzlich auf der Gehäusekappe.
2
Flanschstecker ifm1001.xx Kabel13 adrig
5polig
L+ 2 12 braun/grün
L+ Sensor - 2 blau
0V 1 10 weiß/grün
0V Sensor - 11 weiß
A 3 5 braun
A neg. - 6 grün
B 4 8 grau
B neg. - 1 rosa
0-Index 5 3 rot
0-Index neg. - 4 schwarz
Störung neg. - 7 violett
frei - 9 -
frei - - gelb
Schirm Gehäuse Gehäuse Gehäuse
Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der
Gehäusekappe vorgenommen werden.
Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versor-
gungsspannung verbunden. Bei Verwendung von Folgeelektroniken,
die die Versorgungsspannung nachregeln, können diese Anschlüsse als
Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese
Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolie-
ren. Der elektrische Anschluss erfolgt je nach Ausführung über die
Anschlussleitung oder separat erhältlichen Anschlußleitungen.
Bei Verwendung von geeigneten Verbindungsleitungen beträgt die
maximale Leitungslänge für die 5 V TTL Version 100 m und für die
10...30 V HTL Version 300 m.
Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der
Mindestabstand beträgt 20 cm.
Das Schirmgeflecht in der Anschlußleitung ist mit dem Gebergehäuse
verbunden.
Ausgangssignale
Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus.
Die Ausgänge A und B sind elektrisch um 90° versetzt, dadurch kann
in der Folgeelektronik die Drehrichtung ausgewertet werden.
Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der
Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Refe-
renzpunkt innerhalb einer Umdrehung genutzt werden.
Die invertierten Ausgangssignale werden für Folgeelektroniken mit
Spannungsdifferenzeingang benötigt um Störgrößen heraus zu filtern.
3
180° 180°
90°
Ausgang A
Ausgang B
0-Index
