Seite 1/11

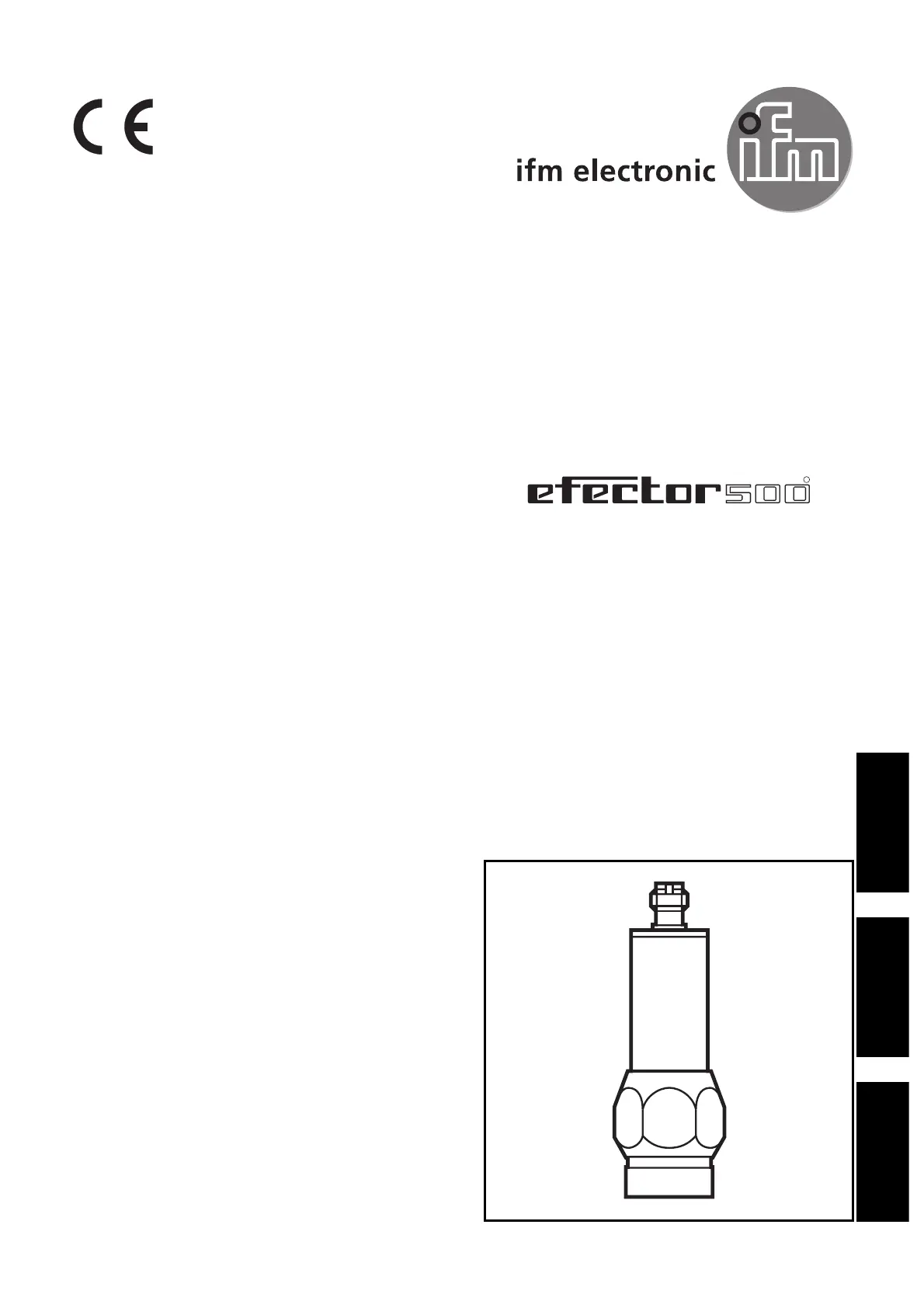

Montageanleitung
Installation Instructions
Notice de Montage
Elektronischer
Drucksensor
Electronic pressure
sensor
Capteur de pression
électronique
PA
R
DEUTSCHENGLISHFRANÇAIS
Sachnr. 701573/05 04/05
Bestimmungsgemäße Verwendung
Der Drucksensor erfaßt den Systemdruck und setzt ihn in ein analoges
Ausgangssignal um.
4 ... 20 mA (PA3xxx) / 0 ... 10 V (PA9xxx)
Einsatzbereich
Druckart: Relativdruck
Vermeiden Sie statische und dynamische Überdrücke, die den
angegebenen Überlastdruck überschreiten.
Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das
Gerät zerstört werden (Verletzungsgefahr)!
2
DEUTSCH
Berstdruck
Zulässiger
Überlastdruck
Meßbereich
Bestell-
nummer
PAxxx0 0 ... 400 bar 600 bar 1000 bar
PAxxx1 0 ... 250 bar 400 bar 850 bar
PAxxx2 0 ... 100 bar 300 bar 650 bar
PAxxx3 0 ... 25 bar 100 bar 350 bar
PAxxx4 0 ... 10 bar 50 bar 150 bar
PAxxx6 0 ... 2,5 bar 20 bar 50 bar
PAxxx7 0 ... 1 bar 10 bar 30 bar
PAxxx9 -1 ... 0 bar 10 bar 30 bar
PAxx60 0 ... 600 bar 800 bar 1200 bar
Sicherheitshinweise
Lesen Sie vor der Inbetriebnahme des Gerätes die
Produktbeschreibung. Vergewissern Sie sich, daß sich das
Produkt uneingeschränkt für die betreffende Applikationen
eignet.
Die Mißachtung von Anwendungshinweisen oder technischen
Angaben kann zu Sach- und/oder Personenschäden führen.
Prüfen Sie in allen Applikationen die Verträglichkeit der
Produktwerkstoffe (s. Technische Daten) mit den zu messen-
den Druckmedien.
Bei gasförmigen Druckmedien ist der Einsatzbereich generell
auf max. 25 bar begrenzt.
Montage
Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die
Anlage druckfrei ist.
Befestigen Sie den Drucksensor an einem entsprechenden Prozeß-
anschluß (s. Typaufkleber “Port Size”).
Elektrischer Anschluß
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Um die "limited Voltage" Anforderungen gemäß UL 508 zu
erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle
versorgt und durch eine Überstromeinrichtung abgesichert werden.
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät
folgendermaßen an:
PA3xxx (4 ... 20mA analog)
PA9xxx (0 ... 10V analog)
3
DEUTSCH
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
n.c. = nicht belegt.
L+
3
4
2
1
BU
BK
BN
WH L-
3
1
4
2
n.c.
n.c.
Steckeransicht
(am Gerät)
L+
3
4
2
1
L-
BU
BK
BN
WH
3
1
4
2
n.c.
Steckeransicht
(am Gerät)
