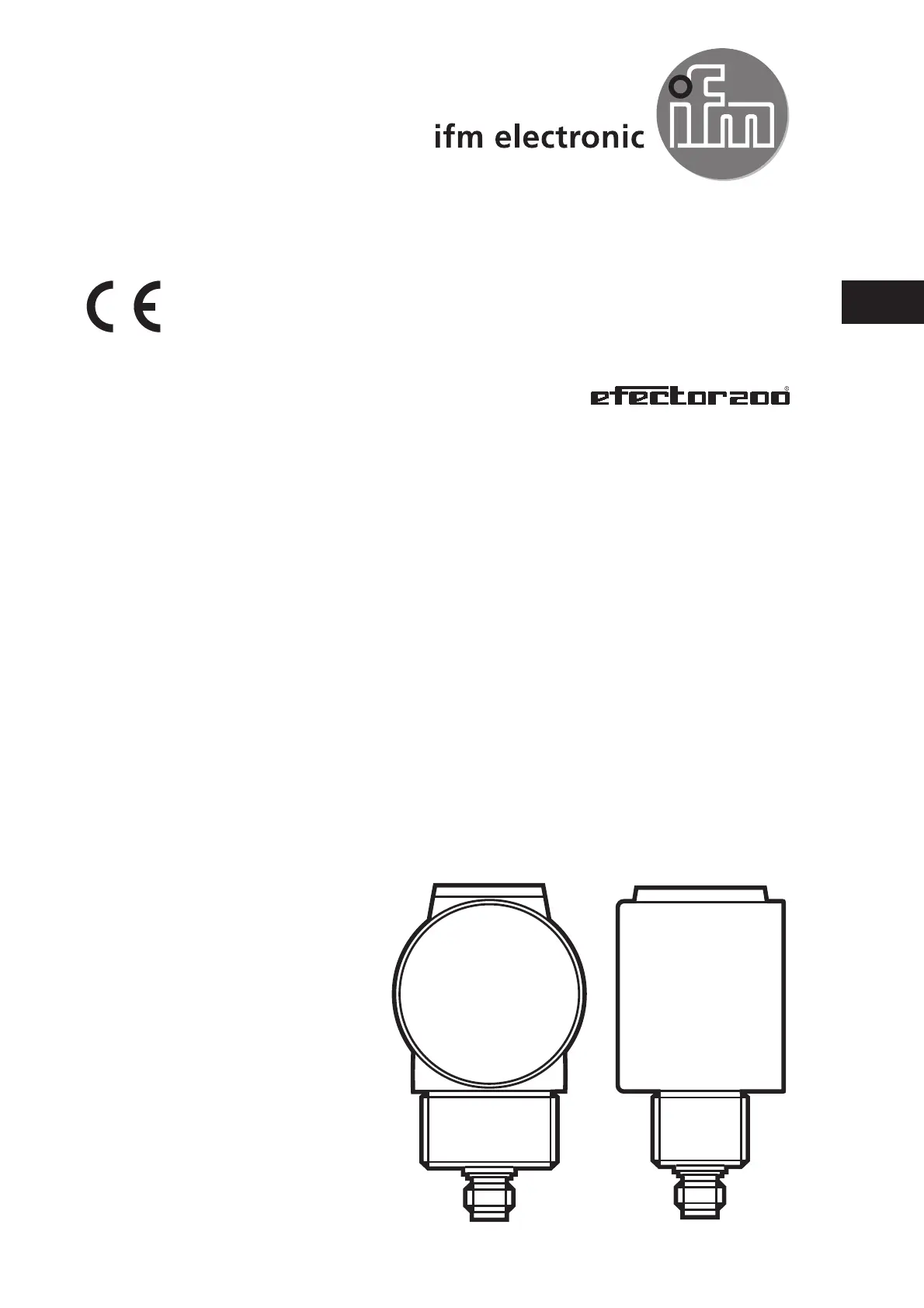

Operating instructions
Diffuse reflection sensor with
background suppression
OIH2xx
7200014 / 00 07 / 2012
UK
UK
UK
UK
UK
2
1 Preliminary note
1.1 Symbols used
â–ºInstruction
> Reaction, result
[…] Designation of pushbuttons, buttons or indications
→Cross-reference
Important note
Non-compliance can result in malfunctions or interference.
2 Functions and features
The diffuse reflection sensor detects objects and materials without contact and
indicates their presence by a switching signal.
Range: type label.→
3 Installation
â–ºAlign the diffuse reflection sensor to the object to be detected.
â–ºSecure it to a bracket.
Note:
The objects to be detected are to move transversely to the
lens of the sensor.
â–ºIn case of other directions of movement it should be
tested before safe switching is guaranteed.
3
UK
4 Operating and display elements
1: LED green (operation)
2: LED yellow (sensor output status)
5 Electrical connection
The unit must be connected by a qualified electrician.
â–ºThe national and international regulations for the installation of electrical
equipment must be adhered to.
â–ºEnsure voltage supply to EN 50178.
â–ºDisconnect power.
â–ºConnect the unit as follows:
PNP NPN
L+
L
1
4
3
L+
L
1
4
3
6 Operation
The object must be within the maximum range.
â–ºCheck whether the unit operates correctly.
> The yellow LED is lit when the switching output is switched.
> The green LED is lit when the sensor is ready for operation.
