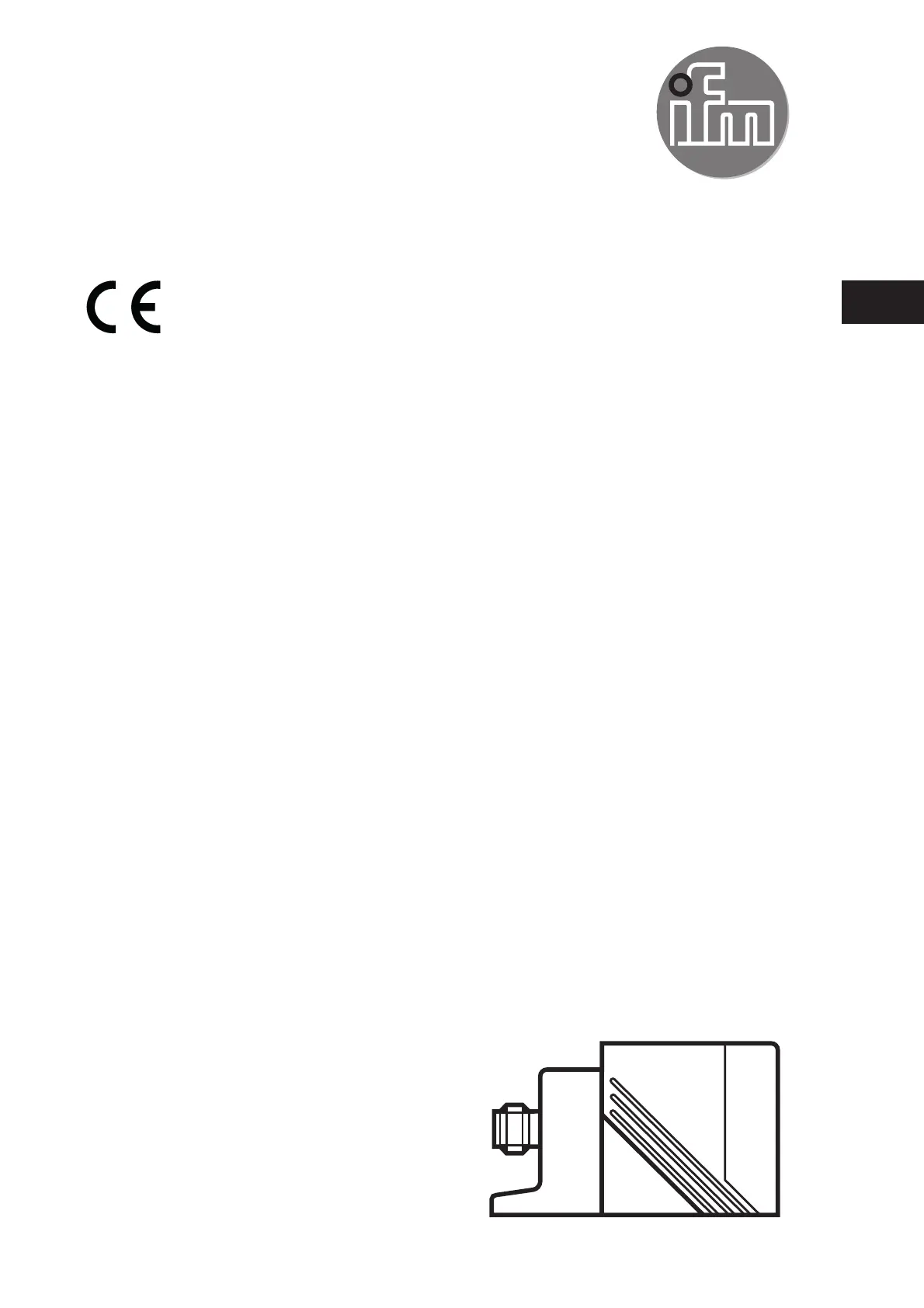

Installation instructions
Inductive sensor
IMC, flush
K = 1
701229 / 03 06 / 2019
UK
UK
UK
UK
UK
2
1 Function and features
This sensor detects metals without contact and indicates their presence by
providing a switched signal. Nominal sensing range (Sn) see type lable; operating
distance (Sa) 0...0,81 x Sn (Values based on standard measurement with mild
steel; same sensing range for other metals; correction factor = 1).
2 Installation
Screw the proximity switch to a firm base. If there is high mechanical stress,
ensure that it cannot work loose. Flush mountable (fig. 1 an 2). When mounted in
metal, the metal must not protrude over the sensing face.
Open space around the sensing face when mounted in metal: fig. 3.
Minimum distance when several sensors of the same type are mounted: fig. 4
and 5.
1 2 3
3 x S n
4
8 x S n
a aa
2.1 Alignment of the sensing face
6 7 8
3
UK
9 10 11
3 Electrical connection
Disconnect power before connecting the sensor.
The socket can be rotated:
12 13 14
4 Operation
Check the safe functioning of the sensor.
The green LED is lit when the supply voltage is applied.
The red (yellow) LED is lit when the output is switched.
The operation of the sensor is maintenance-free. For perfect functioning make
sure that:
the sensing face and the open space are kept free of metal deposits and fo-
reign bodies, particularly for installation with the sensing face facing upwards;
EMC: The unit conforms to the requirements of EN 60947-5-2.
