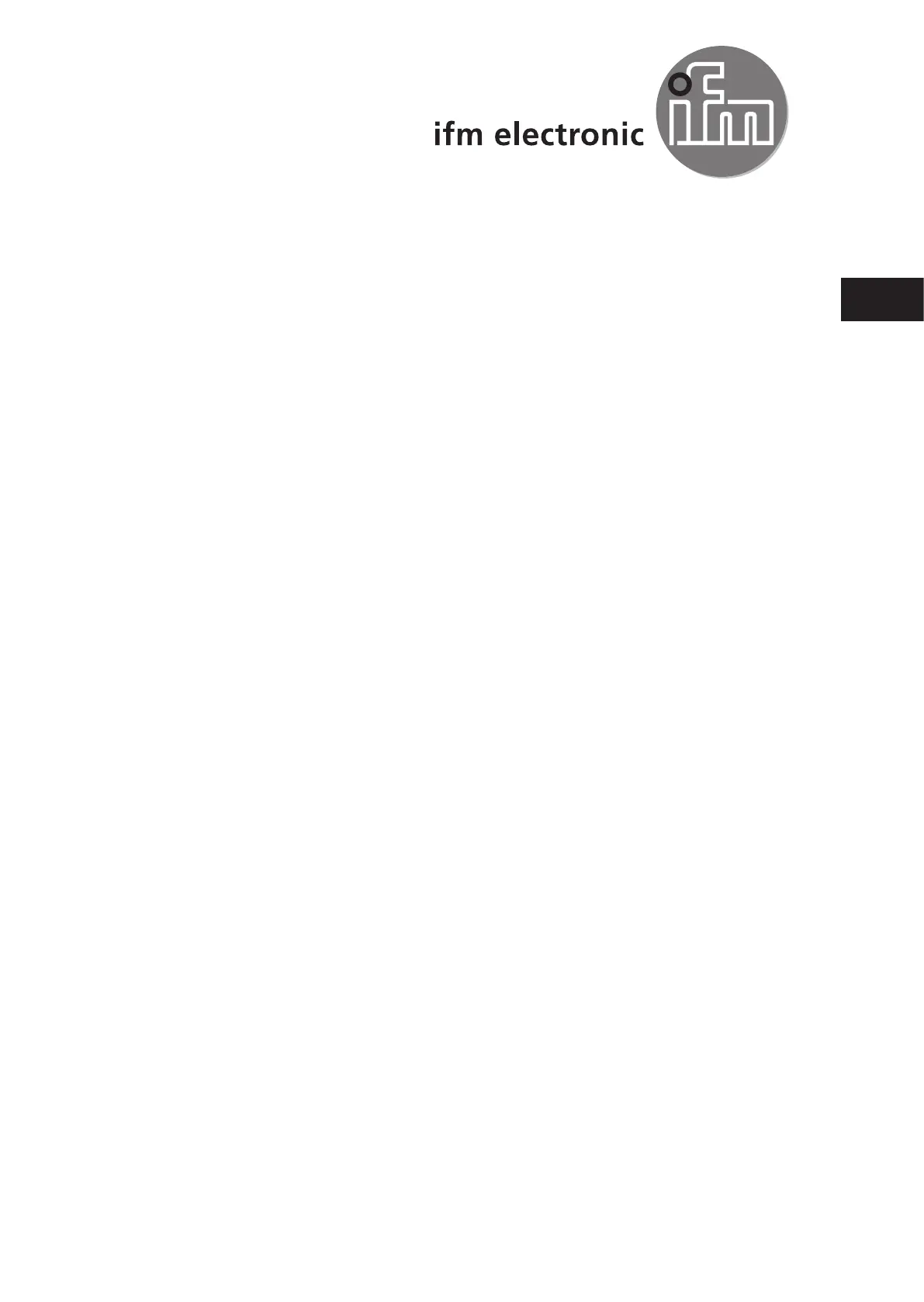

Installation Instructions
Aseptoflex adapter
E330xx / E331xx
706008/00 05/2011
UK
UK
UK
UK
UK
2
Mount
• adapter (C) to sensor (A) first,
• then sensor + adapter to the pro-
cess connection by means of a nut,
a clamping flange or similar (B).
If it is not possible to slide the fixing
element (B) down over the top of the
sensor: slide it up over the bottom
of the sensor before the adapter is
mounted.
A
B
C
NOTE: A guarantee for a long-term stable and maintenance-free fitting, with no
bug traps in the hygienic sealing of the metal seal (Aseptoflex connection) is only
valid for once-only mounting.
Mounting of the adapter:
â–ºSlightly grease the threads and
sealing areas of the sensor and ad-
apter with the lubricating paste (1).
The paste must be suitable and
approved for the application and
compatible with the elastomers
used.
Recommendation: Klüber paste
UH1 84-201 with USDA-H1 appro-
val for the food industry.
â–ºMake sure that the O-ring (D) is
correctly positioned.
D
1
3
UK
â–ºScrew the sensor into the adapter
until it is hand-tight. Do not damage
the sealing chamfers.
I
â–ºClamp the sensor + adapter into a
clamping device (E). The sealing
chamfers (F) must not be damaged.
â–ºTighten the sensor using a spanner
until you can feel the end stop (this
corresponds to a maximum tighte-
ning torque of 25 Nm / 18 ft-lb).
Note: Further tightening may affect
the sealing effect.
E
F
