Montageanleitung Montagesatz Tripelspiegel für Rundprofil
Installation instructions reflector kit for rod mounting
Notice de montage kit réflecteur pour profil
ifm electronic gmbh . Friedrichstraße 1 . D 45128 Essen
1
2
3
(a)
(b)
(c)

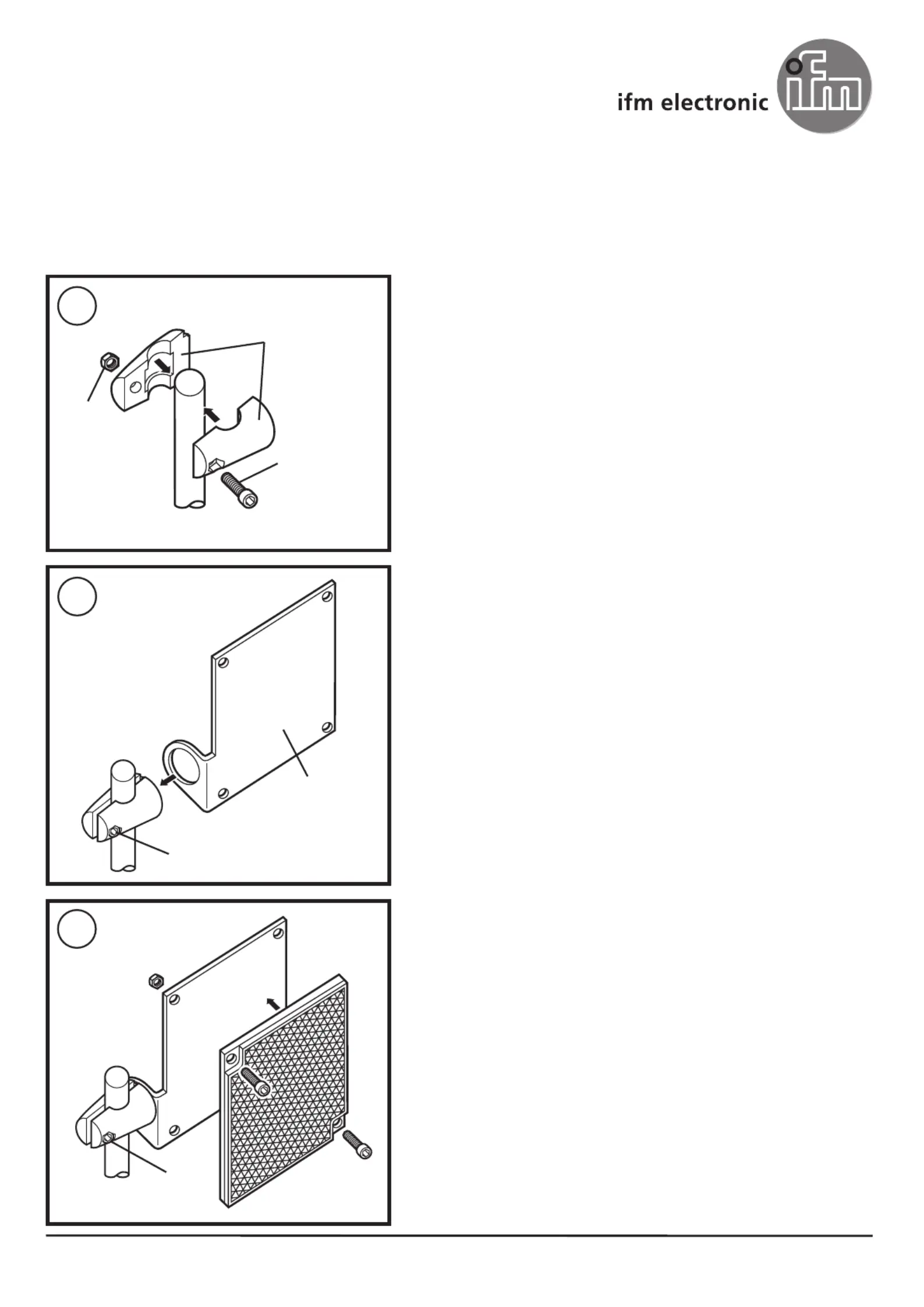

Montieren Sie die beiden Schellenhälften (a) lose
mit Hilfe der beiliegenden Schraube (b) und
Mutter (c).
Befestigen Sie den Haltewinkel (d) und ziehen Sie
anschließend die Schraube (b) soweit an, daß sich
der Winkel noch drehen läßt.
Fasten the two parts of the mounting clamp (a)
loosely by means of the screw (b) and the nut (c)
supplied.
Monter les deux parties de la bride de fixation (a)
provisoirement à l'aide de la vis (b) et de l'écrou
(c) livrés.
Attach the mounting bracket (d) and then
tighten the screw (b) in such a way that the
bracket can still be turned.
Fixer l'équerre de fixation (d) et ensuite visser la
vis (b) de façon que l'équerre puisse toujours être
tournée.
Ziehen Sie nach Montage und Ausrichtung des
Tripelspiegels die Schraube (b) fest.
Tighten the screw (b) fully after the reflector has
been mounted and aligned.
Serrer la vis (b) définitivement après avoir monté
et aligné le réflecteur.
(b)
