Seite 1/1
Technische Änderungen behalten wir uns ohne Ankündigung vor! Stand 04 / 99, Sachnr. 701370
115/230V
Netzspannungs-
wähler
Gerät von
der Schiene
abnehmen:
Hier nach un-
ten ziehen!
1)
2)
Schnapp-
Mechanik
für DIN-
Tragschiene
LED grün
(Vout)
GND
Vout
PF
PE
L
N
1)
3)
Primär-
Seite
Sekundär-
Seite
Luftrichtung
Luftdurchzug nicht behindern!
Betriebslage
DIN Tragschiene TS 35 (7,5) horizontal befestigen, Gerät auf-
schnappen; Beschriftung muß lesbar sein. Für andere Einbau-
lagen bitte Rücksprache halten.
Sicherung
Das Netzteil ist elektronisch gegen externe Kurzschlüsse abge-
sichert. Die interne Schmelzsicherung trennt bei einem Defekt
das Netzteil vom Netz. Sie ist nicht zugänglich, da vor einem
Austausch das Netzteil aus Sicherheitsgründen beim Hersteller
untersucht werden soll.
ACHTUNG
Gerät nie ohne Erdung betreiben!
Nicht öffnen, wenn Gerät unter Spannung steht -
LEBENSGEFAHR!
Nach dem Önen interne Schutzleiterverbindung wiederher-
stellen!
Lüftungsöffnungen freihalten!
Mounting position
Mount DIN rail TS 35 (7.5) horizontally, snap on the unit. The in-
scription must be legible. Please contact manufacturer for other
mounting positions.
Fuse
The power supply is electronically protected against short-
circuits. The internal fuse isolates the power supply in case of a
failure. For safety reasons the fuse is not accessible. The unit
should be checked by the manufacturer if fuse blows.
N.B.
Never operate the unit without ground connection!
Do not open when the unit is live - danger to life!
After opening the unit restore the internal PE connection!
Keep the ventilation holes free!
Montageanleitung / Installation instructions
Power supply DN 2003

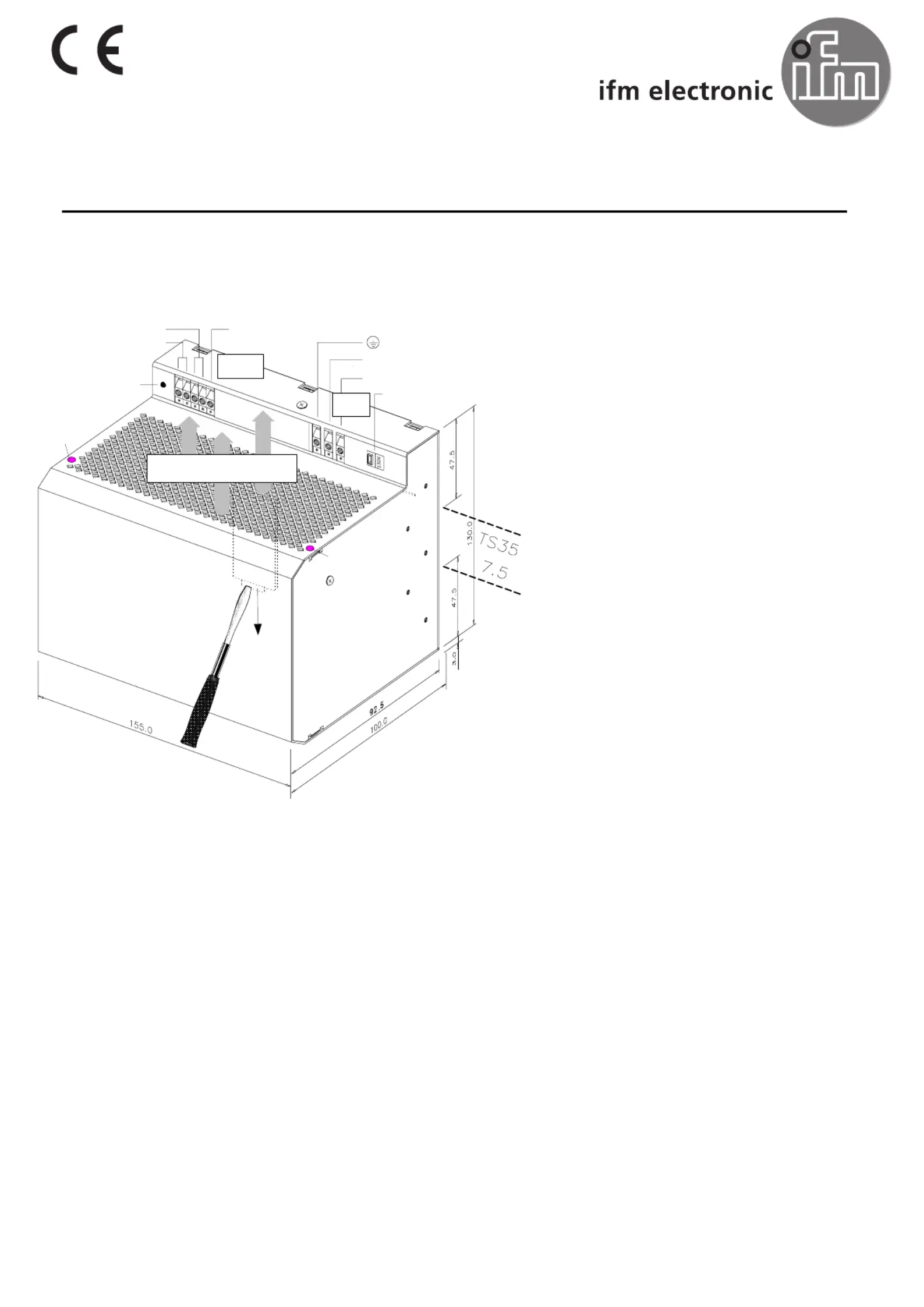

Abmessungen und Anschlußbelegung
Dimensions and connections
Geschlossenes Aluminiumgeuse; Maße in mm
Closed aluminium housing; dimensions in mm
1) Die Nippelhöhe oben und unten am Get be-
trägt zusammen 3,5mm.
2) Die PE-Schraube steht max. 3,5mm heraus und
darf von außen nicht gelöst werden.
3) Dieser Schraubenkopf ist max. 2,5mm hoch (an
beiden Seiten des Gerätes
1) The heihgt of the nipples situated on the top
and the bottom of the unit is 1.75mm each.
2) The PE screw protudes up to max. 3.5mm and
must not be unscrewed from the outside.
3) The height of this screwhead is max. 2.5mm
(on both sides of the power supply).
Anschlußklemmen:
max. 4 mm2 (starrer Draht)
max. 2,5 mm2 (Litze)
Draht min. 9mm, max. 15mm abisolieren.
Connection terminals:
max. 4mm2 (rigid wire)
max. 2.5 mm2 (exible wires)
Strip the isolation of the wire (min. 9mm, max.
15mm).
Hinweis:
Keine Geuseschrauben ohne Rücksprache ent-
fernen, da interne Schutzleiterverbindungen ge-
löst werden könnten!
Note:
The housing srews should not be removed
without contacting the manufacturer because in-
