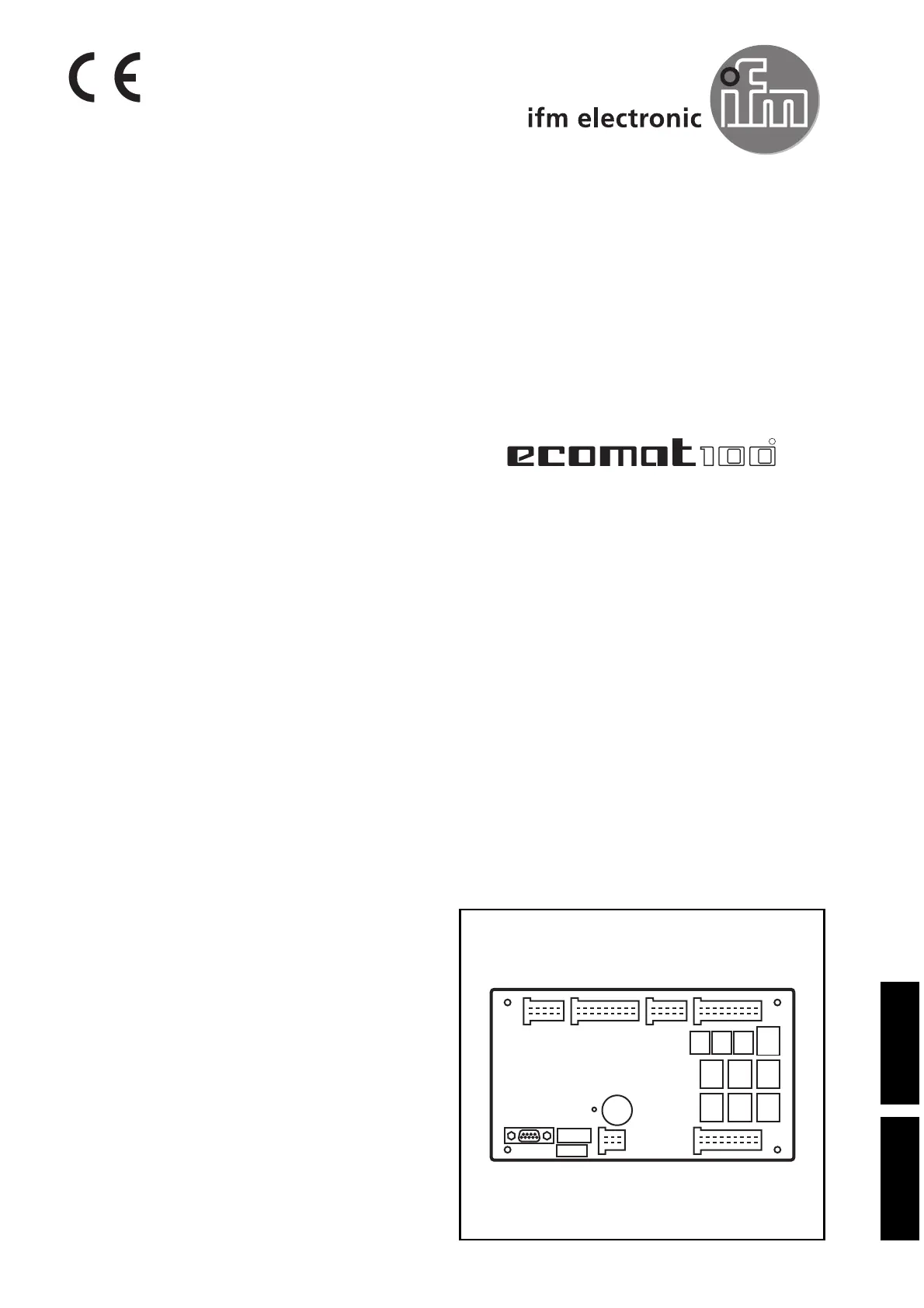

Montage- und
Installationshinweise
Mounting and installation
instructions
Mobilsteuerung
CabinetController R 360
CR0301
DEUTSCHENGLISH
R
Sachnr. 7390429 / 00 11 / 2014
C CABINET ONTROLLER CR0301
SEITE 2
Sicherheitshinweise
Diese Beschreibung ist Bestandteil des GerÀtes. Sie enthÀlt Texte
und Abbildungen zum korrekten Umgang mit dem Modul und
muss vor einer Installation oder dem Einsatz gelesen werden.
Befolgen Sie die Angaben der Beschreibung. Nichtbeachten der Hinweise,
Betrieb außerhalb der nachstehend bestimmungsgemĂ€ssen Verwendung,
falsche Installation oder fehlerhafte Handhabung können schwerwiegende
BeeintrÀchtigungen der Sicherheit von Menschen und Anlagen zur Folge
haben.
Die Anleitung richtet sich an Personen, die im Sinne der EMV- und der Nieder-
spannungs-Richtlinie als “fachkundig” angesehen werden können. Die Steue-
rungen sind von einer Elektrofachkraft (Programmierer bzw. Servicetechniker)
einzubauen und in Betrieb zu setzen.
Wenn das GerÀt nicht vom mobilen Bordnetz (12/24 V Batteriebetrieb) ver-
sorgt wird, ist darauf zu achten, dass die externe Spannung gemĂ€ĂŸ den Krite-
rien fĂŒr sichere Kleinspannung (SELV) erzeugt und zugefĂŒhrt wird, da diese
ohne weitere Maßnahmen zur Versorgung der angeschlossenen Steuerung,
der Sensorik und der Aktorik zur VerfĂŒgung gestellt wird.
Die Verdrahtung aller in Zusammenhang mit dem SELV-Kreis des GerÀts ste-
henden Signale muss ebenfalls den SELV-Kriterien entsprechen (sichere
Schutzkleinspannung, galvanisch sicher getrennt von anderen Stromkreisen).
Wird die zugefĂŒhrte SELV-Spannung extern geerdet (SELV wird zu PELV), so
geschieht dies in der Verantwortung des Betreibers und im Rahmen der dort
geltenden nationalen Installations-Vorschriften. Alle Aussagen in dieser Bedie-
nungsanleitung beziehen sich auf das bezĂŒgl. der SELV-Spannung nicht geer-
dete GerÀt.
An den Anschlussklemmen dĂŒrfen nur die in den technischen Daten, bzw. auf
dem GerÀteaufdruck angegebenen Signale eingespeist bzw. die zugelassenen
Zubehörkomponenten der ifm electronic gmbh angeschlossen werden.
Das GerĂ€t ist gemĂ€ĂŸ nachstehender technischer Spezifikation in einem weiten
Umgebungs-Temperaturbereich betreibbar. Aufgrund der zusÀtzlichen Eige-
nerwĂ€rmung kann es an den GehĂ€use-Wandungen beim BerĂŒhren in heißer
Umgebung zu hohen wahrnehmbaren Temperaturen kommen.
Bei Fehlfunktionen oder Unklarheiten setzen Sie sich bitte mit dem Hersteller
in Verbindung. Eingriffe in das GerÀt können schwerwiegende BeeintrÀchti-
gungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie sind
nicht zulĂ€ssig und fĂŒhren zu Haftungs- und GewĂ€hrleistungsausschluss.
Inhalt
1. BestimmungsgemĂ€ĂŸe Verwendung / Funktion Seite 3
2. Programmierung Seite 3
3. Montage Seite 4
4. Elektrischer Anschluss Seite 4
5. Wartung, Instandsetzung und Entsorgung Seite 4
6. Zulassungen/Normen Seite 4
Technische Daten (DatenblÀtter 1...5)
Maße, Mechanik, Elektronik Seite 5
BetriebszustÀnde (Status-LED) Seite 6
PrĂŒfnormen und Bestimmungen Seite 6
Kennwerte der Ein-/AusgÀnge Seite 7
Anschlussbelegung Seite 9
1. BestimmungsgemĂ€ĂŸe Verwendung / Funktion
Die freiprogrammierbaren Steuerungen der Baureihe „CabinetController R 360“
sind fĂŒr den Einsatz unter erschwerten Bedingungen ausgelegt (z.B. erweiterter
Temperaturbereich, starke Vibrationen, intensive EMV-Belastung).
Sie sind geeignet zum direkten Einbau in Maschinen im mobilen und robusten
Einsatz. Die Ein- und AusgĂ€nge sind durch ihre Spezifikation speziell fĂŒr diesen
Einsatz ausgelegt. Integrierte Hardware- und Software-Funktionen (Betriebssy-
stem) bieten einen hohen Schutz fĂŒr die Maschine.
Die Steuerungen können als CANopen-Master eingesetzt werden.
Die Steuerungen CabinetController R 360 sind nicht fĂŒr sicherheitsrelevante
Aufgaben im Sinne des Personenschutzes zugelassen.
2. Programmierung
Die Applikationssoftware kann vom Anwender komfortabel mit dem IEC 61131-3
konformen Programmiersystem CODESYS erstellt werden.
Zur Programmierung der Steuerung wird neben dem Programmiersystem noch
das vollstÀndige Systemhandbuch benötigt.
Sollte es nicht vorliegen, kann es kostenlos bei einer der rĂŒckseitigen ifm-Nieder-
lassungen angefordert werden. Als Download-File (PDF-Format) steht das System-
handbuch auch im Internet unter „www.ifm.com“ zur VerfĂŒgung.
➔Systemhandbuch R360; deutsch (Bestell-Nr. EC2038)
➔Datenblatt direkt ➔ ➔CR0301 weitere Informationen
FĂŒr die sichere Funktion der vom Anwender erstellten Applikationsprogram-
me ist dieser selbst verantwortlich. Bei Bedarf muss er zusÀtzlich entspre-
chend der nationalen Vorschriften eine Abnahme durch entsprechende PrĂŒf- und
Überwachungsorganisationen dĂŒrchfĂŒhren lassen.
