Seite 1/2
Bestimmunsgemäße Verwendung
Das Modul bietet die Möglichkeit Slaves in der klassischen Bauform
(EEMS) im verdrahteten AS-i Netz zu adressieren.
Wird während des Betriebes der Anlage adressiert, meldet der ifm-
Controller „Alarm Config“, da der Slave vom Netz getrennt ist.
Nach Beendigung des Adressiervorgangs und entfernen des Adressier-
steckers vom Modul läuft der Controller selbstständig wieder an.
Das Verhalten anderer Master erfragen Sie bitte bei den jeweiligen
Herstellern.
Montage
Schalten Sie während der Montage die Anlage spannungsfrei.
1. Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befesti-
gen Sie es auf einer planen Montagefläche.
2. Legen Sie das AS-i Standardkabel (gelb) und das AS-i-Flachkabel
(schwarz) für die externe Spannungsversorgung ein. Passen Sie es
richtig in die Profilnut ein.
3. Verschließen Sie die nicht benutzte Kabeldurchführung und die
Adressierbuchse mit den beiliegenden Füllstücken, um die
Schutzart IP 67 zu gewährleisten.
4. Setzen Sie ein entsprechendes Oberteil auf und ziehen Sie die
Schrauben fest.
5. Dieses FK-E Unterteil kann in Verbindung mit Oberteilen, bei denen
Pin 5 der M12-Buchse mit Funktionserde (FE) belegt ist, verwendet
ist. Die Belegung der M12-Buchse des Oberteils entnehmen Sie bitte
dem Datenblatt. Die Kontaktierung erfolgt entweder über die geer-
dete Hutschiene oder über die Flachsteckerverbindung (Erdungsfah-
ne). Empfohlene Steckhülse A2,8 x 0,5 DIN 46247.
6. Halten Sie die FE Leitung möglichst kurz.
Adressierung
Verbinden Sie das montierte Modul mit dem Adressiergerät. Das
Adressierkabel ist gesondert zu bestellen (Bestell-Nr. E70213). Verge-
ben Sie eine Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.
Montageanleitung
Installation Instructions
Notice de Montage
FK-E-Koppelmodul
mit Adressierbuchse
und Erdungsfahne
FC-E coupling module
addressable with
addressing socket
and earthing lead
Module de câblage
pour câble plat avec
prise d'adressage
et avec broche
de mise à la terre
AC5023
+
-
24V
+
-
AS-i +
-

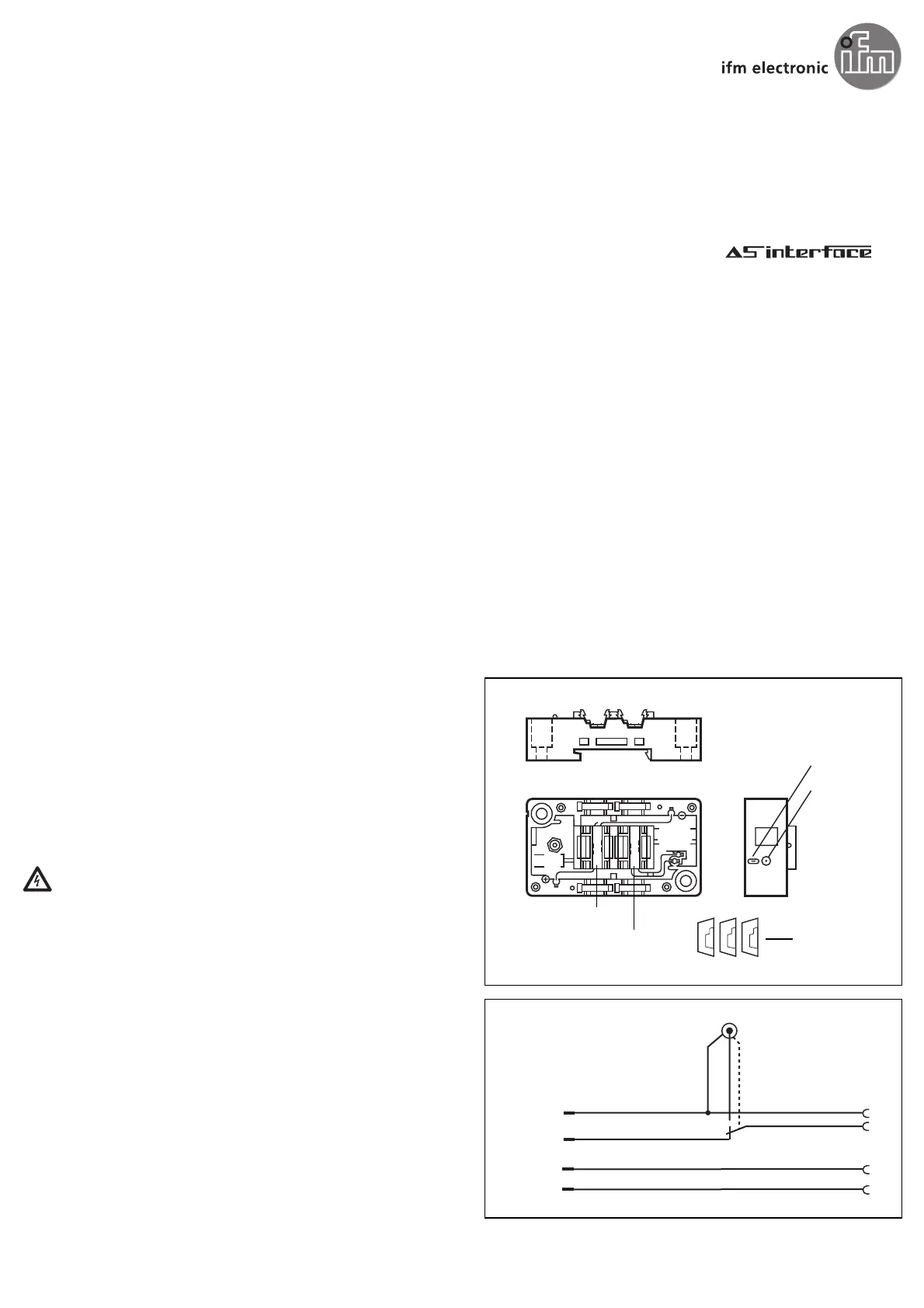

1) Schaltplan Adressierbuchse
Flachkabel Modul
Sachnr. 7390422 02/2004 Teile-Nr. 96852
Füllstücke
AS-i-Flachkabel (gelb)
Adressier-
buchse1)
Erdungsfahne
24V-Flachkabel (schwarz)
Function and features
This module enables addressing of slaves in the classic design (EEMS)
in the wired AS-i network. If addressing takes place during installation,
the ifm controller will signal "Alarm Config" because the slave is auto-
matically removed from the network when the addressing plug is
connected. After the addressing operation and removal of the addres-
sing plug from the module the controller restarts automatically. For
operating characteristics of other masters please contact the corre-
sponding manufacturers.
Mounting
Disconnect the installation from power during mounting.
1. Fix the module onto a 35mm DIN rail or mount it onto a plane sur-
face.
2. Insert the AS-i standard cable (yellow) and for the external voltage
supply the AS-i flat cable (black). Ensure correct positioning of the
cable in the profiled slot.
3. Close unused cable duct and the addressing socket with the trape-
zoidal seals supplied to ensure the protection rating IP 67.
4. Put the upper part onto the lower part and tighten the screws.
5. This FC-E lower part can be used in conjunction with upper parts
where pin 5 of the M12 socket is connected to functional earth (FE).
For the connection of the M12 socket of the upper part please refer
to the data sheet. Contact is either carried out via the grounded DIN
rail or via the earthing lead. Recommended sleeve A2.8 x 0.5 DIN
46247.
6. Keep the FE line as short as possible.
Addressing
Connect the mounted module to the addressing unit. The addressing
cable is to be ordered separately (order no. E70213). Select an address
between 1 and 31; factory setting is 0.
Fonctionnement et caractéristiques
Le module permet l'adressage des esclaves de type classique (EEMS)
dans le r seau AS-i c . Si la connexion est effectu e durant le fon-é âblé é
ctionnement de l'installation, le contr leur ifm indiquera "Alarm Con-ô
fig" parce que l'esclave se trouve s du r seau. Apr s l'opéparé é è ération
d'adressage effectu le retirée et la prise d'adressage mâ ée du module,
le syst me red marre automatiquement. Pour le comportement desè é
autres maîtres adressez-vous aux fabricants correspondants.
Montage
Mettre l'installation hors tension avant le montage.
1. Fixer le module sur un profil 35mm ou le monter sur une surfaceé
plane.
2. Insérer le câble plat AS-i (jaune) pour l alimentation externe. Assurer’
le bon positionnement du c ble dans le guide profilâ é.
3. Fermer la travers e de c ble non utilis e et la prise femelle é â é
d'adressage à é é é ï l'aide des joints d’étanch it trap zo daux fournis afin
de garantir la protection IP 67.
4. Mettre la partie sup rieure sur la partie inf rieure et visser.é é
5. Cette embase de c blage pour c ble plat avec alimentation externeâ â
peut être utilisée avec des modules d’application où la pin 5 de la
prise M12 doit tre raccord la terre fonctionnelle (FE). Pour lê ée à ’af-
fectation de la prise M12 du module d application voir la fiche tech-’
nique. Le contact est tabli soit via le rail DIN mis la terre soit viaé à
la broche de mise la terre. Cosse recommand e A2,8 x 0,5 DINà é
46247.
6. Le c ble de raccordement â à la terre FE doit tre le plus court queê
possible.
Adressage
Pour raccorder le module mont l'unit d'adressage, le cordoné à é
d’adressage est à commander séparément (n°de commande E70213).
Affecter une adresse entre 1 et 31. A la livraison, l'adresse est 0.
+
-
24V
+
-
AS-i +
-
1) wiring addressing socket
flat cable module
+
-
24V
+
-
AS-i +
-
1) branchementprise
d’adressage
câble plat module
AS-i flat cable (yellow)
addressing
socket1)
earthing lead
prise
d’adressage1)
broche de mise à
la terre
trapezoidal
seals
24V flat cable (black)
PELV
joints d'étanch ité é
trap zo dauxé ï
24V c ble plat AS-i (noir)â
PELV
câble plat AS-i (jaune)
