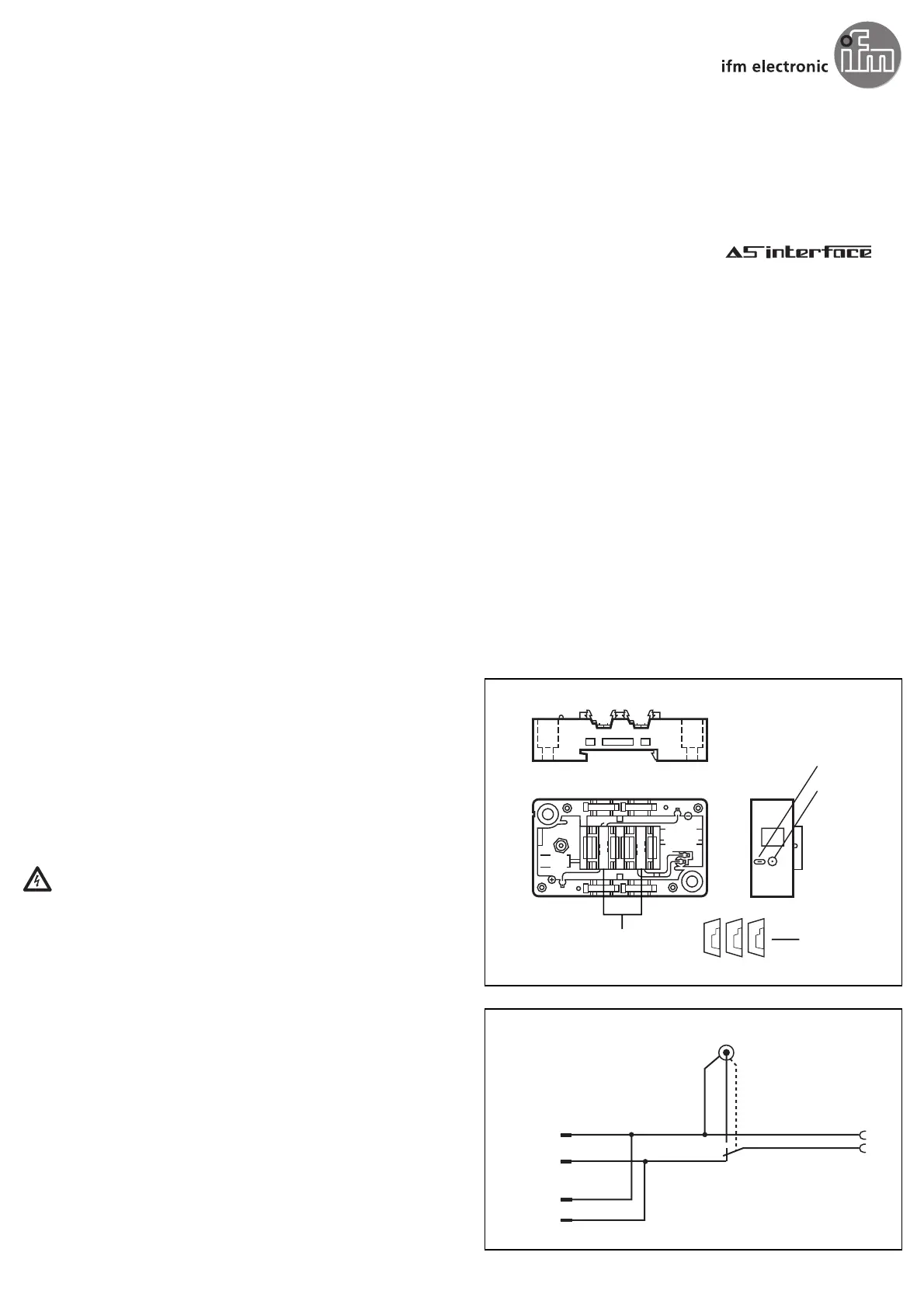

Seite 1/2
Bestimmunsgemäße Verwendung
Das Modul bietet die Möglichkeit Slaves in der klassischen Bauform
(EMS) im verdrahteten AS-i Netz zu adressieren.
Wird während des Betriebes der Anlage adressiert, meldet der ifm-
Controller „Alarm Config“, da der Slave vom Netz getrennt ist.
Nach Beendigung des Adressiervorgangs und entfernen des Adressier-
steckers vom Modul läuft der Controller selbstständig wieder an.
Das Verhalten anderer Master erfragen Sie bitte bei den jeweiligen
Herstellern.
Montage
Schalten Sie während der Montage die Anlage spannungsfrei.
1. Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befesti-
gen Sie es auf einer planen Montagefläche.
2. Legen Sie das AS-i Standardkabel (gelb) ein. Passen Sie es richtig in
die Profilnut ein. Beide Kabelschächte sind elektrisch parallel
geschaltet.
3. Verschließen Sie die nicht benutzte Kabeldurchführung und die
Adressierbuchse mit den beiliegenden Füllstücken, um die Schutzart
IP 67 zu gewährleisten.
4. Setzen Sie ein entsprechendes Oberteil auf und ziehen Sie die
Schrauben fest.
5. Dieses FK-Unterteil kann in Verbindung mit Oberteilen, bei denen
Pin 5 der M12-Buchse mit Funktionserde (FE) belegt ist, verwendet
werden. Die Belegung der M12-Buchse des Oberteils entnehmen Sie
bitte dem Datenblatt. Die Kontaktierung erfolgt entweder über die
geerdete Hutschiene oder über die Flachsteckerverbindung
(Erdungsfahne). Empfohlene Steckhülse A2,8 x 0,5 DIN 46247.
6. Halten Sie die FE Leitung möglichst kurz.
Adressierung
Verbinden Sie das montierte Modul mit dem Adressiergerät. Das
Adressierkabel ist gesondert zu bestellen (Bestell-Nr. E70213). Verge-
ben Sie eine Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.
Montageanleitung
Installation Instructions
Notice de Montage
FK-Koppelmodul
mit Adressierbuchse
und Erdungsfahne
FC coupling module
with addressing socket
and earthing lead
Module de câblage
pour câble plat avec
prise d'adressage
et avec broche
de mise à la terre
AC5022
Füllstücke
AS-i-Flachkabel (gelb)
Adressier-
buchse1)
+
-
+
-
AS-i
AS-i
+
-
1) Schaltplan Adressierbuchse
Flachkabel Modul
Sachnr. 7390453/00 02/2004 Teilenr. 99.412
Erdungsfahne
Function and features
This module enables addressing of slaves in the classic design (EMS) in
the wired AS-i network. If addressing takes place during installation,
the ifm controller will signal "Alarm Config" because the slave is auto-
matically removed from the network when the addressing plug is con-
nected. After the addressing operation and removal of the addressing
plug from the module the controller restarts automatically. For operat-
ing characteristics of other masters please contact the corresponding
manufacturers.
Mounting
Disconnect the installation from power during mounting.
1. Fix the module onto a 35 mm DIN rail or mount it onto a plane sur-
face.
2. Insert the AS-i standard cable (yellow). Ensure correct positioning of
the cable in the profiled slot. The two cable ducts are connected in
parallel.
3. Close the unused cable duct and the addressing socket with the
trapezoidal seals supplied to ensure the protection rating IP 67.
4. Put the upper part onto the lower part and tighten the screws.
5. This FC lower part can be used in conjunction with upper parts
where pin 5 of the M12 socket is connected to functional earth (FE).
For the connection of the M12 socket of the upper part please refer
to the data sheet. Contact is either carried out via the grounded DIN
rail or via the earthing lead. Recommended sleeve A2.8 x 0.5 DIN
46247.
6. Keep the FE line as short as possible.
Addressing
Connect the mounted module to the addressing unit. The addressing
cable is to be ordered separately (order no. E70213). Select an address
between 1 and 31; factory setting is 0.
Fonctionnement et caractéristiques
Le module permet l'adressage des esclaves de type classique (EMS)
dans le r seau AS-i c . Si la connexion est effectué âblé ée durant le fonc-
tionnement de l'installation, le contr leur ifm indiquera "Alarmô
Config" parce que l'esclave se trouve s seau. Apr s l'opéparé du ré è éra-
tion d'adressage effectu e et la prise d'adressage m le retir e dué â é
module, le syst me red marre automatiquement. Pour le comporte-è é
ment des autres ma tres adressez-vous aux fabricants correspondants.î
Montage
Mettre l'installation hors tension avant le montage.
1. Fixer le module sur un profil 35 mm ou le monter sur une surfaceé
plane.
2. Insérer le câble plat AS-i (jaune). Assurer le bon positionnement du
câble dans le guide profilé. Les deux guides sont connectés paral-
lèlement.
3. Fermer la travers e de c ble non utilis e et la prise femelle é â é
d'adressage à é é é ï l'aide des joints d’étanch it trap zo daux fournis afin
de garantir la protection IP 67.
4. Mettre la partie sup rieure sur la partie inf rieure et visser.é é
5. Cette embase de c blage pour c ble plat peut â â être utilis e avec desé
modules d application o la pin 5 de la prise M12 doit ’ ù être raccor-
dée à la terre fonctionnelle (FE). Pour l’affectation de la prise M12
du module d application voir la fiche technique. Le contact est ’ éta-
bli soit via le rail DIN mis la terre soit via la broche de mise laà à
terre. Cosse recommand e A2,8 x 0,5 DIN 46247.é
6. Le c ble de raccordement â à la terre FE doit tre le plus court queê
possible.
Adressage
Pour raccorder le module mont l'unit d'adressage, le cordoné à é
d’adressage est à commander séparément (n°de commande E70213).
Affecter une adresse entre 1 et 31. A la livraison, l'adresse est 0.
+
-
+
-
AS-i
AS-i
+
-
1) wiring addressing socket
+
-
+
-
AS-i
AS-i
+
-
1) branchement
prise d’adressage
flat cable module
câble plat module
trapezoidal
seals
AS-i flat cable (yellow)
earthing lead
joints
d' tanch ité é é
trap zo dauxé ï
câble plat AS-i (jaune)
broche de mise la terreà
addressing
socket1)
prise
d’adressage1)
