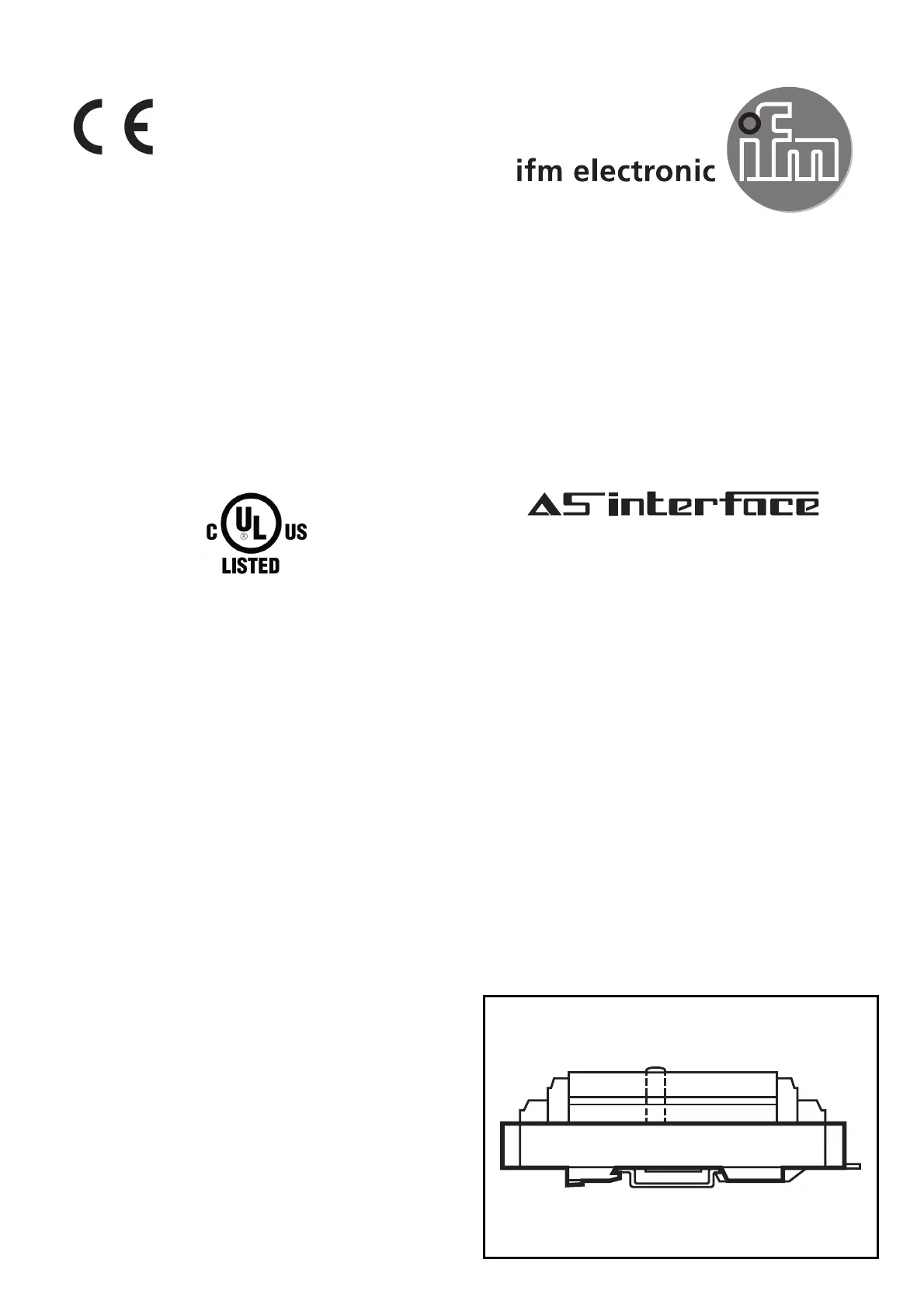

Seite 1/11
Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2807
Sachnr. 701517 / 02 09 / 2003
IND.CONT.EQ.
92CA
Bestimmungsgemäße Verwendung
Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.0). Es
verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren,
10 ... 30V DC) und vier Aktuatoren (240V AC / 24V DC) mit dem AS-i
Master.
• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40ms
unterbrochen, werden die vier Ausgänge stromlos geschaltet
• Gesamtstromaufnahme < 60mA
• Ausgangsstrom: 2,5A pro Kanal, 6A pro Modul
• Sensor-/Aktuatoranschluß Combicon
• Das Modul ist ausschließlich zur Aufstellung in abgeschlossenen
elektrischen Betriebsstätten bestimmt
Montage
Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen
Sie es auf einer Montageunterlage.
Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinde-
rung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senk-
recht.
Elektrischer Anschluß
Schalten Sie die Versorgungskreise für die Aktuatoren span-
nungsfrei. Verbinden Sie die Sensoren und Aktuatoren mit den
Anschlußklemmen.
Eingänge: Sensorversorgung extern (Klemmen I+/I-): 18 ... 30V DC PELV
Ausgänge: Externe Versorgung (Klemmen L1/N): 240V AC / 24V DC
SEITE 2
45 135
26,5
49,5
Klemmenbelegung
SEITE 3
A+ I+ I+ I I+ I+ A+–
A I1 I2 I I3 I4 A– – –
L1 L1 L1 O1 O2 O4
NNNNNNN
O3
LEDs 1 gelb
Adressierstecker *
LED 2 grün
LEDs 3 gelb
gezogen
gesteckt
A+: AS-i +
A-: AS-i -
I+: externe Sensorversorgung +24V
I-: externe Sensorversorgung 0V
I1 ... I4: Schalteingang Sensor 1 ... 4
L1: externe Versorgung + bzw. Phase bei AC
N: externe Versorgung - bzw. Nullleiter bei AC
O1 ... O4: Schaltausgang Aktuator 1 ... 4
LEDs 1: Schaltzustandsanzeige Sensoreingänge
LED 2: Anzeige AS-i Spannung
LEDs 3: Schaltzustandsanzeige Aktuatorausgänge
*
