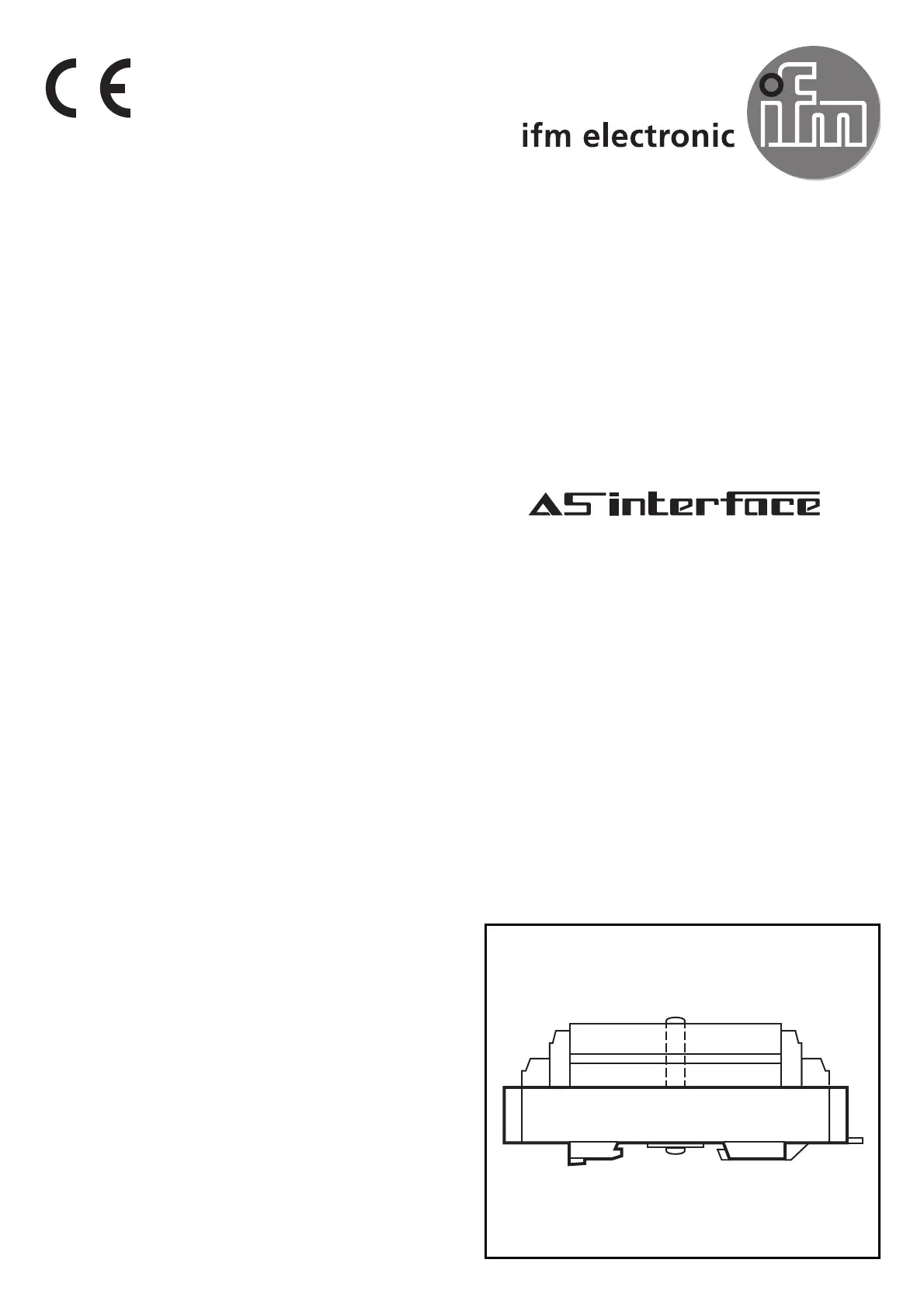

Seite 1/11
Montageanleitung
Installation Instructions
Notice de Montage
AS-i Modul
AS-i module
Module AS-i
AC2701
AC2703
Sachnr. 7390852/00 07/2010
Bestimmungsgemäße Verwendung
Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 7.0). Es
verbindet 4 Sensoren (2-Draht-Sensoren oder PNP-3-Draht-Sensoren)
und 4 Aktuatoren (PNP-schaltend) mit dem AS-i-Master.
• Maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: Ist die Verbindung zum Master für mehr als
40 ms unterbrochen, werden die 4 Ausgänge stromlos geschaltet
Montage
Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen
Sie es auf einer Montageunterlage.
Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinde-
rung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senk-
recht.
Elektrischer Anschluss
Die Sensorversorgung erfolgt beim AC2701 über das AS-i Netz,
beim AC2703 über externe Versorgung. Verbinden Sie die Ein-
gänge I1 .. I4 nicht mit externem Potential. Für die Ausgänge
O1 ... O4 muß das externe Potential eine PELV Spannung sein.
Signaleingänge AC2701
Sensorversorgung über AS-i-Netz (Klemmen I+/I-):
min. 15...max. 30 V DC
(Verbinden Sie die Eingänge nicht mit externem Potential)
Ausgänge AC2701
Externe Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV
2
45 112
48,5
Signaleingänge AC2703
Sensorversorgung (Klemmen I+/I-)
über externe Versorgung (Klemmen E+/E-):
min. 15...max. 30 V DC
(Verbinden Sie die Eingänge nicht mit externem Potential)
Ausgänge AC2703
Externe Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV
Klemmenbelegung
3
A+ I+ I+ I I+ I+ A+
A I1 I2 I I3 I4 A
E- O1 E-NCO2 O4
E+ O- E+
O3
O- NC O- O-
LEDs 1 gelb
Adressierstecker*
LED 2 grün
LEDs 3 gelb
A+: AS-i +
A-: AS-i -
I+: Sensorversorgung +24 V
I-: Sensorversorgung 0 V
I1 ... I4: Schalteingang Sensor 1 ... 4
E+: externe Spannungsversorgung +24 V für Aktuatoren
E-: externe Spannungsversorgung +0 V für Aktuatoren
O1 ... O4: Schaltausgang Aktuator 1 ... 4
LEDs 1: Schaltzustandsanzeige Sensoreingänge
LED 2: Anzeige AS-i Spannung
LEDs 3: Schaltzustandsanzeige Aktuatorausgänge
LED 4: Anzeige Kurzschluss / Überlast Ausgänge
LED 5: Anzeige externe Spannungsversorgung (AUX)
LED 4 rot
LED 5 grün (AUX)
*gezogen
gesteckt
