Seite 1/10

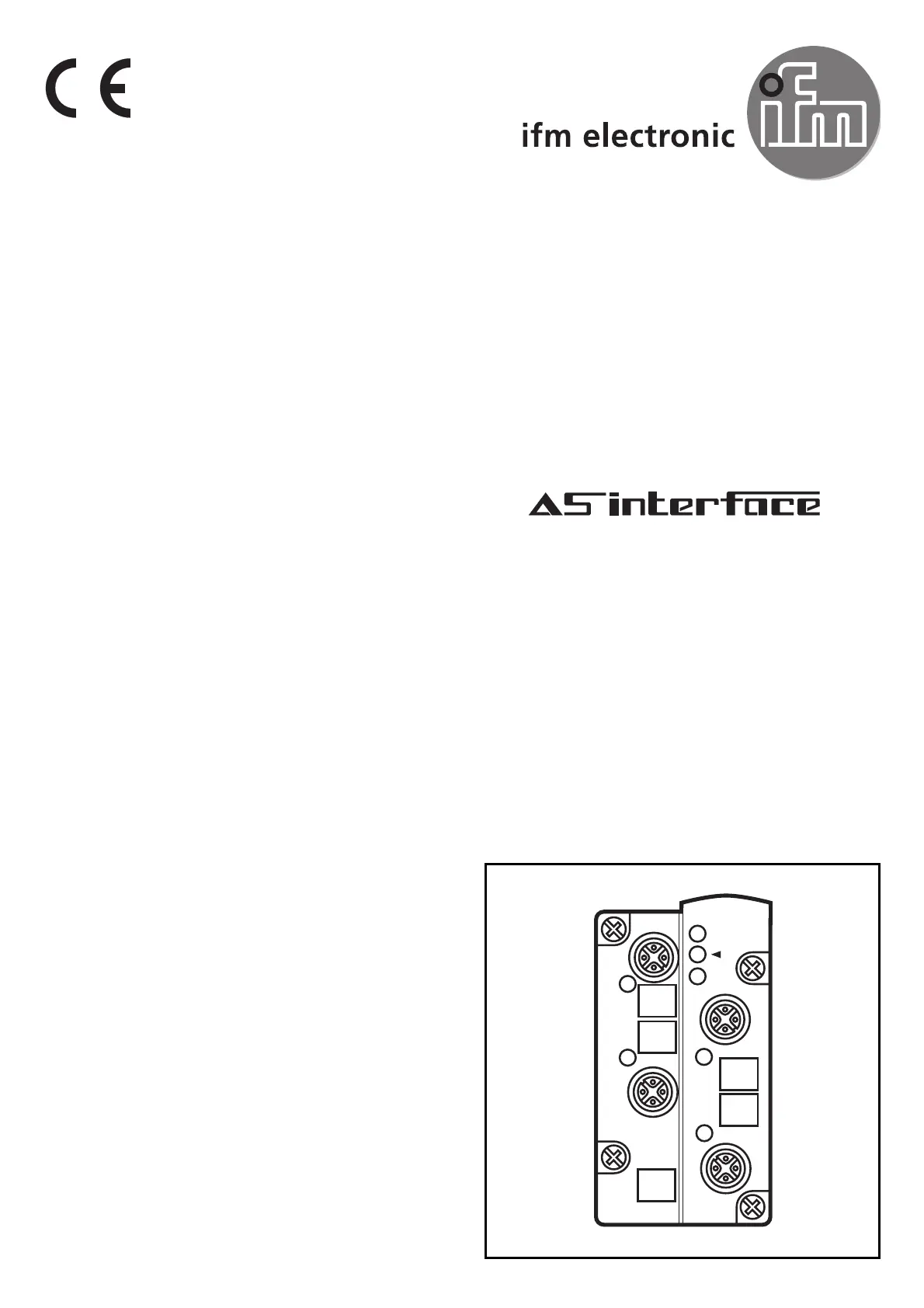

Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2515
AC2565
Sachnr. 7390687/00 07/2007
Bestimmungsgemäße Verwendung
• AS-i-Profil S-0.A.E
• maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1)
• AS-Interface Version 2.1
• Besonderheit AC2565: Edelstahlschrauben, Viton-Dichtung
Bedien- und Anzeigeelemente
Montage
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8 Nm.
Technische Daten
Sie können das Datenblatt bei Bedarf unter der Internetadresse
www.ifm-electronic.com herunterladen.
Elektrischer Anschluss
Verbinden Sie die Sensoren mit den M12-Buchsen. Die Sensorversor-
gung erfolgt über das AS-i Netz.
Verbinden Sie die Eingänge nicht mit externem Potential.
Verschließen Sie die nicht benutzten Buchsen mit Verschlusskappen
(AC73004), um die Schutzart IP 67 zu gewähren.
2
45
83
LEDs
4 Buchsen M12
Beschriftungsfelder
Fixierung für IR-Adapter
3
Adressieren mit dem Adressiergerät AC1144
Das Modul kann in Verbindung mit dem FK-Unterteil AC5010 (mit
Adressierbuchse) über das Adressierkabel (E70213) in montiertem und
verdrahtetem Zustand adressiert werden.
Nur im spannungslosen Zustand über die Adressierbuchse adres-
sieren.
In Verbindung mit dem FK-Unterteil AC5000 (ohne Adressierbuchse)
muss das Modul erst über das Adressiergerät AC1144 adressiert und
dann montiert werden.
Infrarot-Adressierung
Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressie-
rung mit dem Adressiergerät AC1144.
4x LED1
gelb
LED2 rot
FAULT
LED grün
PWR
Spannungs-
versorgung
o.k
4 Buchsen
M12
Eingänge
M12-Buchse Pin
1
Sensorversorgung L- 3
5
Sensorversorgung L+
Fixierung
IR-Adapter
LED3 Infrarot-Empfänger
Datenbit
I-1/2
1
2
3 4
1
34
5
5
2
I-2
1
2
3 4
1
34
5
5
2
I-3/4
I-4
D0 D1 D2 D3
Eingang 1 2 3 4
Buchse I-1/2 I-3/4I-1/2 I-2 I-3/4 I-4
PIN 4 2 4 2 44
