Seite 1/10

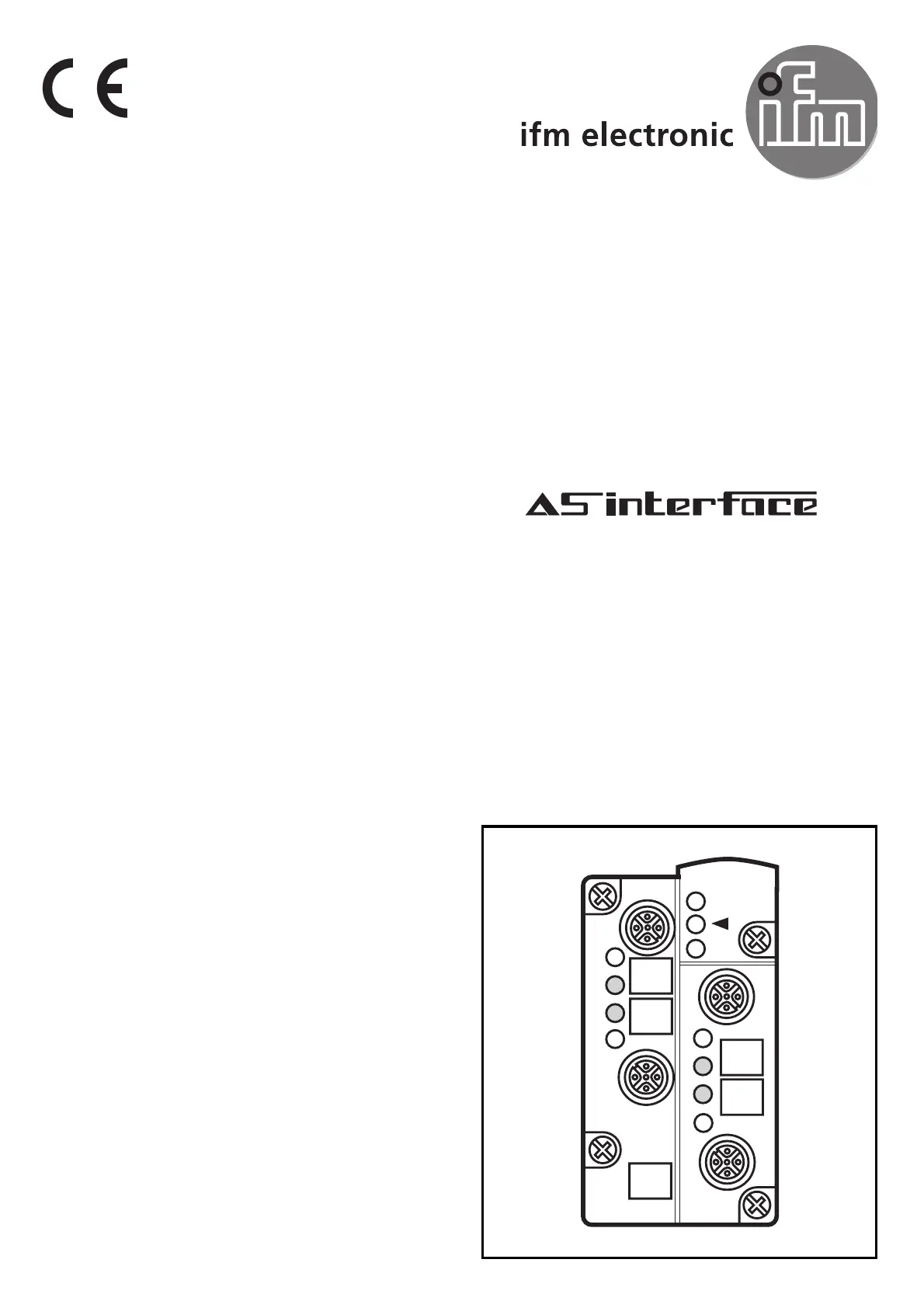

Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2501
Sachnr. 7390380/00 01/2003
Bestimmungsgemäße Verwendung
• AS-i Profil: S-0.F.E
• maximale Anzahl von Modulen pro Master: 31
• AS-Interface Version 2.1
Bedien- und Anzeigeelemente
Montage
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8Nm.
Technische Daten
Sie können das Datenblatt bei Bedarf unter der Internetadresse
www.ifm-electronic.com herunterladen.
Elektrischer Anschluß
Verbinden Sie die Sensoren mit den M12-Buchsen. Die Sensorversor-
gung erfolgt über das AS-i Netz. Verbinden Sie die Eingänge nicht mit
externem Potential. Verschließen Sie die nicht benutzten Buchsen mit
Verschlußkappen (AC3004), um die Schutzart IP 67 zu gewähren.
SEITE 2
83
45
Fixierung f r IR-Adapterü
Beschriftungsfelder
4 Buchsen M12
LEDs
Adressieren
Vergeben Sie eine freie Adresse zwischen 1A und 31B, Auslieferungs-
adresse ist 0.
Nur im spannungslosen Zustand ber die Adressierbuchse adres-ü
sieren.
Adressieren mit dem Adressiergerät AC1144
Das Modul kann in Verbindung mit dem FK Unterteil AC5010 (mit
Adressierbuchse) über das Adressierkabel (E70213) in montiertem und
verdrahtetem Zustand adressiert werden.
In Verbindung mit dem FK Unterteil AC5000 (ohne Adressierbuchse)
muß das Modul erst über das Adressiergerät AC1144 adressiert und
dann montiert werden.
Infrarot-Adressierung
Das AS-i Modul bietet zus tzlich die M glichkeit zur Infrarot-Adressie-ä ö
rung mit dem Adressierger t AC1144.ä
Die AS-i Kommunikation (gelbes Kabel) muß während der Infra-
rot-Adressierung abgeschaltet sein. Klemmen Sie daf r denü
Master ab.
SEITE 3
4x LED1 gelb
LED2 rot
FAULT
LED grün PWR
Spannungsver-
sorgung o.k
4 Buchsen
M12
Eing ngeä
1
3 4
2
5
M12-Buchse Pin
1
Funktionskontrolleingang 2
Sensorversorgung L- 3
Sensorversorgung L+
Fixierung
IR-Adapter
LED3 Infrarotempfänger
4x LED4 rot
Funktionskon-
trolleingang
Dateneingang I 4
5
