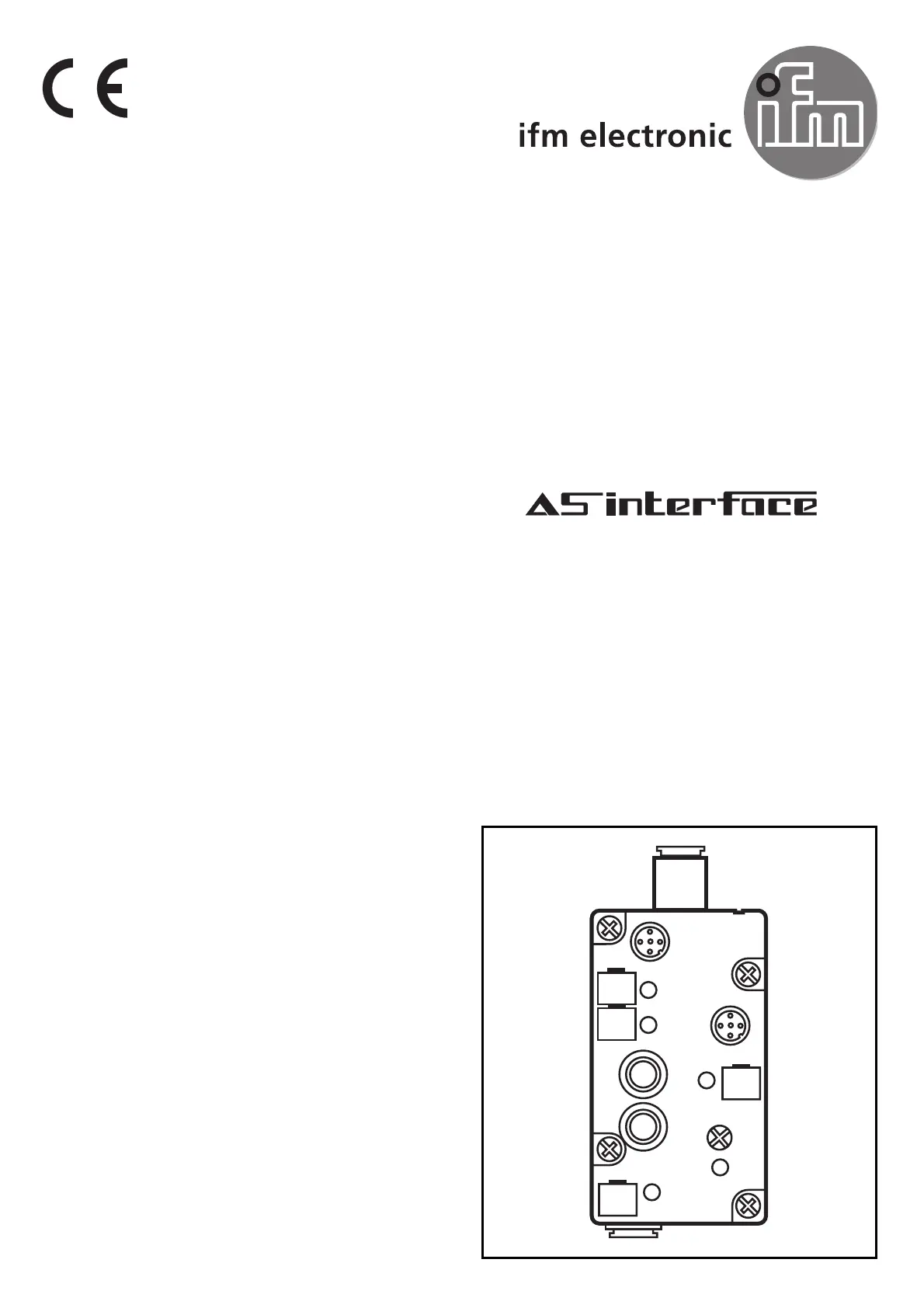

Montageanleitung
Installation instructions
Notice de montage
AS-i AirBox 42 V2A
AC2058
monostabil
monostable
monostable
Sachnr. 701506/02 11/2005 Teile-Nr. 83.440
O-3
2
AUX
PWR
I-1
I-2
4
Bestimmungsgemäße Verwendung
Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Die
elektrischen Eingänge sind für den Anschluß von binären Zweileiter-
bzw. p-schaltenden Dreileitersensoren nach IEC 947-5-2 ausgelegt.
Alternativ können auch mechanische Positionsschalter zwischen Pin 1
und Pin 2/4 angeschlossen werden.
• Sensorversorgung integriert (insgesamt 100 mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EEMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder
Legris 3000 / 8 mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 3...8 bar inklusive möglicher Druckspitzen
(Druckspitzen > 8 bar können dauerhafte Undichtigkeiten bzw. irre-
parable Beschädigungen an der AirBox verursachen)
• Spannungsversorgung extern 24 V DC PELV
Montage
Adressvergabe mit dem Adressiergerät
Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie
Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8 Nm.
2
O-3
2
AUX
PWR
I-1
I-2
4LED AS-i PWR
LED ext. PWR
LED O-3
LED I-1, I-2
Abluft 3 [R]
Druckluft 1 [P]
Pneumatischer Ausgang
(2,4) als Wechsler Schraube für Handbetätigung
AS-i Flachkabel gelb
AS-i Flachkabel schwarz
Sensoranschluß I-1
Sensoranschluß I-2
Die AirBox kann in staubiger Umgebung mit dem Filter nach
unten montiert werden.
Werkstoffe
Druckluft
Befolgen Sie die Sicherheitsbestimmungen und Vorschriften f r dieü
Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.
Verbinden Sie den Anschluß für Druckluftzufuhr 1 (P), den pneumati-
schen Ausgang (Wechsler) 2 und 4 und gegebenenfalls die Abluft 3 (R)
mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch
gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar
einrastet.
Abziehen der Schläuche
Zum L sen dr cken Sie auf den schwarzen Ring und ziehen gleichzei-ö ü
tig den Schlauch heraus.
Handbet tigungä
Sie können den pneumatischen Ausgang (Wechsler) mit der Schraube
für die Handbetätigung manuell in Betrieb setzen (tastend oder
drückend/drehend-rastende Funktion).
3
O-3
2
PWR
I-1
I-2
4
AUX
(1) Viton
(2) Edelstahl V2A (1.4305)
(2) Befestigungsschrauben
(2) Einpresspatronen
(1) O-Ring
(2) Schlauchanschluß
(2) Handbetätigung
(2) Abschlußdeckel
(1) Profil- und Flachdichtung
(1) O-Ring
