Seite 1/14

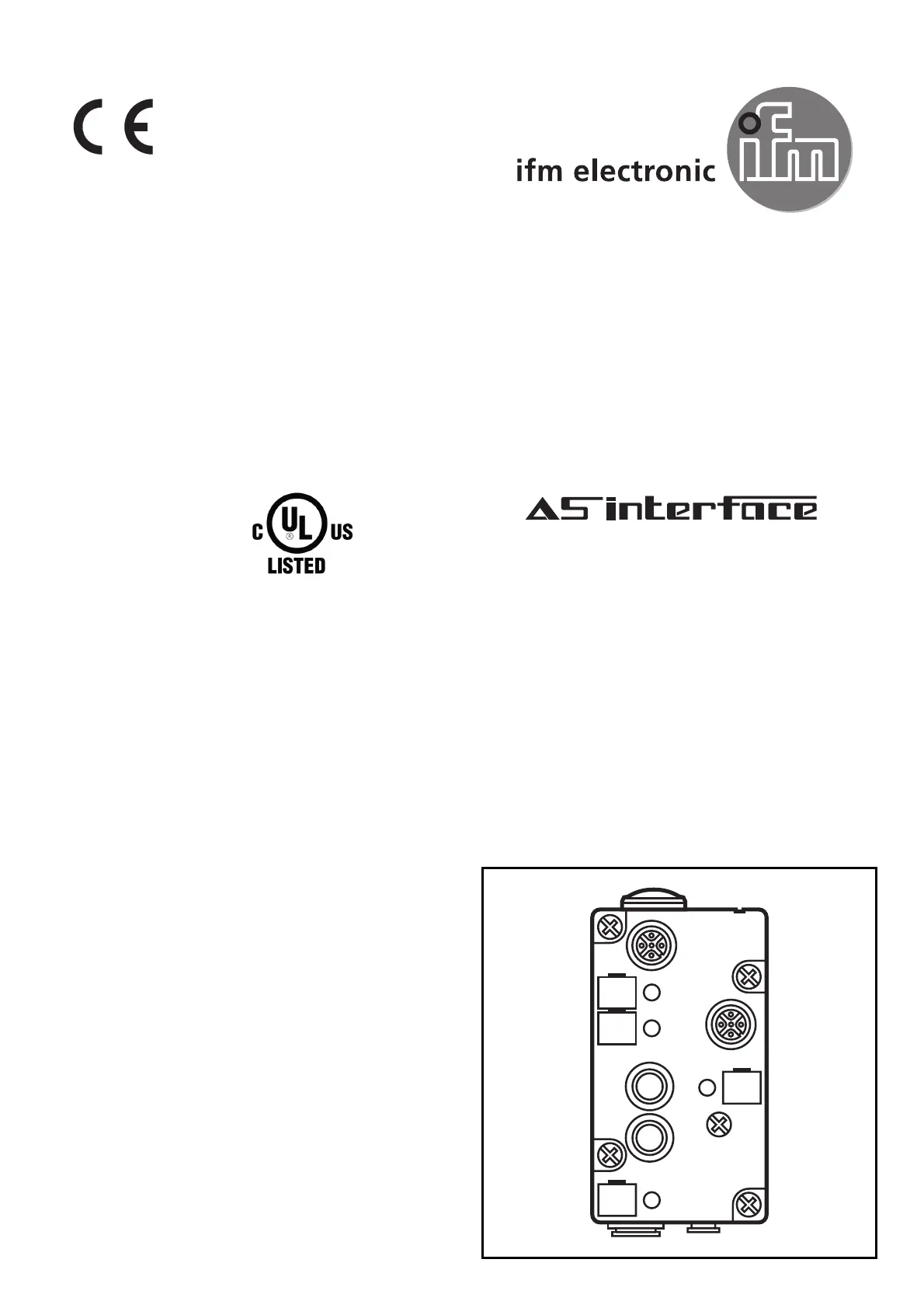

Montageanleitung
Installation instructions
Notice de montage
AS-i AirBox 42
AC2046/AC2047
monostabil
monostable
monostable
Sachnr. 701350/06 03/2004 Teile-Nr. 80359
IND.CONT.EQ.
92CA
Bestimmungsgemäße Verwendung
Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Die
elektrischen Eingänge sind für den Anschluß von binären Zweileiter-
bzw. p-schaltenden Dreileitersensoren nach IEC 947-5-2 ausgelegt.
Alternativ können auch mechanische Positionsschalter zwischen Pin 1
und Pin 2/4 angeschlossen werden.
• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder
Legris 3000 / 8mm, auĂźenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 3...8bar inklusive möglicher Druckspitzen
(Druckspitzen > 8bar können dauerhafte Undichtigkeiten bzw. irre-
parable Beschädigungen an der AirBox verursachen)
• optional: mit Hilfsluft 90% Vakuum 3...8bar; über Schlauchsteck-
verbinder Legris 3000 / 4mm
Montage
Adressvergabe mit dem Adressiergerät
Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie
Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.
2
Abluft 3 [R]
Druckluft 1 [P]
Pneumatischer Ausgang
(2,4) als Wechsler
SensoranschluĂź I-1
Schraube fĂĽr
Handbetätigung
AS-i Flachkabel gelb
Hilfsluft 81[X]
SensoranschluĂź I-2
LED I-1, I-2
LED O-3
LED AS-i PWR
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8Nm.
Die AirBox kann in staubiger Umgebung mit dem Filter nach
unten montiert werden.
Druckluft
Befolgen Sie die Sicherheitsbestimmungen und Vorschriften fĂĽr die
Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.
Verbinden Sie den AnschluĂź fĂĽr Druckluftzufuhr 1 (P), den pneumati-
schen Ausgang (Wechsler) 2 und 4 und gegebenenfalls die Abluft 3 (R)
mit dem pneumatischen System. Schneiden Sie den AnschluĂźschlauch
gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar
einrastet.
Externe Hilfsluft
Externe Hilfsluft wird benötigt
• wenn Drücke kleiner 3bar geschaltet werden sollen
• wenn Vakuum geschaltet werden soll
• bei Parallelschaltung von Ventilen, wenn ein erheblicher Druckabfall
zu erwarten ist (bei hohem Gleichzeitigkeitsfaktor)
Die Hilfsluft muĂź mit mindestens 3bar angelegt werden, um das Schal-
ten des Ventils zu ermöglichen.
Der AnschluĂź der Steuerluft ist im Modul integriert und wird durch das
Einstecken des 4mm-Druckluftschlauchs aktiviert. Wird kein Schlauch
angeschlossen, ist dieser pneumatische Eingang verschlossen (IP67).
Abziehen der Schläuche
Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzei-
tig den Schlauch heraus.
Handbetätigung
Sie können den pneumatischen Ausgang (Wechsler) mit der Schraube
für die Handbetätigung manuell in Betrieb setzen (tastend oder
drĂĽckend/drehend-rastende Funktion).
3
