Seite 1/23

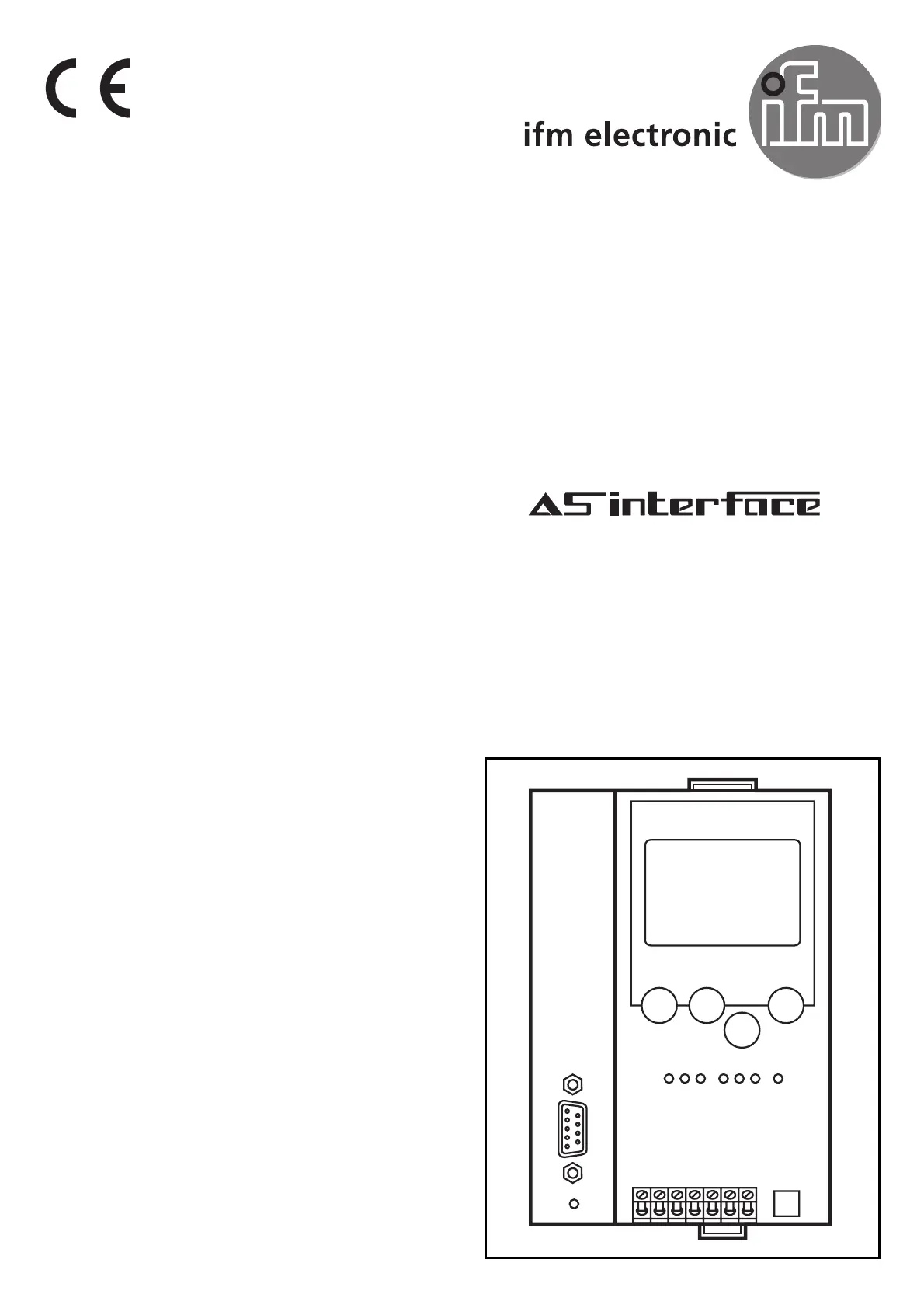

Montageanleitung
Installation instructions
Notice de montage
AS-i DP Gateway
Passerelle AS-i DP
AC1325/AC1326
Sachnr. 7390420/00 03/2005
Bestimmungsgemäße Verwendung
• Das AS-i DP Gateway integriert einen oder zwei AS-i Master
(AC1325/ AC1326, beide nach AS-i-Version 2.1) und eine Profibus
DP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als
Gateway)
Schnittstelle RS232C
Die serielle Schnittstelle ist nicht nutzbar.
Profibus-DP-Schnittstelle
• Baudrate 9600 bis 12MBaud
• max. Entfernung zwischen Gateway und Host: abhängig von der
Baudrate
• Potentialtrennung zur Gateway-Versorgung
• bis zu 31 parallel geschaltete Gateways
• Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A
Montage
Befestigen Sie auf einer 35mm-Profilschiene. Diedas AS-i DP Gateway
Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschütz-
ten Ort montiert werden (z. B. Schaltschrank).
Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie
übermäßige Staubentwicklung, Vibrations- und Stoßbelastun-
gen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht
behindert werden.
Vermeiden Sie eine Montage in direkter Nähe zu Frequenzum-
richtern.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Verbinden Sie nie-
mals die Minuspotentiale untereinander oder Minuspotentiale
und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbin-
dung zwischen AS-i DP (Klemme FE) und Gerät-Erdan-Gateway
schluß her.
SEITE 2
Versorgen Sie das AS-i DP mit einer Spannung von 24V DCGateway
(20 ... 30V PELV), z. B. aus dem 24V Netzteil DN2011 der ifm electro-
nic. Der Anschluß erfolgt an den Klemmen +24V und 0V.
Bedien- und Anzeigeelemente
Sie werden von drei Diagnose-LEDs auf dem AS-i DP Gateway über den
Zustand des Masters (AC1325) / der Master (AC1326) und der ange-
schlossenen System informiert.
• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens
ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber
kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigura-
tionsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in
geschützten Betrieb nicht möglich, da ein
Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration
stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem
angeschlossenen Slave
• LED Profibus DP leuchtet:Profibus DP Busfehler
SEITE 3
