Seite 1/13

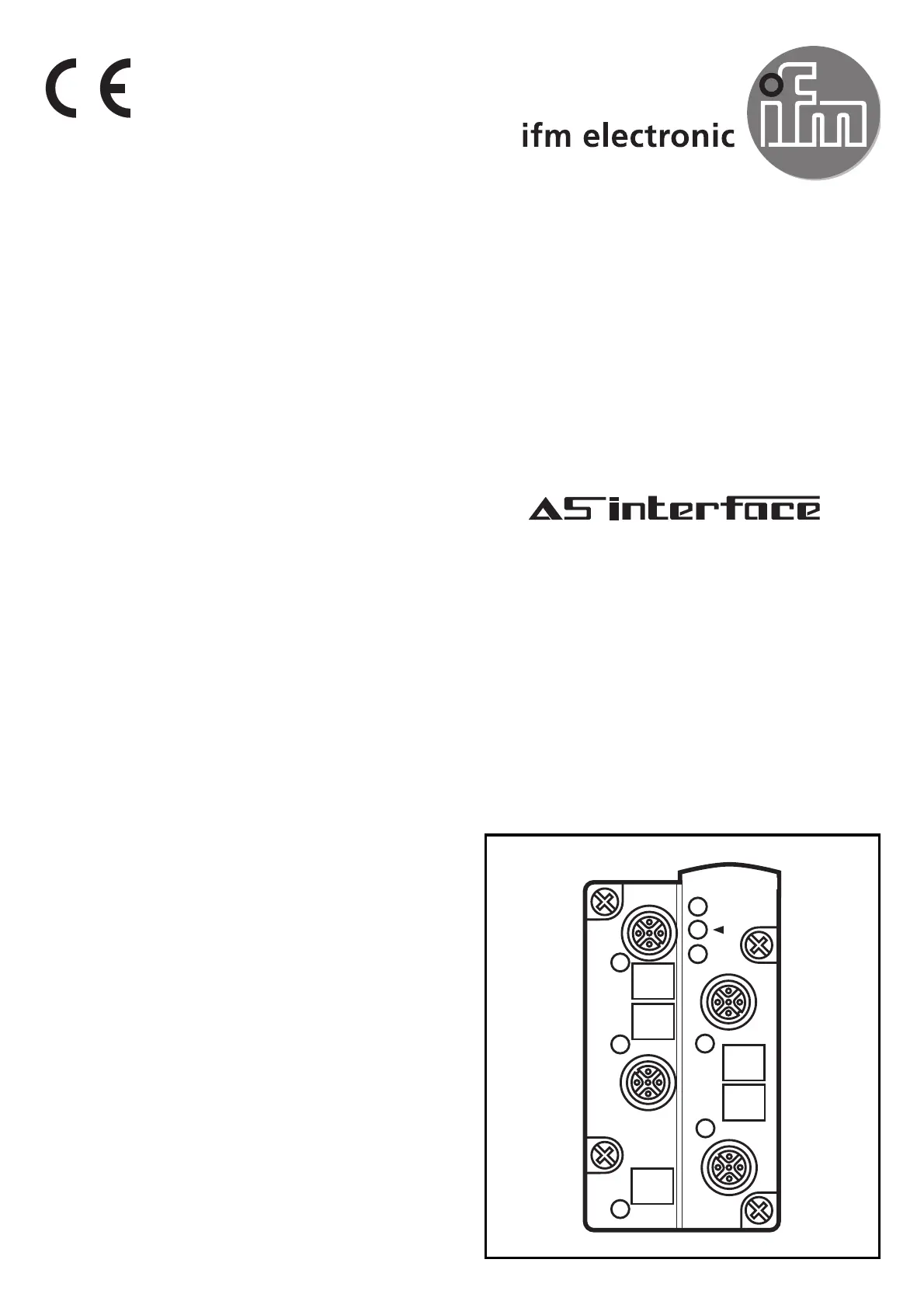

Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC014A
Sachnr. 7390441/00 12/2003
Beachten Sie bei Inbetriebnahme die Hinweise für den Einsatz im
Ex-Bereich.
Bestimmungsgemäße Verwendung
• Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S-B.A.E).
Es verbindet zwei Sensoren (2-Draht Sensoren oder PNP-3-Draht
Sensoren) sowie zwei Aktuatoren (15 ... 30V DC) mit dem AS-i-
Master
• maximale Anzahl von Modulen pro Master: 31
• AS-Interface Version 2.1
• Betriebsspannung 26,5 ... 31,6V
• Stromaufnahme < 150mA
• Strombelastbarkeit für alle Eingänge gesamt 100mA
• Externe Spannungsversorgung nach PELV
• Spannungsbereich 24V DC (15 ... 30V DC)
• Strombelastbarkeit je Ausgang (DC13)* 1A (typ), max 2A pro Modul
*Gebrauchskategorie (DC13): Das Ein-und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis
20W (gemäß IEC 947-5-2) ausgelegt.
Bedien- und Anzeigeelemente
2
83
45
LEDs
4 Buchsen M12
Beschriftungsfelder
Fixierung für IR-Adapter
3
4x LED1 gelb
LED2 rot FAULT
LED grün PWR
Spannungs-
versorgung o.k
Fixierung
IR-Adapter
12
I-3/4
I-4
3 4
1
34
5
5
M12-Buchse Pin
1
Sensorversorgung L- 3
5
Sensorversorgung L+
M12-Buchse Pin
3
Schaltausgang + 4
Externe Spannung -
LED grün AUX
Hilfsspannung
LED3 Infrarot-Empfänger
M12 Buchse
Eingänge
1
2
O-1/2
O-2
34
1
34
5
5
Ausgänge
5
Datenbit D0 D1 D2 D3
Eingang 1 2 3 4
Buchse — — I-3/4 I-3/4 I-4
PIN — — 4 2 4
Ausgang 1 2 3 4
Buchse O-1/2 O-1/2 O-2 — —
PIN 4 2 4 — —
