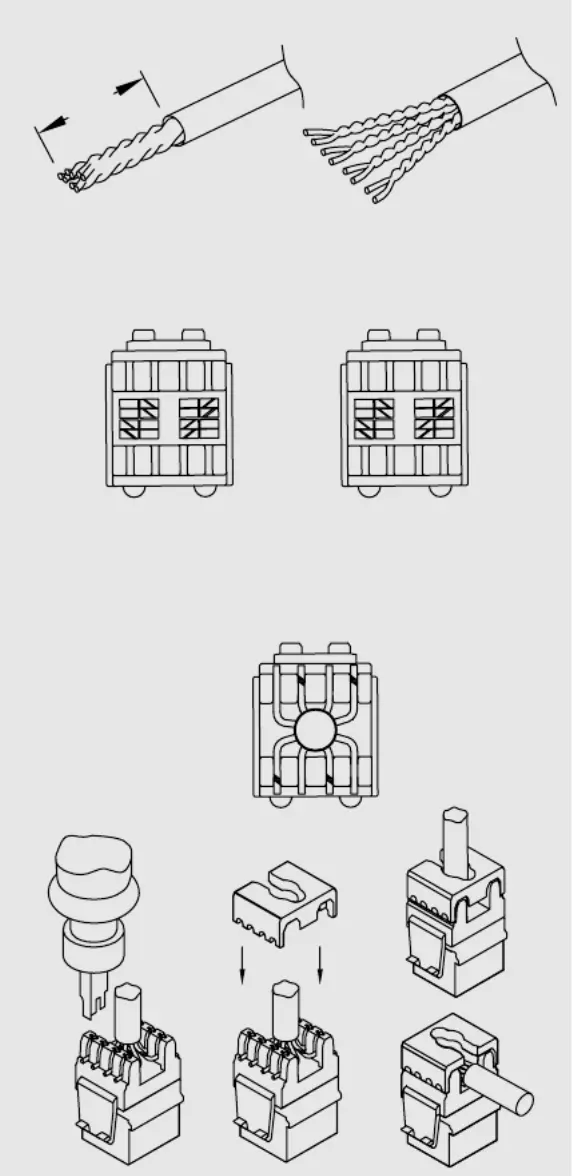

3. Sort wires and place into the IDC.
Note: For maximum performance, minimize the untwisting of
individual pairs to 0.125”
4. Terminate wires using a Punch-Down Tool.
1. Strip approximately 1.50” of cable jacket and separate wires.
1.50”
2. Choose between TIA 568-A or TIA 568-B wiring configuration.
TIA 568-A TIA 568-B
OR
8 Brown
7 White/Brown
6 Green
3 White/Green
5 White/Blue
4 Blue
1 White/Orange
2 Orange
8 Brown
7 White/Brown
2 Orange
1 White/Orange
5 White/Blue
4 Blue
3 White/Green
6 Green
