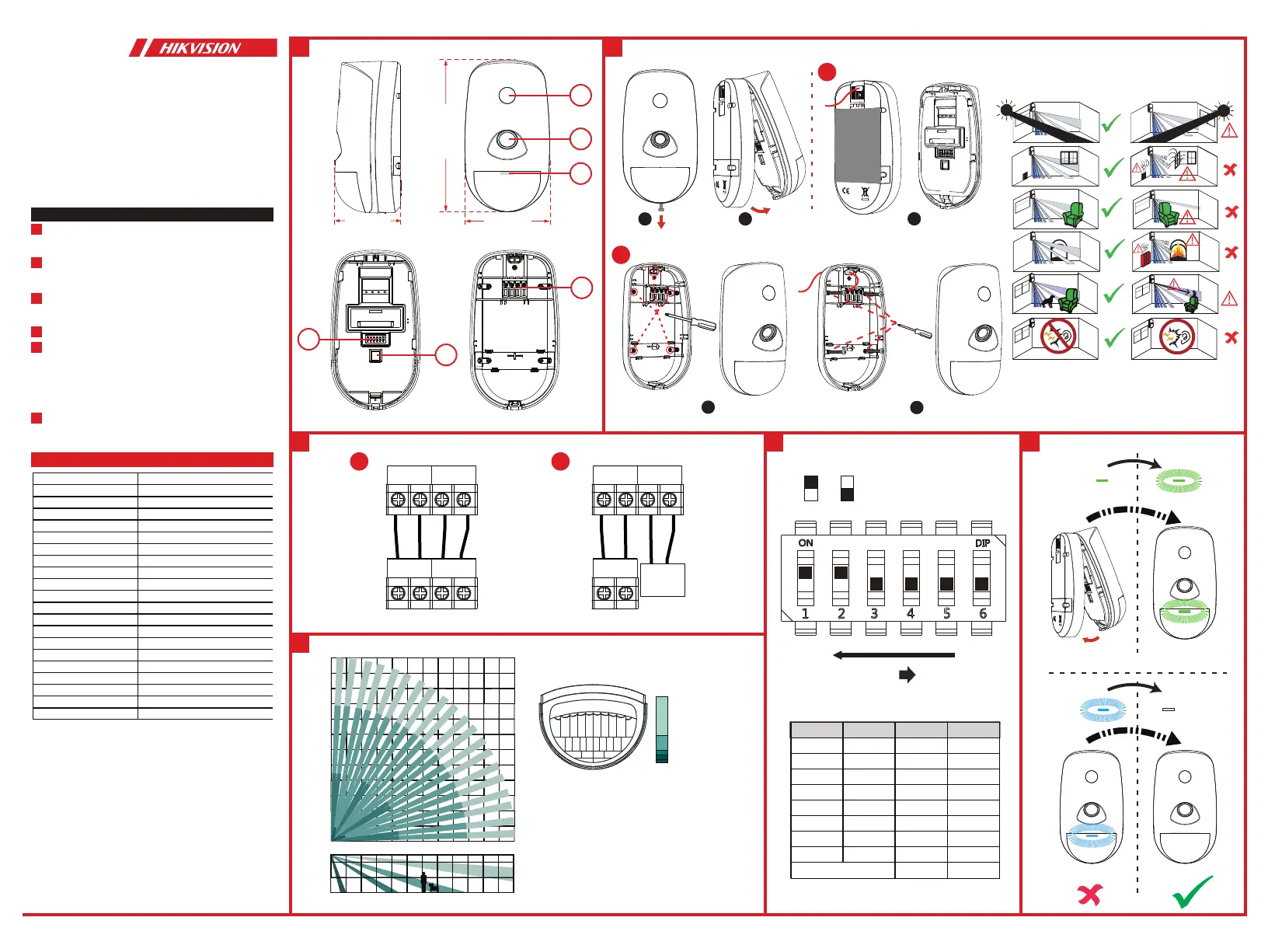

DS-PDPC12P-EG2

Wired PIR-Camera Detector

User Manual

EN 50131-2-2:2017

EN 50131-1+A1+A2+A3

Security Grade 2

Environment Class II

Hangzhou Hikvision Digital Technology CO.,Ltd. No.555 Qianmo Road, Binjiang District, Hangzhou 310052, China

UD28855B

3 5 6

English

Appearance

1. Supplement Light 2. Camera 3. LED

4. DIP Switch 5. Tamper Button 6. Wiring Terminals

Installation

A. Mounting with gum.

B. Mounting with screws.

Wiring

1. Powered by the control panel.

2. Powered by the adapter.

Detection Range

Address Settings

Configure the address via DIP switch of the detector before

powering on the system. The address should be in the range

(0 to 63). The address of each detector should be unique.

The binary value shown in the diagram is 000011, which

means the decimal value is 3, so the address of the detector

is 3.

Powering On

If the indicator flashes blue all the time, it means the PIR

sensor is not ready.

Specification

Please use the power supplies comply with the requirements of

EN 50131-6 at the appropriate grade and environmental class.

Detection Range

Detection Angle

Sensitivity

Pet Immunity

Field Angle

Image Type

Resolusion

Fill Light

Day/Night Switch

LED Indicator

Transmission Technology

Transmission Range

Power Consumption

Power Supply

Typical Voltage

Operation Temperature

Storage Temperature

Operation Humidity

Dimension(W x H x D)

Weight

Mounting Height

12 m

85.9°

Auto, High, Pet

30 Kg

109°(H), 60°(V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Infrared Light

Color/Black & White

Blue(Alarm), Orange(Fault)

Speed-X Bus

1 Km

100 mA Max

9 to 16 VDC

12 VDC

-10 °C to 55 °C (14 °F to 131 °F)

-20 °C to 60 °C (-4 °F to 140 °F)

10% to 90%

73 mm x 130.5 mm x 56.7 mm

195 g

1.8 to 2.4 m

56.7mm 1 2

1 2

10m1m 2m 4m 6m 8m

10m1m

2.4m

2m 4m 6m 8m

10m

12m

85.9°

Detection Range

52 zones

4 planes

This PIR detector is approved at 1.8

m~2.4 m mounted.

Recommended mounting height: 2.2 m.

Please do not obscure the detector’s

field of view partially or completely.

Lowbit Highbit

BIN=000011

=1 =0

0 0

1 1

Address=3

BIN Address BIN Address

000001 1

000000 0

111000 56

110111 55

000010 2 111001 57

000011 3 111010 58

000100 4 111011 59

000101 5 111100 60

000110 6 111101 61

000111 7

...

111110 62

111111 63

73mm

130.5mm

NOT READY READY

Powering On

7 times1 time

Enrollment

Succeeded

D-D-

Detector

Adapter

Control PanelControl Panel

D+D+

- +

COM AUX

<30Kg

PA_3.5 × 25

About this Manual

The Manual includes instructions for using and managing the Product. Pictures, charts, images and all other

information hereinafter are for description and explanation only. The information contained in the Manual

is subject to change, without notice, due to firmware updates or other reasons. Please find the latest

version of this Manual at the Hikvision website (https://www.hikvision.com/).

Please use this Manual with the guidance and assistance of professionals trained in supporting the Product.

and other Hikvision’s trademarks and logos are the properties of Hikvision in various jurisdictions.

Other trademarks and logos mentioned are the properties of their respective owners.

Disclaimer

TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THIS MANUAL AND THE PRODUCT DESCRIBED,

WITH ITS HARDWARE, SOFTWARE AND FIRMWARE, ARE PROVIDED “AS IS” AND “WITH ALL FAULTS AND

ERRORS”. HIKVISION MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION,

MERCHANTABILITY, SATISFACTORY QUALITY, OR FITNESS FOR A PARTICULAR PURPOSE. THE USE OF THE

PRODUCT BY YOU IS AT YOUR OWN RISK. IN NO EVENT WILL HIKVISION BE LIABLE TO YOU FOR ANY

SPECIAL, CONSEQUENTIAL, INCIDENTAL, OR INDIRECT DAMAGES, INCLUDING, AMONG OTHERS, DAMAGES

FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION, OR LOSS OF DATA, CORRUPTION OF SYSTEMS,

OR LOSS OF DOCUMENTATION, WHETHER BASED ON BREACH OF CONTRACT, TORT (INCLUDING

NEGLIGENCE), PRODUCT LIABILITY, OR OTHERWISE, IN CONNECTION WITH THE USE OF THE PRODUCT, EVEN

IF HIKVISION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES OR LOSS.

YOU ACKNOWLEDGE THAT THE NATURE OF THE INTERNET PROVIDES FOR INHERENT SECURITY RISKS, AND

HIKVISION SHALL NOT TAKE ANY RESPONSIBILITIES FOR ABNORMAL OPERATION, PRIVACY LEAKAGE OR

OTHER DAMAGES RESULTING FROM CYBER-ATTACK, HACKER ATTACK, VIRUS INFECTION, OR OTHER

INTERNET SECURITY RISKS; HOWEVER, HIKVISION WILL PROVIDE TIMELY TECHNICAL SUPPORT IF REQUIRED.

YOU AGREE TO USE THIS PRODUCT IN COMPLIANCE WITH ALL APPLICABLE LAWS, AND YOU ARE SOLELY

RESPONSIBLE FOR ENSURING THAT YOUR USE CONFORMS TO THE APPLICABLE LAW. ESPECIALLY, YOU ARE

RESPONSIBLE, FOR USING THIS PRODUCT IN A MANNER THAT DOES NOT INFRINGE ON THE RIGHTS OF

THIRD PARTIES, INCLUDING WITHOUT LIMITATION, RIGHTS OF PUBLICITY, INTELLECTUAL PROPERTY RIGHTS,

OR DATA PROTECTION AND OTHER PRIVACY RIGHTS. YOU SHALL NOT USE THIS PRODUCT FOR ANY

PROHIBITED END-USES, INCLUDING THE DEVELOPMENT OR PRODUCTION OF WEAPONS OF MASS

DESTRUCTION, THE DEVELOPMENT OR PRODUCTION OF CHEMICAL OR BIOLOGICAL WEAPONS, ANY

ACTIVITIES IN THE CONTEXT RELATED TO ANY NUCLEAR EXPLOSIVE OR UNSAFE NUCLEAR FUEL-CYCLE, OR IN

SUPPORT OF HUMAN RIGHTS ABUSES.

IN THE EVENT OF ANY CONFLICTS BETWEEN THIS MANUAL AND THE APPLICABLE LAW, THE LATTER PREVAILS.

This product and - if applicable - the supplied accessories too are marked with "CE" and comply

therefore with the applicable harmonized European standards listed under the Directive

2014/30/EU (EMCD), Directive 2001/95/EC (GPSD) and Directive 2011/65/EU (RoHS).

Directive 2012/19/EU (WEEE Directive): Products marked with this symbol cannot be disposed of

as unsorted municipal waste in the European Union. For proper recycling, return this product to

your local supplier upon the purchase of equivalent new equipment, or dispose of it at

designated collection points. For more information see: www.recyclethis.info

No naked flame sources, such as lighted candles, should be placed on the equipment.

1. Install the equipment according to the instructions in this manual.

2. To prevent injury, this equipment must be securely attached to the floor/wall in accordance

with the installation instructions.

À propos de ce manuel

Ce manuel fournit des instructions d’utilisation et de gestion du produit. Les images, les tableaux, les figures et toutes

les autres informations ci-après ne sont donnés qu’à titre de description et d’explication. Les informations contenues

dans ce manuel sont modifiables sans préavis, en raison d’une mise à jour d’un micrologiciel ou pour d’autres raisons.

Veuillez trouver la dernière version de ce manuel sur le site Internet de Hikvision (https://www.hikvision.com/).

Veuillez utiliser ce mode d’emploi avec les conseils et l’assistance de professionnels spécialement formés dans la prise

en charge de ce produit.

et les autres marques et logos de Hikvision sont la propriété de Hikvision dans diverses juridictions.

Toutes les autres marques et tous les logos mentionnés appartiennent à leurs propriétaires respectifs.

Clause d’exclusion de responsabilité

DANS LES LIMITES AUTORISÉES PAR LA LOI EN VIGUEUR, LE PRÉSENT MANUEL ET LE PRODUIT DÉCRIT, AINSI QUE SON

MATÉRIEL, SES LOGICIELS ET SES MICROLOGICIELS, SONT FOURNIS « EN L’ÉTAT » ET « AVEC CES FAIBLESSES ET

ERREURS ». HIKVISION NE FAIT AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, DE

QUALITÉ MARCHANDE, DE QUALITÉ SATISFAISANTE, OU D’ADÉQUATION À UN USAGE PARTICULIER. VOUS UTILISEZ LE

PRODUIT À VOS PROPRES RISQUES. HIKVISION NE SERA EN AUCUN CAS TENU RESPONSABLE POUR TOUT DOMMAGE

SPÉCIAL, CONSÉCUTIF, ACCESSOIRE OU INDIRECT, Y COMPRIS, ENTRE AUTRES, LES DOMMAGES RELATIFS À LA PERTE

DE PROFITS D’ENTREPRISE, À L’INTERRUPTION D’ACTIVITÉS COMMERCIALES, OU LA PERTE DES DONNÉES, LA

CORRUPTION DES SYSTÈMES, OU LA PERTE DES DOCUMENTS, S’ILS SONT BASÉS SUR UNE VIOLATION DE CONTRAT,

UNE FAUTE (Y COMPRIS LA NÉGLIGENCE), LA RESPONSABILITÉ EN MATIÈRE DE PRODUITS, OU AUTRE, EN RAPPORT

AVEC L’UTILISATION DU PRODUIT, MÊME SI HIKVISION A ÉTÉ INFORMÉ DE LA POSSIBILITÉ D’UN TEL DOMMAGE OU

D’UNE TELLE PERTE.

VOUS RECONNAISSEZ QUE LA NATURE D’INTERNET EST SOURCE DE RISQUES DE SÉCURITÉ INHÉRENTS, ET HIKVISION

SE DÉGAGE DE TOUTE RESPONSABILITÉ EN CAS DE FONCTIONNEMENT ANORMAL, DIVULGATION D’INFORMATIONS

CONFIDENTIELLES OU AUTRES DOMMAGES DÉCOULANT D’UNE CYBERATTAQUE, D’UN PIRATAGE INFORMATIQUE,

D’UNE INFECTION PAR DES VIRUS, OU AUTRES RISQUES DE SÉCURITÉ LIÉS À INTERNET ; TOUTEFOIS, HIKVISION

FOURNIRA UNE ASSISTANCE TECHNIQUE DANS LES DÉLAIS, LE CAS ÉCHÉANT. VOUS ACCEPTEZ D’UTILISER CE PRODUIT

CONFORMÉMENT À L’ENSEMBLE DES LOIS EN VIGUEUR. IL EST DE VOTRE RESPONSABILITÉ EXCLUSIVE DE VEILLER À CE

QUE VOTRE UTILISATION SOIT CONFORME À LA LOI APPLICABLE. IL VOUS APPARTIENT SURTOUT D’UTILISER CE

PRODUIT D’UNE MANIÈRE QUI NE PORTE PAS ATTEINTE AUX DROITS DE TIERS, Y COMPRIS, MAIS SANS S’Y LIMITER,

LES DROITS DE PUBLICITÉ, LES DROITS DE PROPRIÉTÉ INTELLECTUELLE, OU LA PROTECTION DES DONNÉES ET

D’AUTRES DROITS À LA VIE PRIVÉE. VOUS NE DEVEZ PAS UTILISER CE PRODUIT POUR TOUTE UTILISATION FINALE

INTERDITE, NOTAMMENT LA MISE AU POINT OU LA PRODUCTION D’ARMES DE DESTRUCTION MASSIVE, LA MISE AU

POINT OU LA FABRICATION D’ARMES CHIMIQUES OU BIOLOGIQUES, LES ACTIVITÉS DANS LE CONTEXTE LIÉ AUX

EXPLOSIFS NUCLÉAIRES OU AU CYCLE DU COMBUSTIBLE NUCLÉAIRE DANGEREUX, OU SOUTENANT LES VIOLATIONS

DES DROITS DE L’HOMME.

EN CAS DE CONFLIT ENTRE CE MANUEL ET LES LOIS EN VIGUEUR, CES DERNIÈRES PRÉVALENT.

Ce produit et, le cas échéant, les accessoires qui l’accompagnent, sont estampillés « CE » et sont donc

conformes aux normes européennes harmonisées en vigueur répertoriées sous la Directive 2014/30/UE

(DCEM), la directive 2001/95/CE (DSGP) et la directive 2011/65/UE (RoHS).

Directive 2012/19/UE (directive DEEE) : Dans l’Union européenne, les produits portant ce pictogramme ne

doivent pas être déposés dans une décharge municipale où le tri des déchets n’est pas pratiqué. Pour un

recyclage adéquat, remettez ce produit à votre revendeur lors de l’achat d’un nouvel équipement

équivalent, ou déposez-le dans un lieu de collecte prévu à cet effet. Pour de plus amples informations,

visitez le site Web : www.recyclethis.info

Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l’équipement.

1. Installez l’équipement conformément aux instructions de ce manuel.

2. Afin d’éviter tout accident, cet appareil doit être correctement attaché sur le sol/mur conformément aux

instructions d’installation.

Français

Apparence

1. Éclairage supplémentaire 2. Caméra 3. Voyant

4. Microcommutateur 5. Bouton antisabotage

6. Bornes de câblage

Installation

A. Montage avec ruban adhésif double face.

B. Montage avec vis.

Câblage

1. Alimenté par le panneau de commande.

2. Alimenté par l’adaptateur.

Plage de détection

Paramètres d’adresse

Configurez l’adresse à l’aide du commutateur DIP du

détecteur avant de mettre le système sous tension.

L’adresse doit être comprise entre 0 et 63. L’adresse de

chaque détecteur doit être unique. La valeur binaire

indiquée dans le diagramme est 000011, ce qui correspond

à une valeur décimale de 3, par conséquent l’adresse du

détecteur est 3.

Mise sous tension

Si l’indicateur clignote en bleu en permanence, cela signifie

que le capteur PIR n’est pas prêt.

Spécification

Veuillez utiliser les alimentations électriques conformes aux

exigences de la norme EN 50131-6 selon le niveau et la classe

environnementale appropriés.

Plage de détection

Angle de détection

Sensibilité

Filtre à animaux de compagnie

Angle de champ

Type d’image

Résolution

Lumière d’appoint

Commutation jour/nuit

Voyant lumineux

Technologie de transmission

Plage de transmission

Consommation d’énergie

Alimentation électrique

Tension typique

Température de fonctionnement

Température de stockage

Humidité de fonctionnement

Dimensions (L x H x P)

Poids

Hauteur de montage

12 m

85,9°

Auto, Élevée, Animaux

30 Kg

109° (H), 60° (V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Rayonnement infrarouge

Couleur / noir et blanc

Bleu (alarme), orange (défaut)

Bus Speed-X

1 Km

100 mA max.

9 à 16 V CC

12 V CC

-10 °C à 55 °C

-20 °C à 60 °C

10 à 90 %

73 mm x 130,5 mm x 56,7 mm

195 g

1,8 à 2,4 m

FCC Information

Note: This product has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This product generates, uses, and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no

guarantee that interference will not occur in a particular

installation. If this product does cause harmful interference

to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged to

try to correct the interference by one or more of the

following measures:

—Reorient or relocate the receiving antenna.

—Increase the separation between the equipment and

receiver.

—Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

—Consult the dealer or an experienced radio/TV technician

for help.

Please take attention that changes or modification not

expressly approved by the party responsible for compliance

could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received,

including interference that may cause undesired operation.

Hinweise zu dieser Bedienungsanleitung

Die Bedienungsanleitung enthält Anleitungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme,

Abbildungen und alle sonstigen Informationen dienen nur der Beschreibung und Erklärung. Die Änderung der in der

Bedienungsanleitung enthaltenen Informationen ist aufgrund von Firmware-Aktualisierungen oder aus anderen

Gründen vorbehalten. Die neueste Version dieser Bedienungsanleitung finden Sie auf der Hikvision-Website (https://

www.hikvision.com/).

Bitte verwenden Sie diese Bedienungsanleitung unter Anleitung und Unterstützung von Fachleuten, die für den

Support des Produkts geschult sind.

und andere Marken und Logos von Hikvision sind das Eigentum von Hikvision in verschiedenen Ländern.

Andere hier erwähnte Marken und Logos sind Eigentum ihrer jeweiligen Inhaber.

Haftungsausschluss

DIESE BEDIENUNGSANLEITUNG UND DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND

FIRMWARE WERDEN, SOWEIT GESETZLICH ZULÄSSIG, IN DER „VORLIEGENDEN FORM“ UND MIT „ALLEN FEHLERN UND

IRRTÜMERN“ BEREITGESTELLT. HIKVISION ÜBERNIMMT KEINE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN

GARANTIEN, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE

QUALITÄT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. DIE NUTZUNG DES PRODUKTS DURCH SIE ERFOLGT AUF

IHRE EIGENE GEFAHR. IN KEINEM FALL IST HIKVISION IHNEN GEGENÜBER HAFTBAR FÜR BESONDERE, ZUFÄLLIGE,

DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIESSLICH, JEDOCH NICHT DARAUF BESCHRÄNKT, VERLUST VON

GESCHÄFTSGEWINNEN, GESCHÄFTSUNTERBRECHUNG, DATENVERLUST, SYSTEMBESCHÄDIGUNG, VERLUST VON

DOKUMENTATIONEN, SEI ES AUFGRUND VON VERTRAGSBRUCH, UNERLAUBTER HANDLUNG (EINSCHLIESSLICH

FAHRLÄSSIGKEIT), PRODUKTHAFTUNG ODER ANDERWEITIG, IN VERBINDUNG MIT DER VERWENDUNG DIESES

PRODUKTS, SELBST WENN HIKVISION ÜBER DIE MÖGLICHKEIT DERARTIGER SCHÄDEN ODER VERLUSTE INFORMIERT

WAR.

SIE ERKENNEN AN, DASS DIE NATUR DES INTERNETS DAMIT VERBUNDENE SICHERHEITSRISIKEN BEINHALTET. HIKVISION

ÜBERNIMMT KEINE VERANTWORTUNG FÜR ANORMALEN BETRIEB, DATENVERLUST ODER ANDERE SCHÄDEN, DIE SICH

AUS CYBERANGRIFFEN, HACKERANGRIFFEN, VIRUSINFEKTION ODER ANDEREN SICHERHEITSRISIKEN IM INTERNET

ERGEBEN. HIKVISION LEISTET JEDOCH BEI BEDARF ZEITNAH TECHNISCHEN SUPPORT. SIE STIMMEN ZU, DIESES

PRODUKT IN ÜBEREINSTIMMUNG MIT ALLEN GELTENDEN GESETZEN ZU VERWENDEN, UND SIE SIND ALLEIN DAFÜR

VERANTWORTLICH, DASS IHRE VERWENDUNG GEGEN KEINE GELTENDEN GESETZE VERSTÖßT. INSBESONDERE SIND SIE

DAFÜR VERANTWORTLICH, DIESES PRODUKT SO ZU VERWENDEN, DASS DIE RECHTE DRITTER NICHT VERLETZT

WERDEN, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF VERÖFFENTLICHUNGSRECHTE, DIE RECHTE AN GEISTIGEM

EIGENTUM ODER DEN DATENSCHUTZ UND ANDERE PERSÖNLICHKEITSRECHTE. SIE DÜRFEN DIESES PRODUKT NICHT

FÜR VERBOTENE ENDANWENDUNGEN VERWENDEN, EINSCHLIESSLICH DER ENTWICKLUNG ODER HERSTELLUNG VON

MASSENVERNICHTUNGSWAFFEN, DER ENTWICKLUNG ODER HERSTELLUNG CHEMISCHER ODER BIOLOGISCHER

WAFFEN, JEGLICHER AKTIVITÄTEN IM ZUSAMMENHANG MIT EINEM NUKLEAREN SPRENGKÖRPER ODER UNSICHEREN

NUKLEAREN BRENNSTOFFKREISLAUF BZW. ZUR UNTERSTÜTZUNG VON MENSCHENRECHTSVERLETZUNGEN.

IM FALL VON WIDERSPRÜCHEN ZWISCHEN DIESER BEDIENUNGSANLEITUNG UND GELTENDEM RECHT IST LETZTERES

MASSGEBLICH.

Dieses Produkt und gegebenenfalls auch das mitgelieferte Zubehör sind mit „CE“ gekennzeichnet und

entsprechen somit den geltenden harmonisierten europäischen Normen gemäß der Richtlinie 2014/30/EU

(EMV), der Richtlinie 2001/95/EU (Produktsicherheitsrichtlinie) und der Richtlinie 2011/65/EU (RoHS).

Richtlinie 2012/19/EU (WEEE-Richtlinie): Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen

innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden. Für korrektes Recycling geben

Sie dieses Produkt an Ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen.

Weitere Informationen finden Sie unter: www.recyclethis.info.

Stellen Sie keine offenen Flammen (wie brennende Kerzen) auf dem Gerät ab.

1. Installieren Sie das Gerät gemäß den Anweisungen in diesem Handbuch.

2. Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher am

Boden/an der Wand montiert werden.

Deutsch

Aufbau

1. Zusatzbeleuchtung 2. Kamera 3. LED

4. DIP-Schalter 5. Sabotage-taste 6. Anschlussklemmen

Installation

A. Montage mit Klebeband.

B. Montage mit Schrauben.

Verkabelung

1. Stromversorgung über Alarmzentrale.

2. Stromversorgung über Netzteil.

Erkennungsbereich

Adresseinstellungen

Konfigurieren Sie die Adresse über den DIP-Schalter des

Melders, bevor Sie das System einschalten. Die Adresse

muss im Bereich (0 bis 63) liegen. Die Adresse eines jeden

Melders muss eindeutig sein. Der in der Abbildung gezeigte

Binärwert ist 000011, d. h. der Dezimalwert ist 3, also ist die

Adresse des Melders 3.

Einschalten

Wenn die LED ständig blau blinkt, ist der PIR-Sensor nicht

bereit.

Technische Daten

Verwenden Sie nur Stromversorgungen, die den

Anforderungen der EN 50131-6 in der entsprechenden Güte-

und Umweltklasse entsprechen.

Erkennungsbereich

Erkennungswinkel

Empfindlichkeit

Haustier-Unterdrückung

Feldwinkel

Bildtyp

Auflösung

Aufhelllicht

Tag/Nacht-Umschaltung

LED-Anzeige

Übertragungstechnologie

Übertragungsreichweite

Stromverbrauch

Spannungsversorgung

Typische Spannung

Betriebstemperatur

Lagertemperatur

Betriebsfeuchtigkeit

Abmessungen (B x H x T)

Gewicht

Befestigungshöhe

12 m

85,9°

Auto, Hoch, Haustier

30 Kg

109° (H), 60° (V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Infrarot-Licht

Farbe/schwarz-weiß

Blau (Alarm), Orange (Fehler)

Speed-X Bus

1 km

max. 100 mA

9 bis 16 V DC

12 V DC

-10 °C bis 55 °C

-20 °C bis +60 °C

10 % bis 90 %

73 mm x 130,5 mm x 56,7 mm

195 g

1,8 bis 2,4 m

Sobre este manual

Este manual incluye las instrucciones de utilización y gestión del producto. Las figuras, gráficos, imágenes y cualquier

otra información que encontrará en lo sucesivo tienen únicamente fines descriptivos y aclaratorios. La información

incluida en el manual está sujeta a cambios, sin aviso previo, debido a las actualizaciones de software u otros

motivos. Visite el sitio web de Hikvision —https://www.hikvision.com/— para acceder a la última versión de este

manual.

Utilice este manual con la guía y asistencia de profesionales capacitados en el soporte del producto.

y otras marcas comerciales y logotipos de Hikvision son propiedad de Hikvision en diferentes

jurisdicciones. Las demás marcas comerciales y logotipos mencionados son propiedad de sus respectivos dueños.

Descargo de responsabilidad

EN LA MEDIDA MÁXIMA PERMITIDA POR LAS LEYES APLICABLES, ESTE MANUAL Y EL PRODUCTO DESCRITO —

INCLUIDOS SU HARDWARE, SOFTWARE Y FIRMWARE— SE SUMINISTRAN «TAL CUAL» Y «CON TODOS SU FALLOS Y

ERRORES». HIKVISION NO OFRECE GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS, INCLUIDAS, A MODO ENUNCIATIVO,

COMERCIABILIDAD, CALIDAD SATISFACTORIA O IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. EL USO QUE HAGA

DEL PRODUCTO CORRE BAJO SU ÚNICO RIESGO. EN NINGÚN CASO, HIKVISION PODRÁ CONSIDERARSE RESPONSABLE

ANTE USTED DE NINGÚN DAÑO ESPECIAL, CONSECUENTE, INCIDENTAL O INDIRECTO, INCLUYENDO, ENTRE OTROS,

DAÑOS POR PÉRDIDAS DE BENEFICIOS COMERCIALES, INTERRUPCIÓN DE LA ACTIVIDAD COMERCIAL, PÉRDIDA DE

DATOS, CORRUPCIÓN DE LOS SISTEMAS O PÉRDIDA DE DOCUMENTACIÓN, YA SEA POR INCUMPLIMIENTO DEL

CONTRATO, AGRAVIO (INCLUYENDO NEGLIGENCIA), RESPONSABILIDAD DEL PRODUCTO O EN RELACIÓN CON EL USO

DEL PRODUCTO, INCLUSO CUANDO HIKVISION HAYA RECIBIDO UNA NOTIFICACIÓN DE LA POSIBILIDAD DE DICHOS

DAÑOS O PÉRDIDAS.

USTED RECONOCE QUE LA NATURALEZA DE INTERNET IMPLICA RIESGOS DE SEGURIDAD INHERENTES Y HIKVISION NO

TENDRÁ NINGUNA RESPONSABILIDAD POR EL FUNCIONAMIENTO ANORMAL, FILTRACIONES DE PRIVACIDAD U OTROS

DAÑOS RESULTANTES DE ATAQUES CIBERNÉTICOS, ATAQUES DE HACKERS, INFECCIONES DE VIRUS U OTROS RIESGOS

DE SEGURIDAD DE INTERNET; SIN EMBARGO, HIKVISION PROPORCIONARÁ APOYO TÉCNICO OPORTUNO DE SER

NECESARIO. USTED ACEPTA USAR ESTE PRODUCTO DE CONFORMIDAD CON TODAS LAS LEYES APLICABLES Y SOLO

USTED ES EL ÚNICO RESPONSABLE DE ASEGURAR QUE EL USO CUMPLA CON DICHAS LEYES. EN ESPECIAL, USTED ES

RESPONSABLE DE USAR ESTE PRODUCTO DE FORMA QUE NO INFRINJA LOS DERECHOS DE TERCEROS, INCLUYENDO,

DE MANERA ENUNCIATIVA MAS NO LIMITATIVA, DERECHOS DE PUBLICIDAD, DERECHOS DE PROPIEDAD INTELECTUAL,

DERECHOS RELATIVOS A LA PROTECCIÓN DE DATOS Y OTROS DERECHOS RELATIVOS A LA PRIVACIDAD. NO UTILIZARÁ

ESTE PRODUCTO PARA NINGÚN USO FINAL PROHIBIDO, INCLUYENDO EL DESARROLLO O LA PRODUCCIÓN DE ARMAS

DE DESTRUCCIÓN MASIVA, EL DESARROLLO O PRODUCCIÓN DE ARMAS QUÍMICAS O BIOLÓGICAS, NINGUNA

ACTIVIDAD EN EL CONTEXTO RELACIONADO CON ALGÚN EXPLOSIVO NUCLEAR O EL CICLO DE COMBUSTIBLE NUCLEAR

INSEGURO O EN APOYO DE ABUSOS DE LOS DERECHOS HUMANOS.

EN CASO DE HABER CONFLICTO ENTRE ESTE MANUAL Y LA LEGISLACIÓN VIGENTE, ESTA ÚLTIMA PREVALECERÁ.

Este producto, así como los accesorios suministrados (si procede), tienen el marcado «CE» y, por lo tanto,

cumplen con las normativas europeas armonizadas aplicables que se enumeran en la Directiva 2014/30/UE

(EMCD), la Directiva 2001/95/CE (GPSD) y la Directiva 2011/65/UE (RoHS).

Directiva 2012/19/UE (directiva RAEE): En la Unión Europea, los productos marcados con este símbolo no

pueden ser desechados en el sistema de basura municipal sin recogida selectiva. Para un reciclaje adecuado,

entregue este producto en el lugar de compra del equipo nuevo equivalente o deshágase de él en el punto

de recogida designado a tal efecto. Para ver más información, visite: www.recyclethis.info.

No coloque llamas abiertas, como velas encendidas, sobre el equipo.

1. Instale el equipo de acuerdo con las instrucciones de este manual.

2. Para evitar lesiones, este equipo debe estar firmemente sujeto al suelo/pared de acuerdo con las

instrucciones de instalación.

Español

Apariencia

1. Luz complementaria 2. Cámara 3. Led

4. Interruptor DIP 5. Botón antimanipulación

6. Terminales de cableado

Instalación

A. Montaje con goma.

B. Montaje con tornillos.

Cableado

1. Alimentado por el panel de control.

2. Alimentado por el adaptador.

Alcance de detección

Ajustes de la dirección

Configure la dirección mediante el interruptor DIP del

detector antes de conectar el sistema. La dirección debe

estar dentro de un intervalo de 0 a 63. La dirección de cada

detector debe ser exclusiva. El valor binario que se muestra

en el diagrama es 000011, lo que quiere decir que el valor

decimal es 3, de modo que la dirección del detector es 3.

Encendiéndose

Si el indicador parpadea en azul todo el tiempo, significa que

el sensor PIR no está listo.

Especificación

Utilice fuentes de alimentación que cumplan con los requisitos

de la norma EN 50131-6 de la calificación y la clase

medioambiental adecuados.

Alcance de detección

Ángulo de detección

Sensibilidad

Inmunidad a las mascotas

Ángulo de campo

Tipo de imagen

Resolución

Luz de relleno

Conmutación día/noche

Piloto led

Tecnología de transmisión

Alcance de transmisión

Consumo de energía

Fuente de alimentación

Tensión normal

Temperatura de funcionamiento

Temperatura de almacenamiento

Humedad de funcionamiento

Dimensiones (An x Al x F)

Peso

Altura de montaje

12 m

85,9°

Auto, alta, mascota

30 Kg

109° (H); 60° (V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Luz infrarroja

Color/blanco y negro

Azul (alarma), naranja (fallo)

Bus Speed-X

1 Km

100 mA máx

9 a 16 VCC

12 VCC

-10 °C a 55 °C

-20 °C a 60 °C

10 % a 90 %

73 mm x 130,5 mm x 56,7 mm

195 g

1,8 a 2,4 m

Informazioni sul presente Manuale

Il presente Manuale contiene le istruzioni per l'uso e la gestione del prodotto. Le illustrazioni, i grafici e tutte le altre

informazioni che seguono hanno solo scopi illustrativi ed esplicativi. Le informazioni contenute nel Manuale sono

soggette a modifiche senza preavviso in seguito ad aggiornamenti del firmware o per altri motivi. Scaricare la versione

più recente del presente Manuale dal sito web di Hikvision (https://www.hikvision.com/).

Utilizzare il presente Manuale con la supervisione e l'assistenza di personale qualificato nel supporto del prodotto.

e gli altri marchi e loghi di Hikvision sono di proprietà di Hikvision in varie giurisdizioni. Gli altri marchi

registrati e loghi menzionati appartengono ai rispettivi proprietari.

Esclusione di responsabilità

NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE VIGENTE, QUESTO MANUALE E IL PRODOTTO DESCRITTO, CON IL

SUO HARDWARE, SOFTWARE E FIRMWARE, SONO FORNITI "COSÌ COME SONO" E "CON TUTTI I DIFETTI E GLI ERRORI".

HIKVISION NON RILASCIA ALCUNA GARANZIA, NÉ ESPRESSA NÉ IMPLICITA COME, SOLO A TITOLO DI ESEMPIO,

GARANZIE DI COMMERCIABILITÀ, QUALITÀ SODDISFACENTE O IDONEITÀ PER UN USO SPECIFICO. L'UTENTE UTILIZZA IL

PRODOTTO A PROPRIO RISCHIO. HIKVISION DECLINA QUALSIASI RESPONSABILITÀ VERSO L'UTENTE IN RELAZIONE A

DANNI SPECIALI, CONSEQUENZIALI E INCIDENTALI, COMPRESI, TRA GLI ALTRI, I DANNI DERIVANTI DA MANCATO

PROFITTO, INTERRUZIONE DELL'ATTIVITÀ O PERDITA DI DATI, DANNEGGIAMENTO DI SISTEMI O PERDITA DI

DOCUMENTAZIONE, DERIVANTI DA INADEMPIENZA CONTRATTUALE, ILLECITO (COMPRESA LA NEGLIGENZA),

RESPONSABILITÀ PER DANNI AI PRODOTTI O ALTRIMENTI IN RELAZIONE ALL'USO DEL PRODOTTO, ANCHE QUALORA

HIKVISION SIA STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI O PERDITE.

L'UTENTE RICONOSCE CHE LA NATURA DI INTERNET PREVEDE RISCHI DI SICUREZZA INTRINSECI E CHE HIKVISION

DECLINA QUALSIASI RESPONSABILITÀ IN RELAZIONE A FUNZIONAMENTI ANOMALI, VIOLAZIONE DELLA RISERVATEZZA O

ALTRI DANNI RISULTANTI DA ATTACCHI INFORMATICI, INFEZIONE DA VIRUS O ALTRI RISCHI LEGATI ALLA SICUREZZA SU

INTERNET; TUTTAVIA, HIKVISION FORNIRÀ TEMPESTIVO SUPPORTO TECNICO, SE NECESSARIO. L'UTENTE ACCETTA DI

UTILIZZARE IL PRODOTTO IN CONFORMITÀ A TUTTE LE LEGGI VIGENTI E DI ESSERE IL SOLO RESPONSABILE DI TALE

UTILIZZO CONFORME. IN PARTICOLARE, L'UTENTE È RESPONSABILE DEL FATTO CHE L'UTILIZZO DEL PRODOTTO NON

VIOLI DIRITTI DI TERZI COME, SOLO A TITOLO DI ESEMPIO, DIRITTI DI PUBBLICITÀ, DIRITTI DI PROPRIETÀ

INTELLETTUALE O DIRITTI RELATIVI ALLA PROTEZIONE DEI DATI E ALTRI DIRITTI RIGUARDANTI LA PRIVACY. NON È

CONSENTITO UTILIZZARE QUESTO PRODOTTO PER SCOPI PROIBITI, COME, TRA GLI ALTRI, LA PRODUZIONE DI ARMI DI

DISTRUZIONE DI MASSA, LO SVILUPPO O LA PRODUZIONE DI ARMI CHIMICHE O BIOLOGICHE, QUALSIASI ATTIVITÀ

SVOLTA IN CONTESTI CORRELATI A ESPLOSIVI NUCLEARI O COMBUSTIBILI NUCLEARI NON SICURI O ATTIVITÀ CHE

CAUSINO VIOLAZIONI DEI DIRITTI UMANI.

IN CASO DI CONFLITTO TRA IL PRESENTE MANUALE E LA LEGGE VIGENTE, PREVARRÀ QUEST'ULTIMA.

Questo prodotto e gli eventuali accessori in dotazione sono contrassegnati con il marchio "CE", quindi sono

conformi alle norme europee armonizzate vigenti di cui alle direttive 2014/30/UE (EMCD), 2001/95/CE

(GPSD) e 2011/65/EU (RoHS).

Direttiva 2012/19/UE (RAEE): i prodotti contrassegnati con il presente simbolo non possono essere smaltiti

come rifiuti domestici indifferenziati nell'Unione europea. Per lo smaltimento corretto, restituire il prodotto

al rivenditore in occasione dell'acquisto di un nuovo dispositivo o smaltirlo nei punti di raccolta autorizzati.

Ulteriori informazioni sono disponibili sul sito: www.recyclethis.info

Non collocare sull'attrezzatura sorgenti di fiamme libere, come candele accese.

1. Installare l'attrezzatura seguendo le istruzioni del presente manuale.

2. Per evitare il rischio di lesioni personali questo dispositivo deve essere saldamente fissato a una parete o

al pavimento, come indicato nelle istruzioni di installazione.

Italiano

Aspetto

1. Luce supplementare 2. Telecamera 3. LED

4. Microinterruttore 5. Pulsante manomissione

6. Terminali di cablaggio

Installazione

A. Montaggio con adesivo.

B. Montaggio con viti.

Cablaggio

1. Alimentazione dal pannello di controllo.

2. Alimentazione dall'adattatore.

Campo di rilevamento

Configurazione dell'indirizzo

Configurare l’indirizzo tramite DIP switch del rilevatore

prima di accendere il sistema. L'indirizzo deve essere

compreso nell'intervallo (0-63). L’indirizzo di ciascun

rilevatore deve essere univoco. Il valore binario mostrato

nel diagramma è 000011, che corrisponde a un valore

decimale 3. L'indirizzo del rilevatore quindi è 3.

Accensione

Se l’indicatore luminoso lampeggia in blu, indica che il

sensore PIR non è pronto.

Specifiche

Assicurarsi che l'alimentazione soddisfi i requisti nella

normativa EN 50131-6 in merito alla classe ambientale e al

grado appropriato.

Campo di rilevamento

Angolo di rilevamento

Sensibilità

Immunità animali domestici

Angolo di campo

Tipo di immagine

Risoluzione

Luce di riempimento

Commutazione giorno/notte

Indicatore LED

Tecnologia di trasmissione

Portata di trasmissione

Assorbimento

Alimentazione

Tensione tipica

Temperatura di esercizio

Temperatura di stoccaggio

Umidità di esercizio

Dimensioni (L x A x P)

Peso

Altezza di montaggio

12 m

85,9°

Automatica, Elevata, Animale domestico

30 Kg

109°(H), 60°(V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Luce a infrarossi

Colore/bianco e nero

Blu (allarme), arancione (guasto)

Bus Speed-X

1 Km

Max 100 mA

Da 9 a 16 V CC

12 V CC

Da -10 °C a 55 °C

Da -20 °C a 60 °C

Da 10% a 90%

73 mm x 130,5 mm x 56,7 mm

195 g

Da 1,8 a 2,4 m

О данном Руководстве

В Руководстве содержатся инструкции по эксплуатации Изделия. Фотографии, схемы, иллюстрации и прочие

материалы приведены исключительно в качестве описаний и пояснений. Информация, приведенная в

Руководстве, может быть изменена без предварительного уведомления в связи с обновлением

микропрограммы или по другим причинам. Используйте последнюю редакцию Руководства. Ее можно найти на

веб-сайте компании Hikvision (https://www.hikvision.com/).

Используйте Руководство под наблюдением специалистов, обученных обслуживанию Изделия.

и другие товарные знаки и логотипы компании Hikvision являются собственностью компании

Hikvision в различных юрисдикциях. Другие товарные знаки и логотипы, упоминаемые в Руководстве, являются

собственностью соответствующих владельцев.

Ограничение ответственности

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННОЕ РУКОВОДСТВО И

ОПИСАНИЕ ИЗДЕЛИЯ ВМЕСТЕ С АППАРАТНОЙ ЧАСТЬЮ, ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ И ВСТРОЕННОЙ

МИКРОПРОГРАММОЙ ПРЕДОСТАВЛЯЕТСЯ ПО ПРИНЦИПУ «КАК ЕСТЬ» И «СО ВСЕМИ НЕПОЛАДКАМИ И

ОШИБКАМИ». КОМПАНИЯ HIKVISION НЕ ДАЕТ НИ ЯВНЫХ, НИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, В ТОМ ЧИСЛЕ

ГАРАНТИЙ ТОВАРНОЙ ПРИГОДНОСТИ И УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА, КАК И ПРИГОДНОСТИ ДЛЯ

КОНКРЕТНЫХ ЦЕЛЕЙ. ПОТРЕБИТЕЛЬ ИСПОЛЬЗУЕТ ИЗДЕЛИЕ НА СВОЙ СТРАХ И РИСК. НИ ПРИ КАКИХ

ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ HIKVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОТРЕБИТЕЛЕМ НИ ЗА

ФАКТИЧЕСКИ ПОНЕСЕННЫЙ, НИ ЗА ПОСЛЕДУЮЩИЙ, КАК ПРЯМОЙ, ТАК И КОСВЕННЫЙ, УЩЕРБ, ВКЛЮЧАЯ

УБЫТКИ В ВИДЕ УПУЩЕННОЙ ПРИБЫЛИ, ПЕРЕРЫВОВ В ДЕЯТЕЛЬНОСТИ, ПОТЕРИ ДАННЫХ, ДОКУМЕНТАЦИИ ИЛИ

ПОВРЕЖДЕНИЯ СИСТЕМ, БУДЬ ТО ПО ПРИЧИНЕ НАРУШЕНИЯ ДОГОВОРА, ПРОТИВОПРАВНЫХ ДЕЙСТВИЙ (В ТОМ

ЧИСЛЕ ХАЛАТНОСТИ), НАСТУПЛЕНИЯ ОТВЕТСТВЕННОСТИ ЗА ИЗДЕЛИЕ ИЛИ ИНЫХ ОБСТОЯТЕЛЬСТВ В СВЯЗИ С

ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИИ HIKVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ

ТАКОГО УЩЕРБА И УБЫТКОВ.

ПОТРЕБИТЕЛЬ ОСОЗНАЕТ, ЧТО ИНТЕРНЕТ ПО СВОЕЙ ПРИРОДЕ ЯВЛЯЕТСЯ ИСТОЧНИКОМ ПОВЫШЕННОГО РИСКА

БЕЗОПАСНОСТИ И КОМПАНИЯ HIKVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СБОИ В РАБОТЕ ОБОРУДОВАНИЯ,

УТЕЧКУ ИНФОРМАЦИИ И ДРУГОЙ УЩЕРБ, ВЫЗВАННЫЙ КИБЕРАТАКАМИ, ХАКЕРАМИ, ВИРУСАМИ ИЛИ СЕТЕВЫМИ

УГРОЗАМИ; ОДНАКО HIKVISION ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ, ЕСЛИ ЭТО

НЕОБХОДИМО. ПОТРЕБИТЕЛЬ СОГЛАШАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННОЕ ИЗДЕЛИЕ В СООТВЕТСТВИИ СО ВСЕМИ

ПРИМЕНИМЫМИ ЗАКОНАМИ И НЕСЕТ ЛИЧНУЮ ОТВЕТСТВЕННОСТЬ ЗА ИХ СОБЛЮДЕНИЕ. В ЧАСТНОСТИ,

ПОТРЕБИТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ДАННОГО ИЗДЕЛИЯ БЕЗ НАРУШЕНИЯ ПРАВ

ТРЕТЬИХ ЛИЦ, В ТОМ ЧИСЛЕ ПРАВ ПУБЛИЧНОСТИ, ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ И ЗАЩИТЫ ДАННЫХ.

ПОТРЕБИТЕЛЬ ОБЯЗУЕТСЯ НЕ ИСПОЛЬЗОВАТЬ ЭТО ИЗДЕЛИЕ В ЗАПРЕЩЕННЫХ ЦЕЛЯХ, В ТОМ ЧИСЛЕ ДЛЯ

РАЗРАБОТКИ ИЛИ ПРОИЗВОДСТВА ОРУЖИЯ МАССОВОГО УНИЧТОЖЕНИЯ, ХИМИЧЕСКОГО ИЛИ БИОЛОГИЧЕСКОГО

ОРУЖИЯ, ОСУЩЕСТВЛЕНИЯ КАКОЙ-ЛИБО ДЕЯТЕЛЬНОСТИ В КОНТЕКСТЕ ЯДЕРНОГО ОРУЖИЯ, НЕБЕЗОПАСНЫХ

ОПЕРАЦИЙ С ЯДЕРНЫМ ТОПЛИВОМ ИЛИ ДЛЯ ПОДДЕРЖКИ НАРУШЕНИЙ ПРАВ ЧЕЛОВЕКА.

В СЛУЧАЕ РАЗНОЧТЕНИЙ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ,

ПОСЛЕДНЕЕ ИМЕЕТ ПРИОРИТЕТ.

Настоящее изделие и аксессуары, входящие в комплект его поставки, отмечены символом «CE»,

который обозначает их соответствие согласованным Европейским стандартам, перечисленным в

Директивах 2014/30/EU (по электромагнитной совместимости), 2001/95/EC (по общей безопасности

продукции) и 2011/65/EU (по ограничению использования опасных веществ).

Директива WEEE 2012/19/EU (по утилизации отходов электрического и электронного оборудования):

продукты, отмеченные этим символом, запрещено утилизировать в Европейском союзе в качестве

несортированных муниципальных отходов. Для надлежащей переработки возвратите этот продукт

местному поставщику после покупки эквивалентного нового оборудования или утилизируйте его в

предназначенных для этого пунктах сбора отходов. Для получения дополнительной информации

посетите веб-сайт www.recyclethis.info

Не ставьте на устройство источники открытого огня, например горящие свечи.

1. Установите оборудование в соответствии с инструкциями, приведенными в настоящем руководстве.

2. Во избежание травм устройство необходимо надежно закрепить на полу или стене согласно

инструкциям по установке.

Русский

Внешний вид

1. Дополнительное освещение 2. Камера 3. Светодиод

4. DIP-переключатель 5. Кнопка взлома

6. Клеммы для проводки

Установка

A. Монтаж на клей.

B. Установка с помощью винтов.

Подключение кабелей

1. Питание от панели управления.

2. Питание от адаптера.

Диапазон обнаружения

Настройки адреса

Адрес настраивают DIP-переключателем детектора до

включения питания системы. Адрес должен находиться в

диапазоне (от 0 до 63). Адрес каждого детектора должен

быть уникальным. На схеме показано значение 000011 в

двоичной системе, которое соответствует десятичному

значению 3. Таким образом, детектора имеет адрес 3.

Включение

Если индикатор постоянно мигает синим, это означает,

что PIR-датчик не готов.

Технические данные

Используйте блоки питания определенного класса,

соответствующего стандарту EN 50131-6 и требованиям к

окружающей среде.

Диапазон обнаружения

Угол обнаружения

Уровень чувствительности

Защита от срабатывания на

животных

Угол поля зрения

Тип изображения

Разрешение

Заполняющего света

Переключатель день/ночь

Светодиодный индикатор

Технология передачи

Дальность действияпередатчика

Потребляемая мощность

Электропитание

Номинальное напряжение

Рабочая температура

Температура при хранении

Влажность в рабочем режиме

Размеры (Ш x В x Г)

Вес

Установочная высота

12 м

85,9°

Автоматический, высокий, защита от

срабатывания на животных

30 кг

109°(Г), 60°(В)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Инфракрасный свет

Цветной/черно-белый

Синий (тревога), оранжевый

(неисправность)

Шина Speed-X

1 км

Макс. 100 мА

От 9 до 16 В пост. тока

12 В пост. тока

От -10 °C до 55 °C

От -20 °C до 60 °C

От 10 до 90%

73 мм x 130,5 мм x 56,7 мм

195 г

От 1,8 до 2,4 м

Acerca deste Manual

O Manual inclui instruções para utilizar e gerir o produto. As fotografias, os gráficos, as imagens e todas as outras

informações doravante apresentadas destinam-se apenas a fins de descritivos e informativos. As informações que

constam do Manual estão sujeitas a alteração, sem aviso prévio, devido a atualizações de firmware ou a outros

motivos. Encontre a versão mais recente deste Manual no site da Hikvision (https://www.hikvision.com/).

Utilize este Manual sob orientação e com a assistência de profissionais formados neste Produto.

e outras marcas registradas e logotipos da Hikvision são propriedade da Hikvision em diversas

jurisdições. Outras marcas comerciais e logótipos mencionados são propriedade dos respetivos proprietários.

Aviso legal

NA MEDIDA MÁXIMA PERMITIDA PELA LEI APLICÁVEL, ESTE MANUAL E O PRODUTO DESCRITO, COM O SEU

HARDWARE, SOFTWARE E FIRMWARE, SÃO FORNECIDOS “TAL COMO ESTÃO” E “COM TODAS AS SUAS FALHAS E

ERROS”. A HIKVISION EXCLUI, DE FORMA EXPLÍCITA OU IMPLÍCITA, GARANTIAS DE, INCLUINDO E SEM LIMITAÇÃO,

COMERCIABILIDADE, QUALIDADE DO SERVIÇO OU ADEQUAÇÃO A UMA FINALIDADE ESPECÍFICA. A SUA UTILIZAÇÃO

DESTE PRODUTO É FEITA POR SUA CONTA E RISCO. EM NENHUMA CIRCUNSTÂNCIA, A HIKVISION SERÁ RESPONSÁVEL

POR SI EM RELAÇÃO A QUAISQUER DANOS ESPECIAIS, CONSEQUENCIAIS, INCIDENTAIS OU INDIRETOS, INCLUINDO,

ENTRE OUTROS, DANOS PELA PERDA DE LUCROS COMERCIAIS, INTERRUPÇÃO DA ATIVIDADE, PERDA DE DADOS,

CORRUPÇÃO DE SISTEMAS OU PERDA DE DOCUMENTAÇÃO SEJA COM BASE NUMA VIOLAÇÃO DO CONTRATO, ATOS

ILÍCITOS (INCLUÍNDO NEGLIGÊNCIA), RESPONSABILIDADE PELO PRODUTO OU, DE OUTRO MODO, RELACIONADA COM

A UTILIZAÇÃO DO PRODUTO, AINDA QUE A HIKVISION TENHA SIDO AVISADA SOBRE A POSSIBILIDADE DE TAIS DANOS

OU PERDAS.

O UTILIZADOR RECONHECE QUE A NATUREZA DA INTERNET OFERECE RISCOS DE SEGURANÇA INERENTES E QUE A

HIKVISION NÃO SERÁ RESPONSABILIZADA POR UM FUNCIONAMENTO ANORMAL, PERDA DE PRIVACIDADE OU OUTROS

DANOS RESULTANTES DE ATAQUES INFORMÁTICOS, ATAQUES DE PIRATARIA, INFEÇÃO POR VÍRUS OU OUTROS RISCOS

ASSOCIADOS À SEGURANÇA DA INTERNET. NO ENTANTO, A HIKVISION PRESTARÁ APOIO TÉCNICO ATEMPADO, SE

SOLICITADO. O UTILIZADOR ACEITA UTILIZAR ESTE PRODUTO EM CONFORMIDADE COM TODAS AS LEIS APLICÁVEIS E

SER O ÚNICO RESPONSÁVEL POR GARANTIR QUE A SUA UTILIZAÇÃO É CONFORME À LEI APLICÁVEL.

PARTICULARMENTE, O UTILIZADOR É O RESPONSÁVEL PELA UTILIZAÇÃO DESTE PRODUTO DE MODO QUE NÃO

INFRINJA OS DIREITOS DE TERCEIROS, INCLUINDO, ENTRE OUTROS, OS DIREITOS DE PUBLICIDADE, DIREITOS DE

PROPRIEDADE INTELECTUAL OU DE PROTEÇÃO DE DADOS, OU QUAISQUER OUTROS DIREITOS DE PRIVACIDADE. O

UTILIZADOR NÃO PODERÁ UTILIZAR ESTE PRODUTO PARA QUAISQUER UTILIZAÇÕES FINAIS PROIBIDAS, INCLUINDO O

DESENVOLVIMENTO OU PRODUÇÃO DE ARMAS DE DESTRUIÇÃO MACIÇA, DESENVOLVIMENTO OU PRODUÇÃO DE

QUÍMICOS OU ARMAS BIOLÓGICAS, QUAISQUER ATIVIDADES DESENVOLVIDAS NO ÂMBITO DE EXPLOSIVOS NUCLEARES

OU CICLOS DE COMBUSTÍVEL NUCLEAR INSEGURO OU PARA APOIAR ABUSOS AOS DIREITOS HUMANOS.

NA EVENTUALIDADE DA OCORRÊNCIA DE ALGUM CONFLITO ENTRE ESTE MANUAL E A LEGISLAÇÃO APLICÁVEL, ESTA

ÚLTIMA PREVALECE.

Este produto e, se aplicável, os acessórios fornecidos possuem a marca "CE" e, portanto, cumprem as

normas europeias harmonizadas e aplicáveis contidas na Diretriz 2014/30/EU (EMCD), na Diretriz

2001/95/EC (GPSD) e na Diretriz 2011/65/EU (RoHS).

Diretriz 2012/19/EU (Diretriz WEEE): os produtos marcados com este símbolo não podem ser descartados

como rejeitos municipais não classificados na União Europeia. Para a reciclagem adequada, retorne este

produto ao seu fornecedor local ao comprar um novo equipamento equivalente ou descarte-o em pontos

de coleta designados. Para obter mais informações, acesse: www.recyclethis.info.

Nenhuma fonte de chama desprotegida, como vela acesa, deve ser colocada sobre o equipamento.

1. Instale o equipamento de acordo com as instruções neste manual.

2. Para prevenir lesões, este equipamento deve ser fixado de forma segura ao piso/parede, de acordo com

as instruções de instalação.

Português (Brasil)

Apresentação

1. Luz suplementar 2. Câmera 3. LED

4. Chave DIP 5. Botão de violação 6. Terminais de fiação

Instalação

A. Montagem com cola.

B. Montagem com parafusos.

Fiação

1. Alimentação pelo painel de controle.

2. Alimentação pelo adaptador.

Faixa de detecção

Configurações do endereço

Configure o endereço usando as chaves DIP do detector

antes de ligar o sistema. O endereço deve estar no intervalo

(0 a 63). O endereço de cada detector deve ser exclusivo. O

valor binário mostrado no diagrama é 000011, o que quer

dizer que o valor decimal é 3, portanto o endereço do

detector é 3.

Ligar

Se o indicador piscar em azul o tempo inteiro, quer dizer

que o sensor PIR não está pronto.

Especificações

Utilize fontes de alimentação em conformidade com os

requisitos da EN 50131-6, no grau e na classe ambiental

apropriados.

Faixa de detecção

Ângulo de detecção

Sensibilidade

Imunidade a animaisde estimação

Ângulo de campo

Tipo de imagem

Resolução

Luz de preenchimento

Troca diurna/noturna

Indicador de LED

Tecnologia de transmissão

Intervalo de transmissão

Consumo de energia

Fonte de alimentação

Tensão típica

Temperatura de operação

Temperatura de armazenamento

Umidade de operação

Dimensões (L x A x P)

Peso

Altura de montagem

12 m

85,9°

Automática, alta, animais de estimação

30 Kg

109° (H), 60° (V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Luz infravermelha

Colorido/Preto e branco

Azul (alarme), laranja (falha)

Barramento Speed-X

1 km

Máx. de 100 mA

9 a 16 VCC

12 VCC

-10 °C a 55 °C

-20 °C a 60 °C

10% a 90%

73 mm x 130,5 mm x 56,7 mm

195 g

1,8 a 2,4 m

Over deze handleiding

De handleiding bevat instructies voor het gebruik en beheer van het product. Afbeeldingen, grafieken, afbeeldingen en

alle andere informatie hierna worden verstrekt voor beschrijving en uitleg. De informatie in de handleiding is

onderhevig aan verandering, zonder voorafgaande kennisgeving, als gevolg van firmware-updates of andere redenen.

U kunt de nieuwste versie van deze handleiding vinden op de Hikvision-website (https://www.hikvision.com/).

Gebruik deze handleiding onder begeleiding en ondersteuning van professionals die zijn opgeleid voor het

ondersteunen van het product.

en andere handelsmerken en logo's van Hikvision zijn eigendom van Hikvision in diverse rechtsgebieden.

Andere handelsmerken en logo's zijn het eigendom van hun respectieve eigenaren.

Vrijwaringsclausule

VOOR ZOVER MAXIMAAL TOEGESTAAN OP GROND VAN HET TOEPASSELIJK RECHT, WORDEN DEZE HANDLEIDING EN

HET OMSCHREVEN PRODUCT, INCLUSIEF HARDWARE, SOFTWARE EN FIRMWARE, GELEVERD ‘ZOALS ZE ZIJN’, INCLUSIEF

‘FOUTEN EN GEBREKEN’. HIKVISION GEEFT GEEN GARANTIES, EXPLICIET NOCH IMPLICIET, INCLUSIEF ZONDER

BEPERKING OMTRENT VERKOOPBAARHEID, TEVREDENHEID OMTRENT KWALITEIT OF GESCHIKTHEID VOOR EEN

BEPAALD DOEL. HET GEBRUIK VAN HET PRODUCT DOOR U IS OP EIGEN RISICO. IN GEEN GEVAL IS HIKVISION

VERANTWOORDELIJK VOOR SPECIALE, BIJKOMENDE, INCIDENTELE OF INDIRECTE SCHADE, WAARONDER, ONDER

ANDERE, SCHADE VAN VERLIES AAN ZAKELIJKE WINST, ZAKELIJKE ONDERBREKING OF VERLIES VAN GEGEVENS,

CORRUPTIE OF SYSTEMEN, OF VERLIES VAN DOCUMENTATIE, ONGEACHT OF DIT VOORTVLOEIT UIT CONTRACTBREUK,

BENADELING (INCLUSIEF NALATIGHEID), PRODUCTAANSPRAKELIJKHEID OF ANDERS, MET BETREKKING TOT HET

PRODUCT, ZELFS ALS HIKVISION OP DE HOOGTE IS GEBRACHT VAN ZULKE SCHADE OF VERLIES.

U ERKENT DAT DE AARD VAN INTERNET INHERENTE VEILIGHEIDSRISICO'S MET ZICH MEE BRENGT, EN HIKVISION GEEN

ENKELE VERANTWOORDELIJKHEID NEEMT VOOR ABNORMALE WERKING, PRIVACYLEKKEN OF ANDERE SCHADE DIE

VOORTVLOEIT UIT CYBERAANVAL, HACKERAANVAL, VIRUSINFECTIE, OF ANDERE INTERNETVEILIGHEIDSRISICO'S;

HIKVISION BIEDT INDIEN NODIG ECHTER TIJDELIJK TECHNISCHE ONDERSTEUNING. U GAAT AKKOORD MET HET

GEBRUIK VAN DIT PRODUCT IN OVEREENSTEMMING MET ALLE TOEPASBARE WETTEN EN UITSLUITEND U BENT

VERANTWOORDELIJK VOOR DE GARANTIE DAT UW GEBRUIK OVEREENSTEMT MET DE TOEPASBARE WET. U BENT

VOORAL VERANTWOORDELIJK DAT HET GEBRUIK VAN DIT PRODUCT GEEN INBREUK MAAKT OP DE RECHTEN VAN

DERDEN, INCLUSIEF EN ZONDER BEPERKING DE RECHTEN VAN PUBLICITEIT, INTELLECTUEEL EIGENDOM, OF

GEGEVENSBESCHERMING EN ANDERE PRIVACYRECHTEN. U MAG DIT PRODUCT NIET GEBRUIKEN VOOR ENIGE

ONWETTIG EINDGEBRUIK, MET INBEGRIP VAN DE ONTWIKKELING OF DE PRODUCTIE VAN

MASSAVERNIETIGINGSWAPENS, DE ONTWIKKELING OF DE PRODUCTIE VAN CHEMISCHE OF BIOLOGISCHE WAPENS,

ALLE ACTIVITEITEN IN HET KADER VAN EVENTUELE NUCLEAIRE EXPLOSIEVEN OF ONVEILIGE NUCLEAIRE

BRANDSTOFCYCLUS, OF TER ONDERSTEUNING VAN MENSENRECHTENSCHENDINGEN.

IN HET GEVAL VAN ENIGE CONFLICTEN TUSSEN DEZE HANDLEIDING EN DE TOEPASSELIJKE WETGEVING, PREVALEERT

DE LAATSTE.

Dit product en - indien van toepassing - ook de meegeleverde accessoires hebben een ‘CE-markering’ en

voldoen daarom ook aan de toepasselijke geharmoniseerde Europese normen, die in Richtlijn 2014/30/

EU(EMCD), Richtlijn 2001/95/EC(GPSD) en Richtlijn 2011/65/EU (RoHS) staan vermeld.

Richtlijn 2012/19/EU (WEEE-richtlijn): Producten die met dit symbool zijn gemarkeerd mogen binnen de

Europese Unie niet worden weggegooid als ongesorteerd huishoudelijk afval. Lever dit product voor een

juiste recycling in bij uw plaatselijke leverancier bij aankoop van soortgelijke nieuwe apparatuur, of breng

het naar daarvoor aangewezen inzamelpunten. Raadpleeg www.recyclethis.info voor meer informatie

Plaats geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.

1. Installeer de apparatuur volgens de instructies in deze handleiding.

2. Om letsel te voorkomen moet deze apparatuur in overeenstemming met de installatie-instructies stevig

aan de grond of muur worden bevestigd.

Nederlands

Verschijning

1. Extra verlichting 2. Camera 3. Led 4. DIP-schakelaar

5. Sabotageknop 6. Bedradingsterminals

Installatie

A. Montage met gom.

B. Montage met schroeven.

Bedrading

1. Van stroom voorzien via het bedieningspaneel.

2. Van stroom voorzien via de adapter.

Detectiebereik

Adresinstellingen

Configureer het adres via de DIP-switch van de detector

voordat u het systeem inschakelt. Het adres moet binnen

het bereik (0 tot 63) liggen. Het adres van elke detector

moet uniek zijn. De in het schema getoonde binaire waarde

is 000011, wat betekent dat de decimale waarde 3 is, dus is

het adres van de detector 3.

Inschakelen

Als de indicator altijd blauw knippert, betekent dit dat de

PIR-sensor niet gereed is.

Specificatie

Gebruik voedingen die voldoen aan de vereisten van EN

50131-6 in de juiste graad en milieuklasse.

Detectiebereik

Detectiehoek

Gevoeligheid

Immuniteit voor huisdieren

Veldhoek

Soort afbeelding

Resolutie

Invullicht

Dag-/nachtschakelaar

Led-indicator

Zendtechnologie

Zendbereik

Stroomverbruik

Stroomvoorziening

Typische spanning

Bedrijfstemperatuur

Opslagtemperatuur

Luchtvochtigheid tijdens bedrijf

Afmetingen (B x H x D)

Gewicht

Montagehoogte

12 m

85,9°

Auto, Hoog, Huisdier

30 kg

109°(H), 60°(V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Infrarood licht

Kleur/Zwart-wit

Blauw (alarm), Oranje (fout)

Speed-X bus

1 km

Max. 100 mA

9 tot 16 VDC

12 VDC

-10°C tot 55°C

-20 °C tot 60 °C

10% tot 90%

73 mm x 130,5 mm x 56,7 mm

195 g

1,8 tot 2,4 m

Bu Kılavuz hakkında

Kılavuz, Ürünün kullanımı ve yönetimi ile ilgili talimatları içerir. Resimler, çizelgeler, görüntüler ve buradaki diğer tüm

bilgiler, yalnızca tanımlama ve açıklama amaçlıdır. Kılavuzda bulunan bilgiler, yazılım güncellemeleri veya başka

nedenlerden dolayı önceden haber verilmeksizin değiştirilebilir. Bu Kılavuzun en son sürümünü Hikvision web sitesinde

(https://www.hikvision.com/) bulabilirsiniz.

Lütfen bu Kılavuzu, Ürünü destekleme konusunda eğitilmiş profesyonellerin rehberliği ve yardımı ile kullanın.

ve diğer Hikvision'un ticari markaları ve logoları Hikvision'un çeşitli yargı mercilerindeki mülkleridir.

Bahsedilen diğer ticari markalar ve logolar ilgili sahiplerinin mülkiyetindedir.

Yasal Uyarı

YÜRÜRLÜKTEKİ YASALARIN İZİN VERDİĞİ AZAMİ ÖLÇÜDE, BU KILAVUZ VE AÇIKLANAN ÜRÜN, DONANIMI, YAZILIMI VE

ÜRÜN YAZILIMI İLE "OLDUĞU GİBİ" VE "TÜM ARIZALAR VE HATALAR İLE " SAĞLANIR. HIKVISION, SINIRLANDIRMA,

TİCARİ OLABİLİRLİK, MEMNUNİYET KALİTESİ VEYA BELİRLİ BİR AMACA UYGUN OLMAKSIZIN AÇIK VEYA ZIMNİ HİÇBİR

GARANTİ VERMEZ. ÜRÜNÜN SİZİN TARAFINIZDAN KULLANIMI KENDİ SORUMLULUĞUNUZDADIR. HIKVISION HİÇBİR

DURUMDA, BU ÜRÜNÜN KULLANIMI İLE BAĞLANTILI OLARAK, HIKVISION BU TÜR HASARLARIN OLASILIĞI HAKKINDA

BİLGİLENDİRİLMİŞ OLSA BİLE, İŞ KARLARININ KAYBI, İŞ KESİNTİSİ, VERİ KAYBI, SİSTEM KESİNTİSİ, BELGE KAYBI,

SÖZLEŞMENİN İHLALİ (İHMAL DAHİL), ÜRÜN SORUMLULUĞU GİBİ ZARARLAR DA DAHİL OLMAK ÜZERE, ÖZEL,

SONUÇSAL, TESADÜFİ VEYA DOLAYLI ZARARLAR İÇİN SİZE KARŞI SORUMLU OLMAYACAKTIR.

İNTERNETİN DOĞASININ DOĞAL GÜVENLİK RİSKLERİ BARINDIRDIĞINI KABUL EDİYORSUNUZ VE HIKVISION, SİBER

SALDIRI, HACKER SALDIRISI, VİRÜS BULAŞMASI VEYA DİĞER İNTERNET GÜVENLİK RİSKLERİNDEN KAYNAKLANAN

ANORMAL KULLANIM, GİZLİLİK SIZINTISI VEYA DİĞER ZARARLAR İÇİN HERHANGİ BİR SORUMLULUK KABUL ETMEZ;

ANCAK, HIKVISION GEREKİRSE ZAMANINDA TEKNİK DESTEK SAĞLAYACAKTIR. BU ÜRÜNÜ GEÇERLİ TÜM YASALARA

UYGUN OLARAK KULLANMAYI KABUL EDİYORSUNUZ VE KULLANIMINIZIN GEÇERLİ YASALARA UYGUN OLMASINI

SAĞLAMAKTAN YALNIZCA SİZ SORUMLUSUNUZ. ÖZELLİKLE, BU ÜRÜNÜ, SINIRLAMA OLMAKSIZIN, TANITIM HAKLARI,

FİKRİ MÜLKİYET HAKLARI VEYA VERİ KORUMA VE DİĞER GİZLİLİK HAKLARI DA DAHİL OLMAK ÜZERE ÜÇÜNCÜ

TARAFLARIN HAKLARINI İHLAL ETMEYECEK ŞEKİLDE KULLANMAKTAN SİZ SORUMLUSUNUZ. BU ÜRÜNÜ, KİTLE İMHA

SİLAHLARININ GELİŞTİRİLMESİ VEYA ÜRETİMİ, KİMYASAL VEYA BİYOLOJİK SİLAHLARIN GELİŞTİRİLMESİ VEYA ÜRETİMİ,

HERHANGİ BİR NÜKLEER PATLAYICI VEYA GÜVENLİ OLMAYAN NÜKLEER YAKIT DÖNGÜSÜ İLE İLGİLİ HERHANGİ BİR

FAALİYETTE VEYA İNSAN HAKLARI İHLALLERİNİ DESTEKLEMEK DE DAHİL YASAKLANMIŞ SON KULLANIMLAR İÇİN

KULLANAMAZSINIZ.

BU KILAVUZ İLE İLGİLİ YASA ARASINDA HERHANGİ BİR ÇELİŞKİ OLMASI DURUMUNDA, İKİNCİSİ GEÇERLİDİR.

Bu ürün ve - varsa - verilen aksesuarlar da "CE" ile işaretlenmiştir ve bu nedenle 2014/30/EU(EMCD)

Direktifi, 2001/95/EC(GPSD) Direktifi ve 2011/65/EU(RoHS) Direktifinde listelenen ilgili uyumlaştırılmış Avrupa

standartlarına uygundur.

2012/19/EU Direktifi (WEEE Direktifi): Bu simgeyle işaretlenen ürünler, Avrupa Birliği'nde ayrıştırılmamış

belediye atığı olarak yok edilemez. Doğru geri dönüşüm için, eşdeğer yeni ekipman satın aldıktan sonra bu

ürünü yerel tedarikçinize iade edin veya belirtilen toplama noktalarında imha edin. Daha fazla bilgi için bkz:

www.recyclethis.info

Ekipmanın üzerine yanan mum gibi açık alev kaynakları konulmamalıdır.

1. Ekipmanı bu kılavuzdaki talimatlara göre kurun.

2. Yaralanmaları önlemek için bu ekipman kurulum talimatlarına göre zemine/duvara güvenli bir şekilde

takılmalıdır.

Türkçe

Görünüm

1. Tamamlayıcı Işık 2. Kamera 3. LED

4. DIP Anahtarı 5. Kurcalama Düğmesi

6. Kablo Bağlantısı Terminalleri

Montaj

A. Yapışkanla montaj.

B. Vidalarla montaj.

Kablolama

1. Kontrol paneli ile güç verilir.

2. Adaptör ile güç verilir.

Algılama aralığı

Adres Ayarları

Sistemi açmadan önce, dedektörün DIP anahtarı ile adresi

yapılandırın. Adres, aralık içinde olmalıdır (0 ila 63). Her bir

dedektörün adresi benzersiz olmalıdır. Şemada gösterilen

ikili değer 000011, bu da ondalık değerin 3 ve dedektörün

adresinin 3 olduğu anlamına gelir.

Gücü Açma

Gösterge her zaman mavi yanıp sönerse PIR sensörünün

hazır olmadığı anlamına gelir.

Özellikler

Lütfen EN 50131-6 gereksinimlerine uygun güç kaynaklarını

uygun sınıf ve çevre sınıfında kullanın.

Algılama aralığı

Algılama Açısı

Hassasiyet

Evcil Hayvan Bağışıklığı

Alan Açısı

Görüntü Tipi

Çözünürlük

Dolgu Işığı

Gündüz/Gece Anahtarı

LED Göstergesi

İletim Teknolojisi

İletim Aralığı

Güç Tüketimi

Güç Kaynağı

Tipik Voltaj

Çalışma Sıcaklığı

Depolama sıcaklığı

Çalışma Nemi

Boyut (G x Y x D)

Ağırlık

Montaj Yüksekliği

12 m

85,9°

Otomatik, Yüksek, Evcil Hayvan

30 Kg

109°(H), 60°(V)

JPEG

1920 x 1080, 1280 x 720, 640 x 480

Kızılötesi Işık

Renkli/Siyah ve Beyaz

Mavi(Alarm), Turuncu(Arıza)

Speed-X Veri Yolu

1 Km

100 mA Maks

9 ila 16 VDC

12 VDC

-10 °C ila 55 °C

-20 °C ila 60 °C

%10 ila %90

73 mm x 130,5 mm x 56,7 mm

195 g

1,8 ila 2,4 m

Informace o tomto návodu

V návodu jsou obsaženy pokyny k používání a obsluze výrobku. Obrázky, schémata, snímky a veškeré ostatní zde

uvedené informace slouží pouze jako popis a vysvětlení. Informace obsažené v tomto návodu podléhají vzhledem k

aktualizacím firmwaru nebo z jiných důvodů změnám bez upozornění. Nejnovější verzi tohoto návodu naleznete na

webových stránkách společnosti Hikvision (https://www.hikvision.com/).

Tento návod používejte s vedením a pomocí odborníků vyškolených v oblasti podpory výrobku.

a ostatní ochranné známky a loga společnosti Hikvision jsou vlastnictvím společnosti Hikvision v různých

jurisdikcích. Ostatní ochranné známky a loga uvedené v této příručce jsou majetkem příslušných vlastníků.

Prohlášení o vyloučení odpovědnosti

TATO PŘÍRUČKA A POPISOVANÉ PRODUKTY VČETNĚ PŘÍSLUŠNÉHO HARDWARU, SOFTWARU A FIRMWARU JSOU V

MAXIMÁLNÍM ROZSAHU PŘÍPUSTNÉM PODLE ZÁKONA POSKYTOVÁNY, „JAK STOJÍ A LEŽÍ“, A „SE VŠEMI VADAMI A

CHYBAMI“. SPOLEČNOST HIKVISION NEPOSKYTUJE ŽÁDNÉ VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ ZÁRUKY ZAHRNUJÍCÍ MIMO

JINÉ PRODEJNOST, USPOKOJIVOU KVALITU NEBO VHODNOST KE KONKRÉTNÍM ÚČELŮM. POUŽÍVÁNÍ TOHOTO

PRODUKTU JE NA VAŠE VLASTNÍ RIZIKO. SPOLEČNOST HIKVISION V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA

JAKÉKOLI ZVLÁŠTNÍ, NÁSLEDNÉ, NÁHODNÉ NEBO NEPŘÍMÉ ŠKODY ZAHRNUJÍCÍ MIMO JINÉ ŠKODY ZE ZTRÁTY

OBCHODNÍHO ZISKU, PŘERUŠENÍ OBCHODNÍ ČINNOSTI NEBO ZTRÁTY DAT, POŠKOZENÍ SYSTÉMŮ NEBO ZTRÁTY

DOKUMENTACE V SOUVISLOSTI S POUŽÍVÁNÍM TOHOTO VÝROBKU BEZ OHLEDU NA TO, ZDA TAKOVÉ ŠKODY VZNIKLY

Z DŮVODU PORUŠENÍ SMLOUVY, OBČANSKOPRÁVNÍHO PŘEČINU (VČETNĚ NEDBALOSTI) ČI ODPOVĚDNOSTI ZA

PRODUKT, A TO ANI V PŘÍPADĚ, ŽE SPOLEČNOST HIKVISION BYLA NA MOŽNOST TAKOVÝCHTO ŠKOD NEBO ZTRÁTY

UPOZORNĚNA.

BERETE NA VĚDOMÍ, ŽE INTERNET SVOU PODSTATOU PŘEDSTAVUJE SKRYTÁ BEZPEČNOSTNÍ RIZIKA A SPOLEČNOST

HIKVISION PROTO NEPŘEBÍRÁ ŽÁDNOU ODPOVĚDNOST ZA NESTANDARDNÍ PROVOZNÍ CHOVÁNÍ, ÚNIK OSOBNÍCH

ÚDAJŮ NEBO JINÉ ŠKODY VYPLÝVAJÍCÍ Z KYBERNETICKÉHO ČI HACKERSKÉHO ÚTOKU, NAPADENÍ VIREM NEBO ŠKODY

ZPŮSOBENÉ JINÝMI INTERNETOVÝMI BEZPEČNOSTNÍMI RIZIKY; SPOLEČNOST HIKVISION VŠAK V PŘÍPADĚ POTŘEBY

POSKYTNE VČASNOU TECHNICKOU PODPORU. SOUHLASÍTE S TÍM, ŽE TENTO PRODUKT BUDE POUŽÍVÁN V SOULADU

SE VŠEMI PLATNÝMI ZÁKONY A VÝHRADNĚ ODPOVÍDÁTE ZA ZAJIŠTĚNÍ, ŽE VAŠE UŽÍVÁNÍ BUDE V SOULADU S

PLATNOU LEGISLATIVOU. ODPOVÍDÁTE ZEJMÉNA ZA POUŽÍVÁNÍ PRODUKTU ZPŮSOBEM, KTERÝ NEPORUŠUJE PRÁVA

TŘETÍCH STRAN, COŽ ZAHRNUJE MIMO JINÉ PRÁVO NA OCHRANU OSOBNOSTI, PRÁVO DUŠEVNÍHO VLASTNICTVÍ NEBO

PRÁVO NA OCHRANU OSOBNÍCH ÚDAJŮ A DALŠÍ PRÁVA NA OCHRANU SOUKROMÍ. TENTO PRODUKT NESMÍTE

POUŽÍVAT K JAKÝMKOLI NEDOVOLENÝM KONCOVÝM ÚČELŮM VČETNĚ VÝVOJE ČI VÝROBY ZBRANÍ HROMADNÉHO

NIČENÍ, VÝVOJE NEBO VÝROBY CHEMICKÝCH ČI BIOLOGICKÝCH ZBRANÍ NEBO JAKÝCHKOLI ČINNOSTÍ SOUVISEJÍCÍCH S

JADERNÝMI VÝBUŠNINAMI NEBO NEBEZPEČNÝM JADERNÝM PALIVOVÝM CYKLEM ČI K PODPOŘE PORUŠOVÁNÍ

LIDSKÝCH PRÁV.

V PŘÍPADĚ JAKÉHOKOLI ROZPORU MEZI TÍMTO NÁVODEM A PŘÍSLUŠNÝMI ZÁKONY PLATÍ DRUHÉ ZMÍNĚNÉ.

Tento výrobek, a případně i dodané příslušenství, jsou označeny štítkem „CE“, což znamená, že vyhovují

příslušným harmonizovaným evropským normám uvedeným ve směrnici 2014/30/EU (EMCD), směrnici

2001/95/ES (GPSD) a směrnici 2011/65/EU (RoHS).

Směrnice 2012/19/EU (směrnice WEEE): Výrobky označené tímto symbolem nelze v Evropské unii likvidovat

společně s netříděným domovním odpadem. Při zakoupení nového ekvivalentního výrobku tento výrobek

řádně zrecyklujte vrácením svému místnímu dodavateli, nebo jej zlikvidujte odevzdáním v určených sběrných

místech. Další informace naleznete na adrese: www.recyclethis.info.

Na zařízení se nesmí pokládat zdroje otevřeného ohně jako například hořící svíčky.

1. Namontujte zařízení podle pokynů v tomto návodu.

2. Zařízení je třeba v souladu s montážními pokyny bezpečně připevnit na podlahu nebo na zeď, aby

nedošlo ke zranění.

Čeština

Vzhled

1. Přídavné osvětlení 2. Kamera 3. LED

4. Spínač DIP 5. Tlačítko neoprávněné manipulace

6. Svorky kabeláže

Montáž

A. Montáž pomocí pryže

B. Montáž pomocí šroubů

Zapojení

1. Napájení prostřednictvím ústředny

2. Napájení prostřednictvím adaptéru

Rozsah detekce

Nastavení adresy

Před zapnutím systému nakonfigurujte adresu pomocí

spínače DIP detektoru. Adresa by měla být v rozsahu (0 až 63).

Adresa jednotlivých detektorů by měla být jedinečná. Binární

hodnota zobrazená v diagramu je 000011, což znamená, že

desetinná hodnota je 3, takže adresa detektoru je 3.

Zapnutí

Pokud indikátor bliká celou dobu modře, znamená to, že

senzor PIR není připravený.

Technické údaje

Použijte napájecí zdroje splňující požadavky normy EN

50131-6 na příslušné úrovni a třídu ochrany životního

prostředí.

Rozsah detekce

Úhel detekce

Citlivost

Odolnostvůči domácím zvířatům

Zorný úhel

Typ obrázku

Rozlišení

Doplňkového světla

Přepínač režimů den/noc

Indikátor LED

Technologie přenosu

Dosah přenosu

Spotřeba elektrické energie

Napájení

Typické napětí

Provozní teplota

Skladovací teplota

Provozní vlhkost

Rozměry (Š × V × H)

Hmotnost

Montážní výška

12 m

85,9°

Automatická, Vysoká, Domácí zvířata

30 kg

109° (H), 60° (V)

JPEG

1 920 × 1 080, 1 280× 720, 640 × 480

Infračervené osvětlení

Barevný/černobílý

Modrý (alarm), oranžový (porucha)

Sběrnice Speed-X

1 km

Max. 100 mA

9 až 16 V DC

12 V DC

−10 °C až 55 °C

−20 °C až 60 °C

10 % až 90 %

73 × 130,5 × 56,7 mm

195 g

1,8 až 2,4 m

Produktspezifikationen

Marke:	Hikvision
Kategorie:	Alarmanlage
Modell:	DS-PDPC12P-EG2

Brauchst du Hilfe?

Wenn Sie Hilfe mit Hikvision DS-PDPC12P-EG2 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Alarmanlage Hikvision

Hikvision DS-PDP15P-EG2 Bedienungsanleitung

1 September 2024

Hikvision DS-PDSK-P Bedienungsanleitung

23 August 2024

Hikvision DS-PDCL12-EG2 Bedienungsanleitung

23 August 2024

Hikvision DS-PDSMK-4 Bedienungsanleitung

23 August 2024

Hikvision DS-PDPC12P-EG2 Bedienungsanleitung

23 August 2024

Hikvision DS-PM1-O4H-H Bedienungsanleitung

23 August 2024

Hikvision DS-PDBG8-EG2 Bedienungsanleitung

23 August 2024

Hikvision DS-PS1-R Bedienungsanleitung

23 August 2024

Hikvision DS-PDSKM-VG3 Bedienungsanleitung

23 August 2024

Hikvision DS-PM1-O4L-H Bedienungsanleitung

23 August 2024

Bedienungsanleitung Alarmanlage

Neueste Bedienungsanleitung für -Kategorien-

IKEA BLÅSJÖN 105.740.93 Bedienungsanleitung

3 Oktober 2024

Elro AG40MA11 Bedienungsanleitung

3 Oktober 2024

IKEA PATRULL 100.989.49 Bedienungsanleitung

30 September 2024

IKEA DOPPA 403.033.64 Bedienungsanleitung

30 September 2024

IKEA ROTHULT 504.179.25 Bedienungsanleitung

30 September 2024

IKEA DOPPA 803.102.25 Bedienungsanleitung

30 September 2024

IKEA BLÅSJÖN 005.499.90 Bedienungsanleitung

30 September 2024

IKEA ROTHULT 004.296.19 Bedienungsanleitung

30 September 2024

IKEA DOPPA 103.102.24 Bedienungsanleitung

30 September 2024

IKEA MÖRKRÄDD 503.503.74 Bedienungsanleitung

30 September 2024
