Seite 1/5

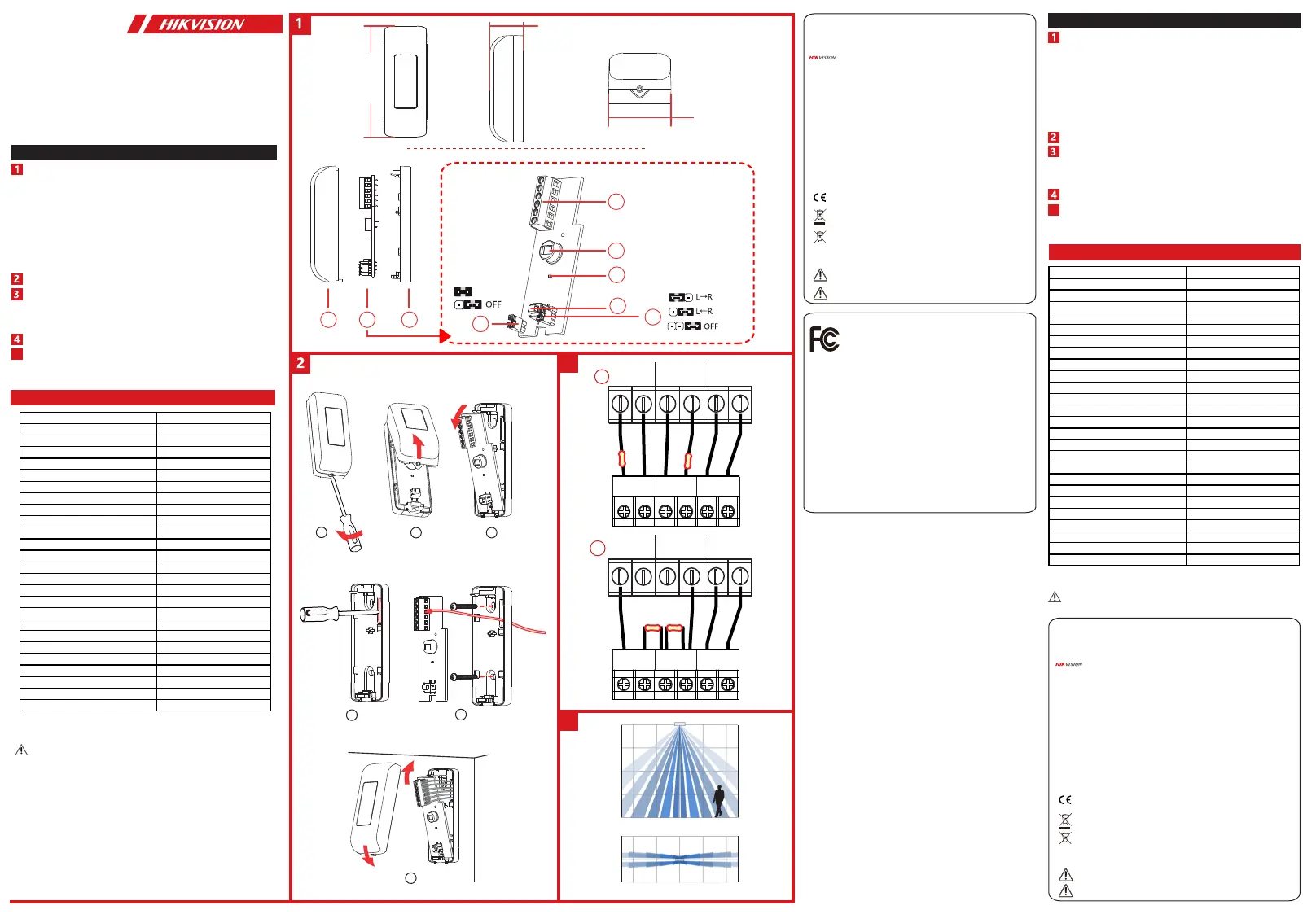

1. Front Panel

2. PCBA

a. Terminals b. PIR Sensor

c. LED Indicator d. Tamper

e. Direction Jumper

L→R: direction from left to right only

R→L: direction from right to left only

OFF: Turns off the direction selection

f. LED Jumper

3. Rear Panel

English

Appearance

Installation

Connection Type

Specification

Powering On

Detection Range

Note: The resistor must be connected in series with one end of the detector.

a. Normally Closed

b. Double End of Line Wiring

Please use the power supplies comply with the requirements of EN 50131-6 at

the appropriate grade and environmental class.

Please do not obscure the detector’s field of view partially or completely.

After powering on, the indicator flashes rapidly. Once the detector self

test is completed, the LED indicator will go out until the detector detects

movement.

PA3 × 25

Detection Method Passive Infrared

Detection Range 5 m

Detection Angle 5°

Detection Zones 28

Detectable Speed 0.3 2 m/s～

Sensitivity Auto

White Light Filter 6500lux

Digital Temperature Compensation Support

Creep Zone Protection Support

Digital Processing Support

Tamper Protection Front

Directional Detection Support

Alarm Output Normally Closed

LED Indicator Blue(Alarm)

Transmission Method Wired

Power Consumption 15 mA Max

Power Supply 9 to 16 VDC

Typical Voltage 12 VDC

Operation Temperature -10 °C to 55 °C (14 °F to 131 °F)

Storage Temperature -20 °C to 60 °C (-4 °F to 140 °F)

Operation Humidity 10% to 90%

Dimension(WxHxD) 29.7 mm × 78.1 mm × 24.8 mm

Weight 31.5 g

Mounting Height 2.4 to 4 m

Mounting Method Ceiling

Application Scenario Indoor

Wired Nano PIR Curtain Detector

DS-PDC5NC-EG2

User Manual

EN 50131-2-2:2017

EN 50131-1+A1+A2+A3

Environment Class II

Security Grade 2

Certified by TÜV Rheinland

Hangzhou Hikvision Digital Technology CO.,Ltd. No.555 Qianmo Road, Binjiang District, Hangzhou 310052, China

UD25402B-B

78.1 mm

24.8 mm

29.7 mm

2 3

1 2 3

4 5

About thisManual

The Manualincludes instructionsfor usingand managingthe Product. Pictures,charts, imagesand all other

information hereinafterare fordescription andexplanation only. Theinformation containedin theManual is

subject tochange, withoutnotice, dueto firmware updates or other reasons.Pleasefind thelatest versionof

this Manualat theHikvision website (https://www.hikvision.com/).

Please usethis Manualwith theguidance andassistance of professionalstrained insupporting theProduct.

and otherHikvision's trademarksand logos arethe propertiesofHikvision invarious

jurisdictions. Othertrademarks andlogosmentioned are the propertiesof their respectiveowners.

Disclaimer

TO THEMAXIMUM EXTENTPERMITTED BYAPPLICABLE LAW,THIS MANUAL ANDTHE PRODUCTDESCRIBED,

WITH ITSHARDWARE, SOFTWAREAND FIRMWARE,ARE PROVIDED“AS IS”AND “WITHALL FAULTS AND

ERRORS”. HIKVISIONMAKES NO WARRANTIES, EXPRESSOR IMPLIED, INCLUDING WITHOUTLIMITATION,

MERCHANTABILITY, SATISFACTORYQUALITY, ORFITNESS FOR APARTICULAR PURPOSE. THEUSE OFTHE

PRODUCT BYYOU IS AT YOUROWN RISK.IN NOEVENT WILL HIKVISION BELIABLE TO YOU FOR ANY SPECIAL,

CONSEQUENTIAL, INCIDENTAL,OR INDIRECTDAMAGES, INCLUDING,AMONG OTHERS,DAMAGES FOR LOSS OF

BUSINESS PROFITS,BUSINESS INTERRUPTION, ORLOSSOF DATA, CORRUPTIONOF SYSTEMS, OR LOSS OF

DOCUMENTATION, WHETHERBASED ON BREACH OF CONTRACT,TORT (INCLUDINGNEGLIGENCE), PRODUCT

LIABILITY, OROTHERWISE, INCONNECTION WITHTHE USE OFTHE PRODUCT, EVENIF HIKVISION HASBEEN

ADVISED OFTHE POSSIBILITYOF SUCHDAMAGES OR LOSS.

YOU ACKNOWLEDGETHAT THENATURE OFTHE INTERNET PROVIDESFOR INHERENTSECURITY RISKS,AND

HIKVISION SHALL NOT TAKEANY RESPONSIBILITIESFOR ABNORMAL OPERATION, PRIVACYLEAKAGE OROTHER

DAMAGES RESULTINGFROM CYBER-ATTACK,HACKER ATTACK,VIRUS INFECTION,OR OTHERINTERNET

SECURITY RISKS;HOWEVER, HIKVISIONWILLPROVIDE TIMELY TECHNICALSUPPORTIF REQUIRED.

YOU AGREETO USETHIS PRODUCTIN COMPLIANCEWITH ALL APPLICABLELAWS, AND YOU ARESOLELY

RESPONSIBLE FORENSURING THATYOUR USECONFORMS TO THEAPPLICABLE LAW. ESPECIALLY, YOUARE

RESPONSIBLE, FORUSING THIS PRODUCT INA MANNERTHAT DOESNOT INFRINGE ON THERIGHTS OF THIRD

PARTIES, INCLUDINGWITHOUT LIMITATION,RIGHTS OFPUBLICITY, INTELLECTUALPROPERTY RIGHTS, OR

DATA PROTECTIONAND OTHERPRIVACY RIGHTS.YOUSHALL NOT USE THIS PRODUCTFOR ANYPROHIBITED

END-USES, INCLUDINGTHE DEVELOPMENTOR PRODUCTIONOF WEAPONS OFMASS DESTRUCTION,THE

DEVELOPMENT ORPRODUCTION OF CHEMICALOR BIOLOGICALWEAPONS, ANYACTIVITIESIN THECONTEXT

RELATED TOANY NUCLEAREXPLOSIVE ORUNSAFE NUCLEARFUEL-CYCLE, ORIN SUPPORTOF HUMAN RIGHTS

ABUSES.

IN THEEVENT OF ANY CONFLICTSBETWEEN THIS MANUALANDTHE APPLICABLELAW, THELATTER PREVAILS.

This productand - if applicable -the suppliedaccessories tooare markedwith "CE"andcomply

therefore withthe applicable harmonizedEuropean standardslisted underthe REDirective

2014/53/EU, theEMC Directive2014/30/EU, theRoHSDirective 2011/65/EU.

2012/19/EU (WEEEdirective): Productsmarked withthis symbol cannotbe disposedof as unsorted

municipal wastein theEuropean Union. Forproper recycling,returnthis product toyour local

supplier uponthe purchaseof equivalent new equipment,or disposeof it atdesignated collection

points. Formore informationsee: www.recyclethis.info

2006/66/EC (battery directive): This product contains a battery that cannotbe disposed of as

unsorted municipalwaste in the EuropeanUnion. See theproduct documentationfor specific

battery information.The battery ismarked with this symbol, which may includelettering to

indicate cadmium(Cd), lead(Pb), ormercury (Hg).For proper recycling,return thebattery toyour

supplier orto a designated collectionpoint. For moreinformation see:www.recyclethis.info

CAUTION

FCC Information

Please take attention that changes or modification not expressly

approved by the party responsible for compliance could void the

user’s authority to operate the equipment.

FCC compliance: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part 15 of the

FCC Rules. These limits are designed to provide reasonable protection

against harmful interference in a residential installation. This

equipment generates, uses and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions, may

cause harmful interference to radio communications. However, there

is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to

radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

—Reorient or relocate the receiving antenna.

—Increase the separation between the equipment and receiver.

—Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

—Consult the dealer or an experienced radio/TV technician for help

FCC Conditions

This device complies with part 15 of the FCC Rules. Operation is

subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including

interference that may cause undesired operation.

The socket-outlet shall be installed near the equipment and shall be

easily accessible.

The serial port of the equipment is used for debugging only.

ZONE2

COM

ZONE1

COM

ALARMTAMPER +-

EOLEOL

2.2K 2.2K

ZONE2

COM

ZONE1

COM

ALARMTAMPER +-

EOLEOL

2m2.5m

2.5m 2.5m

2.5m

1m 1m

2m 2m1m 1m0m

Français

Spécification

Veuillez utiliser les alimentations électriques conformes aux exigences de la

norme EN 50131-6 selon le niveau et la classe environnementaleappropriés.

Veuillez ne pas obscurcir partiellement ou complètement le champ de

vision du détecteur.

Méthode de détection

Plage de détection

Angle de détection

Zones de détection

Vitesse détectable

Sensibilité

Filtre de lumière blanche

Compensation numérique de la température

Protection de zone au ras du mur

Traitement numérique

Protection antisabotage

Détection directionnelle

Sortie d’alarme

Voyant lumineux

Méthode de transmission

Consommation d’énergie

Alimentation électrique

Tension typique

Température de fonctionnement

Température de stockage

Humidité de fonctionnement

Dimensions (l x H x P)

Poids

Hauteur de montage

Méthode d’installation

Scénario d’application

Infrarouge passif

5 m

5°

0,3 à 2 m/s

Automatique

6 500 Lux

Pris en charge

Vue de face

Pris en charge

normalement fermé

Bleu (alarme)

Filaire

15 mA max.

9 à 16 V CC

12 V CC

-10 °C à 55 °C

-20 °C à 60 °C

10 à 90 %

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

2,4 à 4 m

Plafond

À l’intérieur

Apparence

1. Panneau avant

2. Assemblage de carte de circuit imprimé

a. Bornes b. Capteur IRP

c. Indicateur LED d. Antisabotage

e. Cavalier de direction

L→R : direction de gauche à droite uniquement

R→L : direction de droite à gauche uniquement

DÉSACTIVÉ : Désactive la sélection de la direction

f. Cavalier LED

3. Panneau arrière

Installation

Type de connexion

Remarque : la résistance doit être connectée en série à une des

extrémités du détecteur.

a. Normalement fermé

b. Câblage d’une double extrémité de ligne

Plage de détection

Mise sous tension

Une fois allumé, le voyant clignote rapidement. À la fin de

l’autodiagnostic du détecteur, le voyant s’éteint jusqu’à ce qu’un

mouvement soit détecté.

À propos de ce manuel

Ce manuel fournit des instructions d’utilisation et de gestion du produit. Les images, les tableaux, les figures et toutes les

autres informations ci-après ne sont donnés qu’à titre de description et d’explication. Les informations contenues dans ce

manuel sont modifiables sans préavis, en raison d’une mise à jour d’un micrologiciel ou pour d’autres raisons. Veuillez

trouver la dernière version de ce manuel sur le site Internet de Hikvision (https://www.hikvision.com/).

Veuillez utiliser ce mode d’emploi avec les conseils et l’assistance de professionnels spécialement formés dans la prise en

charge de ce produit.

et d’autres marques de commerce et logos de Hikvision appartiennent à Hikvision dans divers pays. Toutes

les autres marques et tous les logos mentionnés appartiennent à leurs propriétaires respectifs.

Clause d’exclusion de responsabilité

DANS LES LIMITES AUTORISÉES PAR LA LOI EN VIGUEUR, LE PRÉSENT MANUEL ET LE PRODUIT DÉCRIT, AINSI QUE SON

MATÉRIEL, SES LOGICIELS ET SES MICROLOGICIELS, SONT FOURNIS « EN L’ÉTAT » ET « AVEC TOUS LES DÉFAUTS ET

ERREURS ». HIKVISION NE FAIT AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, DE

QUALITÉ MARCHANDE, DE QUALITÉ SATISFAISANTE, OU D’ADÉQUATION À UN USAGE PARTICULIER. VOUS UTILISEZ LE

PRODUIT À VOS PROPRES RISQUES. EN AUCUN CAS HIKVISION NE SERA TENU RESPONSABLE POUR TOUT DOMMAGE

SPÉCIAL, CONSÉCUTIF, ACCESSOIRE OU INDIRECT, Y COMPRIS, ENTRE AUTRES, LES DOMMAGES RELATIFS À LA PERTE DE

PROFITS D’ENTREPRISE, À L’INTERRUPTION D’ACTIVITÉS COMMERCIALES, OU LA PERTE DES DONNÉES, LA CORRUPTION DES

SYSTÈMES, OU LA PERTE DES DOCUMENTS, S’ILS SONT BASÉS SUR UNE VIOLATION DE CONTRAT, UNE FAUTE (Y COMPRIS

LA NÉGLIGENCE), LA RESPONSABILITÉ EN MATIÈRE DE PRODUITS, OU AUTRE, EN RAPPORT AVEC L’UTILISATION DU

PRODUIT, MÊME SI HIKVISION A ÉTÉ INFORMÉ DE LA POSSIBILITÉ D’UN TEL DOMMAGE OU D’UNE TELLE PERTE.

VOUS RECONNAISSEZ QUE LA NATURE D’INTERNET EST SOURCE DE RISQUES DE SÉCURITÉ INHÉRENTS, ET HIKVISION SE

DÉGAGE DE TOUTE RESPONSABILITÉ EN CAS DE FONCTIONNEMENT ANORMAL, DIVULGATION D’INFORMATIONS

CONFIDENTIELLES OU AUTRES DOMMAGES DÉCOULANT D’UNE CYBERATTAQUE, D’UN PIRATAGE INFORMATIQUE, D’UNE

INFECTION PAR DES VIRUS, OU AUTRES RISQUES DE SÉCURITÉ LIÉS À INTERNET ; TOUTEFOIS, HIKVISION FOURNIRA UNE

ASSISTANCE TECHNIQUE DANS LES DÉLAIS, LE CAS ÉCHÉANT.

VOUS ACCEPTEZ D’UTILISER CE PRODUIT CONFORMÉMENT À L’ENSEMBLE DES LOIS EN VIGUEUR. IL EST DE VOTRE

RESPONSABILITÉ EXCLUSIVE DE VEILLER À CE QUE VOTRE UTILISATION SOIT CONFORME À LA LOI APPLICABLE. IL VOUS

APPARTIENT SURTOUT D’UTILISER CE PRODUIT D’UNE MANIÈRE QUI NE PORTE PAS ATTEINTE AUX DROITS DE TIERS, Y

COMPRIS, MAIS SANS S’Y LIMITER, LES DROITS DE PUBLICITÉ, LES DROITS DE PROPRIÉTÉ INTELLECTUELLE, OU LA

PROTECTION DES DONNÉES ET D’AUTRES DROITS À LA VIE PRIVÉE. VOUS NE DEVEZ PAS UTILISER CE PRODUIT POUR TOUTE

UTILISATION FINALE INTERDITE, NOTAMMENT LA MISE AU POINT OU LA PRODUCTION D’ARMES DE DESTRUCTION

MASSIVE, LA MISE AU POINT OU LA FABRICATION D’ARMES CHIMIQUES OU BIOLOGIQUES, LES ACTIVITÉS DANS LE

CONTEXTE LIÉ AUX EXPLOSIFS NUCLÉAIRES OU AU CYCLE DU COMBUSTIBLE NUCLÉAIRE DANGEREUX, OU SOUTENANT LES

VIOLATIONS DES DROITS DE L’HOMME.

EN CAS DE CONFLIT ENTRE CE MANUEL ET LES LOIS EN VIGUEUR, CES DERNIÈRES PRÉVALENT.

Ce produit et, le cas échéant, les accessoires qui l’accompagnent, sont estampillés « CE » et sont donc

conformes aux normes européennes harmonisées en vigueur répertoriées sous la directive relative aux

équipements radioélectriques 2014/53/UE, la directive sur les émissions électromagnétiques 2014/30/UE et la

directive RoHS 2011/65/UE.

2012/19/UE (directive DEEE) : Dans l’Union européenne, les produits portant ce pictogramme ne doivent pas

être déposés dans une décharge municipale où le tri des déchets n’est pas pratiqué. Pour un recyclage adéquat,

remettez ce produit à votre revendeur lors de l’achat d’un nouvel équipement équivalent, ou déposez-le dans

un lieu de collecte prévu à cet effet. Pour de plus amples informations, consultez : www.recyclethis.info.

2006/66/CE (directive sur les batteries) : Ce produit renferme une batterie qui ne doit pas être déposée dans

une décharge municipale où le tri des déchets n’est pas pratiqué, dans l’Union européenne. Pou r plus de

précisions sur la batterie, reportez-vous à sa documentation. La batterie porte le pictogramme ci-contre, qui

peut inclure la mention Cd (cadmium), Pb (plomb) ou Hg (mercure). Pour la recycler correctement, renvoyez la

batterie à votre revendeur ou déposez-la dans un point de collecte prévu à cet effet. Pour de plus amples

informations, consultez : www.recyclethis.info.

ATTENTION La prise de courant doit être installée près de l’équipement et doit être

facilement accessible.

Le port série de l’équipement est utilisé uniquement à des fins de débogage.

Português

Especificações

Utilize fontes de alimentação em conformidade com os requisitos da

EN 50131-6, no grau e na classe ambiental apropriados.

Não obscureça o campo de visão do detector parcialmente ou em sua

totalidade.

Método de detecção

Faixa de detecção

Ângulo de detecção

Zonas de detecção

Velocidade detectável

Sensibilidade

Filtro de luz branca

Compensação de temperatura digital

Proteção de zona de rastejamento

Processamento digital

Proteção antiviolação

Detecção direcional

Saída de alarme

Indicador de LED

Método de transmissão

Consumo de energia

Fonte de alimentação

Tensão típica

Temperatura de operação

Temperatura de armazenamento

Umidade de operação

Dimensões (L x A x P)

Peso

Altura de montagem

Método de montagem

Cenário de aplicação

Infravermelho passivo

5 m

5°

0,3 a 2 m/s

Automática

6.500 Lux

Suporte

Parte dianteira

Suporte

Normalmente fechado

Azul (alarme)

Com fio

Máx. de 15 mA

9 a 16 VCC

12 VCC

-10 °C a 55 °C

-20 °C a 60 °C

10% a 90%

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

2,4 a 4 m

Teto

Interior

Apresentação

1. Painel frontal

2. PCBA

a. Terminais b. Sensor PIR

c. Indicador de LED d. Violação

e. Jumper de direção

L→R: direção apenas da esquerda para a direita

R→L: direção apenas da direita para a esquerda

DESL: Desativa a seleção de direção

f. Jumper de LED

3. Painel traseiro

Instalação

Tipo de conexão

Observação: o resistor deve ser conectado em série com uma

extremidade do detector.

a. Normalmente fechado

b. Fiação de fim de linha duplo

Faixa de detecção

Ligar

Após ligado, o indicador piscará rapidamente. Quando o autoteste do

detector estiver concluído, o indicador de LED apagará até que o

detector detecte um movimento.

Acerca deste Manual

O Manual inclui instruções para utilizar e gerir o produto. As fotografias, os gráficos, as imagens e todas as outras

informações doravante apresentadas destinam-se apenas a fins de descritivos e informativos. As informações que

constam do Manual estão sujeitas a alteração, sem aviso prévio, devido a atualizações de firmware ou a outros motivos.

Encontre a versão mais recente deste Manual no site da Hikvision (https://www.hikvision.com/).

Utilize este Manual sob orientação e com a assistência de profissionais formados neste Produto.

e outras marcas registradas e logotipos da Hikvision são propriedade da Hikvision em diversas jurisdições.

Outras marcas comerciais e logótipos mencionados são propriedade dos respetivos proprietários.

Aviso legal

NA MEDIDA MÁXIMA PERMITIDA PELA LEI APLICÁVEL, ESTE MANUAL E O PRODUTO DESCRITO, COM O SEU HARDWARE,

SOFTWARE E FIRMWARE, SÃO FORNECIDOS “TAL COMO ESTÃO” E “COM TODAS AS SUAS FALHAS E ERROS”. A

HIKVISION NÃO OFERECE GARANTIAS, EXPRESSAS OU IMPLÍCITAS, INCLUINDO, SEM LIMITAÇÃO, DE COMERCIALIZAÇÃO,

QUALIDADE SATISFATÓRIA OU ADEQUAÇÃO A UM DETERMINADO FIM. A SUA UTILIZAÇÃO DESTE PRODUTO É FEITA

POR SUA CONTA E RISCO. EM NENHUMA CIRCUNSTÂNCIA, A HIKVISION SERÁ RESPONSÁVEL POR SI EM RELAÇÃO A

QUAISQUER DANOS ESPECIAIS, CONSEQUENCIAIS, INCIDENTAIS OU INDIRETOS, INCLUINDO, ENTREOUTROS, DANOS

PELA PERDA DE LUCROS COMERCIAIS, INTERRUPÇÃO DA ATIVIDADE, PERDA DE DADOS, CORRUPÇÃO DE SISTEMAS OU

PERDA DE DOCUMENTAÇÃO SEJA COM BASE NUMA VIOLAÇÃO DO CONTRATO, ATOS ILÍCITOS (INCLUÍNDO

NEGLIGÊNCIA), RESPONSABILIDADE PELO PRODUTO OU, DE OUTRO MODO, RELACIONADA COM A UTILIZAÇÃO DO

PRODUTO, AINDA QUE A HIKVISION TENHA SIDO AVISADA SOBRE A POSSIBILIDADE DE TAIS DANOS OU PERDAS.

VOCÊ RECONHECE QUE A INTERNET, POR SUA PRÓPRIA NATUREZA, OFERECE RISCOS DE SEGURANÇA INERENTES E QUE

A HIKVISION NÃO ASSUME NENHUMA RESPONSABILIDADE POR OPERAÇÕES ANORMAIS, VAZAMENTOS DE PRIVACIDADE

OU OUTROS DANOS RESULTANTES DE ATAQUES CIBERNÉTICOS, ATAQUES DE HACKERS OU OUTROS RISCOS DE

SEGURANÇA DA INTERNET; ENTRETANTO, A HIKVISION OFERECERÁ SUPORTE TÉCNICO OPORTUNO SE NECESSÁRIO.

VOCÊ CONCORDA EM UTILIZAR ESTE PRODUTO EM CONFORMIDADE COM TODAS AS LEIS APLICÁVEIS E É O ÚNICO

RESPONSÁVEL POR GARANTIR QUE SEU USO ESTEJA DE ACORDO COM ELAS. EM ESPECIAL, VOCÊ É RESPONSÁVEL POR

USAR ESTE PRODUTO DE MODO QUE NÃO VIOLE OS DIREITOS DE TERCEIROS, INCLUINDO, SEM LIMITAÇÃO, DIREITOS DE

PUBLICIDADE, DIREITOS DE PROPRIEDADE INTELECTUAL OU DIREITOS DE PROTEÇÃO DE DADOS E OUTROS DIREITOS DE

PRIVACIDADE. VOCÊ NÃO DEVE UTILIZAR ESTE PRODUTO PARA USOS FINAIS PROIBIDOS, INCLUINDO DESENVOLVIMENTO

OU PRODUÇÃO DE ARMAS DE DESTRUIÇÃO DE MASSA, DESENVOLVIMENTO OU PRODUÇÃO DE ARMAS QUÍMICAS OU

BIOLÓGICAS OU QUAISQUER ATIVIDADES NO CONTEXTO RELACIONADO A EXPLOSIVOS NUCLEARES OU CICLOS DE

COMBUSTÍVEIS NUCLEARES INSEGUROS, NEM EM FAVOR DE ABUSOS DE DIREITOS HUMANOS.

NA EVENTUALIDADE DA OCORRÊNCIA DE ALGUM CONFLITO ENTRE ESTE MANUAL E A LEGISLAÇÃO APLICÁVEL, ESTA

ÚLTIMA PREVALECE.

Este produto e os acessórios fornecidos (se aplicável) estão marcados com “CE” e estão em conformidade

com os padrões europeus compatíveis e aplicáveis listados nas Diretivas RE 2014/53/UE, EMC 2014/30/UE e

RoHS 2011/65/UE.

2012/19/EU (Diretiva WEEE): os produtos marcados com este símbolo não podem ser descartados como

rejeitos municipais não classificados na União Europeia. Para a reciclagem adequada, retorne este produto ao

seu fornecedor local ao comprar um novo equipamento equivalente ou descarte-o em pontos de coleta

designados. Para obter mais informações, acesse: www.recyclethis.info

2006/66/EC (diretiva sobre baterias): este produto contém uma bateria que não pode ser descartada como

um rejeito municipal não classificado na União Europeia. Refira-se à documentação do produto para

informações específicas sobre baterias. A bateria é marcada com este símbolo, que pode incluir letras para

indicar cádmio (Cd), chumbo (Pb) ou mercúrio (Hg). Para reciclagem apropriada, devolva a bateria ao seu

fornecedor ou em um ponto de coleta designado. Para obter mais informações, acesse: www.recyclethis.info

CUIDADO

A saídada tomada deveráser instalada pertodo equipamento e ser facilmente

acessível.

A portaserial do equipamentoé utilizada somente para depuração.

Русский

Технические данные

Используйте блоки питания определенного класса, соответствующего

стандарту EN 50131-6 и требованиям к окружающей среде.

Не закрывайте поле обзора детектора ни полностью, ни частично.

Метод обнаружения

Диапазон обнаружения

Угол обнаружения

Зоны обнаружения

Обнаруживаемая скорость

Уровень чувствительности

Фильтр белого света

Цифровая компенсация температуры

Защита зоны

Цифровая обработка

Защита от взлома

Обнаружение направления

Тревожный выход

Светодиодный индикатор

Способ передачи

Потребляемая мощность

Электропитание

Номинальное напряжение

Рабочая температура

Температура при хранении

Влажность в рабочем режиме

Размеры (Д x Ш x В)

Вес

Установочная высота

Способ монтажа

Вариант применения

Пассивный ИК-датчик

5 м

5°

0,3–2 м/с

Авто

6500 лк

Поддерживается

Вид спереди

Поддерживается

Нормально замкнутый

Синий (тревога)

Проводной

Не более 15 мА

От 9 до 16 В пост. тока

12 В пост. тока

От -10 °C до 55 °C

От -20 °C до 60 °C

От 10 до 90%

29,7 x 78,1 x 24,8 мм

31,5 г

2,4–4 м

На потолке

Внутри помещения

Внешний вид

1. Передняя панель

2. Печатная плата

а. Клеммы b. Пассивный ИК-датчик

c. Светодиод d. Датчик взлома

е. Перемычка направления

L→R: только слева направо

R→L: только справа налево

ВЫКЛ: Отключение выбора направления

f. Перемычка светодиода

3. Задняя панель

Установка

Тип соединения

Примечание: Резистор подключается последовательно с датчиком.

a. Нормально замкнутый

b. Линия с двумя концевыми резисторами

Диапазон обнаружения

Включение

После подключения питания индикатор начинает часто мигать.

После завершения самопроверки детектора светодиодный

индикатор выключается, пока датчик не обнаружит движение.

О данном Руководстве

В Руководстве содержатся инструкции по эксплуатации Изделия. Фотографии, схемы, иллюстрации и прочие материалы

приведены исключительно в качестве описаний и пояснений. Информация, приведенная в Руководстве, может быть изменена

без предварительного уведомления в связи с обновлением микропрограммы или по другим причинам. Используйте

последнюю редакцию Руководства. Ее можно найти на веб-сайте компании Hikvision (https://www.hikvision.com/).

Используйте Руководство под наблюдением специалистов, обученных обслуживанию Изделия.

и все другие товарные знаки и логотипы Hikvision являются собственностью компании Hikvision в различных

юрисдикциях. Другие товарные знаки и логотипы, упоминаемые в Руководстве, являются собственностью соответствующих

владельцев.

Ограничение ответственности

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННОЕ РУКОВОДСТВО И ОПИСАНИЕ

ИЗДЕЛИЯ ВМЕСТЕ С АППАРАТНОЙ ЧАСТЬЮ, ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ И ВСТРОЕННОЙ МИКРОПРОГРАММОЙ

ПРЕДОСТАВЛЯЕТСЯ ПО ПРИНЦИПУ «КАК ЕСТЬ» И «СО ВСЕМИ НЕПОЛАДКАМИ И ОШИБКАМИ». КОМПАНИЯ HIKVISION НЕ

ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, В ТОМ ЧИСЛЕ ГАРАНТИЙ ТОВАРНОЙ ПРИГОДНОСТИ,

УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ. ПОТРЕБИТЕЛЬ ИСПОЛЬЗУЕТ ИЗДЕЛИЕ НА

СВОЙ СТРАХ И РИСК. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ HIKVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД

ПОТРЕБИТЕЛЕМ НИ ЗА ФАКТИЧЕСКИ ПОНЕСЕННЫЙ, НИ ЗА ПОСЛЕДУЮЩИЙ, КАК ПРЯМОЙ, ТАК И КОСВЕННЫЙ, УЩЕРБ,

ВКЛЮЧАЯ УБЫТКИ В ВИДЕ УПУЩЕННОЙ ПРИБЫЛИ, ПЕРЕРЫВОВ В ДЕЯТЕЛЬНОСТИ, ПОТЕРИ ДАННЫХ, ДОКУМЕНТАЦИИ ИЛИ

ПОВРЕЖДЕНИЯ СИСТЕМ, БУДЬ ТО ПО ПРИЧИНЕ НАРУШЕНИЯ ДОГОВОРА, ПРОТИВОПРАВНЫХ ДЕЙСТВИЙ (В ТОМ ЧИСЛЕ

ХАЛАТНОСТИ), НАСТУПЛЕНИЯ ОТВЕТСТВЕННОСТИ ЗА ИЗДЕЛИЕ ИЛИ ИНЫХ ОБСТОЯТЕЛЬСТВ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ

ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИИ HIKVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА И УБЫТКОВ.

ПОТРЕБИТЕЛЬ ОСОЗНАЕТ, ЧТО ИНТЕРНЕТ ПО СВОЕЙ ПРИРОДЕ ЯВЛЯЕТСЯ ИСТОЧНИКОМПОВЫШЕННОГО РИСКА БЕЗОПАСНОСТИ

И КОМПАНИЯ HIKVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СБОИ В РАБОТЕ ОБОРУДОВАНИЯ, УТЕЧКУ ИНФОРМАЦИИ И ДРУГОЙ

УЩЕРБ, ВЫЗВАННЫЙ КИБЕРАТАКАМИ, ХАКЕРАМИ, ВИРУСАМИ ИЛИ СЕТЕВЫМИ УГРОЗАМИ; ОДНАКО КОМПАНИЯ HIKVISION ПРИ

НЕОБХОДИМОСТИ ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ.

ПОТРЕБИТЕЛЬ СОГЛАШАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННОЕ ИЗДЕЛИЕ В СООТВЕТСТВИИ СО ВСЕМИ ПРИМЕНИМЫМИ ЗАКОНАМИ И

НЕСЕТ ЛИЧНУЮ ОТВЕТСТВЕННОСТЬ ЗА ИХ СОБЛЮДЕНИЕ. В ЧАСТНОСТИ, ПОТРЕБИТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА

ИСПОЛЬЗОВАНИЕ ЭТОГО ПРОДУКТА ТАКИМ СПОСОБОМ, КОТОРЫЙ НЕ НАРУШАЕТ ПРАВА ТРЕТЬИХ ЛИЦ, ВКЛЮЧАЯ, КРОМЕ

ПРОЧЕГО, ПРАВА НА ПУБЛИЧНОЕ ИСПОЛЬЗОВАНИЕ, ПРАВА НА ИНТЕЛЛЕКТУАЛЬНУЮ СОБСТВЕННОСТЬ ИЛИ ЗАЩИТУ ДАННЫХ, А

ТАКЖЕ ДРУГИЕ ПРАВА В ОТНОШЕНИИ ЛИЧНОЙ ИНФОРМАЦИИ. ПОТРЕБИТЕЛЬ ОБЯЗУЕТСЯ НЕ ИСПОЛЬЗОВАТЬ ЭТОТ ПРОДУКТ

ДЛЯ ЗАПРЕЩЕННОЙ ДЕЯТЕЛЬНОСТИ, ВКЛЮЧАЯ РАЗРАБОТКУ И ПРОИЗВОДСТВО ОРУЖИЯ МАССОВОГО УНИЧТОЖЕНИЯ,

ХИМИЧЕСКОГО ИЛИ БИОЛОГИЧЕСКОГО ОРУЖИЯ, ЛЮБЫЕ ДЕЙСТВИЯ, СВЯЗАННЫЕ С ЯДЕРНЫМИ ВЗРЫВАМИ ИЛИ

НЕБЕЗОПАСНОЙ ПЕРЕРАБОТКОЙ ЯДЕРНОГО ТОПЛИВА, А ТАКЖЕ ПОДДЕРЖКУ НАРУШЕНИЙ ПРАВ ЧЕЛОВЕКА.

В СЛУЧАЕ РАЗНОЧТЕНИЙ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПОСЛЕДНЕЕ ИМЕЕТ

ПРИОРИТЕТ.

Этот продукт и (если применимо) поставляемые аксессуары имеют маркировку "CE" и соответствуют

применимым согласованным стандартам, перечисленным в Директиве по радиооборудованию 2014/53/EU RE,

Директиве по электромагнитной совместимости 2014/30/EU EMC и Директиве по ограничению использования

опасных веществ 2011/65/EU RoHS.

ДИРЕКТИВА WEEE 2012/19/EU (по утилизации отходов электрического и электронного оборудования): продукты,

отмеченные этим символом, запрещено утилизировать в Европейском союзе в качестве несортированных

муниципальных отходов. Для надлежащей переработки возвратите этот продукт местному поставщику после

покупки эквивалентного нового оборудования или утилизируйте его в предназначенных для этого пунктах сбора

отходов. Для получения дополнительной информации посетите веб-сайт www.recyclethis.info.

Директива 2006/66/EC (по обращению с батареями): этот продукт содержит батарею, которую запрещено

утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для получения точной

информации о батарее см. документацию к продукту. Маркировка батареи может включать символы, которые

определяют ее химический состав: кадмий (Cd), свинец (Pb) или ртуть (Hg). Для надлежащей утилизации

отправьте батарею местному поставщику или передайте ее в специальный пункт приема отходов. Для получения

дополнительной информации посетите веб-сайт www.recyclethis.info.

ПРЕДУПРЕЖДЕНИЕ

Электрическая розетка должна находится рядом с устройством и должна

быть легко доступна.

Последовательный порт оборудования предназначен только для отладки.

Italiano

Specifiche

Assicurarsiche l'alimentazione soddisfi i requisti nella normativa EN 50131-6

in merito alla classe ambientale e al grado appropriato.

Non oscurare in parte o completamente il campo visivo del rilevatore.

Metodo di rilevamento

Campo di rilevamento

Angolo di rilevamento

Zone di rilevamento

Velocità rilevabile

Sensibilità

Filtro luce bianca

Compensazione digitale della temperatura

Protezione zona antistrisciamento

Elaborazione digitale

Protezione antimanomissione

Rilevamento direzionale

Uscita allarme

Indicatore LED

Metodo di trasmissione

Assorbimento

Alimentazione

Tensione tipica

Temperatura operativa

Temperatura di stoccaggio

Umidità operativa

Dimensioni (L x A x P)

Peso

Altezza di montaggio

Metodo di installazione

Scenario dell'applicazione

Infrarosso passivo

5 m

5°

0,3 - 2 m/s

Automatica

6.500 Lux

Supporto

Parte anteriore

Supporto

Normalmente chiuso

Blu (allarme)

Cablato

Max 15 mA

Da 9 a 16 V CC

12 V CC

Da -10 °C a 55 °C

Da -20 °C a 60 °C

Da 10% a 90%

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

2,4 - 4 m

Soffitto

Interno

Aspetto

1. Pannello anteriore

2. PCBA

a. Terminali b. Sensore PIR

c. Spia LED d. Manomissione

e. Direzione ponticello

S→D: solo direzione da sinistra a destra

D→S: solo direzione da destra a sinistra

OFF: disattiva la selezione della direzione

f. Ponticello LED

3. Pannello posteriore

Installazione

Tipo di collegamento

Nota: Il resistore deve essere collegato in serie con un terminale del

rilevatore.

a. Normalmente chiuso

b. Doppio cablaggio di fine linea

Campo di rilevamento

Accensione

Quando si accende il rilevatore, l'indicatore lampeggerà rapidamente.

Al termine dei test autodiagnostici, l'indicatore LED si spegne finché

viene rilevato un movimento.

Informazioni sul presente Manuale

Il presente Manuale contiene le istruzioni per l'uso e la gestione del prodotto. Le illustrazioni, i grafici e tutte le

altre informazioni che seguono hanno solo scopi illustrativi ed esplicativi. Le informazioni contenute nel Manuale

sono soggette a modifiche senza preavviso in seguito ad aggiornamenti del firmware o per altri motivi. Scaricare la

versione più recente del presente Manuale dal sito web di Hikvision (https://www.hikvision.com/).

Utilizzare il presente Manuale con la supervisione e l'assistenza di personale qualificato nel supporto del prodotto.

e gli altri marchi registrati e loghi di Hikvision sono di proprietà di Hikvision nelle varie giurisdizioni.

Gli altri marchi registrati e loghi menzionati appartengono ai rispettivi proprietari.

Esclusione di responsabilità

NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE VIGENTE, QUESTO MANUALE E IL PRODOTTO DESCRITTO,

CON IL SUO HARDWARE, SOFTWARE E FIRMWARE, SONO FORNITI "COSÌ COME SONO" E "CON TUTTI I DIFETTI E

GLI ERRORI”. HIKVISION NON RILASCIA ALCUNA GARANZIA, NÉ ESPRESSA NÉ IMPLICITA INCLUSE, SOLO A TITOLO DI

ESEMPIO, GARANZIE DI COMMERCIABILITÀ, QUALITÀ SODDISFACENTE O IDONEITÀ PER UN USO SPECIFICO.

L'UTENTE UTILIZZA IL PRODOTTO A PROPRIO RISCHIO. HIKVISION DECLINA QUALSIASI RESPONSABILITÀ VERSO

L'UTENTE IN RELAZIONE A DANNI SPECIALI,CONSEQUENZIALI E INCIDENTALI, COMPRESI, TRA GLI ALTRI, I DANNI

DERIVANTI DA MANCATO PROFITTO, INTERRUZIONE DELL'ATTIVITÀ O PERDITA DI DATI, DANNEGGIAMENTO DI

SISTEMI O PERDITA DI DOCUMENTAZIONE, DERIVANTI DA INADEMPIENZA CONTRATTUALE, ILLECITO (COMPRESA LA

NEGLIGENZA), RESPONSABILITÀ PER DANNI AI PRODOTTIO ALTRIMENTI IN RELAZIONE ALL'USO DEL PRODOTTO,

ANCHE QUALORA HIKVISION SIA STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI O PERDITE.

L'UTENTE RICONOSCE CHE LA NATURA DI INTERNET PREVEDE RISCHI DI SICUREZZA INTRINSECI E CHE HIKVISION

DECLINA QUALSIASI RESPONSABILITÀ IN RELAZIONE A FUNZIONAMENTI ANOMALI, VIOLAZIONE DELLA

RISERVATEZZA O ALTRI DANNI RISULTANTI DA ATTACCHI INFORMATICI, INFEZIONE DA VIRUS O ALTRI RISCHI LEGATI

ALLA SICUREZZA SU INTERNET; TUTTAVIA, HIKVISION FORNIRÀ TEMPESTIVO SUPPORTO TECNICO, SE NECESSARIO.

L'UTENTE ACCETTA DI UTILIZZARE IL PRODOTTO IN CONFORMITÀ A TUTTE LE LEGGI VIGENTI E DI ESSERE IL SOLO

RESPONSABILE DI TALE UTILIZZO CONFORME. IN PARTICOLARE, L'UTENTE È RESPONSABILE DEL FATTO CHE

L'UTILIZZO DEL PRODOTTO NON VIOLI DIRITTI DI TERZI COME, A SOLO TITOLO ESEMPLIFICATIVO, DIRITTI DI

PUBBLICITÀ, DIRITTI DI PROPRIETÀ INTELLETTUALE O DIRITTI RELATIVI ALLA PROTEZIONE DEI DATI E ALTRI DIRITTI

RIGUARDANTI LA PRIVACY. L’UTENTE NON DEVE UTILIZZARE IL PRODOTTO PER QUALSIASI USO FINALE VIETATO,

COMPRESI LO SVILUPPO O LA PRODUZIONE DI ARMI DI DISTRUZIONE DI MASSA, LO SVILUPPO O LA PRODUZIONE

DI ARMI CHIMICHE O BIOLOGICHE, QUALSIASI ATTIVITÀ COLLEGATA ALL'UTILIZZO DI ESPLOSIVI O COMBUSTIBILI

NUCLEARI NON SICURI OPPURE A SOSTEGNO DI VIOLAZIONI DEI DIRITTI DELL’UOMO.

IN CASO DI CONFLITTO TRA IL PRESENTE MANUALE E LA LEGGE VIGENTE, PREVARRÀ QUEST'ULTIMA.

Questo prodotto e gli eventuali accessori in dotazione sono contrassegnati con il marchio "CE" e sono

quindi conformi alle norme europee armonizzate vigenti di cui alla Direttiva RE 2014/53/UE, alla

Direttiva EMC 2014/30/UE, alla Direttiva RoHS 2011/65/UE.

2012/19/UE (Direttiva RAEE): i prodotti contrassegnati con il presente simbolo non possono essere

smaltiti come rifiuti domestici indifferenziati nell'Unioneeuropea. Per lo smaltimento corretto, restituire

il prodotto al rivenditore in occasione dell'acquisto di un nuovo dispositivo o smaltirlo nei punti di

raccolta autorizzati. Ulteriori informazioni sono disponibili sul sito www.recyclethis.info.

2006/66/CE (direttiva batterie): questo prodotto contieneuna batteria e non è possibile smaltirlo con i

rifiuti domestici indifferenziati nell'Unione europea. Consultare l a documentazione del prodotto per le

informazioni specifiche sulla batteria. La batteria è contrassegnata con il presente simbolo, che

potrebbe includere le sigle di cadmio (Cd), piombo (Pb) o mercurio (Hg). Per garantire un riciclaggio

corretto, consegnare la batteria al proprio rivenditore oppure smaltirla nei punti di raccolta designati.

Ulteriori informazioni sono disponibili sul sito www.recyclethis.info.

ATTENZIONE

La presadeve essere nellevicinanze del dispositivoed essere facilmente

accessibile.

La portaseriale del dispositivo serve solo per attività di debugging.

Español

Especificación

Utilice fuentes de alimentación que cumplan conlos requisitos de la norma

EN 50131-6 de la calificación y la clase medioambiental adecuados.

No obstruya el campo de visión del detector ni parcial ni

completamente.

Método de detección

Alcance de detección

Ángulo de detección

Zonas de detección

Velocidad detectable

Sensibilidad

Filtro de luz blanca

Compensación de temperatura digital

Protección de zona de ángulo cero

Procesamiento digital

Protección antimanipulación

Detección direccional

Salida de alarma

Piloto led

Método de transmisión

Consumo de energía

Fuente de alimentación

Tensión normal

Temperatura de funcionamiento

Temperatura de almacenamiento

Humedad de funcionamiento

Dimensiones (Ancho x Alto x Fondo)

Peso

Altura de montaje

Método de montaje

Escenarios de aplicación

Infrarrojo pasivo

5 m

5°

de 0,3 a 2 m/s

Automática

6500 Lux

Soporte

Frontal

Soporte

Normalmente cerrado

Azul (alarma)

Por cable

15 mA máx

9 a 16 VCC

12 VCC

-10 °C a 55 °C

-20 °C a 60 °C

10 % a 90 %

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

2,4 a 4 m

Techo

En interiores

Apariencia

1. Panel frontal

2. PCBA

a. Terminales b. Sensor PIR

c. Piloto led d. Antimanipulación

e. Puente de dirección

L→R: solo de izquierda a derecha

R→L: solo de derecha a izquierda

Desactiva: Desactiva la selección de dirección

f. Led del puente

3. Panel trasero

Instalación

Tipo de conexión

Nota: La resistencia se debe conectar en serie con uno de los extremos

del detector.

a. Normalmente cerrado

b. Cableado de fin de línea doble

Alcance de detección

Encendiéndose

Una vez conectada la alimentación, el indicador parpadea

rápidamente. Una vez completado el autodiagnóstico del detector, el

indicador led se apagará hasta que el detector capte un movimiento.

Sobre este manual

Este manual incluye las instrucciones de utilización y gestión del producto. Las figuras, gráficos, imágenes y cualquier otra

información que encontrará en lo sucesivo tienen únicamente fines descriptivos y aclaratorios. La información incluida en

el manual está sujeta a cambios, sin aviso previo, debido a las actualizaciones de software u otros motivos. Visite el sitio

web de Hikvision —https://www.hikvision.com/— para acceder a la última versión de este manual.

Utilice este manual con la guía y asistencia de profesionales capacitados en el soporte del producto.

y otras marcas comerciales y logotipos de Hikvision son propiedad de Hikvision en diferentes jurisdicciones.

Las demás marcas comerciales y logotipos mencionados son propiedad de sus respectivos dueños.

Descargo de responsabilidad

EN LA MEDIDA MÁXIMA PERMITIDA POR LAS LEYES APLICABLES, ESTE MANUAL Y EL PRODUCTO DESCRITO —INCLUIDOS

SU HARDWARE, SOFTWARE Y FIRMWARE— SE SUMINISTRAN «TAL CUAL» Y «CON TODOS SU FALLOS Y ERRORES».

HIKVISION NO OFRECE GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS, COMO, POR EJEMPLO: LA COMERCIABILIDAD, LA CALIDAD

SATISFACTORIA O LA IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. EL USO QUE HAGA DEL PRODUCTO CORRE BAJO

SU ÚNICO RIESGO. EN NINGÚN CASO, HIKVISION PODRÁ CONSIDERARSE RESPONSABLE ANTE USTED DE NINGÚN DAÑO

ESPECIAL, CONSECUENTE, INCIDENTAL O INDIRECTO, INCLUYENDO, ENTRE OTROS, DAÑOS POR PÉRDIDAS DE BENEFICIOS

COMERCIALES, INTERRUPCIÓN DE LA ACTIVIDAD COMERCIAL, PÉRDIDA DE DATOS, CORRUPCIÓN DE LOS SISTEMAS O

PÉRDIDA DE DOCUMENTACIÓN, YA SEA POR INCUMPLIMIENTO DEL CONTRATO, AGRAVIO (INCLUYENDO NEGLIGENCIA),

RESPONSABILIDAD DEL PRODUCTO O EN RELACIÓN CON EL USO DEL PRODUCTO, INCLUSO CUANDO HIKVISION HAYA

RECIBIDO UNA NOTIFICACIÓN DE LA POSIBILIDAD DE DICHOS DAÑOS O PÉRDIDAS.

USTED RECONOCE QUE EL USO DE INTERNET CONLLEVA RIESGOS DE SEGURIDAD INHERENTES Y HIKVISION NO TENDRÁ

NINGUNA RESPONSABILIDAD POR EL FUNCIONAMIENTO IRREGULAR, LAS FILTRACIONES DE PRIVACIDAD NI OTROS DAÑOS

RESULTANTES DE ATAQUES CIBERNÉTICOS, ATAQUES DE HACKERS, INFECCIONES DE VIRUS U OTROS RIESGOS DE

SEGURIDAD EN INTERNET; NO OBSTANTE, HIKVISION OFRECERÁ SOPORTE TÉCNICO CUANDO SEA NECESARIO.

ACEPTA USAR ESTE PRODUCTO DE CONFORMIDAD CON TODAS LAS LEYES VIGENTES Y USTED ES EL ÚNICO RESPONSABLE

DE ASEGURARSE DE QUE EL USO QUE HAGA CUMPLA CON DICHAS LEYES. EN PARTICULAR, ES SU RESPONSABILIDAD

UTILIZAR ESTE PRODUCTO DE FORMA QUE NO VULNERE LOS DERECHOS DE TERCEROS INCLUYENDO, ENTRE OTROS, LOS

DERECHOS DE PUBLICIDAD, DE PROPIEDAD INTELECTUAL O PROTECCIÓN DE DATOS Y OTROS DERECHOS DE PRIVACIDAD.

NO SE LE PERMITE UTILIZAR ESTE PRODUCTO PARA NINGÚN FIN ILEGÍTIMO COMO PUEDE SER EL DESARROLLO O LA

PRODUCCIÓN DE ARMAS DE DESTRUCCIÓN MASIVA, EL DESARROLLO O LA PRODUCCIÓN DE ARMAS QUÍMICAS O

BIOLÓGICAS, NINGUNA ACTIVIDAD RELACIONADA CON EXPLOSIVOS NUCLEARES O CICLOS DE COMBUSTIBLE NUCLEAR

PELIGROSOS, ASÍ COMO TAMPOCO PARA PERPETRAR ABUSOS DE LOS DERECHOS HUMANOS.

EN CASO DE HABER CONFLICTO ENTRE ESTE MANUAL Y LA LEGISLACIÓN VIGENTE, ESTA ÚLTIMA PREVALECERÁ.

Este producto, y en su caso también los accesorios suministrados, tienen la marca "CE" y por tanto

cumplen con las normas europeas armonizadas aplicables enumeradas en la Directiva de equipos de radio

2014/53/UE, la Directiva de compatibilidad electromagnética 2014/30/UE y la Directiva de restricción del

uso de sustancias peligrosas 2011/65/UE.

2012/19/UE (directiva RAEE, residuos de aparatos eléctricos y electromagnéticos): En la Unión Europea, los

productos marcados con este símbolo no pueden ser desechados en el sistema de basura municipal sin

recogida selectiva. Para un reciclaje adecuado, entregue este producto en el lugar de compra del equipo

nuevo equivalente o deshágase de él en el punto de recogida designado a tal efecto. Para ver más

información, visite: www.recyclethis.info.

2006/66/CE (directiva sobre baterías): Este producto lleva una batería que no puede ser desechada en el

sistema municipal de basuras sin recogida selectiva dentro de la Unión Europea. Consulte la documentación

del producto para ver la información específica de la batería. La batería tiene este símbolo impreso que

puede contener inscripciones que indiquen la presencia de cadmio (Cd), plomo (Pb) o mercurio (Hg). Para

un reciclaje adecuado, lleve la batería a su distribuidor o a un punto de recogida designado. Para ver más

información, visite: www.recyclethis.info.

PRECAUCIÓN

La toma de corriente tiene que estar cercadel equipo y ser de fácil acceso.

El puerto serie del equipo se utiliza únicamente con fines de depuración.

Deutsch

Technische Daten

Verwenden Sie nur Stromversorgungen, die den Anforderungen der

EN 50131-6 in der entsprechenden Güte- und Umweltklasse entsprechen.

Verdecken Sie das Sichtfeld des Detektors weder teilweise noch

vollständig.

Erkennungsmethode

Erkennungsbereich

Erkennungswinkel

Erkennungsbereiche

Erfassungsgeschwindigkeit

Empfindlichkeit

Weißlichtfilter

Digitale Temperaturkompensation

Kriechzonenschutz

Digitale Verarbeitung

Sabotageschutz

Direktionale Erkennung

Alarmausgang

LED-Anzeige

Übertragungsart

Stromverbrauch

Spannungsversorgung

Typische Spannung

Betriebstemperatur

Lagertemperatur

Betriebsfeuchtigkeit

Abmessungen (B x H x T)

Gewicht

Befestigungshöhe

Montageort

Anwendungsszenario

Passives Infrarot

5 m

5°

0,3 bis 2 m/s

Automatisch

6500 Lux

Unterstützt

Vorderseite

Unterstützt

Normal geschlossen

Blau (Alarm)

Verkabelung

Max. 15 mA

9 bis 16 V DC

12 V DC

-10 °C bis 55 °C

-20 °C bis 60 °C

10 % bis 90 %

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

2,4 bis 4 m

Decke

Innen

Aufbau

1. Frontplatte

2. PCBA

a. Endgeräte b. PIR-Sensor

c. LED-Betriebsanzeige d. Manipulation

e. Richtungs-Steckbrücke

L→R: Richtung nur von links nach rechts

R→L: Richtung nur von rechts nach links

AUS: Schaltet die Richtungsauswahl aus

f. LED-Steckbrücke

3. Rückwand

Installation

Anschlussart

Hinweis: Der Widerstand muss mit einem Kontakt des Melders in Reihe

geschaltet werden.

a. Normal geschlossen

b. Doppel-Leitungsabschlussverdrahtung

Erkennungsbereich

Einschalten

Nach dem Einschalten blinkt die LED schnell. Sobald der Selbsttest des

Melders abgeschlossen ist, erlischt die LED-Anzeige, bis der Melder

eine Bewegung erkennt.

Hinweise zu dieser Bedienungsanleitung

Die Bedienungsanleitung enthält Anleitungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme,

Abbildungen und alle sonstigen Informationen dienen nur der Beschreibung und Erklärung. Die Änderung der in

der Bedienungsanleitung enthaltenen Informationen ist aufgrund von Firmware-Aktualisierungen oder aus anderen

Gründen vorbehalten. Die neueste Version dieser Bedienungsanleitung finden Sie auf der Hikvision-Website

(https://www.hikvision.com/).

Bitte verwenden Sie diese Bedienungsanleitung unter Anleitung und Unterstützung von Fachleuten, die für den Support des

Produkts geschult sind.

und andere Marken und Logos von Hikvision sind das Eigentum von Hikvision in verschiedenen Ländern.

Andere hier erwähnte Marken und Logos sind Eigentum ihrer jeweiligen Inhaber.

Haftungsausschluss

DIESE BEDIENUNGSANLEITUNG UND DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND FIRMWARE

WERDEN, SOWEIT GESETZLICH ZULÄSSIG, IN DER „VORLIEGENDEN FORM“ UND MIT „ALLEN FEHLERN UND IRRTÜMERN“

BEREITGESTELLT. HIKVISION ÜBERNIMMT KEINE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH,

ABER NICHT BESCHRÄNKT AUF DIE MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT ODER EIGNUNG FÜR EINEN BESTIMMTEN

ZWECK. DIE NUTZUNG DES PRODUKTS DURCH SIE ERFOLGT AUF IHRE EIGENE GEFAHR. IN KEINEM FALL IST HIKVISION IHNEN

GEGENÜBER HAFTBAR FÜR BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIEßLICH, JEDOCH NICHT DARAUF

BESCHRÄNKT, VERLUST VON GESCHÄFTSGEWINNEN, GESCHÄFTSUNTERBRECHUNG, DATENVERLUST, SYSTEMBESCHÄDIGUNG,

VERLUST VON DOKUMENTATIONEN, SEI ES AUFGRUND VON VERTRAGSBRUCH, UNERLAUBTER HANDLUNG (EINSCHLIEßLICH

FAHRLÄSSIGKEIT), PRODUKTHAFTUNG ODER ANDERWEITIG, IN VERBINDUNG MIT DER VERWENDUNG DIESES PRODUKTS, SELBST

WENN HIKVISION ÜBER DIE MÖGLICHKEIT DERARTIGER SCHÄDEN ODER VERLUSTE INFORMIERT WAR.

SIE ERKENNEN AN, DASS DIE NATUR DES INTERNETS DAMIT VERBUNDENE SICHERHEITSRISIKEN BEINHALTET. HIKVISION

ÜBERNIMMT KEINE VERANTWORTUNG FÜR ANORMALEN BETRIEB, DATENVERLUST ODER ANDERE SCHÄDEN, DIE SICH AUS

CYBERANGRIFFEN, HACKERANGRIFFEN, VIRUSINFEKTION ODER ANDEREN SICHERHEITSRISIKEN IM INTERNET ERGEBEN.

HIKVISION WIRD JEDOCH BEI BEDARF ZEITNAH TECHNISCHEN SUPPORT LEISTEN.

SIE ERKLÄREN SICH DAMIT EINVERSTANDEN, DIESES PRODUKT IN ÜBEREINSTIMMUNG MIT ALLEN ANWENDBAREN GESETZEN ZU

NUTZEN UND DASS SIE ALLEIN DAFÜR VERANTWORTLICH SIND, DASS IHRE NUTZUNG DEN GELTENDEN GESETZEN ENTSPRICHT.

INSBESONDERE SIND SIE DAFÜR VERANTWORTLICH, DIESES PRODUKT SO ZU VERWENDEN, DASS DIE RECHTE DRITTER NICHT

VERLETZT WERDEN, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF VERÖFFENTLICHUNGSRECHTE, DIE RECHTE AN GEISTIGEM

EIGENTUM ODER DEN DATENSCHUTZ UND ANDERE PERSÖNLICHKEITSRECHTE. SIE DÜRFEN DIESES PRODUKT NICHT FÜR

VERBOTENE ZWECKE VERWENDEN, EINSCHLIESSLICH DER ENTWICKLUNG ODER HERSTELLUNG VON

MASSENVERNICHTUNGSWAFFEN, DER ENTWICKLUNG ODER HERSTELLUNG CHEMISCHER ODER BIOLOGISCHER WAFFEN, JEGLICHER

AKTIVITÄTEN IN BEZUG AUF NUKLEARE SPRENGSTOFFE ODER UNSICHERE NUKLEARE BRENNSTOFFKREISLÄUFE ODER DIE

FÖRDERUNG VON MENSCHENRECHTSVERLETZUNGEN.

IM FALL VON WIDERSPRÜCHEN ZWISCHEN DIESER BEDIENUNGSANLEITUNG UND GELTENDEM RECHT IST LETZTERES MASSGEBLICH.

Dieses Produkt und – sofern zutreffend – das mitgelieferte Zubehör sind mit „CE“ gekennzeichnet und

entsprechen daher den geltenden harmonisierten europäischen Normen gemäß der RE-Richtlinie 2014/53/EU,

der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie 2011/65/EU.

2012/19/EU (Elektroaltgeräte-Richtlinie): Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen

innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden. Für korrektes Recycling geben Sie

dieses Produkt an Ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen.

Weitere Informationen finden Sie unter: www.recyclethis.info.

2006/66/EC (Batterierichtlinie): Dieses Produkt enthält eine Batterie, die innerhalb der Europäischen Union nicht

mit dem Hausmüll entsorgt werden darf. Siehe Produktdokumentation für spezifische Hinweise zu Batterien. Die

Batterie ist mit diesem Symbol gekennzeichnet, das auch eine Kennzeichnung für Cadmium (Cd), Blei (Pb) oder

Quecksilber (Hg) enthalten kann. Für ein ordnungsgemäßes Recycling geben Sie die Batterie bei Ihrem Handler

oder bei einer ausgewiesenen Sammelstelle ab. Weitere Informationen finden Sie unter: www.recyclethis.info.

ACHTUNG

Die Steckdose sollte sich in der Nähe des Geräts befinden und muss einfach

zugänglich sein.

Die serielle Schnittstelle des Gerätswird nur zur Fehlersuche verwendet.

Ελληνικά

Προδιαγραφές

Χρησιμοποιείτε τροφοδοτικά που συμμορφώνονται με τις απαιτήσεις του

προτύπου EN 50131-6 στην κατάλληλη βαθμίδα και περιβαλλοντική κατηγορία.

Μην καλύπτετε μερικώς ή πλήρως το οπτικό πεδίο του ανιχνευτή.

Μέθοδος ανίχνευσης

Εύρος ανίχνευσης

Γωνία ανίχνευσης

Ζώνες ανίχνευσης

Ανιχνεύσιμη ταχύτητα

Ευαισθησία

Φίλτρο λευκού φωτισμού

Ψηφιακή αντιστάθμιση θερμοκρασίας

Προστασία ζώνης ερπυσμού

Ψηφιακή επεξεργασία

Προστασία παραποίησης

Κατευθυντική ανίχνευση

Αποτέλεσμα συναγερμού

Ενδεικτική λυχνία LED

Μέθοδος μετάδοσης

Κατανάλωση ρεύματος

Τροφοδοσία

Τυπική τάση

Θερμοκρασία λειτουργίας

Θερμοκρασία φύλαξης

Υγρασία λειτουργίας

Διαστάσεις (Π x Υ x Β)

Βάρος

Ύψος στερέωσης

Μέθοδος στερέωσης

Σενάριο εφαρμογής

Παθητική υπερύθρων

5 m

5°

0,3~2 m/s

Αυτόματα

6500 Lux

Υποστήριξη

Μπροστά

Υποστήριξη

Κανονικά κλειστό

Μπλε (Συναγερμός)

Ενσύρματο

15 mA μέγ.

9 έως 16 VDC

12 VDC

-10 °C έως 55 °C

-20 °C έως 60 °C

10% έως 90%

29,7mm x 78,1mm x 24,8 mm

31,5 g

2,4 έως 4 m

Οροφή

Εσωτερική όψη

Εμφάνιση

1. Μπροστινό πλαίσιο

2. PCBA

a. Τερματικά b. Αισθητήρας PIR

c. Ενδεικτική λυχνία LED d. Παραβίαση

e. Βραχυκυκλωτήρας κατεύθυνσης

L→R: μόνο κατεύθυνση από αριστερά προς τα δεξιά

R→L: μόνο κατεύθυνση από δεξιά προς τα αριστερά

Απενεργοποιημένο: Απενεργοποιεί την επιλογή κατεύθυνσης

f. Βραχυκυκλωτήρας LED

3. Πίσω πλαίσιο

Εγκατάσταση

Τύπος σύνδεσης

Σημείωση: Ο αντιστάτης πρέπει να συνδέεται σε σειρά με ένα άκρο

του ανιχνευτή.

a. Κανονικά κλειστό

b. Καλωδίωση διπλού τερματισμού γραμμής

Εύρος ανίχνευσης

Ενεργοποίηση

Μετά την ενεργοποίηση, η ενδεικτική λυχνία αναβοσβήνει γρήγορα.

Μόλις ολοκληρωθεί η αυτο-διάγνωση του ανιχνευτή, η ενδεικτική

λυχνία LED θα σβήσει έως ότου ο ανιχνευτής ανιχνεύσει κίνηση.

Πληροφορίες για το παρόν εγχειρίδιο

Το Εγχειρίδιο περιλαμβάνει οδηγίες για τη χρήση και τη διαχείριση του Προϊόντος. Οι φωτογραφίες, τα διαγράμματα, οι

εικόνες και όλες οι άλλες πληροφορίες που ακολουθούν προορίζονται μόνο για περιγραφή και επεξήγηση. Οι πληροφορίες

που περιέχονται στο Εγχειρίδιο υπόκεινται σε αλλαγές, χωρίς προειδοποίηση, λόγω ενημερώσεων υλικολογισμικού ή για

άλλους λόγους. Βρείτε την τελευταία έκδοση αυτού του Εγχειριδίου στον ιστότοπο της Hikvision (https://www.hikvision.com/).

Συνιστάται να χρησιμοποιήσετε το παρόν Εγχειρίδιο υπό την καθοδήγηση και τη βοήθεια επαγγελματιών εκπαιδευμένων στην

υποστήριξη του Προϊόντος.

και άλλα εμπορικά σήματα και λογότυπα της Hikvision αποτελούν ιδιοκτησία της Hikvision σε διάφορες

δικαιοδοσίες. Λοιπά εμπορικά σήματα και λογότυπα που αναφέρονται αποτελούν ιδιοκτησία των αντίστοιχων ιδιοκτητών.

Αποποίηση ευθυνών

ΣΤΟΝ ΜΕΓΙΣΤΟ ΒΑΘΜΟ ΠΟΥ ΕΠΙΤΡΕΠΕΤΑΙ ΑΠΟ ΤΟ ΙΣΧΥΟΝ ΔΙΚΑΙΟ, ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ ΤΟ ΠΡΟΪΟΝ ΠΟΥ ΠΕΡΙΓΡΑΦΕΤΑΙ,

ΜΑΖΙ ΜΕ ΤΟΝ ΥΛΙΚΟ ΕΞΟΠΛΙΣΜΟ, ΤΟ ΛΟΓΙΣΜΙΚΟ ΚΑΙ ΤΟ ΥΛΙΚΟΛΟΓΙΣΜΙΚΟ, ΠΑΡΕΧΟΝΤΑΙ «ΩΣ ΕΧΟΥΝ» ΚΑΙ «ΜΕ ΟΛΑ ΤΑ

ΣΦΑΛΜΑΤΑ ΚΑΙ ΒΛΑΒΕΣ». Η HIKVISION ΔΕΝ ΠΑΡΕΧΕΙ ΕΓΓΥΗΣΕΙΣ, ΡΗΤΕΣ Ή ΣΙΩΠΗΡΕΣ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΕΝΔΕΙΚΤΙΚΑ,

ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ, ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΠΟΙΟΤΗΤΑΣ, Ή ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. Η ΧΡΗΣΗ ΤΟΥ

ΠΡΟΪΟΝΤΟΣ ΑΠΟ ΕΣΑΣ ΓΙΝΕΤΑΙ ΜΕ ΔΙΚΟ ΣΑΣ ΚΙΝΔΥΝΟ. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ Η HIKVISION ΔΕΝ ΕΙΝΑΙ ΥΠΕΥΘΥΝΗ ΑΠΕΝΑΝΤΙ

ΣΑΣ ΓΙΑ ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΕΙΔΙΚΗ, ΑΠΟΘΕΤΙΚΗ, ΣΥΜΠΤΩΜΑΤΙΚΗ Ή ΕΜΜΕΣΗ ΖΗΜΙΑ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΜΕΤΑΞΥ

ΑΛΛΩΝ, ΖΗΜΙΩΝ ΓΙΑ ΑΠΩΛΕΙΑ ΕΠΙΧΕΙΡΗΜΑΤΙΚΩΝ ΚΕΡΔΩΝ, ΔΙΑΚΟΠΗ ΕΠΙΧΕΙΡΗΜΑΤΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Ή ΑΠΩΛΕΙΑ ΔΕΔΟΜΕΝΩΝ,

ΚΑΤΑΣΤΡΟΦΗ ΣΥΣΤΗΜΑΤΩΝ, Ή ΑΠΩΛΕΙΑ ΤΕΚΜΗΡΙΩΣΗΣ, ΒΑΣΕΙ ΑΘΕΤΗΣΗΣ ΣΥΜΒΑΣΗΣ, ΑΔΙΚΟΠΡΑΞΙΑΣ

(ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ ΤΗΣ ΑΜΕΛΕΙΑΣ), ΕΥΘΥΝΗΣ ΑΠΟΖΗΜΙΩΣΗΣ ΠΡΟΪΟΝΤΟΣ, Ή ΑΛΛΩΣ ΠΩΣ, ΑΚΟΜΗ ΚΑΙ ΕΑΝ Η

HIKVISION ΕΧΕΙ ΕΝΗΜΕΡΩΘΕΙ ΓΙΑ ΤΗΝ ΠΙΘΑΝΟΤΗΤΑ ΤΕΤΟΙΩΝ ΖΗΜΙΩΝ Ή ΑΠΩΛΕΙΩΝ.

ΑΝΑΓΝΩΡΙΖΕΤΕ ΟΤΙ Η ΦΥΣΗ ΤΟΥ ΔΙΑΔΙΚΤΥΟΥ ΕΝΕΧΕΙ ΕΓΓΕΝΕΙΣ ΚΙΝΔΥΝΟΥΣ ΑΣΦΑΛΕΙΑΣ, ΚΑΙ Η HIKVISION ΔΕΝ ΑΝΑΛΑΜΒΑΝΕΙ

ΟΥΔΕΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΜΗ ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ, ΔΙΑΡΡΟΗ ΑΠΟΡΡΗΤΩΝ ΔΕΔΟΜΕΝΩΝ Ή ΑΛΛΕΣ ΖΗΜΙΕΣ ΠΟΥ ΠΡΟΚΥΠΤΟΥΝ

ΛΟΓΩ ΚΥΒΕΡΝΟ-ΕΠΙΘΕΣΗΣ, ΕΠΙΘΕΣΗΣ ΧΑΚΕΡ, ΜΟΛΥΝΣΗΣ ΑΠΟ ΙΟ Ή ΑΛΛΟΥΣ ΔΙΑΔΙΚΤΥΑΚΟΥΣ ΚΙΝΔΥΝΟΥΣ ΑΣΦΑΛΕΙΑΣ. ΩΣΤΟΣΟ, Η

HIKVISION ΘΑ ΠΑΡΕΧΕΙ ΕΓΚΑΙΡΗ ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ, ΕΦ’ ΟΣΟΝ ΑΠΑΙΤΗΘΕΙ.

ΣΥΜΦΩΝΕΙΤΕ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΟ ΤΟ ΠΡΟΪΟΝ ΣΕ ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΟΛΟΥΣ ΤΟΥΣ ΙΣΧΥΟΝΤΕΣ ΝΟΜΟΥΣ, ΚΑΙ ΘΑ ΕΧΕΤΕ

ΤΗΝ ΑΠΟΚΛΕΙΣΤΙΚΗ ΕΥΘΥΝΗ ΝΑ ΔΙΑΣΦΑΛΙΖΕΤΕ ΟΤΙ Η ΧΡΗΣΗ ΣΑΣ ΣΥΜΦΩΝΕΙ ΜΕ ΤΟ ΙΣΧΥΟΝ ΔΙΚΑΙΟ. ΕΙΔΙΚΑ, ΕΙΣΤΕ ΥΠΕΥΘΥΝΟΙ

ΓΙΑ ΤΗ ΧΡΗΣΗ ΑΥΤΟΥ ΤΟΥ ΠΡΟΪΟΝΤΟΣ ΜΕ ΤΡΟΠΟ ΠΟΥ ΔΕΝ ΠΑΡΑΒΙΑΖΕΙ ΤΑ ΔΙΚΑΙΩΜΑΤΑ ΤΡΙΤΩΝ ΜΕΡΩΝ,

ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΕΝΔΕΙΚΤΙΚΑ, ΔΙΚΑΙΩΜΑΤΩΝ ΔΗΜΟΣΙΟΤΗΤΑΣ, ΔΙΚΑΙΩΜΑΤΩΝ ΠΝΕΥΜΑΤΙΚΗΣ ΙΔΙΟΚΤΗΣΙΑΣ, Ή

ΠΡΟΣΤΑΣΙΑΣ ΔΕΔΟΜΕΝΩΝ ΚΑΙ ΑΛΛΩΝ ΔΙΚΑΙΩΜΑΤΩΝ ΑΠΟΡΡΗΤΟΥ. ΔΕΝ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΟ ΤΟ ΠΡΟΪΟΝ ΓΙΑ

ΟΠΟΙΑΔΗΠΟΤΕ ΑΠΑΓΟΡΕΥΜΕΝΗ ΤΕΛΙΚΗ ΧΡΗΣΗ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ ΤΗΣ ΑΝΑΠΤΥΞΗΣ Ή ΠΑΡΑΓΩΓΗΣ ΟΠΛΩΝ ΜΑΖΙΚΗΣ

ΚΑΤΑΣΤΡΟΦΗΣ, ΤΗΣ ΑΝΑΠΤΥΞΗΣ Ή ΠΑΡΑΓΩΓΗΣ ΧΗΜΙΚΩΝ Ή ΒΙΟΛΟΓΙΚΩΝ ΟΠΛΩΝ, ΤΥΧΟΝ ΔΡΑΣΤΗΡΙΟΤΗΤΩΝ ΣΕ ΠΛΑΙΣΙΟ ΠΟΥ

ΣΧΕΤΙΖΕΤΑΙ ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΕΚΡΗΚΤΙΚΑ ΠΥΡΗΝΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Ή ΜΗ ΑΣΦΑΛΟΥΣ ΚΥΚΛΟΥ ΠΥΡΗΝΙΚΩΝ ΚΑΥΣΙΜΩΝ, Ή ΠΡΟΣ

ΥΠΟΣΤΗΡΙΞΗ ΠΑΡΑΒΙΑΣΕΩΝ ΤΩΝ ΑΝΘΡΩΠΙΝΩΝ ΔΙΚΑΙΩΜΑΤΩΝ.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΤΥΧΟΝ ΔΙΕΝΕΞΕΩΝ ΜΕΤΑΞΥ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΓΧΕΙΡΙΔΙΟΥ ΚΑΙ ΤΗΣ ΙΣΧΥΟΥΣΑΣ ΝΟΜΟΘΕΣΙΑΣ, ΠΡΟΤΕΡΑΙΟΤΗΤΑ

ΕΧΕΙ Η ΔΕΥΤΕΡΗ.

Το προϊόν και - όπου ισχύει - τα παρεχόμενα εξαρτήματα φέρουν τη σήμανση «CE» και άρα είναι σύμφωνα με τα

ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα που αναφέρονται στην Οδηγία RE 2014/53/ΕΕ, την Οδηγία EMC

2014/30/ΕΕ και την Οδηγία RoHS 2011/65/ΕΕ.

2012/19/ΕΕ (Οδηγία WEEE): Τα προϊόντα που φέρουν το συγκεκριμένο σύμβολο δεν επιτρέπεται να απορρίπτονται

με τα μη ταξινομημένα δημοτικά απόβλητα στην Ευρωπαϊκή Ένωση. Για σωστή ανακύκλωση, επιστρέψτε το προϊόν

στον τοπικό προμηθευτή, κατά την αγορά αντίστοιχου νέου εξοπλισμού ή απορρίψτε το σε εγκεκριμένα σημεία

συλλογής. Για περισσότερες πληροφορίες: www.recyclethis.info.

2006/66/ΕΚ (Οδηγία περί μπαταριών): Το παρόν προϊόν περιέχει μπαταρία η οποία δεν επιτρέπεται να

απορρίπτεται με τα μη ταξινομημένα δημοτικά απόβλητα στην Ευρωπαϊκή Ένωση. Ανατρέξτε στην τεκμηρίωση του

προϊόντος για συγκεκριμένες πληροφορίες μπαταρίας. Η μπαταρία φέρει το συγκεκριμένο σύμβολο, το οποίο

ενδέχεται να περιλαμβάνει γράμματα που υποδηλώνουν την παρουσία καδμίου (Cd), μολύβδου (Pb) ή

υδραργύρου (Hg). Για σωστή ανακύκλωση, επιστρέψτε την μπαταρία στον προμηθευτή σας ή σε καθορισμένο

σημείο συλλογής. Για περισσότερες πληροφορίες: www.recyclethis.info.

ΠΡΟΣΟΧΗ

Η πρίζα πρέπει να είναι εγκατεστημένη κοντά στον εξοπλισμό και να είναι

εύκολα προσβάσιμη.

Η σειριακή θύρα του εξοπλισμού χρησιμοποιείται μόνο για εντοπισμό

σφαλμάτων.

Hrvatski

Specifikacija

Rabite napajanje u skladu sa zahtjevima norme EN 50131-6 odgovarajućeg

stupnja i klase zaštite okoliša.

Nemojte djelomično ili potpuno zaklanjati vidno polje detektora.

Metoda detekcije

Raspon detekcije

Kut detekcije pokreta

Zone detekcije pokreta

Brzina koju je moguće detektirati

Osjetljivost

Filtar bijelog svjetla

Digitalna temperaturna kompenzacija

Zaštita zone puzanja

Digitalna obrada

Zaštita od neovlaštene izmjene

Otkrivanje smjera

Izlaz alarma

LED indikator

Metoda prijenosa

Potrošnja energije

Napajanje

Standardni napon

Ograničenje temperature

Temperatura skladištenja

Vlažnost

Dimenzije (Š x V x D)

Težina

Visina za postavljanje

Mjesto za postavljanje

Upotreba

Pasivni infracrveni senzor

5 m

5°

0,3~2 m/s

Automatski

6500 Lux

Podrška

Prednja

Podrška

Obično zatvoreno

Plavo (Alarm)

Žično

Maks. 15 mA

9 do 16 V istosmjerne struje

12 V istosmjerne struje

-10 °C do 55 °C

-20 °C do 60 °C

10 % do 90 %

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

2,4 m do 4 m

Strop

U zatvorenom prostoru

Izgled

1. Prednja ploča

2. PCBA

a. Stezaljke b. Pasivni infracrveni senzor

c. LED indikator d. Zaštita od neovlaštene izmjene

e. Kratkospojnik smjera

L→R: samo slijeva nadesno

R→L: samo zdesna nalijevo

ISKLJUČENO: Isključuje odabir smjera

f. Kratkospojnik LED-a

3. Stražnja ploča

Postavljanje

Vrsta veze

Napomena: Otpornik mora biti povezan u seriju s jednim krajem

detektora.

a. Obično zatvoreno

b. Dvostruko OEL ožičenje

Raspon detekcije

Uključivanje

Nakon uključivanja indikator će početi brzo treptati. Kad završi

samotestiranje detektora, LED indikator će se ugasiti sve dok detektor

ne otkrije kretanje.

O Priručniku

Priručnik uključuje upute za uporabu i upravljanje proizvodom. Slike, dijagrami i sve ostale informacije u daljnjem

tekstu služe samo u svrhu opisa i objašnjenja. Informacije sadržane u ovom Priručniku podložne su izmjeni, bez

upozorenja, zbog ažuriranja ugrađenog softvera ili drugih razloga. Molimo potražite najnoviju verziju ovog

priručnika na web stranici Hikvision (https://www.hikvision.com/).

Molimo koristite ovaj priručnik uz smjernice i pomoć stručnjaka obučenih za podršku proizvodu.

i drugi zaštitni znaci i logotipi tvrtke Hikvision vlasništvo su tvrtke Hikvision u raznim državama. Drugi

navedeni zaštitni znaci i logotipi u pojedinačnom su vlasništvu.

Odricanje

DO MAKSIMALNOG OBUJMA DOZVOLJENOG PRIMJENJIVIM ZAKONOM, OVAJ PRIRUČNIK I OPISANI PROIZVOD, SA

SVOJIM HARDVEROM, SOFTVEROM I FIRMVEROM DAJU SE „KAKVI JESU“ I „SA SVIM GREŠKAMA I POGREŠKAMA“.

HIKVISION NE DAJE JAMSTVA, IZRIČITA ILI PODRAZUMIJEVANA, UKLJUČUJUĆI BEZ OGRANIČENJA, PRODAJNOST,

ZADOVOLJAVAJUĆU KVALITETU ILI PRIKLADNOST ZA ODREĐENU SVRHU. PROIZVOD KORISTITE NA VLASTITI RIZIK.

TVRTKA HIKVISION NI U KOJEM SLUČAJU NIJE ODGOVORNA ZA BILO KOJU POSEBNU, POSLJEDIČNU, SPOREDNU ILI

NEIZRAVNU ŠTETU, UKLJUČUJUĆI, IZMEĐU OSTALIH, ŠTETU ZA GUBITAK POSLOVNE DOBITI, PREKID POSLOVANJA,

ILI GUBITKA PODATAKA, KORUPCIJE SUSTAVA, ILI GUBITKA DOKUMENTACIJE, BILO TEMELJENO NA POVREDI

UGOVORA, DELIKTU (UKLJUČUJUĆI NEHAJ), ODGOVORNOSTI ZA PROIZVOD, ILI INAČE U VEZI S KORIŠTENJEM

PROIZVODA, ČAK I AKO JE HIKVISION BIO UPOZOREN NA MOGUĆNOST TAKVIH ŠTETA ILI GUBITKA.

PRIZNAJETE DA PRIRODA INTERNETA PREDSTAVLJA NEPOSREDNE SIGURNOSNE RIZIKE, I HIKVISION NE PREUZIMA

NIKAKVU ODGOVORNOST ZA NEUOBIČAJEN RAD, POVREDU PRIVATNOSTI ILI DRUGE ŠTETE PROIZAŠLE IZ CYBER

NAPADA, NAPADA HAKERA, ZARAZE VIRUSOM ILI DRUGIH SIGURNOSNIH INTERNETSKIH RIZIKA; MEĐUTIM,

HIKVISION ĆE OSIGURATI PRAVOVREMENU TEHNIČKU PODRŠKU AKO JE POTREBNO.

PRIHVAĆATE KORISTITI OVAJ PROIZVOD U SKLADU SA SVIM PRIMJENJIVIM ZAKONIMA, I VI STE ISKLJUČIVO DUŽNI

OSIGURATI DA JE VAŠE KORIŠTENJE U SKLADU SA PRIMJENJIVIM ZAKONOM. OSOBITO STE ODGOVORNI ZA

UPORABU OVOG PROIZVODA NA NAČIN KOJI NE KRŠI PRAVA TREĆIH STRANA, UKLJUČUJUĆI, BEZ OGRANIČENJA,

PRAVA JAVNOSTI, INTELEKTUALNA VLASNIŠTVA ILI ZAŠTITU PODATAKA ILI OSTALA PRAVA PRIVATNOSTI. OVAJ

PROIZVOD NE SMIJETE RABITI ZA BILO KOJU ZABRANJENU KRAJNJU UPORABU, UKLJUČUJUĆI RAZVOJ ILI

PROIZVODNJU ORUŽJA ZA MASOVNO UNIŠTAVANJE, RAZVOJ ILI PROIZVODNJU KEMIJSKOG ILI BIOLOŠKOG ORUŽJA,

BILO KOJE AKTIVNOSTI U KONTEKSTU ILI POVEZANO S NUKLEARNIM EKSPLOZIVIMA ILI NESIGURNIM NUKELARNIM

GORIVNIM CIKLUSOM ILI ZA PODRŠKU ZLOUPOTREBE LJUDSKIH PRAVA.

U SLUČAJU BILO KAKVIH SUKOBA IZMEĐU OVOG PRIRUČNIKA I VAŽEĆEG ZAKONA, ZAKON ĆE PREVLADATI.

Ovaj proizvod i – ako je primjenjivo – priloženi dodaci označeni su oznakom „CE”, te su stoga u skladu s

primjenjivim usklađenim europskim normama navedenim u RE Direktivi 2014/53/EU, Direktivi

2014/30/EU o elektromagnetskoj kompatibilnosti, Direktivi 2011/65/EU o ograničenju uporabe

određenih opasnih tvari u električnoj i elektroničkoj opremi.

Direktivi 2012/19/EU o otpadnoj električnoj i elektroničkoj opremi (OEEO): Proizvodi označeni ovim

simbolom ne mogu se odlagati kao nerazvrstani komunalni otpad u Europskoj uniji. Za pravilnu

reciklažu, vratite ovaj proizvod lokalnom dobavljaču pri kupnji istovjetne nove opreme, ili ga odložite na

mjestima predviđenim za prikupljanje. Za više informacija posjetite: www.recyclethis.info.

2006/66/EC (direktiva o baterijama): Ovaj proizvod sadrži bateriju koja se ne može odlagati kao

nerazvrstani komunalni otpad u Europskoj uniji. Pogledajte dokumentaciju proizvoda za određene

informacije o baterijama. Baterija je označena ovim simbolom, koji može uključivati slova koja

označavaju kadmij (Cd), olovo (Pb) ili živu (Hg). Za pravilno recikliranje vratite bateriju dobavljaču ili na

određeno mjesto za prikupljanje. Za više informacija posjetite: www.recyclethis.info.

OPREZ

Utičnica mora biti ugrađena u blizini opreme i mora biti lako dostupna.

Serijski priključak opreme koristi se isključivo za ispravljanje pogrešaka.

Slovenčina

Špecifikácie

Používajte zdroje napájania, ktoré vyhovujú požiadavkám normy EN 50131-6

a sú vhodnej technickej a environmentálnej triedy.

Neprekrývajte zorné pole detektora ani čiastočne ani úplne.

Metóda detekcie

Rozsah detekcie

Detekčný uhol

Detekčné zóny

Detekčná rýchlosť

Citlivosť

Filter bieleho svetla

Digitálna kompenzácia teploty

Ochrana zóny lezenia

Digitálne spracovanie

Ochrana pred manipuláciou

Detekcia smeru

Výstup alarmu

Indikátor LED

Spôsob prenosu

Spotreba energie

Zdroj napájania

Typické napätie

Prevádzková teplota

Teplota uskladnenia

Prevádzková vlhkosť

Rozmery (Š x D x H)

Hmotnosť

Montážna výška

Metóda montáže

Možnosť použitia

Pasívny infračervený snímač

5 m

5°

0,3 – 2 m/s

Automatický

6 500 lx

Technická podpora

Predný

Technická podpora

Normálne prepojenie

Modrá (alarm)

Po kábli

Max. 15 mA

9 až 16 V DC

12 V DC

-10 °C až 55 °C

-20 °C až 60 °C

10 % až 90 %

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

2,4 až 4 m

Strop

Vnútorné prostredie

Vzhľad

1. Predný panel

2. PCBA

a. Koncovky b. Pasívny infračervený snímač

c. Kontrolka LED d. Kontakt manipulácie

e. Prepojenie na zmenu smeru

L→R: smer iba zľava doprava

R→L: smer iba sprava doľava

VYPNUTÉ: Vypne vybraný smer

f. Prepojenie LED

3. Zadný panel

Inštalácia

Typ pripojenia

Poznámka: Odporník musí byť zapojený do série s jedným koncom

detektora.

a. Normálne prepojenie

b. Zapojenie dvojitého konca vedenia

Rozsah detekcie

Zapnutie

Po zapnutí bude indikátor rýchlo blikať. Po dokončení automatického

testu detektora LED indikátor zhasne, kým detektor nezistí nejaký

pohyb.

Informácie o tomto návode

Táto príručka obsahuje pokyny na používanie a správu produktu. Obrázky, grafy, nákresy a všetky ďalšie informácie, ktoré

sú v ňom uvedené, slúžia len na opis a vysvetlenie. Informácie uvedené v návode sa môžu zmeniť bez predchádzajúceho

upozornenia v dôsledku aktualizácií firmvéru alebo iných príčin. Najnovšiu verziu tohto návodu nájdete na webovej stránke

spoločnosti Hikvision (https://www.hikvision.com/).

Používajte tento návod v súlade s pokynmi a radami odborníkov, ktorí sú vyškolení na obsluhu produktu.

a iné ochranné známky a logá spoločnosti Hikvision sú vlastníctvom spoločnosti Hikvision v rôznych

jurisdikciách. Iné ochranné známky a logá sú vlastníctvom príslušných majiteľov.

Odmietnutie zodpovednosti

V MAXIMÁLNOM MOŽNOM ROZSAHU, KTORÝ POVOĽUJÚ PRÍSLUŠNÉ PRÁVNE PREDPISY, SA TÁTO PRÍRUČKA A OPÍSANÝ

PRODUKT SPOLU S JEHO HARDVÉROM, SOFTVÉROM A FIRMVÉROM, DODÁVAJÚ V STAVE „AKO SÚ“ A „SO VŠETKÝMI

PORUCHAMI A CHYBAMI“. SPOLOČNOSŤ HIKVISION NEPOSKYTUJE ŽIADNE VÝSLOVNÉ ANI PREDPOKLADANÉ ZÁRUKY, OKREM

INÉHO OHĽADOM PREDAJNOSTI, USPOKOJIVEJ KVALITY ALEBO VHODNOSTI NA KONKRÉTNY ÚČEL. POUŽÍVANIE PRODUKTU

JE NA VAŠE VLASTNÉ RIZIKO. SPOLOČNOSŤ HIKVISION V ŽIADNOM PRÍPADE NENESIE ZODPOVEDNOSŤ ZA ŽIADNE

OSOBITNÉ, NÁSLEDNÉ, NÁHODNÉ ALEBO NEPRIAME ŠKODY, OKREM INÉHO VRÁTANE ŠKÔD Z UŠLÉHO PODNIKATEĽSKÉHO

ZISKU, PRERUŠENIA PODNIKANIA, STRATY ÚDAJOV, POŠKODENIA SYSTÉMOV ALEBO STRATY DOKUMENTÁCIE, ČI UŽ NA

ZÁKLADE PORUŠENIA ZMLUVY, PREČINU (VRÁTANE NEDBALOSTI), ZODPOVEDNOSTI ZA PRODUKT ALEBO INAK V SÚVISLOSTI

S POUŽÍVANÍM PRODUKTU, A TO ANI V PRÍPADE, AK BOLA SPOLOČNOSŤ HIKVISION UPOZORNENÁ NA MOŽNOSŤ TAKÝCHTO

ŠKÔD.

UZNÁVATE, ŽE Z POVAHY INTERNETU VYPLÝVAJÚ INHERENTNÉ BEZPEČNOSTNÉ RIZIKÁ A SPOLOČNOSŤ HIKVISION NENESIE

ŽIADNU ZODPOVEDNOSŤ ZA NEŠTANDARDNÚ PREVÁDZKU, ÚNIK OSOBNÝCH ÚDAJOV ANI ZA INÉ ŠKODY V DÔSLEDKU

KYBERNETICKÉHO ÚTOKU, HAKERSKÉHO ÚTOKU, VÍRUSOVEJ INFEKCIE ALEBO INÝCH BEZPEČNOSTNÝCH RIZÍK SIETE

INTERNET; V PRÍPADE POTREBY VŠAK SPOLOČNOSŤ HIKVISION POSKYTNE VČASNÚ TECHNICKÚ PODPORU.

SÚHLASÍTE S POUŽÍVANÍM TOHTO PRODUKTU V SÚLADE SO VŠETKÝMI PLATNÝMI ZÁKONMI A NESIETE VÝHRADNÚ

ZODPOVEDNOSŤ ZA ZABEZPEČENIE, ABY STE PRODUKT POUŽÍVALI V SÚLADE S PLATNÝMI ZÁKONMI. OBZVLÁŠŤ STE

ZODPOVEDNÍ ZA POUŽÍVANIE TOHTO PRODUKTU SPÔSOBOM, KTORÝ NEPORUŠUJE PRÁVA TRETÍCH STRÁN, OKREM INÉHO

PRÁVA PUBLICITY, PRÁVA DUŠEVNÉHO VLASTNÍCTVA, PRÁVA NA OCHRANU ÚDAJOV A INÉ PRÁVA NA OCHRANU

SÚKROMIA. TENTO PRODUKT NESMIETE POUŽÍVAŤ NA ŽIADNE ZAKÁZANÉ ÚČELY VRÁTANE VÝVOJA ALEBO VÝROBY ZBRANÍ

HROMADNÉHO NIČENIA, VÝVOJA ALEBO VÝROBY CHEMICKÝCH ALEBO BIOLOGICKÝCH ZBRANÍ, AKÝCHKOĽVEK AKTIVÍT V

SÚVISLOSTI S AKOUKOĽVEK JADROVOU VÝBUŠNINOU ALEBO NEBEZPEČNÝM CYKLOM JADROVÉHO PALIVA, ALEBO NA

PODPORU ZNEUŽÍVANIA ĽUDSKÝCH PRÁV.

V PRÍPADE AKÉHOKOĽVEK NESÚLADU MEDZI TOUTO PRÍRUČKOU A PRÍSLUŠNÝMI PRÁVNYMI PREDPISMI MAJÚ PREDNOSŤ

PRÍSLUŠNÉ PRÁVNE PREDPISY.

Tento výrobok a dodané príslušenstvo, ak je to relevantné, sú takisto označené značkou „CE“, takže sú v súlade

s príslušnými harmonizovanými európskymi normami uvedenými v smernici o rádiových zariadeniach

2014/53/EÚ, smernici o elektromagnetickej kompatibilite 2014/30/EÚ a smernici o obmedzení používania

určitých nebezpečných látok v elektrických a elektronických zariadeniach 2011/65/EÚ.

2012/19/EÚ (smernica o odpade z elektrických a elektronických zariadení): Produkty označené týmto symbolom

sa v rámci Európskej únie nesmú likvidovať spolu s netriedeným komunálnym odpadom. Po zakúpení

ekvivalentného nového zariadenia zrecyklujte produkt tým, že ho odovzdáte miestnemu dodávateľovi alebo ho

zlikvidujete na určených zberných miestach. Ďalšie informácie nájdete na: www.recyclethis.info.

2006/66/ES (smernica o batériách): Tento produkt obsahuje batériu, ktorá sa v rámci Európskej únie nesmie

likvidovať spolu s netriedeným komunálnym odpadom. Konkrétne informácie o batérii nájdete v dokumentácii

produktu. Batéria je označená týmto symbolom, v ktorom sa môžu nachádzať písmená na označenie kadmia

(Cd), olova (Pb) alebo ortuti (Hg). Zrecyklujte batériu tým, že ju od ovzdáte dodávateľovi alebo ju zlikvidujete na

určenom zbernom mieste. Ďalšie informácie nájdete na: www.recyclethis.info.

POZOR

Zásuvka sa musí nainštalovať v blízkosti zariadenia a musí byť ľahko dostupná.

Sériový port na zariadení slúži len na servisné účely.

Română

Specificaţii

Vă rugăm să utilizaţi sursele de alimentare care respectă cerinţele EN 50131-6

din categoria şi clasa de mediu corespunzătoare.

Vă rugăm să nu obturaţi parțial sau complet câmpul vizual al

detectorului.

Metoda de detectare

Interval de detectare

Unghi de detectare

Zone de detectare

Viteză detectabilă

Sensibilitate

Filtru de lumină albă

Compensarea digitală a temperaturii

Protecţie zonă furişare

Prelucrare digitală

Protecţie împotriva manipulării

Detecţie direcţională

Ieşire alarmă

Indicator LED

Metoda de transmisie

Consum de energie

Alimentare electrică

Tensiune tipică

Temperatura de funcţionare

Temperatura de depozitare

Umiditatea de funcţionare

Dimensiune (L x Î x D)

Greutate

Înălţimea de montare

Metoda de montare

Scenariu de aplicare

Infraroşu pasiv

5 m

5°

0,3~2 m/s

Automat

6.500 Lux

Asistenţă

Frontal

Asistenţă

Normal închis

Albastru (Alarmă)

Cu fir

Max. 15 mA

De la 9 până la 16 VDC

12 VDC

De la -10 °C până la 55 °C

De la -20 °C până la 60 °C

De la 10% până la 90%

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

de la 2,4 până la 4 m

Tavan

Interior

Aspect

1. Panou frontal

2. PCBA

a. Borne b. Senzor PIR

c. Indicator LED d. Senzor interferenţă

e. Fixator de direcţie

S→D: direcţie numai de la stânga la dreapta

D→S: direcţie numai de la dreapta la stânga

Oprit: Dezactivează selecţia direcţiei

f. Fixator cu LED

3. Panou spate

Instalare

Tipul conexiunii

Notă: Rezistorul trebuie conectat în serie cu un capăt al detectorului.

a. Normal închis

b. Capătul dublu al liniei de cablaj

Interval de detectare

Pornire

După pornire, indicatorul clipeşte rapid. După ce autotestarea

detectorului este finalizată, indicatorul LED se va stinge până când

detectorul detectează mişcarea.

Despre acest manual

Manualul include instrucţiunile pentru utilizarea şi gestionarea produsului. Fotografiile, graficele şi imaginile, precum şi

celelalte informaţii expuse în continuare sunt prezente exclusiv în scop descriptiv şi explicativ. Informaţiile din Manual pot

fi modificate fără notificare, ca urmare a actualizărilor de firmware sau din alte motive. Vă rugăm să găsiţi cea mai recentă

versiune a acestui manual pe site-ul web Hikvision (https://www.hikvision.com/).

Vă rugăm să utilizaţi acest manual cu îndrumarea şi asistenţa profesioniştilor instruiţi în asistenţa pentru acest produs.

și alte mărci comerciale și sigle ale Hikvision reprezintă proprietatea Hikvision în diferite jurisdicții. Alte

mărci comerciale şi logo-uri men ionate reprezintă proprietatea de inătorilor resepctivi.

Declinarea răspunderii legale

ÎN LIMITA LEGII APLICABILE, ACEST MANUAL ŞI PRODUSUL DESCRIS, ÎMPREUNĂ CU HARDWARE-UL, SOFTWARE-UL ŞI

FIRMWARE-UL AFERENTE, SUNT OFERITE „AŞA CUM SUNT” ŞI „CU TOATE DEFEC IUNILE ŞI ERORILE”. HIKVISION NU OFERĂ

NICIO GARANŢIE, EXPRESĂ SAU IMPLICITĂ, ÎN CEEA CE PRIVEŞTE INCLUSIV, DAR FĂRĂ A SE LIMITA LA, VANDABILITATEA,

CALITATEA SATISFĂCĂTOARE SAU ADECVAREA PENTRU UN ANUMIT SCOP. DVS. VEŢI UTILIZA ACEST PRODUS PE PROPRIUL

DVS. RISC. ÎN NICIUN CAZ, HIKVISION NU VA FI RĂSPUNZĂTOARE FA Ă DE DVS. PENTRU ORICE DAUNE INDIRECTE,

INCIDENTALE, SPECIALE, DAUNE PENTRU PIERDEREA PROFITULUI, INTRERUPEREA AFACERII SAU PIERDEREA DE DATE,

DEFECTAREA SISTEMELOR SAU PIERDEREA DOCUMENTA IEI, PE BAZA ÎNCĂLCĂRII CONTRACTULUI, UNEI INFRAC IUNI

(INCLUSIV NEGLIJEN Ă), RĂSPUNDEREA PENTRU PRODUSE SAU PRINTR-UN ALT MOD LEGAT DE UTILIZAREA PRODUSULUI,

CHIAR DACĂ HIKVISION A FOST INFORMATĂ ÎN PREALABIL DESPRE POSIBILITATEA APARI IEI UNOR ASTFEL DE DAUNE SAU

PIERDERI.

SUNTEŢI DE ACORD CĂ INTERNETUL, PRIN NATURA SA, PRESUPUNE RISCURI INERENTE CU PRIVIRE LA SECURITATE, IAR

HIKVISION NU ÎŞI ASUMĂ NICIO RESPONSABILITATE PENTRU FUNCŢIONAREA NESATISFĂCĂTOARE, ABATERILE PRIVIND

CONFIDENŢIALITATEA SAU ALTE DAUNE REZULTATE ÎN URMA UNUI ATAC CIBERNETIC, ATAC AL HACKERILOR, INFECTĂRII CU

VIRUȘI SAU ALTOR RISCURI PRIVIND SECURITATEA PE INTERNET; CU TOATE ACESTEA, HIKVISION VA FURNIZA ASISTENŢĂ

TEHNICĂ ÎN TIMP UTIL, DACĂ ESTE NECESAR.

SUNTEŢI DE ACORD SĂ UTILIZAŢI ACEST PRODUS ÎN CONFORMITATE CU TOATE LEGILE APLICABILE, DEVENIND RESPONSABIL

PENTRU UTILIZAREA ÎN CONFORMITATE CU LEGEA APLICABILĂ. ÎN SPECIAL, SUNTEŢI RESPONSABIL PENTRU UTILIZAREA

ACESTUI PRODUS ÎNTR-UN MOD CARE NU ÎNCALCĂ DREPTURILE TERŢILOR, INCLUSIV, FĂRĂ A SE LIMITA LA, DREPTURILE DE

PUBLICITATE, DREPTURILE DE PROPRIETATE INTELECTUALĂ SAU DREPTURILE PRIVIND PROTECŢIA DATELOR ŞI ALTE

DREPTURI DE CONFIDENȚIALITATE. NU TREBUIE SĂ UTILIZAŢI ACEST PRODUS ÎN SCOPURI FINALE INTERZISE, INCLUSIV

DEZVOLTAREA SAU PRODUCEREA DE ARME DE DISTRUGERE ÎN MASĂ, DEZVOLTAREA SAU PRODUCEREA DE ARME CHIMICE

SAU BIOLOGICE, ORICE ACTIVITĂŢI LEGATE DE EXPLOZIVE NUCLEARE SAU A UNUI CICLU DE COMBUSTIBIL NUCLEAR

PERICULOS SAU ÎN SPRIJINUL ÎNCĂLCĂRILOR DREPTURILOR OMULUI.

ÎN EVENTUALITATEA UNUI CONFLICT ÎNTRE ACEST MANUAL ŞI LEGISLA IA APLICABILĂ, VA AVEA PRIORITATE ULTIMA

DINTRE ACESTEA.

Acest produs şi, dacă este cazul, accesoriile furnizate sunt însemnate cu marcajul „CE” şi, drept urmare, este

conform cu standardele europene armonizate aplicabile, enumerate în Directiva 2014/53/UE privind

echipamentele radio, Directiva CEM 2014/30/UE şi Directiva RoHS 2011/65/UE.

2012/19/UE (directiva DEEE): Produsele marcate cu acest simbol nu pot fi eli minate ca deşeuri municipale

nesortate în Uniunea Europeană. Pentru o reciclare corectă, returnaţi acest produs furnizorului local la

achiziţionarea de echipamente noi echivalente sau aruncaţi la punctele de colectare desemnate. Pentru mai

multe informaţii, consultaţi: www.recyclethis.info.

2006/66/CE (Directiva pentru baterii): Acest produs conţine o baterie, care nu poate fi eliminată ca deşeu

municipal nesortat în Uniunea Europeană. Consultaţi documentaţia produsului, pentru informaţii specifice

despre baterie. Bateria este marcată cu acest simbol, care poate include litere pentru a indica cadmiu (Cd),

plumb (Pb) sau mercur (Hg). Pentru a fi reciclată în mod corespunzător, returnaţi bateria furnizorului dvs. sau

la un punct de colectare desemnat. Pentru mai multe informaţii, consultaţi: www.recyclethis.info.

PRECAUŢIE

Priza electrică va fi instalată în apropierea echipamentului, fiind uşor accesibilă.

Portul serial al echipamentului este utilizat doar pentru depanare.

Polski

Specyfikacje

Korzystaj wyłącznie z zasilaczy zgodnych z normą EN 50131-6 z odpowiednim

stopniem bezpieczeństwa i klasą środowiskową.

Nie wolno częściowo lub całkowicie przesłaniać pola widzenia

detektora.

Metoda detekcji

Zasięg detekcji

Kąt detekcji

Strefy detekcji

Wykrywana prędkość

Czułość

Filtr światła białego

Cyfrowa kompensacja temperatury

Ochrona strefy podejścia

Przetwarzanie cyfrowe

Zabezpieczenie antysabotażowe

Detekcja kierunkowa

Wyjście alarmowe

Wskaźnik

Metoda transmisji

Pobór prądu

Zasilanie

Typowe napięcie

Temperatura (użytkowanie)

Temperatura (przechowywanie)

Wilgotność (użytkowanie)

Wymiary (szer. x wys. x głęb.)

Waga

Wysokość montażu

Metoda montażu

Zastosowanie

Pasywny czujnik podczerwieni

5 m

5°

0,3 – 2,0 m/s

Automatycznie

6500 lx

Obsługiwane

Przód

Obsługiwane

Rozwierne

Niebieski (alarm)

Przewodowa

Maks. 15 mA

Od 9 do 16 V DC

12 V DC

Od –10°C do +55°C

Od –20°C do +60°C

Od 10% do 90%

29,7 mm x 78,1 mm x 24,8 mm

31,5 g

2,4 – 4,0 m

Sufitowy

W budynkach

Elementy urządzenia

1. Panel przedni

2. Moduł elektroniczny

a. Złącze b. Czujnik podczerwieni (PIR)

c. Wskaźnik d. Zabezpieczenie antysabotażowe

e. Zworka kierunku

L→P: kierunek od lewej do prawej tylko

P→L: kierunek od prawej do lewej tylko

WYŁ.: Wyłączenie wyboru kierunku

f. Zworka wskaźnika

3. Panel tylny

Instalacja

Typ połączenia

Uwaga: Rezystor musi być podłączony szeregowo do jednego ze złączy

detektora.

a. Rozwierne

b. Połączenia DEOL

Zasięg detekcji

Włączanie zasilania

Po włączeniu zasilania wskaźnik miga szybko. Po ukończeniu

automatycznego testu detektora wskaźnik jest wyłączony do chwili,

gdy detektor wykryje ruch.

Opis podręcznika

Podręcznik zawiera instrukcje dotyczące korzystania z produktu i obchodzenia się z nim. Zdjęcia, rysunki, wykresy i

pozostałe informacje zamieszczono w podręczniku wyłącznie dla celów informacyjnych i opisowych. Informacje

zamieszczone w podręczniku mogą ulec zmianie bez powiadomienia w związku z aktualizacjami oprogramowania

układowego lub w innych okolicznościach. Najnowsza wersja tego podręcznika jest dostępna w witrynie internetowej firmy

Hikvision (https://www.hikvision.com/).

Oprócz tego podręcznika należy korzystać z porad specjalistów z działu pomocy techni cznej związanej z produktem.

i inne znaki towarowe oraz logo Hikvision są własnością firmy Hikvision w różnych jurysdykcjach. Inne znaki

towarowe i logo użyte w podręczniku należą do odpowiednich właścicieli.

Zastrzeżenia prawne

W PEŁNYM ZAKRESIE DOZWOLONYM PRZEZ OBOWIĄZUJĄCE PRAWO TEN PODRĘCZNIK, OPISANY PRODUKT I ZWIĄZANE Z

NIM WYPOSAŻENIE ORAZ OPROGRAMOWANIE APLIKACYJNE I UKŁADOWE SĄ UDOSTĘPNIANE BEZ GWARANCJI. FIRMA

HIKVISION NIE UDZIELA ŻADNYCH WYRAŹNYCH LUB DOROZUMIANYCH GWARANCJI, TAKICH JAK GWARANCJE DOTYCZĄCE

PRZYDATNOŚCI HANDLOWEJ, JAKOŚCI LUB PRZYDATNOŚCI DO OKREŚLONEGO CELU. UŻYTKOWNIK KORZYSTA Z PRODUKTU

NA WŁASNE RYZYKO. NIEZALEŻNIE OD OKOLICZNOŚCI FIRMA HIKVISION NIE PONOSI ODPOWIEDZIALNOŚCI ZA STRATY

SPECJALNE, NASTĘPCZE, UBOCZNE LUB POŚREDNIE, TAKIE JAK STRATA OCZEKIWANYCH ZYSKÓW Z DZIAŁALNOŚCI

BIZNESOWEJ, PRZERWY W DZIAŁALNOŚCI BIZNESOWEJ, USZKODZENIE SYSTEMÓW ALBO STRATA DANYCH LUB

DOKUMENTACJI, WYNIKAJĄCE Z NARUSZENIA UMOWY, PRZEWINIENIA (ŁĄCZNIE Z ZANIEDBANIEM), ODPOWIEDZIALNOŚCI

ZA PRODUKT LUB INNYCH OKOLICZNOŚCI, ZWIĄZANE Z UŻYCIEM TEGO PRODUKTU, NAWET JEŻELI FIRMA HIKVISION

ZOSTAŁA POINFORMOWANA O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD LUB STRAT.

UŻYTKOWNIK PRZYJMUJE DO WIADOMOŚCI, ŻE KORZYSTANIE Z PRZEZ INTERNETU JEST ZWIĄZANE Z ZAGROŻENIAMI DLA

BEZPIECZEŃSTWA, A FIRMA HIKVISION NIE PONOSI ODPOWIEDZIALNOŚCI ZA NIEPRAWIDŁOWE FUNKCJONOWANIE,

NIEAUTORYZOWANE UJAWNIENIE POUFNYCH INFORMACJI LUB INNE SZKODY WYNIKAJĄCE Z ATAKU CYBERNETYCZNEGO,

ATAKU HAKERA, DZIAŁANIA WIRUSÓW LUB INNYCH ZAGROŻEŃ DLA BEZPIECZEŃSTWA W INTERNECIE. FIRMA HIKVISION

ZAPEWNI JEDNAK TERMINOWĄ POMOC TECHNICZNĄ, JEŻELI BĘDZIE TO WYMAGANE.

UŻYTKOWNIK ZOBOWIĄZUJE SIĘ DO KORZYSTANIA Z PRODUKTU ZGODNIE Z PRZEPISAMI I PRZYJMUJE DO WIADOMOŚCI, ŻE

JEST ZOBOWIĄZANY DO ZAPEWNIENIA ZGODNOŚCI UŻYCIA PRODUKTU Z PRZEPISAMI. W SZCZEGÓLNOŚCI UŻYTKOWNIK

JEST ZOBOWIĄZANY DO KORZYSTANIA Z PRODUKTU W SPOSÓB, KTÓRY NIE NARUSZA PRAW STRON TRZECICH,

DOTYCZĄCYCH MIĘDZY INNYMI WIZERUNKU KOMERCYJNEGO, WŁASNOŚCI INTELEKTUALNEJ LUB OCHRONY DANYCH I

PRYWATNOŚCI. UŻYTKOWNIK NIE BĘDZIE UŻYWAĆ PRODUKTU DO CELÓW ZABRONIONYCH, TAKICH JAK OPRACOWANIE LUB

PRODUKCJA BRONI MASOWEGO RAŻENIA ALBO BRONI CHEMICZNEJ LUB BIOLOGICZNEJ ORAZ DZIAŁANIA ZWIĄZANE Z

WYBUCHOWYMI MATERIAŁAMI NUKLEARNYMI, NIEBEZPIECZNYM CYKLEM PALIWOWYM LUB ŁAMANIEM PRAW CZŁOWIEKA.

W PRZYPADKU NIEZGODNOŚCI NINIEJSZEGO PODRĘCZNIKA Z OBOWIĄZUJĄCYM PRAWEM, WYŻSZY PRIORYTET BĘDZIE

MIAŁO OBOWIĄZUJĄCE PRAWO.

Ten produkt i ewentualnie dostarczone razem z nim akcesoria oznaczono symbolem „CE” potwierdzającym

zgodność z odpowiednimi ujednoliconymi normami europejskimi, uwzględnionymi w dyrektywie 2014/53/EU w

sprawie udostępniania na rynku urządzeń radiowych (RE), dyrektywie 2014/30/EU w sprawie kompatybilności

elektromagnetycznej (EMC) i dyrektywie 2011/65/EU w sprawie ograniczenia stosowania niektórych

niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (RoHS).

Dyrektywa 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE): Produktów

oznaczonych tym symbolem nie wolno utylizować na obszarze Unii Europejskiej jako niesegregowane odpady

komunalne. Aby zapewnić prawidłowy recykling, należy zwrócić ten produkt do lokalnego do stawcy przy

zakupie równoważnego nowego urządzenia lub utylizować go w wyznaczonym punkcie selektywnej zbiórki

odpadów. Aby uzyskać więcej informacji, skorzystaj z witryny internetowej www.recyclethis.info.

Dyrektywa 2006/66/EC w sprawie baterii i akumulatorów: Ten produkt zawiera baterię, której nie wolno

utylizować na obszarze Unii Europejskiej jako niesegregowane odpady komunalne. Szczegółowe informacje

dotyczące baterii zamieszczono w dokumentacji produktu. Bateria jest oznaczona tym symbolem, który może

także zawierać litery wskazujące na zawartość kadmu (Cd), ołowiu (Pb) lub rtęci (Hg). Aby zapewnić prawidłowy

recykling, należy zwrócić baterię do dostawcy lub przekazać ją do wyznaczonego punktu zbiórki. Aby uzyskać

więcej informacji, skorzystaj z witryny internetowej www.recyclethis.info.

PRZESTROGA

Gniazdo sieci elektrycznej powinno być zainstalowane w łatwo dostępnym

miejscu w pobliżu urządzenia.

Złącze szeregowe urządzenia jest używane wyłącznie do debugowania.

Produktspezifikationen

Marke:	Hikvision
Kategorie:	Alarmanlage
Modell:	DS-PDC5NC-EG2

Brauchst du Hilfe?

Wenn Sie Hilfe mit Hikvision DS-PDC5NC-EG2 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Alarmanlage Hikvision

Hikvision DS-PDP15P-EG2 Bedienungsanleitung

1 September 2024

Hikvision DS-PDSK-P Bedienungsanleitung

23 August 2024

Hikvision DS-PDCL12-EG2 Bedienungsanleitung

23 August 2024

Hikvision DS-PDSMK-4 Bedienungsanleitung

23 August 2024

Hikvision DS-PDPC12P-EG2 Bedienungsanleitung

23 August 2024

Hikvision DS-PM1-O4H-H Bedienungsanleitung

23 August 2024

Hikvision DS-PDBG8-EG2 Bedienungsanleitung

23 August 2024

Hikvision DS-PS1-R Bedienungsanleitung

23 August 2024

Hikvision DS-PDSKM-VG3 Bedienungsanleitung

23 August 2024

Hikvision DS-PM1-O4L-H Bedienungsanleitung

23 August 2024

Bedienungsanleitung Alarmanlage

Neueste Bedienungsanleitung für -Kategorien-

IKEA BLÅSJÖN 105.740.93 Bedienungsanleitung

3 Oktober 2024

Elro AG40MA11 Bedienungsanleitung

3 Oktober 2024

IKEA PATRULL 100.989.49 Bedienungsanleitung

30 September 2024

IKEA DOPPA 403.033.64 Bedienungsanleitung

30 September 2024

IKEA ROTHULT 504.179.25 Bedienungsanleitung

30 September 2024

IKEA DOPPA 803.102.25 Bedienungsanleitung

30 September 2024

IKEA BLÅSJÖN 005.499.90 Bedienungsanleitung

30 September 2024

IKEA ROTHULT 004.296.19 Bedienungsanleitung

30 September 2024

IKEA DOPPA 103.102.24 Bedienungsanleitung

30 September 2024

IKEA MÖRKRÄDD 503.503.74 Bedienungsanleitung

30 September 2024
